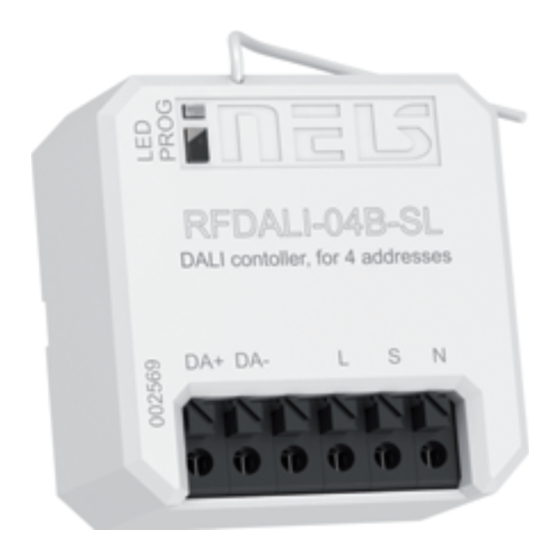

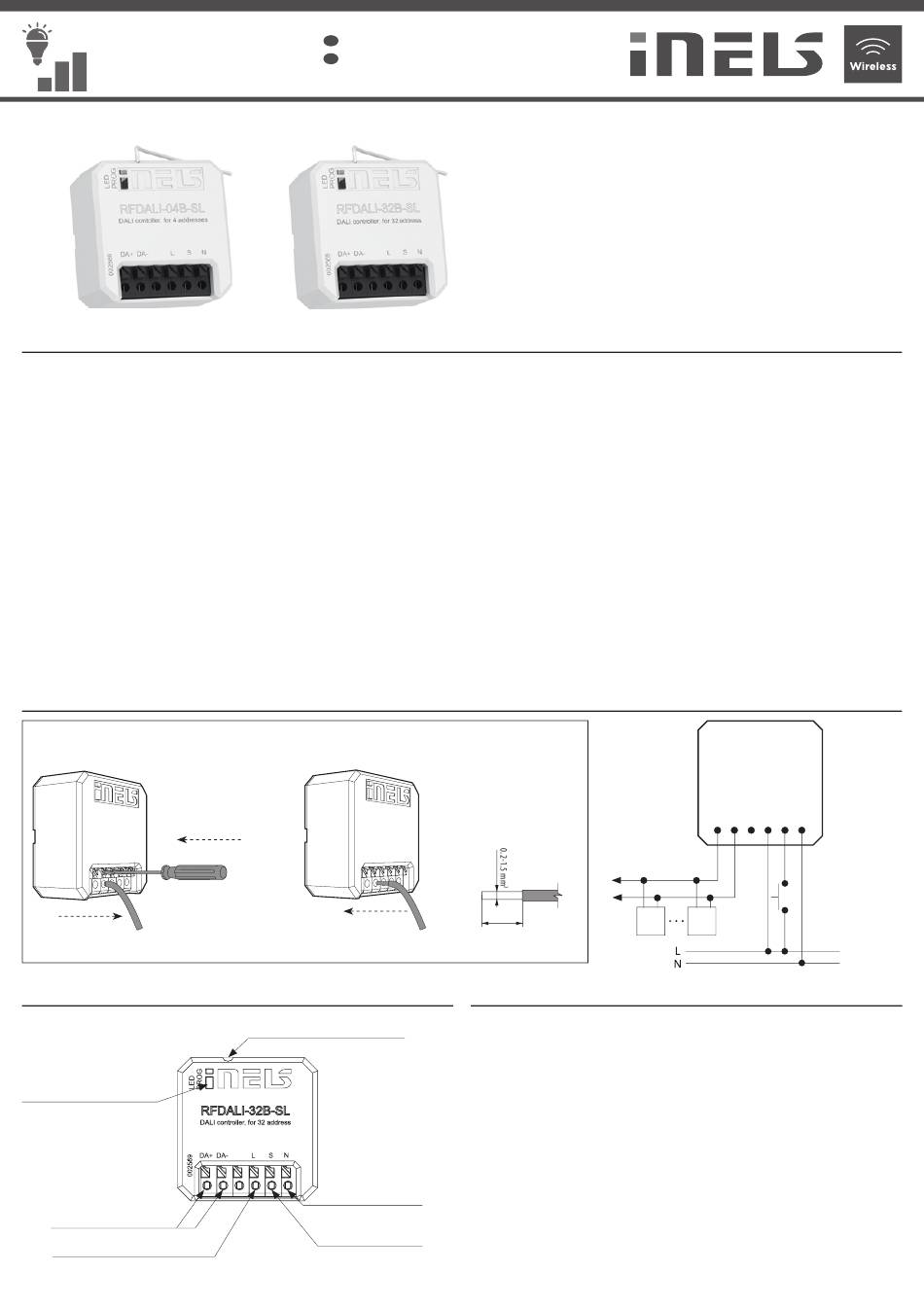

RFDALI-04B-SL
Characteristics / Característica
• The DALI controllers RFDALI-04B-SL and RFDALI-32B-SL are designed to control
devices with a DALI interface, such as dimmers, electronic ballasts, LED converters
and more.
• The control is performed by components from the iNELS Wireless system, detectors,
controllers or system devices.
• Assignment and confi guration of DALI devices is performed via webserver.
• The DALI bus is powered by the DALI controller.
• Control input "S" for connecting and controlling external buttons.
• The PROG button on the transmitter also serves as a manual output control.
• Possibility to set memory status in case of power failure.
• The repeater function of the components can be set via webserver.
• Range up to 200 m (outdoors), in case of insuffi cient signal between the controller
and the device, use the RFRP-20N signal repeater or components with the RFIO2
protocol that support this function.
• The BOX version off ers mounting directly in the installation box, ceiling or luminaire
cover, screwless terminals for connection.
Connection / Zapojení
Screwless terminals / Abrazaderas sin tornillos
RELASE
Indication, manual control / Indicación, accionamiento manual
Programming button, status
indication and output control
Botón de programación, indi-
cación del estado y control de
la salida
DALI bus connection
Conexión de la colectora DALI
Phase conductor
Conductor fásico
DALI controller, for 4/32 DALI addresses
EN
Unidad de control DALI, 4/32 de direcciones
ES
RFDALI-32B-SL
PUSH IN
SLIDE IN
Antenna output
Salida para la antena
Neutral conductor
Conductor nulo
Terminals for
external buttons
Borne para los boto-
nes externos
• El elemento de control RFDALI-04B-SL y RFDALI-32B-SL sirve para controlar los apara-
tos con la interfaz DALI, como son los atenuadores, resistencias intercaladas electróni-
cas, conmutadores para LED y otros.
• El control se realiza mediante los elementos del sistema iNELS Wireless, detectores,
mandos o elementos de sistema.
• La asignación y la confi guración de los aparatos DALI se realiza mediante la interfaz
de web.
• La colectora DALI está siendo alimentada desde el elemento de control.
• Entrada de control "S" para conectar los botones externos.
• El botón de programación en el elemento de control sirve también como el control
manual de la salida.
• Posibilidad de confi gurar el estad de la memoria en el caso de caída de alimentación
• En los elementos se puede confi gurar la función del repetidor (repeater) mediante la
interfaz de web.
• Alcance hasta 200 m (en un espacio libre), en el caso de una señal defi ciente entre
el mando y el elemento utilice el repetidor de la señal RFRP-20N o elementos con el
protocolo RFIO2, los cuales soportan dicha función.
• La versión BOX ofrece el montaje directamente en la caja de instalación, falso techo o
en la cubierta de la luz y bornes sin tornillos para la conexión.
Solid conductor
20-16 AWG
max. 8 mm
DALI 32
Basic settings / Modo básico de conexión
The RFDALI controller element has an input for an external button (or several external
buttons connected in parallel). If you want to control one or more DALI devices within
one DALI bus as one group, connect an external button(s) to input S, connect the DALI
bus (DA+/DA-) to the element and connect the element to the power supply. The
RFDALI element automatically searches for all DALI devices on the bus. Then program
the necessary light function on the connected external button, see instructions
Functions and programming RF controllers.
El elemento de control RFDALI cuenta con la entrada para un botón externo (o para
varios botones externos conectados en paralelo). En el caso de que quiera controlar
uno o varios dispositivos DALI dentro del marco de una colectora DALI en común como
un solo grupo, conecte el botón externo (botones) en la entrada S, conecte al elemento
la colectora DALI (DA+/DA-) y conecte el elemento a la alimentación. El elemento
RFDALI buscará automáticamente todos los dispositivos DALI en la colectora. Luego
programe en el botón externo conectado la función luminosa necesaria ver el manual
Función y programación del mando RF.
DA
DA
L S N
+
-
DALI 1
