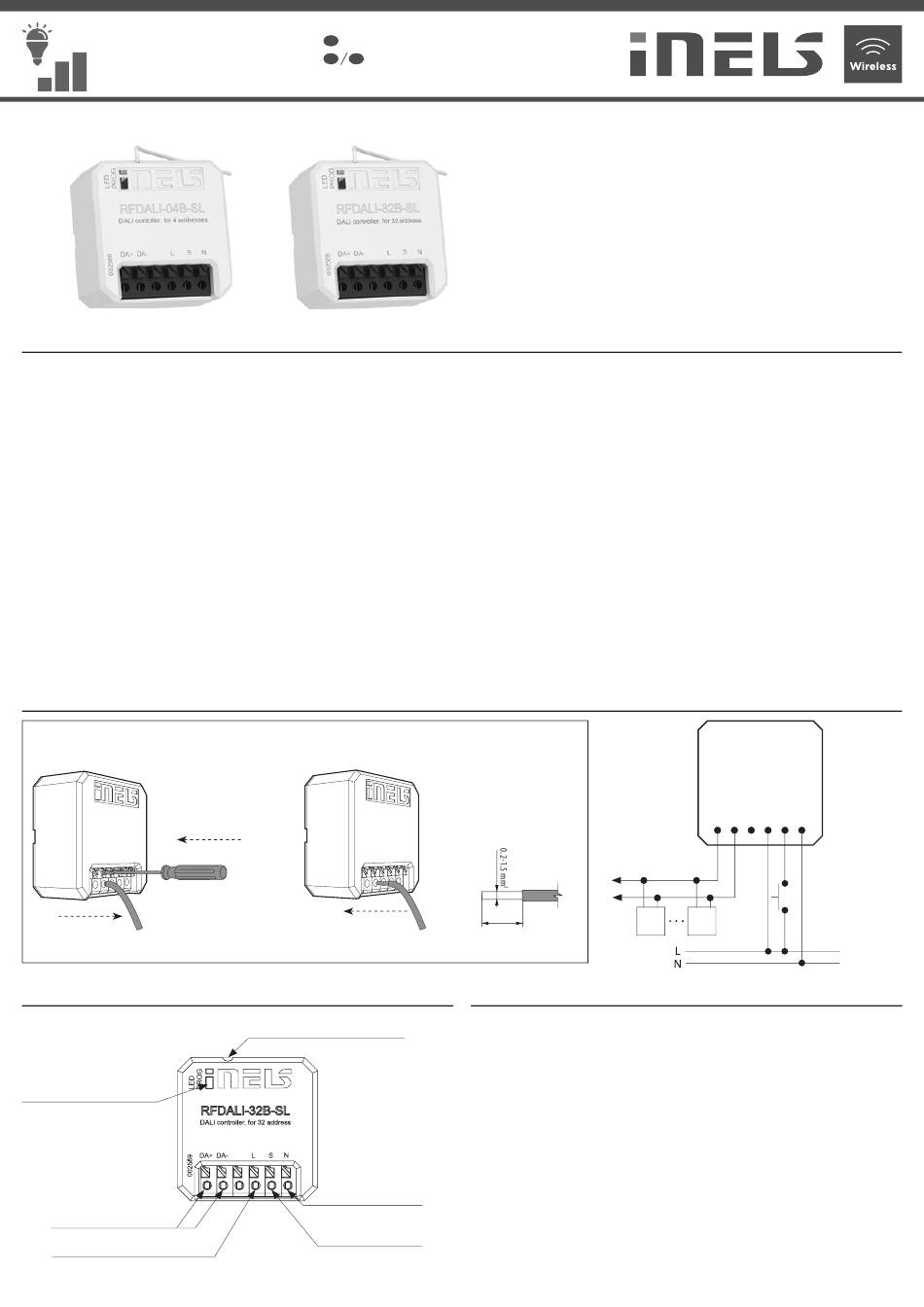

Elko RFDALI-04B-SL Manual

RFDALI-04B-SL
RFDALI-32B-SL
02-4/2024
RFDALI-04B-SL
Characteristics / Eigenschaften
• The DALI controllers RFDALI-04B-SL and RFDALI-32B-SL are designed to control
devices with a DALI interface, such as dimmers, electronic ballasts, LED converters
and more.
• The control is performed by components from the iNELS Wireless system, detectors,
controllers or system devices.
• Assignment and confi guration of DALI devices is performed via webserver.
• The DALI bus is powered by the DALI controller.
• Control input "S" for connecting and controlling external buttons.
• The PROG button on the transmitter also serves as a manual output control.
• Possibility to set memory status in case of power failure.
• The repeater function of the components can be set via webserver.
• Range up to 200 m (outdoors), in case of insuffi cient signal between the controller
and the device, use the RFRP-20N signal repeater or components with the RFIO2
protocol that support this function.
• The BOX version off ers mounting directly in the installation box, ceiling or luminaire
cover, screwless terminals for connection.
Verbindung
Connection /
Schraubenlose Klemmen
Screwless terminals /
RELASE
Anzeige, manuelle Steuerung
Indication, manual control /
Programming button, status
indication and output control
Programmiertaste, Statusanzeige
und Ausgangssteuerung
DALI bus connection
DALI-Bus-Anschluss
Phase conductor
Phasenleiter

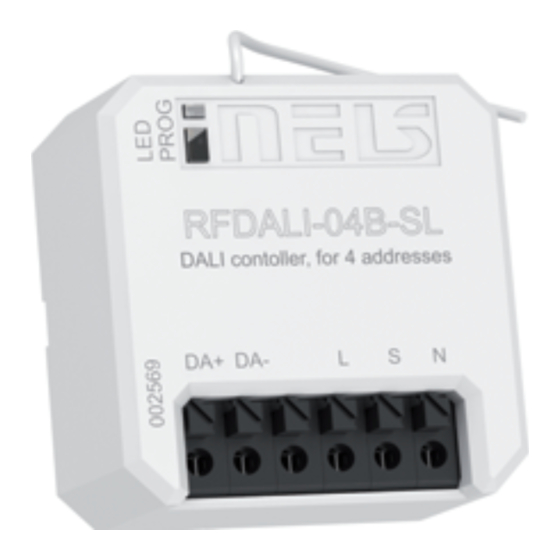

DALI controller, for 4/32 DALI addresses
EN
Steuereinheit DALI, 4/32 Adressen
DE AT
RFDALI-32B-SL
PUSH IN
SLIDE IN
Antenna output
Antennenausgang
Neutral conductor
Terminals for
external buttons
Klemme für externe
• Die Steuerungselemente RFDALI-04B-SL und RFDALI-32B-SL sind zur Steuerung von
Geräten mit der DALI-Schnittstelle bestimmt, wie z. B. Dimmer, elektronische Vor-
schaltgeräte, Wechselrichter für LEDS und andere.
• Die Steuerung erfolgt über Elemente des iNELS Wireless-Systems, Melder, Controller
oder Systemelemente.
• Die Zuordnung und Konfi guration der DALI-Geräte erfolgt über die Web-Schnittstelle.
• Die Stromversorgung des DALI-Busses erfolgt über das Steuerungselement.
• Steuereingang „S" zum Anschluss externer Tasten.
• Die Programmiertaste am Steuerungselement dient gleichzeitig auch als manuelle
Ausgangssteuerung.
• Einstellbarer Speicherzustand bei Stromausfall.
• Für die Elemente kann die Repeater-Funktion über die Web-Schnittstelle eingestellt
werden.
• Reichweite bis zu 200 m (im off enen Raum). Bei unzureichendem Signal zwischen
Controller und Element verwenden Sie den Signalverstärker RFRP-20N oder Elemente
mit dem RFIO2-Protokoll, die diese Funktion unterstützen.
• Die BOX-Ausführung ermöglicht den Einbau direkt in eine Installationsdose, ab-
gehängte Decke oder Lampenabdeckung. Für den Anschluss stehen schraubenlose
Klemmen zur Verfügung.
Solid conductor
20-16 AWG
max. 8 mm
Basic settings /
The RFDALI controller element has an input for an external button (or several external
buttons connected in parallel). If you want to control one or more DALI devices within
one DALI bus as one group, connect an external button(s) to input S, connect the DALI
bus (DA+/DA-) to the element and connect the element to the power supply. The
RFDALI element automatically searches for all DALI devices on the bus. Then program
the necessary light function on the connected external button, see instructions
Functions and programming RF controllers.
Das RFDALI-Steuerungselement verfügt über einen Eingang für die externe Taste (oder
für mehrere parallel geschaltete externe Tasten). Wenn Sie ein oder mehrere DALI-
Geräte innerhalb eines gemeinsamen DALI-Busses als eine Gruppe steuern möchten,
schließen Sie die externe Taste (Tasten) an den Eingang S an, verbinden Sie das Element
mit dem DALI-Bus (DA+/DA-) und schließen Sie das Element an die Stromversorgung
an. Das RFDALI-Element sucht automatisch alle DALI-Geräte am Bus. Programmieren Sie
Nullleiter
anschließend an der angeschlossenen externen Taste die erforderliche Lichtfunktion,
siehe Anleitung Funktionen und Programmierung mit RF-Controllern.
Tasten
DA
DA
+
-
DALI 32 DALI 1
Grundlegende Anschlussmethode
L S N
1/10
