Elko Inels AirSLC-100NB/LWES Manual

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-40/2019 Rev.: 0
Charakteristika
• Slouží pro vzdálené ovládání svítidla: ON/OFF/DIM.
• Informuje o poruše předřadníku, světelného zdroje, propojovacích vodičů...
• Komunikuje po bezdrátové LPWAN síti NB-IoT.
• Výstupní signál 0(1)-10V nebo DALI pro přímé ovládání předřadníku ve svítidle.
• Interní digitální senzor intenzity osvětlení, rozsah 5 - 100 000Lx.
• Interní digitální teplotní senzor v rozsahu -30 .. 70 °C.
• Napájecí napětí: 12- 24 V DC.
• Krytí IP65, odolné vůči UV, určeno pro venkovní montáž do patice LUMAWISE
ENDURANCE S.
• Update pomocí Servisního klíče RFAF/USB.

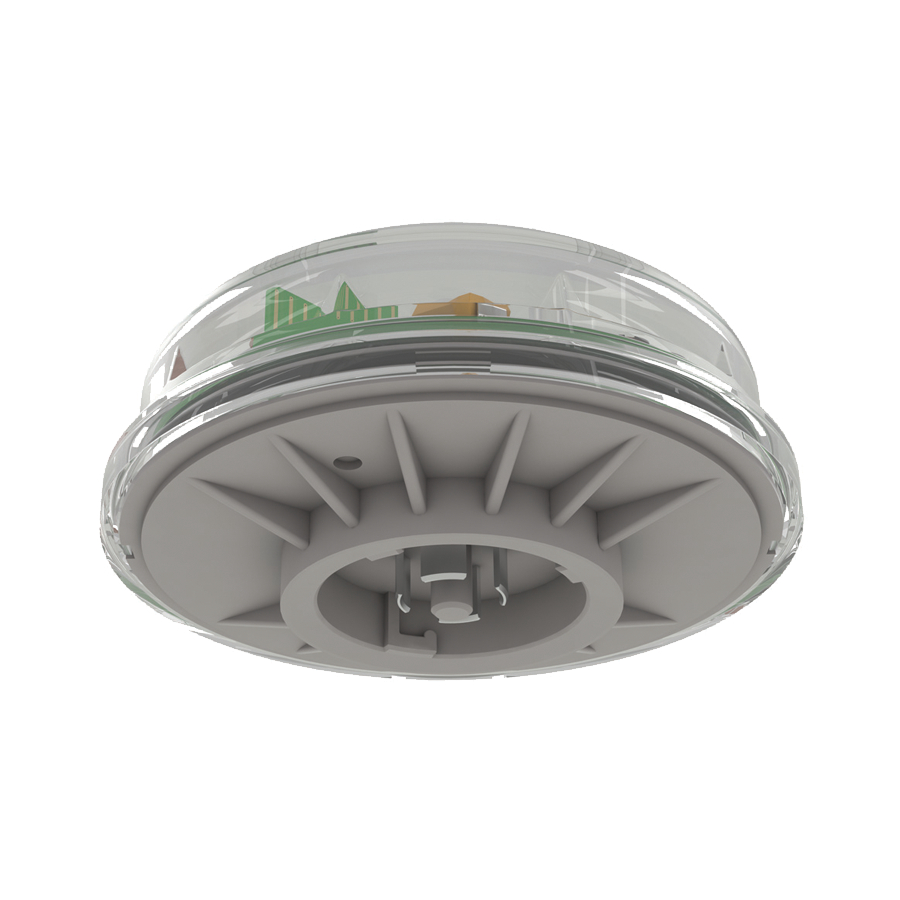

Popis přístroje
1
2
Spodní strana
1
3
4
2
3
4
5
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, kte-
ré jsou uvedeny na krytu výrobku.
Funkce
Po připojení napájení odešle zařízení úvodní zprávu, obsahující naměřenou teplotu a
intenzitu osvětlení.
Senzor snímá teplotu a intenzitu osvětlení každé 2 minuty. Poté každých 15 minut odesí-
lá datovou zprávu o naměřených hodnotách.
Nastavení funkce (zprávou ze serveru):
• Funkce AUTOMAT:
- zapnutí / vypnutí se řídí podle intenzity naměřené světelným senzorem
• Funkce SEMI-AUTOMAT:
- zapnutí / vypnutí, nastavení jasu se řídí podle nastaveného časového plánu (časový
plán lze nastavit zprávou z serveru)
- mimo časový plán je nastavena funkce AUTOMAT
• Funkce MANUAL:
- zprávou ze serveru lze zapnout / vypnout, nastavit jas a interval zasílání datové zprá-
vy.
1. Kryt
2. Základna
3. Navaděč
4. Analog (+)
5. Zámek patice
6. Napájení (+)
7. GND
8. DALI (+)
6
7
8
AirSLC-100NB/LWES
Řídící modul osvětlení - pro patici LUMAWISE
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu je k dispozici síť NarrowBand.
Informace o síti NarrowBand
• Síť zajišťuje obousměrnou komunikaci a jako jediná využívá licencované pásmo LTE.
Naše zařízení umožňují komunikaci přes Band 1 (2100 MHz), Band 3 (1800 MHz), Band 8
(900 MHz), Band 5 (850 MHz), Band 20 (800 MHz) a Band 28 (700 MHz).
• Pro svůj provoz využívá tato technologie SIM karty pro jednotlivá zařízení.
• Výhodou NarrowBand je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí
vně i uvnitř budov.
• Více informací o této technologii se dozvíte na stránkách www.vodafone.cz
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v aktuální verzi ceníku společnosti
ELKO EP.
Montáž
1 2
1. Opatrně zasuňte nanoSIM (při vkládání nebo výměně nanoSIM nesmí být přístroj pod
napětím!)
2. Na základnu nasaďte kryt - pozor na správné otočení. Kryt musí být nasazen rovně a
řádně zacvaknut a by bylo dodrženo krytí IP65.
3. Na připravenou patici nasaďte modul a zajistěte pootočením (montáž patice viz manuál
LUMAWISE Endurance S).
Bezpečná manipulace s přístrojem
Při manipulaci s přístrojem s otevřeným krytem je důležité zabránit kon-
taktu s tekutinami. Nedotýkejte se zbytečně součástek na přístroji. Nedo-
týkejte se kovovými předměty uvnitř přístroje.
1 / 5
3
Click!
1234 567
0524
CZ
