Elko iNELS RFDAC-71B Manual

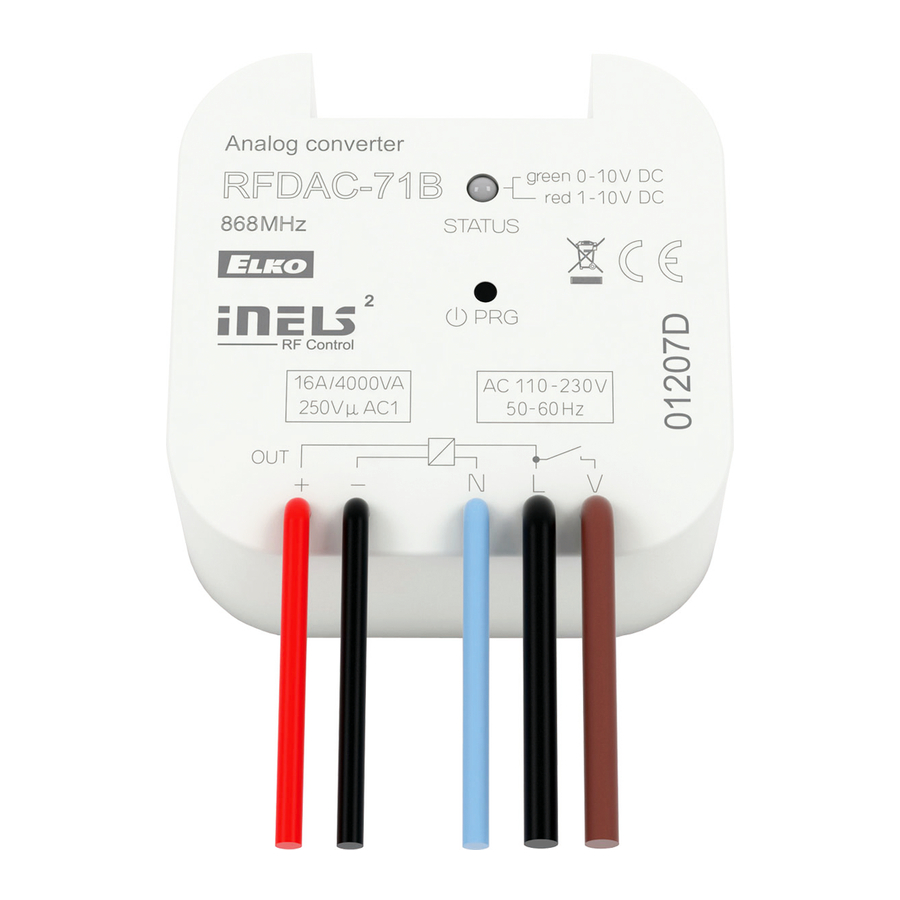

RFDAC-71B
Analog controller
EN
Analóg szabályzó
HU
Characteristics / Jellemzők
• The analog controller with output 0(1)-10V is used for:
a) dimming fluorescent lamps (using a dimmable ballast).
b) dimming LED panels (when using a suitable dimmed source up to 50 units LP-6060-3K/6K).
c) control of thermal actuators (TELVA).
d) control of other controllers (e.g. performance dimmers DIM-6).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or light cover.
• Potential free analog output 10 mA, contact relay 16A.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The analog controller may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the controller is also used for manual control of the output.
• The unit power supply is in the range 110-230V AC.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
• You will find more on light sources and dimming options at www.elkoep.com/solutions.

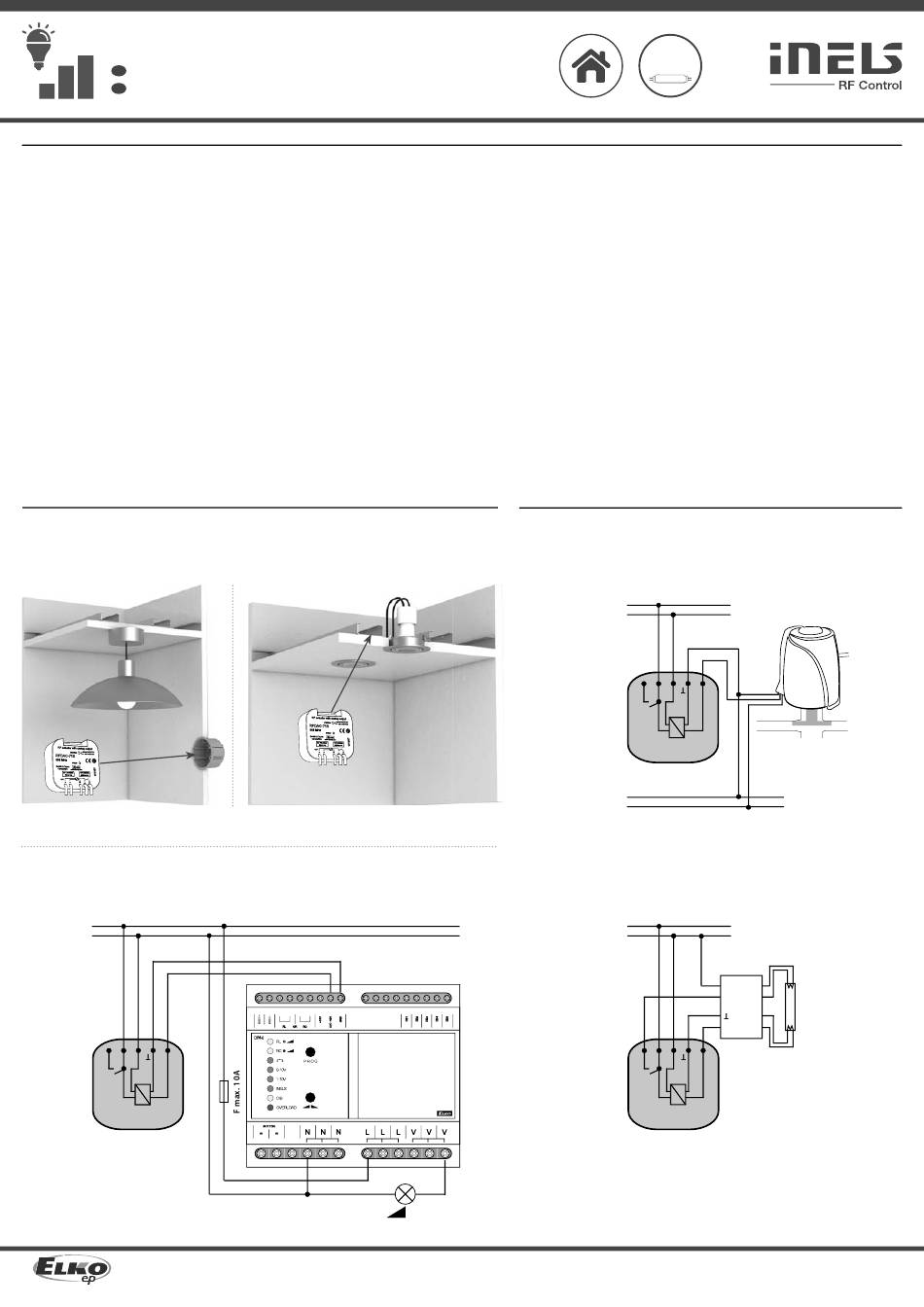

Assembly / Telepítés
fl ush mounting
telepítés kötő- vagy szerelvénydobozba
connection with a controlled dimmer (e.g. DIM-6) for dimming up to 2000VA
analóg dimmer (pl. DIM-6) vezérlése 2000VA teljesítmény szabályzásához.
L
N
V L N
RFDAC-71B
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2 (RFIO 2 ), it is possible to set the repeater function
2 that support this feature.
2 2
(RFIO ).
ceiling mounted
telepítés álmennyezetre
BUS
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
• Az analóg, 0 (1) -10V kimenetű szabályzó felhasználása:
a) fénycsövek fényerő-szabályozása (szabályozható előtéttel).
b) LED panelek dimmelése (egy erre alkalmas fényerő-szabályzóval akár 50 db LP-6060-3K/6K).
c) Termoszelep mozgatók működtetése (TELVA).
d) egyéb szabályzók működtetése (pl. DIM-6 teljesítmény dimmerek).
• Kombinálható az iNELS RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel.
• A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre
vagy a készülékburkolatok alá.
• Az analóg kimenet terhelhetősége 10 mA, a relé kontaktusé 16A.
• 6 világítási funkció - köztük fokozatmentes fényerő növelés vagy csökkentés, akár 2mp-30p
között állítható időbeálítással is.
• Kikapcsoláskor a beállított szint tárolódik a memóriában, újra bekapcsoláskor visszatér a legutóbb
beállított értékre.
• Az analóg szabályzó vezérelhető akár 25 adócsatornával (1 csatorna 1 gomb a vezérlőn).
• Az eszköz programozó gombja a kimenet kézi működtetésére is használható.
• Az egység tápfeszültség tartománya 110-230V AC.
• Beállítható memóriafunkció áramszünet esetére.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön
keresztül.
• Hatótávolság akár 200 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használjon RFRP-20 jelismétlőt vagy olyan RFIO
ezt a funkciót
• Kommunikáció kétirányú iNELS RF Control
• Fényerőszabályzással kapcsolatban további információk a www.elkoep.hu oldalon találhatók.
Connection /
connection with a thermovalve
termoszelep mozgató bekötése
connection with dimmable el. ballast
dimmelhető fénycső előtét bekötése
DIM-6
> 2000 VA
R, L, C
1-10 V
2
protokollal rendelkező egységet, amelyik támogatja
2 protokollal (RFIO
Bekötés
L
110-230V AC
N
V L N
L1
24V AC
L2
L
N
N
L
1-10V
V L N
02-42/2015 Rev.3
2 ).
24V
0-10V
1/8
