Áttekintés
Készülék elemek
1. ábra
1 Tartó a sugárcsőhöz
2 Tisztítószer szívócső nyílása
3 Markolat mélyedés (két oldali)
4 Kerék
5 Vízcsatlakozás szűrővel
6 Vízcsatlakozási készlet
7 O-gyűrű készlet (tartalék).
8 Magasnyomású csatlakozás
9 Magasnyomású tömlő
10 Sugárcső
11 Magasnyomású fúvóka (nemesacél)
12 Tisztítószer betöltési nyílása
13 Vezető görgő rögzítőfékkel
14 Üzemanyag szűrő
15 Kézi szórópisztoly biztonsági rögzítője
16 Kézi szórópisztoly
17 Elektromos ellátó vezeték
18 Szerszámtáska (csak HDS C)
19 Üzemanyag betöltési nyílás
20 Tisztítószer-adagoló szelep
21 Kezelőpult
22 Tartótálca a kézi szórópisztolyhoz
23 A tömlődob összekötőcsöve (csak HDS
CX)
24 Fellépő mélyedés
25 Tömlődob (csak HDS CX)
26 Kézi forgatókar a tömlődobhoz (csak
HDS CX)
27 Fogantyú
28 Típustábla
29 Ház fedelének zárja
30 Tartozékok tartó rekesze
31 Égőfej
32 Tartótálca a sugárcsőhöz
33 Készülék fedél
34 Rendszer ápoló Advance RM 110/RM
111
35 A szivattyú nyomás-/mennyiség szabá-
lyozása
36 Olajtartály
37 Olaj leengedési csavar
38 A tisztítószer felszívás visszacsapó
szelepe
39 Tisztítószer-szívócső szűrővel
198
All manuals and user guides at all-guides.com
40 Tüzelőanyag szűrő
41 Rögzítőkapocs
42 A vízhiány biztosításának tömlője
43 Vízhiány biztosíték
44 Vízhiány biztosíték szűrője
45 Finomszűrő (víz)
46 Úszótartály
2. ábra
A Készülékkapcsoló
1 Forgásirány kontroll lámpája
2 Kontroll lámpa üzemkész állapot
3 Kontroll lámpa tüzelőanyag
4 Szerviz kontroll lámpája
– A tisztítási folyamat kezelő elemei sár-
– A karbantartás és szerviz kezelő elemei
tén veszélyes lehet. A vízsugarat soha ne
irányítsa személyek, állatok, aktív elektro-
mos szerelvények vagy maga a készülék
felé.
– 2
HU
Kezelőpult
(csak 3 fázisú készülékek)
Szín megjelölés
gák.
világos szürkék.

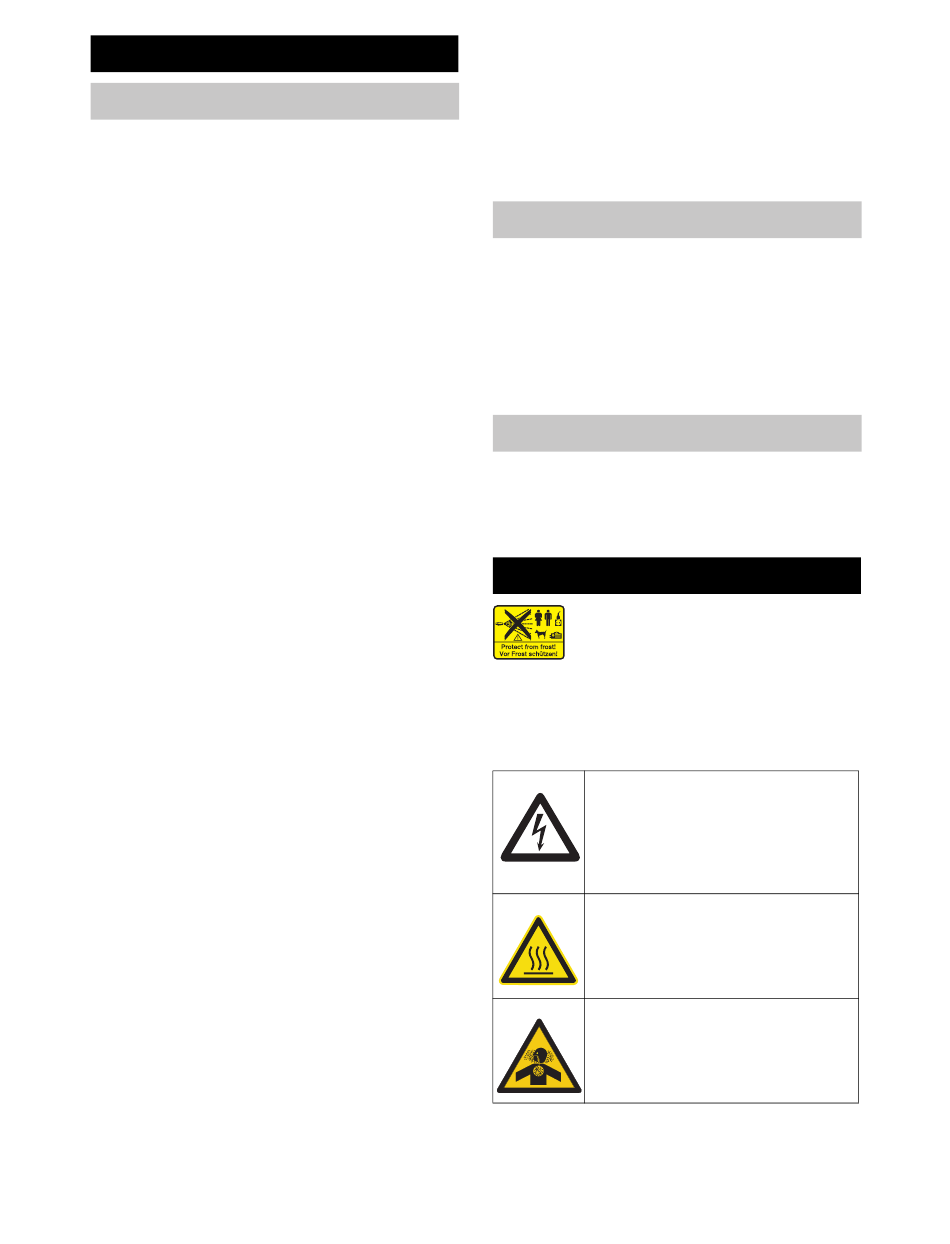

Szimbólumok a készüléken
A magasnyomású vízsugár nem
rendeltetésszerű használat ese-
Áramütés veszélye!
A berendezéssel csak villamos
szakember vagy arra felhatal-
mazott szakképzett személyzet
dolgozhat.
Égési sérülésveszély forró felü-
letek által!
Mérgezésveszély! A kipufogó-
gázt ne lélegezze be.
