Oversigt

Maskinelementer
Fig. 1
1 Holder til strålerøret
2 Udsparing til rensemidlets sugeslange
3 Grebfordybning (på begge sider)
4 Hjul
5 Vandtilslutning med si
6 Vandtilslutningssæt
7 O-ring-sæt (til udskiftning)
8 Højtrykstilslutning
9 Højtryksslange
10 Strålerør
11 Højtryksdyse (rustfrit stål)
12 Påfyldningsåbning til rensemiddel
13 Styringshjul med stopbremse
14 Brændstoffilter
15 Sikringslås til håndsprøjtepistolen
16 Håndsprøjtepistol
17 EL-ledning
18 Værktøjstaske (kun HDS C)
19 Påfyldningsåbning til brændstof
20 Rensemiddel-doseringsventil
21 Betjeningsfelt
22 Opbevaring til håndsprøjtepistolen
23 Slangetromlens forbindelsesslange
(kun HDS CX)
24 Fodfordybning
25 Slangetromle (kun HDS CX)
26 Håndsving til slangetromle (kun HDS
CX)
27 Gribebøjle
28 Typeskilt
29 Skærmlås
30 Opbevaringssted til tilbehør
31 Brænder
32 Opbevaring til strålerør
33 Skærm
34 Systempleje Advance RM 110/RM 111
35 Tryk-/mængderegulering af pumpeen-
heden
36 Oliebeholder
37 Olie-bortledningsskrue
38 Kontraventil af rensemiddel-indsugnin-
gen
39 RM-sugeslange med filter
40 Brændstoffilter
All manuals and user guides at all-guides.com
41 Fastspændingsklemme
42 Slange til tørkørselssikringen
43 Tørkøringssikringen
44 Siv i tørkøringssikringen
45 Finfilter (vand)
46 Svømmerbeholder
Fig. 2
A Afbryder
1 Kontrollampe rotationsretning
2 Kontrollampe "klar til brug"
3 Kontrollampe brændstof
4 Kontrollampe service
– Betjeningselementer til rengøringspro-
– Betjeningselementer til vedligeholdelse
Strålen må ikke rettes mod personer, dyr,
tændt elektrisk udstyr eller mod højtryks-
renseren.
– 2
DA
Betjeningsfelt
(kun 3-fase enheder)
Farvekodning
cessen er bul.
og service er lysegrå.

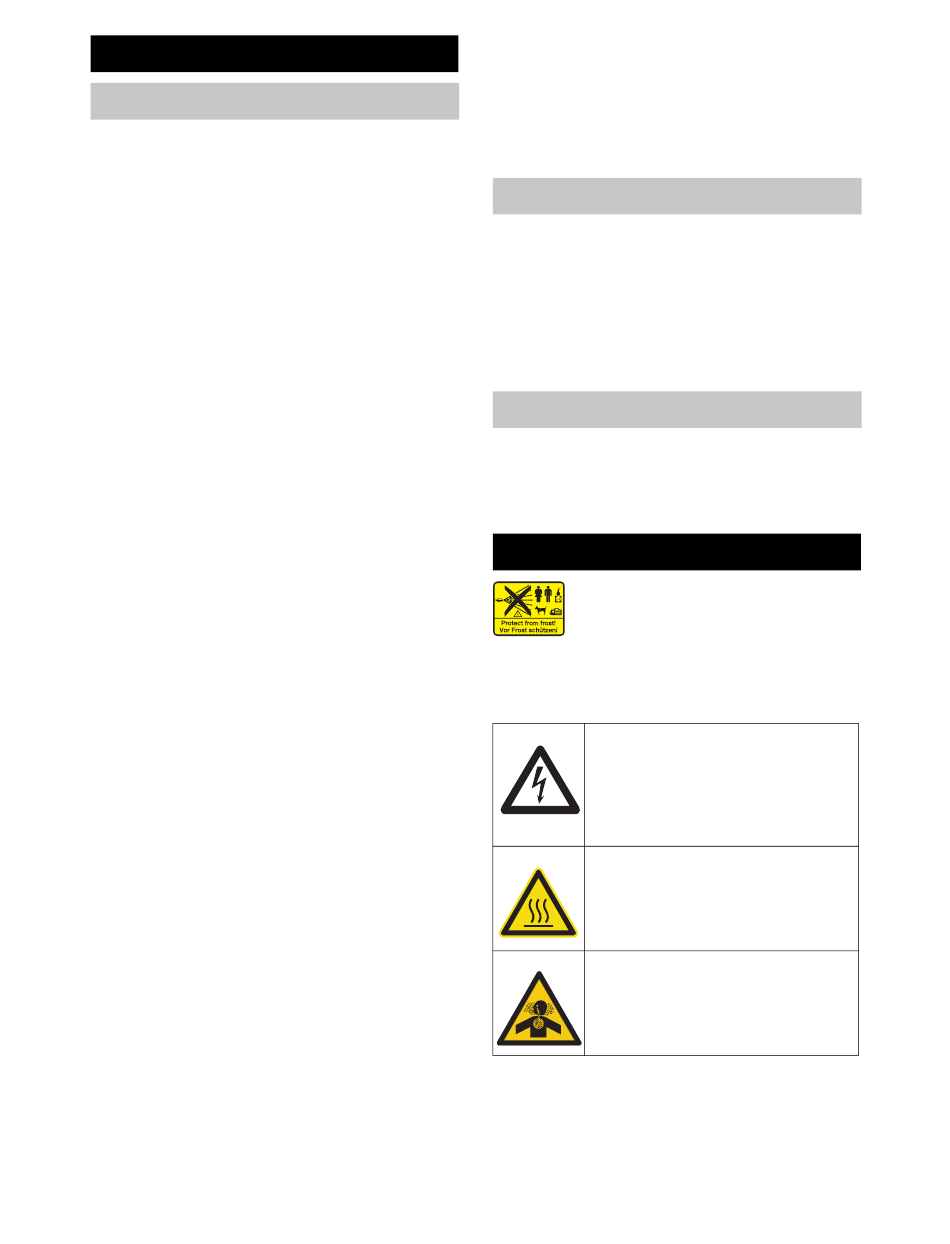

Symboler på maskinen
Højtryksstråler kan være farlige,
hvis de ikke anvendes korrekt.
Fare på grund af elektrisk
spænding!
Arbejder på anlægget må kun
foretages af el-installatører eller
autoriserede specialister.
Skoldningsfare på grund af var-
me anlægskomponenter!
Forgiftningsfare! Røggas må
ikke indåndes.
