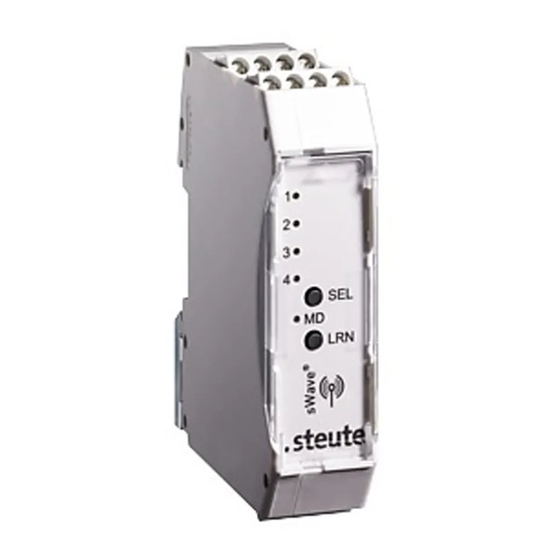

RF Rx SW868/SW915/SW917/SW922-4W 24VAC/DC
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Der vierkanalige Funk-Empfänger dient dem Schalten elektrischer
Verbraucher mittels Funkübertragung. Die Sender müssen das
steute-Wireless-Protokoll unterstützen.
Befestigung und Anschluss
Die Reichweite hängt stark von den örtlichen Gegebenheiten ab. So
kann das Funksignal stark von leitfähigen Materialien beeinträchtigt
werden. Dies gilt auch für dünne Folien wie z.B. Aluminiumkaschie-
rung auf Dämmmaterialien.
Antenne
Nur geeignete Antennen benutzen:
Gerätetyp Antenne
SW868 RF Antenne 860-870 MHz
SMA 1,5 m
SW915/ RF Antenne 902-928 MHz
SW917/ R-SMA 1,5 m
SW922
SW868 RF Magnet-Antenne 2dBi
SMA-Stecker gerade 2,5 m
SW915/ RF Magnet-Antenne 2dBi
SW917/ R-SMA-Stecker gerade 2,5 m
SW922
Antenne auf Blech montieren. Blech dient als HF-Gegengewicht.
Mindestgröße des Blechs: 250 x 250 mm. Auf seitlichen Abstand
zur nächsten Wand oder Störquelle achten: mindestens 300 mm.
Das Antennenkabel nicht knicken oder klemmen.
Minimaler Biegeradius >25 mm.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp
SW868
SW915
SW917
SW922
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse beeinflusst.
Der Grad der Dämpfung hängt vom Material des Hindernisses ab. Die
folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Feld (SW868/915/917 LR)
im Feld (SW868/915/917 ULR)
im Feld (SW922 LR)
im Feld (SW922 ULR)
Mat.-Nr.
im Innenbereich (SW868/915/917 LR)
1263761
im Innenbereich (SW868/915/917 ULR)
im Innenbereich (SW922 LR)
1212092
im Innenbereich (SW922 ULR)
Um die maximale Reichweite zu erreichen: angegebene Antennen ver-
1470770
wenden. Unter Verwendung anderer Antennen kann die maximale
Reichweite abweichen.
1470773
Sicherheit
Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Hinweise
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. Es liegt im Verantwortungsbereich des
Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion
sicherzustellen.
1 / 24
Funkfrequenz Einsatzort
868,3 MHz EU
915,0 MHz USA
Kanada
Mexiko
917,0 MHz Brasilien
916,5 MHz Japan
Entsprechend
2014/53/EU (RED)
FCC
IC
IFT
ANATEL
ARIB STD-T108
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
700 m
150 m
230 m
40 m
50 m
20 m
25 m
