steute RF RX SW868 Mounting And Wiring Instructions

RF Rx SW868/SW915/SW917/SW922-4W 24VAC/DC
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Инструкция по монтажу и подключению / Радио-приемник
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch

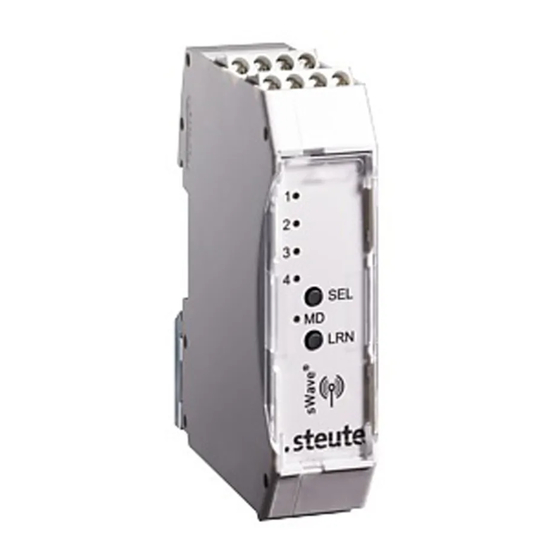

Der vierkanalige Funkempfänger dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Die Sender müssen das steute-
Wireless-Protokoll der LR- und ULR-Module unterstützen. Der Aus-
gang des Empfängers kann von maximal 40 Sendern geschaltet wer-
den. Dafür jeden Sender einmalig im Empfänger einlernen.
Befestigung und Anschluss
Die Reichweite hängt stark von den örtlichen Gegebenheiten ab. So
kann das Funksignal stark von leitfähigen Materialien beeinträchtigt
werden. Dies gilt auch für dünne Folien wie z.B. Aluminiumkaschie-
rung auf Dämmmaterialien.
Antenne
Nur geeignete Antennen benutzen:
Gerät Antenne
SW868/922 Antenne mit Anschlussleitung
und SMA-Steckverbindung
SW915/917 Antenne mit Anschlussleitung
und SMA-Steckverbindung
Antenne auf Blech montieren. Blech dient als HF-Gegengewicht.
Mindestgröße des Blechs: 250 x 250 mm. Auf seitlichen Abstand zur
nächsten Wand oder Störquelle achten: mindestens 300 mm. Das An-
tennenkabel nicht knicken oder klemmen. Minimaler Biegeradius
>25 mm.
Zuordnung der Einsatzorte:
Gerätetyp
SW868
SW915
SW917
SW922
Zuordnung der Funkfrequenzen:
Gerätetyp
SW868
SW915
SW917
SW922
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Mat.-Nr. Einsatzort
1188958 freies Feld (SW868/915/917 LR)
freies Feld (SW868/915/917 ULR)
1188987
freies Feld (SW922 LR)
freies Feld (SW922 ULR)
im Innenbereich (SW868/915/917 LR)
im Innenbereich (SW868/915/917 ULR)
im Innenbereich (SW922 LR)
im Innenbereich (SW922 ULR)
Um die maximale Reichweite zu erreichen: angegebene Antennen ver-
wenden. Unter Verwendung anderer Antennen kann die maximale
Reichweite abweichen.
1 / 28
Einsatzort entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
Funkfrequenz
868,3 MHz
915,0 MHz
917,0 MHz
916,5 MHz
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
700 m
150 m
230 m
40 m
50 m
20 m
25 m
