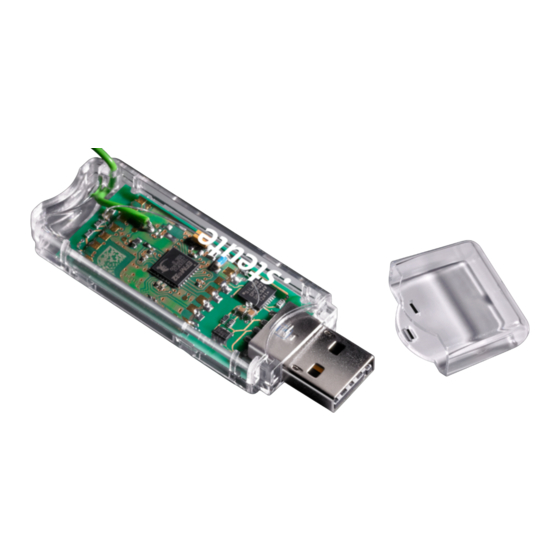

steute RF Rx SW868-USB Manual

RF Rx SW868/SW915/SW917/SW922-USB
//
Telegrammaufbau / Funkempfänger
Telegram structure / Wireless receiver
Structure de télégramme / Récepteur sans fil
Struttura del telegramma / Ricevitore wireless
Estrutura do telegrama / Receptor de rádio frequência
Структура телеграммы / Радиоприемник сигнала
Deutsch (Originalbetriebsanleitung)
Betriebsart wählen
Es gibt 6 verschiedene Betriebsarten, die beim Einschalten ausgewählt
werden können. Zur Auswahl muss dem Empfänger ein Telegramm mit
dem entsprechenden Befehl gesendet werden.
Betriebsart Sniffer
Im Sniffer Mode gibt der USB-Empfänger alle empfangenen Telegram-
me an der seriellen Schnittstelle aus.
Betriebsart Gateway
Im Gateway Mode werden nur noch Telegramme von Schaltgeräten an-
gezeigt. Antworttelegramme von Empfängern oder Telegramme von
Repeatern werden ausgeblendet.
Betriebsart Receiver
In diesem Modus werden nur noch Telegramme von Schaltgeräten aus-
gegeben, wenn diese vorher eingelernt worden sind. Das Einlernen
oder Löschen von Schaltgeräten erfolgt im Learn Mode.
Zur Auswahl muss dem Empfänger ein Telegramm mit dem entsprechenden Befehl gesendet werden. Das Telegramm muss folgenden Aufbau
haben:
Byte 1
Bedeutung PREAMBLE
Antwort des Empfängers
Byte 1
Bedeutung PREAMBLE LEN
2 3
LEN CMD CHECKSUM
2 3 4
CMD STATE CHECKSUM
Betriebsart Repeater 1K
In diesem Modus werden Telegramme von Schaltgeräten empfangen
und erneut versendet um die Reichweite zu steigern. Telegramme von
anderen Repeatern oder Antworttelegramme werden ignoriert.
Betriebsart Repeater 2K
In diesem Modus werden Telegramme von Schaltgeräten empfangen
und erneut versendet um die Reichweite zu steigern. Telegramme von
anderen 2K-Repeatern oder Antworttelegramme werden ignoriert.
Betriebsart Learn Mode
Im Learn Mode können Schaltgeräte eingelernt oder gelöscht werden.
Es können maximal 40 Adressen gespeichert werden. Zur Auswahl
muss dem Empfänger ein Telegramm mit dem entsprechenden Befehl
gesendet werden.
Bedeutung
4
PREAMBLE 0x03
LEN Telegrammlänge (hier 3)
CMD Betriebsart: 0x75: Sniffer Mode
CHECKSUM Checksumme zur Überprüfung der Daten
(Modulo 256) Byte 1 - 3
Bedeutung
5
PREAMBLE 0x03
LEN Telegrammlänge (hier 4)
CMD neue Betriebsart
STATE Status des Befehls: 0xAA Operation erfolgreich
CHECKSUM Checksumme zur Überprüfung der Daten
(Modulo 256) Byte 1 - 5
1 / 28
0x76: Gateway Mode
0x82: Receiver Mode
0x81: Learn Mode
0x91: Repeater 1K
0x92: Repeater 2K
0xEE Fehler
