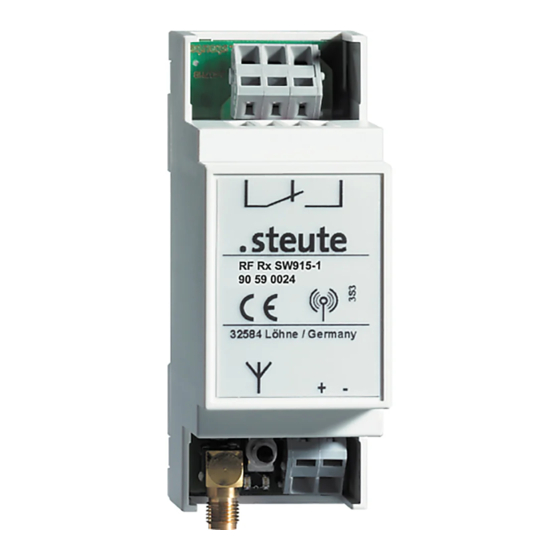

steute RF Rx SW915-1 Manual

RF Rx SW868-1 / RF Rx SW915-1
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкции Монтаж и Коммутация / Приемник радиосигнала
deutsch
Bestimmung und Gebrauch
Der einkanalige Funkempfänger dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Die Übertragung erfolgt auf einer
Frequenz von 868,3 MHz bzw. 915 MHz für USA und Kanada. Die Sen-
der müssen das Steute Wireless Protokoll der LR- und ULR-Module
unterstützen. Der Ausgang des Empfängers kann von maximal 10
Sendern geschaltet werden. Da bei ist jeder Sender einmalig im Emp-
fänger einzulernen.
Befestigung / Anschluss
Nur geeignete Antennen sind zu benutzen. Antenne mit 1,5 m An-
schlussleitung und SMA-Steckverbindung, Mat.-Nr. 1188958 für den
868 MHZ Empfänger und mit 3,6 m Anschlussleitung und SMA Reverse
Winkelbuchse, Mat.-Nr. 1188987 für den 915 MHz Empfänger. Die An-
tenne sollte auf einem Blech mindestens 250 x 250 mm als HF-Gegen-
gewicht montiert werden. Der seitliche Abstand zur nächsten Wand
oder einer Störquelle sollte mindestens 300 mm betragen. Das Anten-
nenkabel darf nicht geknickt oder geklemmt werden, minimaler Bie-
geradius >15 mm.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²) Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z. B. Armierungen in Wänden, Metallfol ien
von Wärmedämmungen oder metallbedampftes Wärmeschutzglas re-
flektieren elektromagnetische Wellen. Daher bildet sich dahinter ein
sogenannter Funkschatten. Zwar können Funkwellen Wände durch-
dringen, doch steigt dabei die Dämpfung noch mehr als bei Ausbrei-
tung im Freifeld. Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung
Sichtverbindung freies Feld: Long Range LR ca. 450 m
Ultra Long Range ULR ca. 700 m
Hinweise
Die Geräte sind im Gebiet der EU, der Schweiz, Zypern, Kanada und
den USA anmelde- und gebührenfrei zu betreiben. Der Einsatz in an-
deren Ländern ist explizit zu klären! Der elektrische Anschluss darf
nur von autorisiertem Fachpersonal durchgeführt werden. Der Fun-
kemfänger darf nicht in Verbindung mit Geräten benutzt werden, die
direkt oder indirekt gesundheits- oder lebenssichernden Zwecken die-
nen oder durch deren Betrieb Gefahren für Menschen, Tiere oder
Sachwerte entstehen können. Die Konformitätserklärung senden wir
Ihnen auf Wunsch gerne zu. Sie kann auch im Internet abgerufen wer-
den. Änderungen, die dem technischen Fortschritt dienen, vorbehal-
ten. Die hier beschriebenen Produkte wurden entwickelt, um als Teil
einer Gesamtanlage oder Maschine Funktionen zu übernehmen. Es
liegt im Verantwortungsbereich des Herstellers einer Anlage oder Ma-
schine, die korrekte Gesamtfunktion sicherzustellen. steute
90...100%
65...95%
10...90%
0...10%
übernimmt keine Haftung für Empfehlungen, die durch diese Be-
schreibung gegeben oder impliziert werden. Aufgrund dieser Be-
schreibung können keine neuen, über die allgemeinen steute-Liefer-
bedingungen hinausgehenden, Garantie-Gewährleistungs- oder Haf-
tungsansprüche abgeleitet werden.
Inbetriebnahme/Betriebsart wählen
Voraussetzungen
- Gerät ist auf Standard DIN Schiene montiert
- Leiter für Versorgungsspannung 24 VAC/DC sind angeschlossen
- Es können bis zu 10 Schalter parallel eingelernt werden.
- Die LEDs zeigen hierzu die Betriebszustände an. Nach dem Ein-
schalten des Empfängers blinkt die orange LED 1, wenn noch kein
Schalter eingelernt wurde. Leuchtet die orange LED 1 nicht, sind be-
reits Schalter eingelernt worden
Betriebsartenwahl
Es gibt sechs verschiedene Betriebsarten (siehe Tabelle). Die Relais-
funktionen sind mit den Schalterfunktionen kombinierbar
1. Taster LRN gedrückt halten und die Versorgungsspannung ein-
schalten, alle 5 s wechselt die Betriebsart. Anzeige der LED siehe
Tabelle. Wird LRN nicht betätigt, wird nach 5 s in eine andere Be-
triebsart geschaltet
2. Wenn die gewünschte Betriebsart angezeigt wird, Taster LRN 1s
lang drücken. Die gewünschte Betriebsart ist jetzt aktiviert.
Betriebsart LED 1 LED MD
Standard blinkt blinkt
schnell schnell
Relaisfunktionen
Standard blinkt leuchtet
inverser schnell
Ausgang
Relais ange-
leuchtet blinkt
zogen
schnell
Relais ange-
leuchtet leuchtet
zogen, inver-
ser Ausgang
Schalterfunktionen
Verknüpfung
blinkt leuchtet
langsam
Rastfunktion
leuchtet blinkt
langsam
Funktion
Relais zieht an bei Betä-
tigung, Relaisfunktionen
werden nur bei erneuter
Aktivierung zurückgesetzt
Relais fällt ab bei Betäti-
gung, inverses Ausgangs-
signal
Relais zieht an bei Anlegen
der Betriebsspannung
Relais zieht an bei Anlegen
der Betriebsspannung, in-
verses Ausgangssignal
Relais zieht an, sobald ein
Schalter betätigt wird, fällt
ab, wenn alle eingelernten
Schalter unbetätigt sind
Rastfunktion/ Stromstoß-
funktion
