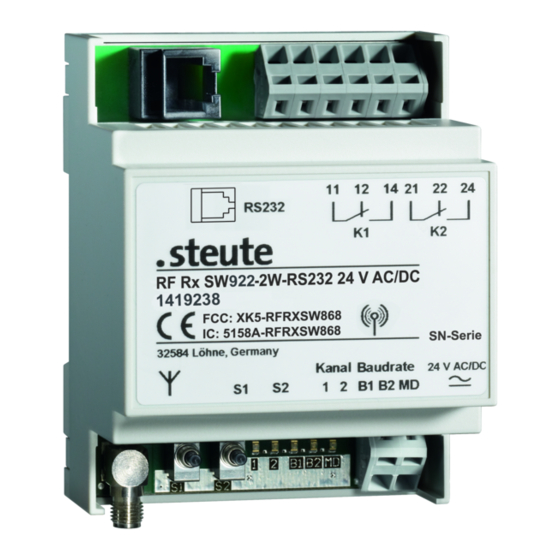

steute SW868-2W-RS232 Mounting And Wiring Instructions

RF Rx SW868/SW915/SW917/SW922-2W-RS232
//
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Der zweikanalige Funk-Empfänger dient dem Schalten elektrischer
Verbraucher mittels Funkübertragung. Die Sender müssen das
steute-Wireless-Protokoll unterstützen.
Befestigung und Anschluss
Die Reichweite hängt stark von den örtlichen Gegebenheiten ab. So
kann das Funksignal stark von leitfähigen Materialien beeinträchtigt
werden. Dies gilt auch für dünne Folien wie z.B. Aluminiumkaschie-
rung auf Dämmmaterialien.
Antenne
Nur geeignete Antennen benutzen:
Gerät Antenne
SW868/922 Antenne mit Anschlussleitung
und SMA-Steckverbindung
SW915/917 Antenne mit Anschlussleitung
und SMA-Steckverbindung
Antenne auf Blech montieren. Blech dient als HF-Gegengewicht.
Mindestgröße des Blechs: 250 x 250 mm. Auf seitlichen Abstand zur
nächsten Wand oder Störquelle achten: mindestens 300 mm. Das An-
tennenkabel nicht knicken oder klemmen. Minimaler Biegeradius
>25 mm.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Mat.-Nr.
1188958
1188987
Einsatzort Entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse beeinflusst.
Der Grad der Dämpfung hängt vom Material des Hindernisses ab. Die
folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
freies Feld (SW868/915/917 LR)
freies Feld (SW868/915/917 ULR)
freies Feld (SW922 LR)
freies Feld (SW922 ULR)
im Innenbereich (SW868/915/917 LR)
im Innenbereich (SW868/915/917 ULR)
im Innenbereich (SW922 LR)
im Innenbereich (SW922 ULR)
Um die maximale Reichweite zu erreichen: angegebene Antennen ver-
wenden. Unter Verwendung anderer Antennen kann die maximale
Reichweite abweichen.
Sicherheit
Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Hinweise
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. Es liegt im Verantwortungsbereich des
Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion
sicherzustellen.
Inbetriebnahme
Es können bis zu 10 Sender pro Kanal parallel eingelernt werden. Die
LEDs zeigen hierzu die Betriebszustände an. Nach dem Einschalten
des Empfängers blinkt die orange LED 1, wenn noch kein Sender ein-
gelernt wurde. Leuchtet die orange LED 1 nicht, sind bereits Sender
eingelernt worden.
1 / 20
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
700 m
150 m
230 m
40 m
50 m
20 m
25 m
