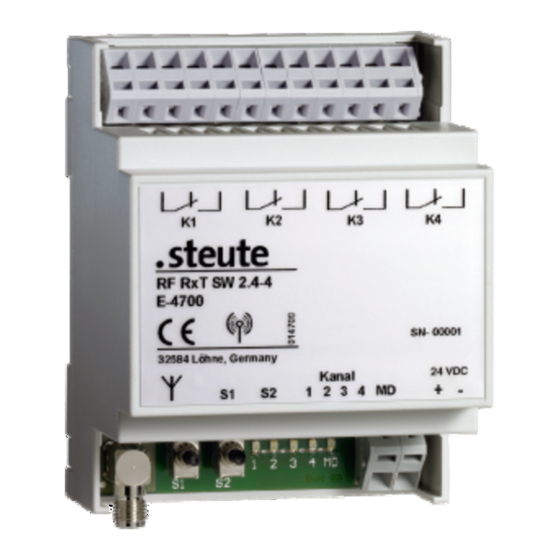

Wireless receiver

Advertisement

RF RxT SW2.4 4W(-VAL) 24 VAC/DC
//
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Инструкция по монтажу и подключению / Радиоприемник
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Der vierkanalige Funk-Empfänger dient dem Schalten elektrischer
Verbraucher mittels Funkübertragung.
Befestigung und Anschluss
Die Reichweite hängt stark von den örtlichen Gegebenheiten ab. So
kann das Funksignal stark von leitfähigen Materialien beeinträchtigt
werden. Dies gilt auch für dünne Folien wie z.B. Aluminiumkaschie-
rung auf Dämmmaterialien.
Antenne
Nur geeignete Antennen benutzen:
Gerät
Antenne
SW2.4
RF Magnet-Antenne 2.4 GHz
mit 1 m Anschlussleitung und
SMA-Steckverbindung
Antenne auf Blech montieren. Blech dient als HF-Gegengewicht.
Mindestgröße des Blechs: 250 x 250 mm.
Funkbetrieb
Die Übertragung erfolgt auf einer Frequenz von 2,4 GHz. Der Empfän-
ger kann nur in Verbindung mit dem Sender RF GF(S)(I) SW2.4
verwendet werden.
Zuordnung der Einsatzorte:
Einsatzort
entsprechend
EU
2014/53/EU (RED)
USA
FCC
Kanada
IC
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Umgebung
Innenbereich
Hinweise
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. steute übernimmt keine Haftung für
Empfehlungen, die durch diese Beschreibung gegeben oder impliziert
werden. Aufgrund dieser Beschreibung können keine neuen, über die
allgemeinen steute-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Sicherheit
Das Gerät darf nicht in Verbindung mit Geräten genutzt werden, die
direkt oder indirekt gesundheits- oder lebenssichernden Zwecken
dienen oder durch deren Betrieb Gefahren für Menschen, Tiere oder
Sachwerte entstehen können.
Inbetriebnahme
Mat.-Nr.
Durchführen des Pairing
1. Beide Tasten am Empfänger gedrückt halten bis LED MD blinkt.
1186917
2. Mit Taster S2 den Kanal auswählen, auf den der Fußschalter ange-
lernt werden soll (Kanal 1, Kanal 2 oder Kanal 1 + 2).
3. Mit Taster S1 ca. 1 s den ausgewählten Kanal bestätigen, LED MD
und Kanal LED blinken.
4. Im aufgeschraubten Fußschalter (siehe Montageanleitung
RF GF (S)I SW2.4) Pairing-Taste drücken und gedrückt halten. Zeit-
gleich Pedal betätigen, bis rote LED (Status-LED) im Fußschalter
blinkt.
5. Einige Sekunden warten bis Pairing ausgeführt ist.
6. Rote und grüne LED im Fußschalter erlöschen.
7. Am Empfänger erlischt die Kanal LED und die LED MD leuchtet
dauerhaft.
8. Pedal am Fußschalter betätigen, ab jetzt schaltet das zugehörige
Relais.
Löschen eines Pairingteilnehmers (Fußschalter):
1. Taster S1 für 6 s gedrückt halten.
2. LED MD blinkt, Kanal LED leuchtet.
1 / 16
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
max. 20 m
