EUROM Window Way-out User Manual page 61

13. Schrauben Sie die Klemmschraube voll­
ständig zurück
14. Platzieren Sie die Klemmhalterung so nah
wie möglich am Fensterrahmen. Stellen
Sie sicher, dass die Schraubenlöcher über­
einstimmen.
15. Schrauben Sie die Klemmhalterung
mit den beiden Knopfschrauben
(Abbildung 116, Pos. 1) an der Hauptschie­
ne fest.
16. Schrauben Sie die Klemmschraube
vorsichtig am Fensterrahmen fest
(Abbildung 118, Pos. 1).
17. Füllen Sie die Freiräume
(Abbildung 118, Pos. 1) mit dem geliefer­
ten Isolierschaum
auf, schneiden Sie den Schaum ab, falls
notwendig*.
18. Weiter im Kapitel „Montage Klimasch­
lauch".
* Zusätzlicher Isolierschaum (Produkt­
code: 875201) kann bei
stellt werden.
(Abbildung 116, Pos. 2).
(Abbildung 118, Pos. 2)
www.eurom.nl

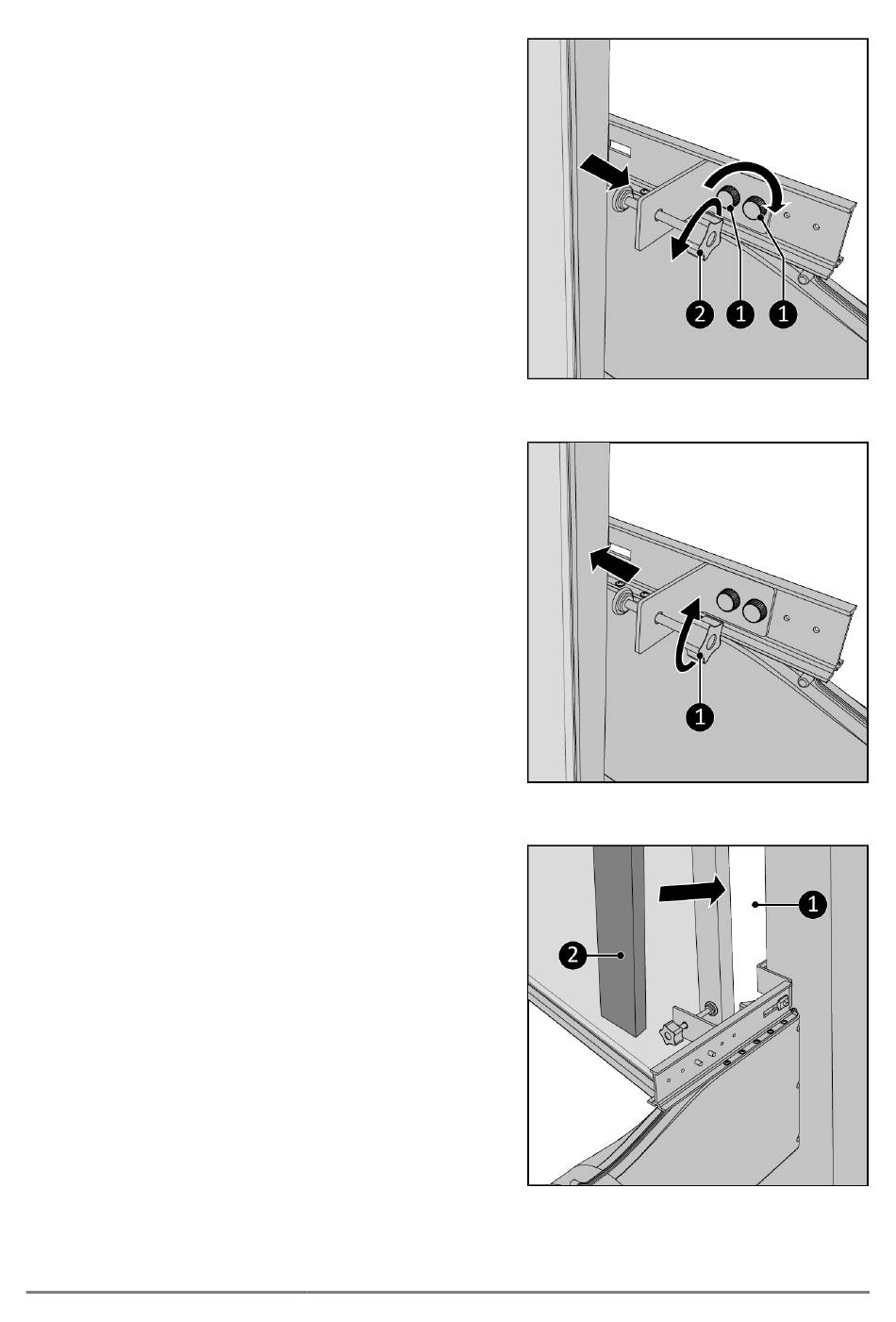

Abbildung 116.
Abbildung 117.
be­
Abbildung 118.
61
