Summary of Contents for Comica VM30
- Page 1 VM30 2.4G Super Cardioid Condenser Wireless Shotgun Microphone User Manual...
- Page 3 Foreword Thanks for purchasing COMICA VM30 2.4G Super Cardioid Condenser Wireless Shotgun Microphone Main Features ·Groundbreaking Shotgun Microphone with Integrated Wireless Module ·Support Gain Control, Safety Mode, Real-time Monitor and Muting ·Support Wired/Wireless Dual Modes for One-button Switch ·OLED Screen for Monitoring and Visual Operation ·48kHz/24bit Super Cardioid Recording, Broadcasting-level Sound Quality...
-
Page 4: Main Parts

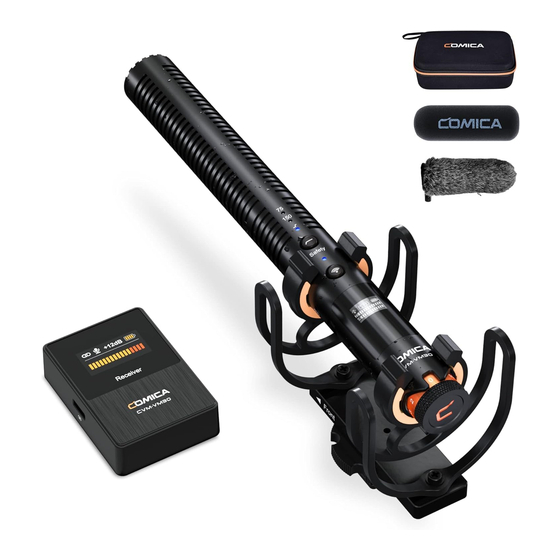

Shotgun Microphone(Transmitter) Receiver Accessories： 2 in 1 3.5mm TRS-TRS 3.5mm TRRS-TRRS Microphone Clip Shock Mount Charging&Output Cable Audio Output Cable Audio Output Cable VM30 2.4G Super Cardioid Condenser Wireless Shotgun Microphone User Manual Windscreen Windmu Carry Case User Manual Warranty Card... - Page 5 Components and Instruction Shotgun Microphone(Transmitter) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 1. Mic Capsule 2. Low Cut Indicator: Corresponding indicator lights up blue when turned on 3. High-frequency Boost Indicator: Blue light on when turned on 4.
- Page 6 Screen Display Instruction： Wireless Mode O Pairing... Paired Safety Mode Battery Power Normal Mode Normal Track Audio Audio Dynamic Bar Dynamic Bar Safety Track （Safety Mode） （Normal Mode）...
- Page 7 Receiver ① ② ④ ⑤ ③ ⑦ ⑥ 1. 3.5mm Monitoring Port: Plug in 3.5mm TRS/TRRS headphones for monitoring 2. 3.5mm Output Port: To identify TRS/TRRS plug automatically and output analog audio through the 3.5mm TRS-TRS/TRRS-TRRS audio cable 3. USB-C Charging/Output Port: To charge or output digital audio with the 2 in 1 charging&output cable 4.
- Page 8 Screen Display Instruction： Unpaired Muting Paired Normal Working Output Gain Level Battery Power Audio Dynamic Bar...
- Page 9 TRS-XLR audio cable for recorders/camcorders. Please purchase a TRS-XLR audio cable with a chip 2. VM30 can not automatically switch on/o when used on devices with an XLR interface. Users need to long press the RF button to turn on/o the...
- Page 10 USB Digital Output Connect the shotgun microphone to the smartphone or computer through the 2 in 1 charging&output cable and related OTG audio adapter cable Adapter Adapter Magnetic Ring 1. It’s recommended to insert the USB end with the magnetic ring into the microphone and connect the other end to the smartphone/computer 2.
- Page 11 Wireless Mode Connection Paired (The Shotgun Microphone and receiver are paired by default at the factory) 1. Long press the RF button of the shotgun microphone to turn it on and enter wireless mode; 2. Turn on the receiver by long pressing the power button, and then long press the two pairing buttons in sync to enter the pairing state. RF Button Working Indicator Light...
- Page 12 Unpaired (Re-pairing is required when the connection fails. Please follow the method below) 1. Keep the shotgun microphone and receiver within 1m range RF Button 2. Short-press the shotgun microphone's pairing hole with the equipped pin, making it enter the wireless pairing state. Before pairing, the indicator light flashes blue Pairing Hole Indicator Light Flashes Blue...
- Page 13 Usage Shotgun Microphone(Transmitter) Use with arm stands, boom poles, and tripods...
- Page 14 Receiver 3.5mm Analog Output Connect the receiver to the camera/smartphone/computer through the 3.5mm audio cable, or connect to the camcorder/recorder through the 3.5mm TRS-XLR audio cable; Monitoring according to individual needs TRRS-TRRS audio cable for cameras/smartphones/computers, TRS-TRS audio cable for some cameras that are not compatible with TRRS-TRRS audio cable, TRS-XLR audio cable for recorders/camcorders.
- Page 15 USB Digital Output Connect the receiver to the smartphone/computer through the 2 in 1 charging&output cable and related OTG audio adapter cable Adapter Adapter Magnetic Ring 1. It's recommended to insert the USB end with the magnetic ring into the receiver and connect the other end to the smartphone/computer 2.
- Page 16 Specifications Wireless Type 2.4GHz Transmitting Power +10dBm Receiving Sensitivity -96dBm Antenna Transmitter:Ceramic Antenna; Receiver:PCB Antenna Sound Delay <20ms Polar Pattern Super Cardioid Frequency Response 20Hz~20kHz Low-cut 75Hz,150Hz High-frequency Boost 10kHz Output Impedance Sensitivity -38dB ~ -18dB re 1V/Pa(12mv ~ 125mv @ 94dB SPL) ±2dB @ 1kHz 75dB SPL(A-weighted,as per IEC651) 19dB SPL(A-weighted,as per IEC651) Equivalent Noise...
- Page 18 VM30 2.4G超心型多功能无线枪式麦克风 用户使用手册...
- Page 20 前 言 感谢您购买科唛COMICA VM30 2.4G超心型多功能无线枪式麦克风 产品主要功能 ·首创枪麦集成无线射频模块，有线无线双模式 ·枪麦机身OLED显示屏，可视化操作 ·48kHz/24bit录音，超心型指向，广播级音质 ·内置可充电锂电池，支持边充边用 ·数字/模拟双输出模式，广泛兼容相机、手机、电脑 ·长续航，有线/无线模式分别高达38小时/14小时 ·3.5mm智能感测输出，支持自动识别开关机 ·低音频延迟< 20ms，无线传输距离高达100m（空旷环境） ·75/150Hz两档低切，一档高频提升 ·独特减震支架及高密度防风毛，有效滤除噪音 ·支持增益可调、安全音轨、实时监听等多功能 ·全金属结构，超强屏蔽，稳固耐用 注意事项 当需要长时间使用时，可连接外部移动电源实现边充边用；不支持AC/DC电源供电，否则会产生噪音 使用时避免任何物体遮挡天线位置，以免信号不良 无线模式下，为获得更好的录音效果，建议优先调节枪麦增益，枪麦增益调至最大后可再根据个人需求调节接收器增益 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱 如拾音距离较近或于户外使用时，请套上麦克风防风毛，防止声音爆裂或降低风噪 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险 天线位置 尽量保持面对面，避免背对的情况，否则容易产生断点 使用时避免任何物体遮挡天线位置，以免信号不良...
- Page 21 包装清单 主体： 枪麦(发射器) 接收器 配件： 3.5mm TRS-TRS音频线 3.5mm TRRS-TRRS音频线 二合一充电&输出线 话筒夹 减震支架 防风棉 VM30 2.4G Super Cardioid Condenser Wireless Shotgun Microphone User Manual 防风毛 卡针 便携包 说明书 保修卡...
- Page 22 部件介绍及说明 枪麦（发射器） ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 1. 拾音头 2. 低切指示灯：开启时相应低切指示灯亮蓝色 3. 高频提升指示灯：开启时亮蓝灯 4. 模式切换按键：短按切换75/150Hz两档低切和高频提升功能；长按开启安全音轨（安全音轨模式仅适用于有线模式下） 5. 工作指示灯：有线模式下，绿灯常亮；无线模式下，未配对时蓝灯闪烁，配对成功时蓝灯常亮 6. RF按键：无线模式下，长按开启/关闭麦克风；有线模式下，长按开启/关闭无线模式 7. 增益调节旋钮：旋转调节麦克风增益 8. 配对孔：无线连接出现异常时，使用卡针插入配对孔即可重新配对 9. 3.5mm输出接口：可自动识别TRS/TRRS插头，通过3.5mm TRS-TRS/TRRS-TRRS音频连接线连接设备输出模拟音频 10. USB-C充电/输出接口：插入二合一充电/输出线进行充电或数字输出音频...
- Page 23 屏显说明： 无线未开启 配对中... 已配对 安全模式 电池电量 正常模式 正常音轨 音频动态条 音频动态条 安全音轨 （安全模式） （正常模式）...
- Page 24 接收器 ① ② ④ ⑤ ③ ⑦ ⑥ 1. 3.5mm耳机监听插孔：插入3.5mm TRS/TRRS耳机进行监听 2. 3.5mm输出接口：可自动识别TRS/TRRS插头，通过3.5mm TRS-TRS/TRRS-TRRS音频连接线连接设备输出模拟音频 3. USB-C充电/输出接口：插入二合一充电/输出线进行充电或数字输出音频 4. 复位孔：如出现死机或开不了机等异常现象，使用卡针插入复位孔即可复位 5. 电源/静音按键：长按开机/关机，短按开启/关闭静音功能 6. 增益调节/屏幕翻转/配对按键：短按调节增益；长按任一按键翻转屏幕；同时长按两个按键进入配对状态 7. 背夹...
- Page 25 屏显说明： 未配对 静音 已配对 麦克风正常工作 输出增益等级 电池电量 音频动态条...
- Page 26 安装与使用方法 有线模式 3.5mm模拟输出 通过3.5mm音频连接线连接枪麦和相机/手机/电脑，或通过3.5mmTRS-XLR音频连接线连接摄影机/录音机 1. TRRS-TRRS音频线通用于相机/手机/电脑，TRS-TRS音频线适用于部分无法兼容TRRS-TRRS音频线的相机，TRS-XLR音频线适用于录音机和 摄影机，请自行购买带芯片的TRS-XLR音频线 2. 用于XLR接口的设备时，枪麦无法自动开关机，需长按RF键手动开关机...
- Page 27 USB数字输出 通过二合一充电&输出线和相关OTG音频转接线/转接头连接枪麦和手机/电脑 转接头 转接头 磁环 1. 为了更好的使用体验，建议带磁环的一端插入麦克风，另一端口连接手机/电脑 2. 搭配Lightning接口设备使用时，请自行购买支持OTG功能的USB-Lightning转接线/转接头...
- Page 28 无线模式 连接 已配对（出厂时枪麦与接收器默认配对） 1. 长按枪麦RF按键开机并进入无线模式； 2. 长按接收器电源键开机后，同时长按两个配对按键 进入配对状态，即可连接枪麦 RF按键 工作指示灯...
- Page 29 未配对（连接不上时需重新配对，方法如下） 1. 保持枪麦和接收器在一米范围内 2. 使用卡针短按枪麦配对孔使其进入无线配对状态，此时工作指示灯闪烁蓝灯 配对孔 工作指示灯闪烁蓝灯 3. 配对时屏幕无线图标变成已配对图标；配对成功后枪麦工作指示灯蓝灯常亮 已配对 工作指示灯蓝灯常亮...
- Page 30 使用 枪麦（发射器） 可搭配悬臂支架，挑杆，三脚架使用...
- Page 31 接收器 3.5mm 模拟输出 通过3.5mm音频连接线连接接收器和相机/手机/电脑，或通过3.5mmTRS-XLR音频连接线连接摄影机/录音机；根据个人需求选择是否进行监听 TRRS-TRRS音频线通用于相机/手机/电脑，TRS-TRS音频线适用于部分无法兼容TRRS-TRRS音频线的相机，TRS-XLR音频线适用于录音机和摄影 机，请自行购买带芯片的TRS-XLR音频线...
- Page 32 USB数字输出 通过二合一充电&输出线和相关OTG音频转接线/转接头连接接收器和手机/电脑 转接头 转接头 磁环 1. 为了更好的使用体验，建议带磁环的一端插入麦克风，另一端口连接手机/电脑 2. 搭配Lightning接口设备使用时，请自行购买支持OTG功能的USB-Lightning转接线/转接头...
- Page 33 技术规格 2.4GHz 无线类型 +10dBm 发射功率 -96dBm 接收灵敏度 枪麦:陶瓷天线; 接收器:PCB天线 天线类型 <20ms 无线延迟 超心型 麦克风指向性 20Hz ~ 20kHz 频率范围 75Hz, 150Hz 低切 高频提升 10kHz 输出阻抗 灵敏度范围 -38dB ~ -18dB re 1V/Pa(12mv ~ 125mv @ 94dB SPL) ±2dB @ 1kHz 信噪比 75dB SPL(A-weighted,as per IEC651) 19dB SPL(A-weighted,as per IEC651) 等效噪声...
