Summary of Contents for Comica VS09 MI

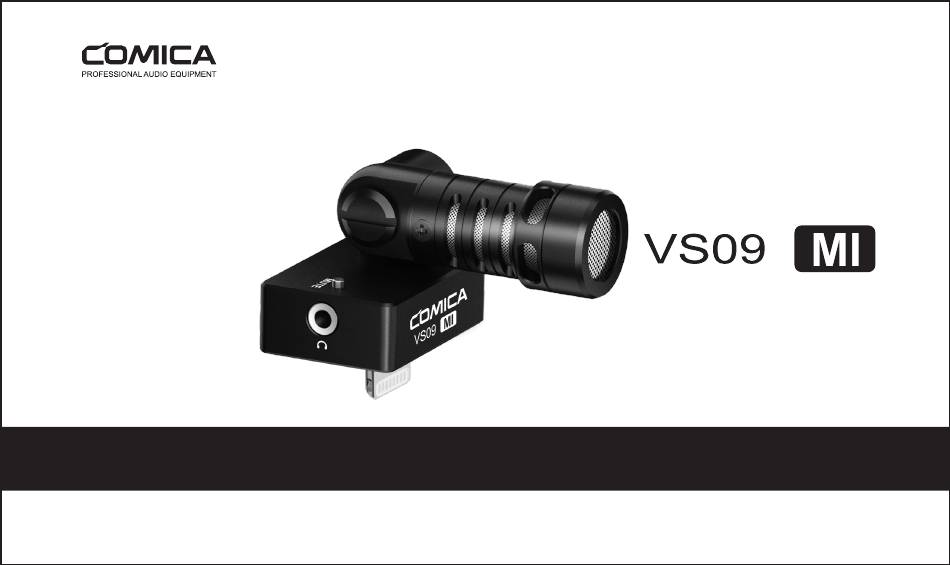

- Page 1 LIGHTNING INTERFACE MICROPHONE User Manual...
- Page 3 Foreword Thanks for purchasing Comica CVM-VS09 MI Lightning Interface Microphone. To ensure bring you a good using experience, please read this manual book carefully before using and correctly install and operate. Notice The product may be incompatible with part of iOS system devices as there are too many...
-
Page 4: Main Features

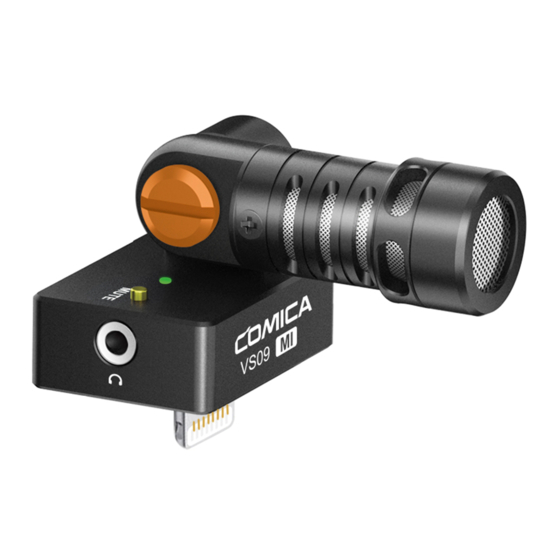

Main Features . Specially Designed for Devices with Lightning Interface . 44.1KHz/48KHz 16bit Digital Mic, Superior Audio Quality and Low Noise .180 Degree Rotation, Flexibly Used for Multiple Scenes . Muting Function and Support Real-time Monitor . High-density Windscreen, E ectively Filter the Wind Noise . - Page 5 Components Microphone Mic Capsule Work Indicator Light Muting Button 3.5mm TRS/TRRS Monitoring Jack Lightning Connector...
-
Page 6: Installation And Use
Installation and Use 1. Install the windscreen to microphone... - Page 7 2. Install the microphone onto the phone...
- Page 8 3. Rotate the microphone for di erent usage scenarios and angles Self-recording Mode Recording Mode Interview Mode...
- Page 9 4. Insert the earphone into the 3.5mm TRS/TRRS monitoring jack, then you can real-time monitor...
- Page 10 5. Muting Function Switch Muting Mode by pressing Muting Button. When in normal recording mode, the indicator light turns green; When in muting mode, the indicator light turns red. When replaying recorded audio or video with phone, muting mode should be turned on to avoid the influence of microphone real-time sound Microphone Muting Button Work Indicator Light...
-
Page 11: Polar Pattern
Specification Polar Pattern Frequency Response -2.0 -10.0 -20.0 1000 10000 125 Hz: 250 Hz: 500 Hz: 1000 Hz: 2000 Hz: 4000 Hz: 8000 Hz:... -
Page 12: Technology Parameter
Technology Parameter: Polar Pattern Cardioid Frequency Response 60Hz~20kHz >70dB Signal/Noise Max SPL >100dB Output Interface Lightning Monitoring Interface 3.5mm TRS/TRRS OS Requirements iOS 10 or Above Dimension 38x71x53mm Net Weight Working Temperature 0℃~50℃... - Page 13 Lightning接口专用麦克风 用户使用手册...
- Page 15 前 言 感谢您购买科唛CVM-VS09 MI Lightning接口专用麦克风。 为保证产品的顺畅使用，请在使用前严格阅读本说明书，并正确组装及操作。 注意事项 由于iOS系统存在多种版本，可能会有少部分手机出现不兼容情况 搭配iOS系统设备使用回放监听功能时，如耳机音量在监听前被调至最大，由于iOS系统的保护机制， 会导致监听无输出，此时重新调整耳机音量大小即可。（建议耳机音量不要调至最大） 使用过程中，请尽可能将手机设置为飞行模式，以避免手机信号干扰 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱、冰箱、空调、手机和WIFI热点旁边 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 请勿在下雨或潮湿环境环境中使用，否则会有短路的危险...
- Page 16 产品主要功能 . 专用于Lightning接口设备 . 44.1KHz/48KHz 16bit数字麦克风，高保真、低底噪 . 180度旋转，灵活运用于多种拍摄场景 . 一键静音功能，支持实时监听 . 高密度防风棉，可有效取代防风毛滤除风噪 . 心型指向，精确拾音 包装清单 iOS SMARTPHONE MICROPHONE User Manual 麦克风主体 防风棉 便携袋 说明书 保修卡...
- Page 17 部件介绍及说明 麦克风 拾音头 工作指示灯 麦克风静音按钮 3.5mm TRS/TRRS耳机监听插孔 Lightning接头...
- Page 18 安装与使用 1.把防风棉安装到麦克风主体上...
- Page 19 ２.把麦克风主体安装到手机上...
- Page 20 3.把麦克风转到适当的角度以便适应不同使用场景 自录音模式 对外录音模式 采访模式...
- Page 21 4.把耳机插进耳机监听插孔即可实时监听...
- Page 22 5.静音功能使用： 使用麦克风静音按钮切换静音功能，正常录音状态下工作指示灯呈绿色；静音状态下麦克风静音， 工作指示灯呈红色; 当用手机回放录制好的音频或视频时，应开启麦克风静音模式，避免麦克风实时声音的影响 麦克风静音按钮 工作指示灯...
- Page 23 技术规格 指向图 频响图 -2.0 -10.0 -20.0 125 Hz: 1000 10000 250 Hz: 500 Hz: 1000 Hz: 2000 Hz: 4000 Hz: 8000 Hz:...
- Page 24 性能参数 指向性 心型 频响 60Hz~20kHz 信噪比 >70dB 最大声压级 >100dB 输出接口 Lightning 监听接口 3.5mm TRS/TRRS 操作系统 iOS 10或以上 尺寸 38x71x53mm 净重 工作温度 0℃~50℃...
- Page 28 Email: support@comica-audio.com...
