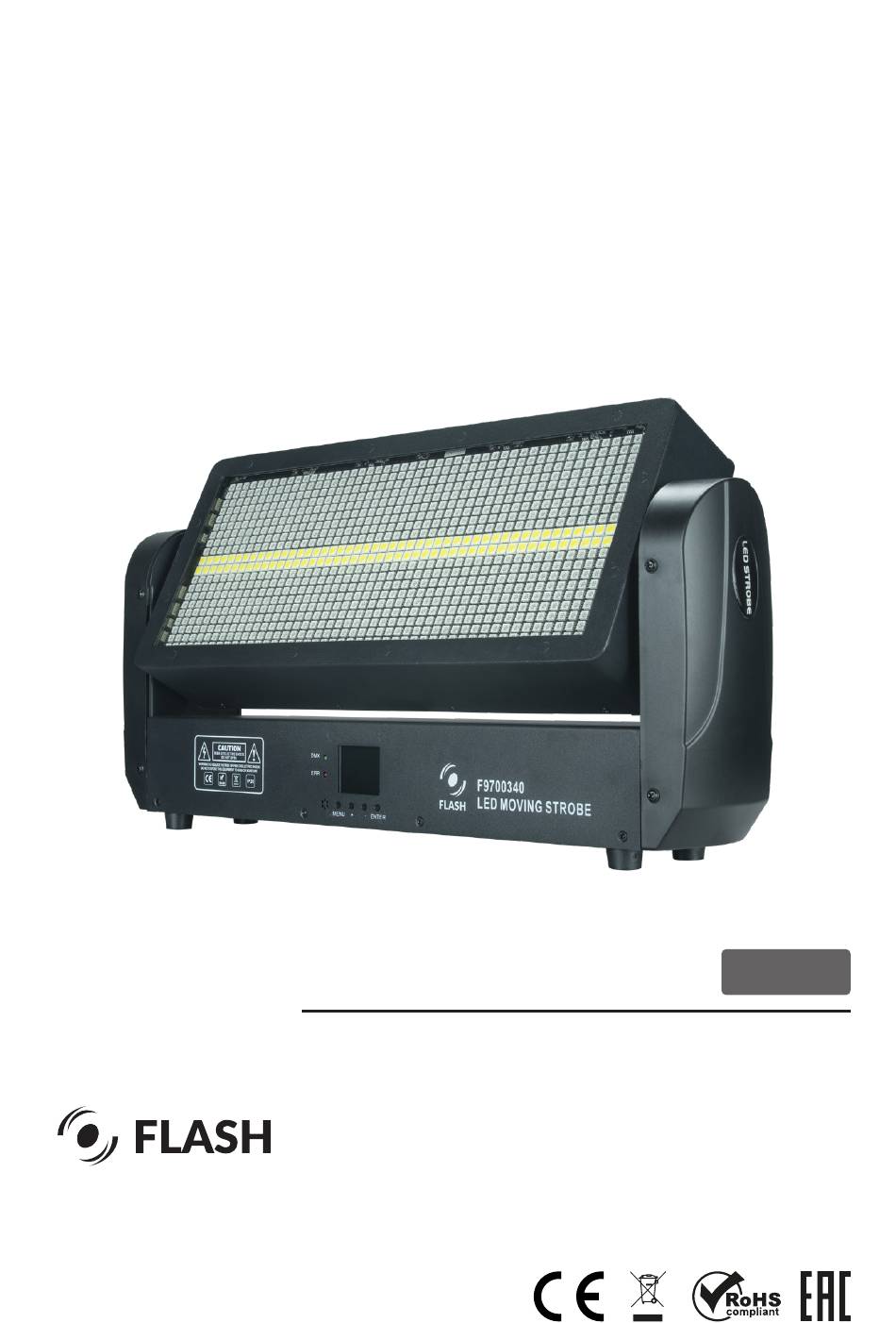

LED 400 OMEGA FL
User Manual
Instrukcja Obsługi
M-STROBE
(EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM
PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE
READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST
POSSIBLE PERFORMANCE.
(PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED
ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE
PRZECZYTAĆ INSTRUKCJĘ, ABY ZAPEWNIĆ NAJLEPSZĄ MOŻLIWĄ
WYDAJNOŚĆ.
F9700340
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Flash M-STROBE LED 400 OMEGA FL
Summary of Contents for Flash M-STROBE LED 400 OMEGA FL
- Page 1 LED 400 OMEGA FL User Manual F9700340 Instrukcja Obsługi (EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST POSSIBLE PERFORMANCE. (PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE...
- Page 2 User Manual • Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING M-STROBE LED 400 OMEGA FL. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. In the event of serious operating problem, 2. SAFETY INFORMATION stop using the fixture immediately. Never try to repair the fixture by yourself.
- Page 3 M-STROBE LED 400 OMEGA FL • Art No F9700340 3. PRODUCT INFORMATION Voltage: AC 100~240V 50/60Hz Housing: Metal, Black Power: 400W Connection mode: DMX512, Lamp beads: 960 RGB+W, Section: 12+12 PowerCON IN/OUT, DMX 3-pin IN/OUT Control mode: DMX 512, self-propelled,...
- Page 4 User Manual • Instrukcja Obsługi Controller DMX 512 DMX 512 120Ω 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V AC 400W 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply power cable with PowerCon connector parameters are consistent with device ( i n c l u d e d ) .
- Page 5 M-STROBE LED 400 OMEGA FL • Art No F9700340 Main menu Sub-menu Menu function description Modify the DMX address code up or down (the 1. DMX address optional range of address code is 001-512), press the OK key to save, and the default is 001.
- Page 6 User Manual • Instrukcja Obsługi Modify the RGB mode parameter value up or down 9. RGB mode adjustment (adjustable range: 000-255), press the OK key to save, and the default value is 000. Modify the RGB speed parameter value up or down 10.
- Page 7 M-STROBE LED 400 OMEGA FL • Art No F9700340 1. Language Select Chinese / En (English) up or down, press OK selection to save, and the default is Chinese. Select up or down to close/open the inverted display 2. Inverted setting...
- Page 8 If there are slaves. All alave displays do not flash; multiple hosts, all lamps will flash out When the Master is used to adjust the of sync.
- Page 9 M-STROBE LED 400 OMEGA FL • Art No F9700340 DMX Data Function description 0-255 Electric machinery 0-255 Motor fine adjustment 0-255 Motor speed 0-255 Dimming 0-255 Red Green Blue strobe 0-255 0-255 Green 0-255 Blue 0-255 Red Green Blue mode...
- Page 10 User Manual • Instrukcja Obsługi 52 CH Mode DMX Data Function description 0-255 Electric machinery 0-255 Motor fine adjustment 0-255 Motor speed 0-255 Red 1 0-255 Green 1 0-255 Blue 1 ..0-255 Red 12 0-255 Green 12 0-255 Blue 12 0-255 White 1...
- Page 11 M-STROBE LED 400 OMEGA FL • Art No F9700340 OSTRZEŻENIE U W A G A ! Ruchoma Listwa LED posiada mocny silnik obrotu „tilt”. Nie należy włączać zasilania do listwy, chyba że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką...
- Page 12 User Manual • Instrukcja Obsługi 1. WPROWADZENIE DZIĘKUJEMY ZA ZAKUP URZĄDZENIA M-STROBE LED 400 OMEGA FL. ZE WZGLĘDÓW BEZPIECZEŃSTWA ORAZ W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY URZĄDZENIA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ. 2. ZASADY BEZPIECZEŃSTWA Temperatura pracy urządzenia wynosi od Instalacja powinna być...
- Page 13 M-STROBE LED 400 OMEGA FL • Art No F9700340 4.INSTALACJA Podczas korzystania z urządzenia należy zadbać Po wyjęciu urządzenia z opakowania należy o poprawne podłączenie go do sieci elektrycznej sprawdzić czy nie zostało ono uszkodzone oraz prawidłowe uziemienie. Należy upewnić...
- Page 14 User Manual • Instrukcja Obsługi 5.3 Podłączenie zasilania wykwalifikowany personel techniczny. Połączenie odbywa się przy użyciu Należy upewnić się, że parametry przewodu zakończonego z jednej strony zasilania sieci energetycznej są zgodne wtyczką sieci elektrycznej i wtyczką typu z parametrami urządzenia i nie zostają powerCON z drugiej strony (w zestawie).
- Page 15 M-STROBE LED 400 OMEGA FL • Art No F9700340 Main menu Sub-menu Menu function description Zmodyfikuj kod adresu DMX w górę lub w dół (opcjonalny 1. DMX address zakres kodu adresu to 001-512), naciśnij przycisk OK, aby zapisać, a domyślnie jest to 001.
- Page 16 User Manual • Instrukcja Obsługi Zmień wartość parametru regulacji koloru niebieskiego w 8. Blue górę lub w dół (zakres regulacji: 000-255), naciśnij przycisk OK, aby zapisać, a wartością domyślną jest 000.. Zmodyfikuj wartość parametru trybu RGB w górę lub w 9.
- Page 17 M-STROBE LED 400 OMEGA FL • Art No F9700340 Wybierz Chiński / En (Angielski) w górę lub w dół, naciśnij 1. Language selection OK, aby zapisać, a domyślnie będzie to Chiński. Wybierz w górę lub w dół, aby zamknąć/otworzyć 2. Inverted setting ustawienie odwróconego wyświetlacza, naciśnij przycisk...
- Page 18 User Manual • Instrukcja Obsługi 9. Temperature Zmodyfikuj parametr temperatury (zakres 40-70) w górę lub w dół i naciśnij przycisk OK, aby go zapisać. Wartość domyślna to 060. 10. Temperature - Fan Wybierz wyłączenie/włączenie sterowania wentylatorem temperatury w górę lub w dół, naciśnij przycisk OK, aby zapisać, a domyślnie będzie on włączony..
- Page 19 M-STROBE LED 400 OMEGA FL • Art No F9700340 Tryb 20 CH Opis funkcji 0-255 Electric machinery 0-255 Motor fine adjustment 0-255 Motor speed 0-255 Dimming 0-255 Red Green Blue strobe 0-255 0-255 Green 0-255 Blue 0-255 Red Green Blue mode...
- Page 20 Motor fine adjustment 0-255 Motor speed 0-255 Red 1 0-255 Green 1 0-255 Blue 1 ..0-255 Red 12 0-255 Green 12 0-255 Blue 12 0-255 White 1 0-255 White 2 ..0-255 White 12 0-255 Reset F9700340 www.flash-butrym.pl...
