- Page 1 STS/E Manual...
- Page 2 - 2 -...
- Page 3 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 - 3 -...

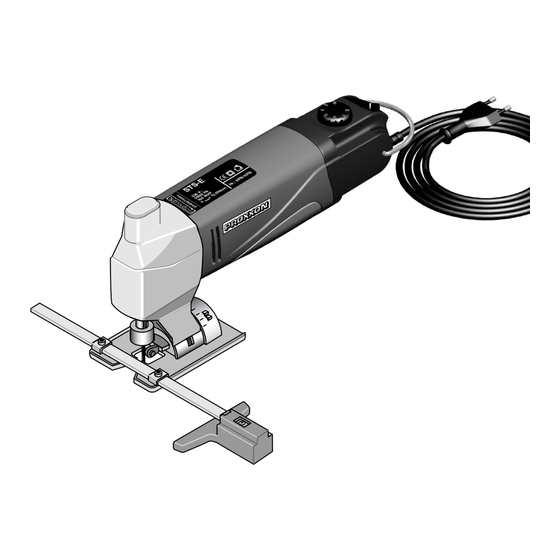

- Page 4 Nur zum Gebrauch in trockenen Räumen Schutzklasse II-Gerät Sehr geehrter Kunde! Gerät bitte nicht über Die PROXXON Super-Stichsäge STS/E ist ein den Hausmüll entsorgen. handliches und dennoch leistungsstarkes Gerät mit hervorragender Schnittleistung. Die vorliegende Anleitung umfasst: • Sicherheitsvorschriften Nicht ohne Staubschutzmaske •...
- Page 5 2 St. Stichsägeblätter aus HSS-Stahl mit ge - schliffener und gewellter Verzahnung (Zahnteilung 1,06 mm). Zum Trennen Die Angaben zu Vibration und zur Geräuschemis- von Stahl, NE-Metall, GFK, Pressstoffen, sion sind in Übereinstimmung mit standarisierten Hartgewebe, Plexiglas und Isolationsma- und normativ vorgeschriebenen Messverfahren terial.
- Page 6 Der Kontakt mit einer spannungsführenden Lei- tung kann auch metallene Geräteteile unter Span- nung setzen und zu einem elektrischen Schlag Achtung! führen. Bei allen Einstell- und Montagearbeiten Netzste- cker ziehen, um ein versehentliches Anlaufen des Gerätes zu vermeiden! Wenn Sie Hinweis das Werkstück nur mit der Hand oder gegen Ihren •...
- Page 7 Adresse an. EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 PROXXON-Einsatzwerkzeuge sind zum Arbeiten mit unseren Maschinen konzipiert und damit opti- mal für die Verwendung mit diesen geeignet. EN 62841-1:2015 EN 62841-2-11:2016 Wir übernehmen bei der Verwendung von Ein- satzwerkzeugen von Fremdfabrikaten keinerlei Datum: 30.09.2021...
- Page 8 - 8 -...
- Page 9 Attention! Note: Important - 9 -...
- Page 10 Attention: Note: - 10 -...
- Page 11 - 11 -...
- Page 12 - 12 -...
- Page 13 Attention ! - 13 -...
- Page 14 Indication : Attention ! Remarque : Attention : - 14 -...
- Page 15 - 15 -...
- Page 16 Classe di protezione apparecchio II Alla fine della vita dell’utensile non Gentile cliente! gettarlo nella spazzatura normale Il seghetto alternativo PROXXON STS/E è un bensi nella apposita raccolta apparecchio maneggevole e tuttavia efficiente, differenziata! con una straordinaria capacità di taglio.
- Page 17 sione denti 1,06 mm). Per tagliare acciaio, metalli non ferrosi, P.R.F.V., materiali pressati, tessuti duri, Plexiglas e materiale isolante. Le informazioni sulle vibrazioni e la rumorosità 1 pz. Chiave esagonale (per cambio lama) sono state rilevate in conformità con le procedure 1 pz.
- Page 18 • Per la conservazione degli utensili, si prega di Azionare l’apparecchio con l’interruttore 2 (Fig. 5) accertarsi che siano protetti da qualsiasi tipo e regolare il numero di giri con il tasto 1 in base al di danneggiamento! lavoro che deve essere eseguito. Di regola vale quanto segue: 1.
- Page 19 L-6868 Wecker Denominazione prodotto: STS/E N. articolo: 28530 Gli utensili di impiego PROXXON sono realizzati per operare con le nostre macchine e pertanto Dichiariamo sotto la propria esclusiva responsa- indicati in modo ottimale per il loro utilizzo. bilità, che il prodotto è conforme alle seguenti...
- Page 20 - 20 -...
- Page 21 - 21 -...
- Page 22 Nota: ¡Atención! Indicación: Atención: - 22 -...
- Page 23 - 23 -...
- Page 24 - 24 -...
- Page 25 Attentie! Aanwijzing: - 25 -...
- Page 26 Let op! Aanwijzing: Let op: Opmerking: - 26 -...
- Page 27 - 27 -...
- Page 28 - 28 -...
- Page 29 Opmærksomhed! Bemærk: Vigtigt! - 29 -...
- Page 30 OBS: Bemærk: - 30 -...
- Page 31 - 31 -...
- Page 32 Använd bara internt Skyddsklass II appara Värderade kund! Förbrukade och trasiga maskiner får PROXXON sticksåg STS/E är en lätthanterad och inte slängas som avfall, utan de ska ändå effektstark maskin med utmärkta skäregen- lämnas för återvinning. skaper. Den föreliggande handboken omfattar: Vissa trästycken eller lackrester...
- Page 33 1 Insexnyckel (för byte av sågblad) 1 Insexnyckel (för justering av bord) Beroende på driftsförhållandena kan de faktiska utsläppen avvika från de värden som anges ovan! Detta gäller i synnerhet beroende på det arbetss- stycke som ska bearbetas och det infällda verkty- För särskilt höga krav på...
- Page 34 Observera: PROXXON-tillbehör är utformade för användning med våra maskiner och passar därför optimalt för Slå till strömbrytaren 2 (Fig. 5) och ställ in lämpligt användning med dessa.
- Page 35 Kasta inte maskinen i hushållssoporna! Maskinen innehåller material som kan återvinnas. Vid frågor Navn og adresse: angående detta, var god vänd dig till ett lokalt PROXXON S.A. återvinningsföretag eller renhållningen i din 6-10, Härebierg kommun. L-6868 Wecker Produktnavn: STS/E Artikel nr.: 28530 Vi erklærer på...
- Page 36 ˇ ních, kryty ´ ch protorech Ochranná izolace pr ˇ ístroje tr ˇ ídy II Vážený zákazníku! PROXXON Super-děrovka STS/E je snadno ovla - Pri likvidaci nevhazujte do domácího datelný, lehký a přitom výkonný nástroj s vynika - odpadu.
- Page 37 niny, plexiskla a izolačního materiálu. 1 ks klíč s vnitřním šestihranem (pro výměnu V závislosti na provozních podmínkách se pilového listu) skutečné emise mohou od výše uvedených 1 ks klíč s vnitřním šestihranem (pro seřízení hodnot lišit! stolu) To platí zejména v závislosti na obráběném obrobku a břitové...
- Page 38 Držení obrobku rukou nebo opření o vlastní tělo je nestabilní, což může vést ke ztrátě kontroly. Nástavce PROXXON jsou koncipovány pro práci s našimi stroji, a tím jsou optimálně vhodné pro Zapněte přístroj vypínačem 2 (Obr. 5) a knoflíkem používání s nimi.
- Page 39 Prosím nevyhazujte přístroj do domovního odpadu! Přístroj obsahuje hodnotné látky, které Název a adresa výrobce: mohou být recyklovány. Pokud budete mít dotazy, PROXXON S.A. obraťte se prosím na místní podnik pro likvidaci 6-10, Härebierg odpadu nebo jiné podobné místní zařízení.
- Page 40 Orijinal iflletim kılavuzunun çevirisi Süper Oyma Testeresi STS/E Sayın müflteri! PROXXON Süper Oyma Testeresi STS/E, ev art›klar› üzerinden yapmay›n. mükem mel kesim sa¤layan rahat kullanımlı ve yüksek perfor manslı bir cihazdır. Bu kılavuz afla¤ıdakileri kapsamaktadır: • Güvenlik kuralları • Kullanım ve bakım •...
- Page 41 Ölçümler, a¤ırlık: Testere a¤ızını gerin, de¤ifltirin Uzunluk: 230 mm Dikkat! A¤ırlık: 530 g Motor: Voltaj: 230 Volt, 50/60 Hz Bilgi: Enerji sarfiyati: 80 Watt, KB 5 Poet zdvih: 2000 - 4500 min Tutma kabzasindaki: < 2,5 m/s Gürültü yayilimi: LPA 87 dB(A) LWA 100 dB(A) Genel ölçüm güvensizli i...
- Page 42 fiiv açısını ayarlayın 1. Sıkıfltırma cıvatasını altı köfleli imbus anahtarı 1 ile (fiekil 3) çözün. 2. Testere sehpasını (2) istedi¤iniz fliv açısına ayarlayın ve sıkıfltırma cıvatasını tekrar sıkın. Paralel dayamayı ayarlayın 1. Sıkıfltırma cıvatası 1’i (fiekil 4) birlikte verilmifl altı köfleli imbus anahtar ile çözün. Dikkat: 2.
- Page 43 Cihacın ortadan kaldırılması (Atılması) Lütfen cihazı normal çöp içine atmayınız! Cihaz Üreticinin adı ve adresi: içerisinde geri dönüşümü mümkün parçalar var- PROXXON S.A. dır. Bu konuyla ilgili sorularınızı lütfen çöp toplama 6-10, Härebierg kuruluşuna veya di er belediye kurumlarına L-6868 Wecker yöneltebilirsiniz.
- Page 44 - 44 -...
- Page 45 Uwaga! Wskazówka: - 45 -...
- Page 46 Uwaga! Wskazówka! Uwaga: - 46 -...
- Page 47 - 47 -...
- Page 48 - 48 -...
- Page 49 - 49 -...
- Page 50 Внимание! Указание: Внимание! Указание: Внимание: - 50 -...
- Page 51 - 51 -...
- Page 52 PROXXON Stichsäge STS/E Artikel-No. 28530 Et.-Nr.: Benennung 28530 - 01 Sägeblatt Saw blade 28530 - 02 Gewindestift Set screw 28530 - 03 Blatthalterung Blade holder 28530 - 04 Buchse Bushing 28530 - 05 Stössel Slider 28530 - 06 Ring Ring...
- Page 53 - 53 -...
- Page 54 - 54 -...
- Page 55 - 55 -...
- Page 56 - 56 -...
- Page 57 Servisní upozornění Сервисное обслуживание Všechny výrobky PROXXON se po výrobě pečlivě kontrolují. Pokud přesto dojde k závadě, obra te se Все изделия компании PROXXON после prosím na prodejce, u kterého jste výrobek koupili. Jen изготовления...
- Page 58 Service-Hinweis Avvertenze per l’assistenza Alle PROXXON-Produkte werden nach der Produktion Dopo la produzione tutti i prodotti PROXXON vengono sorgfältig geprüft. Sollte dennoch ein Defekt auftreten, sottoposti ad un controllo accurato. Qualora si dovesse wenden Sie sich bitte an den Händler, von dem Sie das comunque verificare un difetto, si prega di rivolgersi al Produkt gekauft haben.
