I

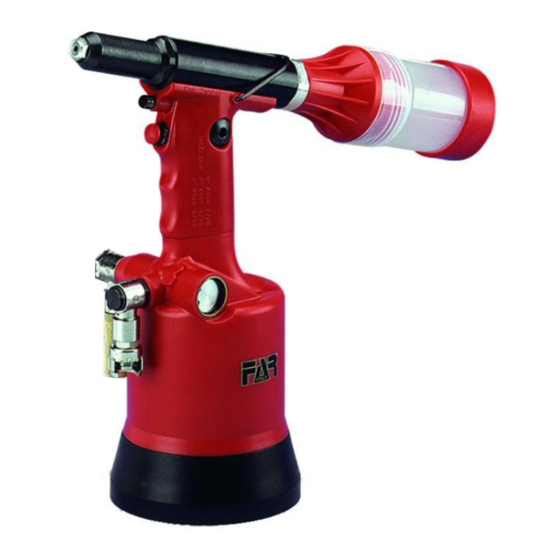

RIVETTATRICE OLEOPNEUMATICA
PER RIVETTI Ø 4,8* ÷ 7,8** (*Escluso alluminio **Solo alluminio)
FARBOLT, MAGNA-LOK
• ISTRUZIONI USO
• MANUTENZIONE
• AVVERTENZE
GB
OIL PNEUMATIC RIVETING TOOL
FOR RIVETS Ø 4,8* ÷ 7,8** (*Aluminium Excluded **Aluminium only)
FARBOLT, MAGNA-LOK
• INSTRUCTIONS FOR USE
• MAINTENANCE
• NOTICES
F
PISTOLET A RIVETER OLEOPNEUMATIQUE
POUR RIVETS Ø 4,8* ÷ 7,8** (*Sauf Aluminium **Seulement Aluminium)
FARBOLT, MAGNA-LOK
• MODE D'EMPLOI
• ENTRETIEN
• NOTICES
D
ÖLPNEUMATISCHES NIETWERKZEUG
FÜR NIETE Ø 4,8* ÷ 7,8** (*Alu ausgeschlossen **Nur Aluminium)
FARBOLT, MAGNA-LOK
• BEDIENUNGSANLEITUNG
• WARTUNG
• HINWEISE
E
REMACHADORA OLEONEUMATICA
PARA REMACHESØ 4,8* ÷ 7,8** (*Excluido en Aluminio **Solo en Aluminio)
FARBOLT, MAGNA-LOK
• INSTRUCCIONES DE USO
• MANUTENCION
• ADVERTENCIAS
®
, MONOBOLT
®
(3/16" - 1/4")
®
®
, MONOBOLT
(3/16" - 1/4")
®
, MONOBOLT
®
(3/16" - 1/4")
®
®
, MONOBOLT
(3/16" - 1/4")
®
®
, MONOBOLT
(3/16" - 1/4")
RAC 170
Advertisement
Table of Contents
Related Manuals for FAR RAC 170
Summary of Contents for FAR RAC 170
- Page 1 RAC 170 RIVETTATRICE OLEOPNEUMATICA PER RIVETTI Ø 4,8* ÷ 7,8** (*Escluso alluminio **Solo alluminio) FARBOLT, MAGNA-LOK ® , MONOBOLT ® (3/16” - 1/4”) • ISTRUZIONI USO • MANUTENZIONE • AVVERTENZE OIL PNEUMATIC RIVETING TOOL FOR RIVETS Ø 4,8* ÷ 7,8** (*Aluminium Excluded **Aluminium only) ®...
- Page 2 è conforme ai requisiti essenziali di sicurezza previsti dal DPR 459/96 di attuazione delle Direttive CEE 89/392 e 91/368 e successive modificazioni ed integrazioni. The undersigned Far S.r.l., having its office in Quarto Inferiore (BO), Via Giovanni XXIII No. 2, herewith DECLARES...
-
Page 3: Table Of Contents
RAC 170 RAC 170 INDICE AVVERTENZE DI SICUREZZA ..................... pag. 4 IDENTIFICAZIONE DELLA RIVETTATRICE ................ pag. 8 NOTE GENERALI E CAMPO DI APPLICAZIONE ..............pag. 8 PARTI PRINCIPALI ......................pag. 10 DATI TECNICI ........................pag. 12 USO DELLA RIVETTATRICE ....................pag. 14 MANUTENZIONE E CAMBIO DI FORMATO .............. -
Page 4: Avvertenze Di Sicurezza
FAR s.r.l. authorized service centers trascuratezza delle autorizzati dalla FAR s.r.l. e fare uso and use only original spare parts. FAR s.r.l. seguenti avvertenze di esclusivo di pezzi di ricambio originali. La may not be held liable for damages from sicurezza può... -
Page 5: Sicherheitsmassnahmen Und Bestimmungen
Originalersatzteile exclusivamente piezas de repuesto responsabilité pour les dommages dus à des verwenden. Die Firma FAR s.r.l. haftet nicht originales. FAR s.r.l. declina cualquier pièces défectueuses qui interviendraient für durch defekte Teile verursachte Schäden, responsabilidad por daños ocasionados por suite au non-respect de la notice ci-dessus sofern diese auf die Mißachtung der o.g. - Page 6 • Do not carry the connected tool by pulling to avoid any consequence for your and the hose. The hole must be far from any other people’s security and to allow the • Non lasciare che persone estranee al lavoro heating sources or from cutting parts.
- Page 7 RAC 170 RAC 170 INSTRUCTIONS ET MESURES SICHERHEITSMASSNAHMEN ADVERTENCIAS Y MEDIDAS DE DE SECURITE UND BESTIMMUNGEN SALVAGUARDIA • Le plan et la fabrication de l’outil ont été faits • Das Werkzeug ist so gebaut, daß der • Se aconseja, si posible, el empleo de un pour obtenir le niveau maxi de 85 dB (A) de Lärmpegel A nicht mehr als 85 dB (A) am...
-
Page 8: Identificazione Della Rivettatrice
IDENTIFICAZIONE DELLA RIVETTATRICE La rivettatrice RAC 170 è identificata da una targhetta adesiva indicante nome e indirizzo costruttore e modello. In caso di richiesta di assistenza tecnica fare sempre riferimento ai dati riportati sulla targhetta. NOTE GENERALI E CAMPO DI APPLICAZIONE L’uso dell’utensile è... -
Page 9: Tool Identification
IDENTIFICACION DE LA REMACHADORA La remachadora RAC 170 se identifica por una placa adhesiva en la que se encuentran el nombre y la dirección del fabricante y el modelo. Al consultar con el servicio de asistencia técnica, mencionar siempre los datos en la placa. -
Page 10: Parti Principali
RAC 170 RAC 170 PARTI PRINCIPALI A) ........................................Ugello B) ....................................Attacco bilanciatore C) ......................................Serbatoio D) ................................Levetta chiusura aspirazione E) ....................................Pulsante di trazione F) ....................................Tappo serbatoio olio G) ................................Allacciamento aria compressa H) ...................................Cannotto porta ugello I) ....................................Fondello di protezione Ø24 Ø60... -
Page 11: Main Components
RAC 170 RAC 170 MAIN COMPONENTS A) ........................................Nozzle B) .....................................Balancer connection C) ..................................... Nails container D) ...................................Suction opening lever E) ..................................Tensile strenght button F) ......................................Oil tank plug G) ................................. Compressed air connection H) .....................................Head carring nozzle I) ....................................Protection bottom PARTIES PRINCIPALES A) ........................................Buse... -
Page 12: Dati Tecnici
RAC 170 RAC 170 DATI TECNICI • Pressione di esercizio ............................6 BAR • Diametro interno minimo tubo alimentazione aria compressa............ø min. = 8 mm • Consumo aria per ciclo ...........................10,9 Lt. • Potenza Massima ..........................6 BAR-2000 Kg •... -
Page 13: Technical Data
RAC 170 RAC 170 TECHNICAL DATA • Working pressure ........................6 BAR • Min. int. diam. of the compressed air feeding hose ..........min. diam = 8 mm • Air consumption per cycle ..................... 10,9 Lt. • Max power ......................... 6 BAR-2000 Kg •... -
Page 14: Uso Della Rivettatrice
RAC 170 RAC 170 USO DELLA RIVETTATRICE Il chiodo troncato dopo il serraggio del rivetto, viene aspirato dalla rivettatrice ed espulso dalla parte posteriore all’interno dell’apposito serbatoio (B). L’aspirazione si attiva mediante la rotazione della levetta (A). Mediante il sistema di aspirazione del chiodo, il rivetto resta posizionato sull’ugello anche tenendo la testa della rivettatrice rivolta verso il basso, aumentando notevolmente la praticità... -
Page 15: How To Use Your Riveting Tool
RAC 170 RAC 170 HOW TO USE YOUR RIVETING TOOL After the clamping, the sheared nail is piped by the riveting tool and ejected from the back into the special container (B). By swinging the lever (A) you can activate the suction. By the suction nail system, the rivet remains in the nozzle also turning over the head of the riveting tool downwards: this detail increases a lot the usefulness of the riveting tool. -
Page 16: Manutenzione E Cambio Di Formato
Smontare il cannotto porta ugello (A) servendosi di una chiave commerciale di mm 27. Una volta rimosso il cannotto porta ugello, servirsi di due chiavi commerciali di mm 18 e mm 13 per smontare il mandrino (B) da cui saranno estratti i morsetti (C). La rivettatrice RAC 170 può... -
Page 17: Maintenance And Change Of Size
Enlever la tête porte buse (A) en utilisant une clé plate standard de 27 mm. ensuite, au moyen de deux clés plates standard de 18 mm et 13 mm, enlever la broche (B), d’où on doit extraire les étaux (C). Le pistolet RAC 170 peut être utilisée avec les rivets FARBOLT, MONOBOLT ®... -
Page 18: Rabbocco Olio Circuito Oleodinamico
RAC 170 RAC 170 RABBOCCO OLIO CIRCUITO OLEODINAMICO Il rabbocco dell’olio del circuito oleodinamico si rende necessario dopo un lungo periodo di lavoro, quando si avverte un calo di corsa della rivettatrice. Procedere quindi come segue: con rivettatrice in sosta e non alimentata, tenuta in posizione orizzontale, rimuovere il tappo (A) servendosi della chiave a brugola di mm 5 (in dotazione), durante questa operazione prestare la massima attenzione per evitare fuoriuscite di olio. -
Page 19: Tooping Up The Oil-Dynamic Circuit
RAC 170 RAC 170 TOPPING UP THE OIL-DYNAMIC CIRCUIT You need to top up the oil-dynamic circuit after a long period of work, when you note a power loss. Put the riveting tool (DWELL AND NOT FED) in a horizontal position and remove the plug (A), by means of a 5 mm Allen wrench (equipped with the riveting tool); during this operation, check the oil level in order to avoid any overflowing. -
Page 20: Parti Di Ricambio
PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO 24 D 23 D 22 A 21 A 12 94 92 C 93 C 52 B 54 B 53 B 61 B 22A(x1) 21A(x1) KIT A 53B(x3) 52B(x1) 54B(x1) - Page 21 ° COD. Qt. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG 1 717021 1 Ugello per rivetto ø 4,8 Cu/Acc. Nozzle for rivet ø 4,8 Cu/Steel Buse pour rivets ø 4,8 Cu/Acier Mundstück für Nieten ø 4,8 Cu/Stahl 2 711271 1 Cannotto porta ugello Head carrying nozzle Tête porte buse Düsenträger...
- Page 22 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO 24 D 23 D 22 A 21 A 12 94 92 C 93 C 52 B 54 B 53 B 61 B 22A(x1) 21A(x1) KIT A 53B(x3) 52B(x1) 54B(x1)
- Page 23 ° COD. Qt. DESCRIZIONE DESCRIPTION DESCRIPTION BESCHREIBUNG 85 717016 1 Ugello per rivetto Monobolt 3/16” Nozzle for rivet Monobolt 3/16” Buse pour rivets Monobolt 3/16” Mundstück für Nieten Monobolt 3/16” 87 711234 1 Rullino INA 2x11,8 Pin INA 2x11,8 Molette INA 2x11,8 Bolzen INA 2x11,8 88 711386 1 OR 2-45 Parker O Ring 2-45 Parker...
- Page 24 20099 Sesto San Giovanni - Milano - Italy Via Giovanni XXIII, 2 Via Archimede, 8 Tel. +39 - 051 6009511 - TELEFAX +39 - 051 767443 Tel. +39 - 02 2409634 - TELEFAX +39 - 02 26222279 E-mail: export@far.bo.it - itacom@far.bo.it WEB: www.far.bo.it...
