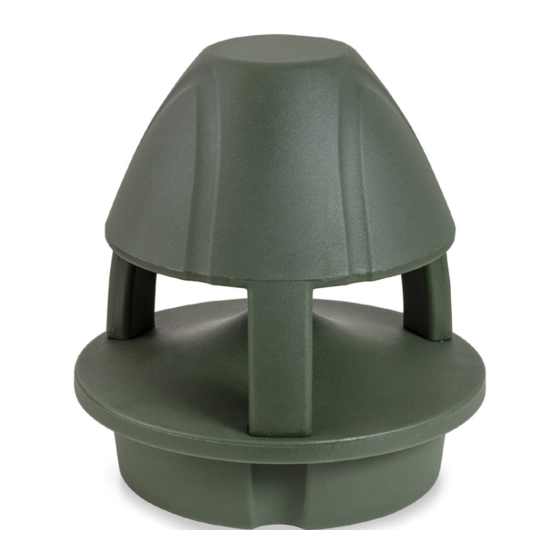

Ip56 coaxial speaker with 5.25” woofer and 0.75” tweeter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GNS-550X
IP56 Coaxial Speaker with 5.25" Woofer and 0.75" Tweeter
Diffusore Coassiale IP56 con Woofer da 5.25" e Tweeter da
0.75"
User Manual
Manuale d'uso
en-ita
Please read this manual carefully and keep it for future reference
Leggete questo manuale e conservatelo per future consultazioni

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GNS-550X and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HELVIA GNS-550X

Summary of Contents for HELVIA GNS-550X

  • Page 1 GNS-550X IP56 Coaxial Speaker with 5.25” Woofer and 0.75” Tweeter Diffusore Coassiale IP56 con Woofer da 5.25” e Tweeter da 0.75” User Manual Manuale d’uso en-ita Please read this manual carefully and keep it for future reference Leggete questo manuale e conservatelo per future consultazioni...
  • Page 2 Dear value Customer, First, thank you for purchasing a HELVIA® product. Our mission is to offer solutions based on the most up-to-date technologies for all systems integration needs in the private, commercial and corporate sectors. We hope you are satisfied with this product and, if you wish to participate, we would be very pleased to receive your feedback on the operation of this product and possible improvements for the future.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS 1. IMPORTANT SAFETY INSTRUCTIONS ......... 4 2. UNPACKING ..................4 3. PRODUCT OVERVIEW ..............5 3.1. Main Features: ........................5 4. PRODUCT APPEARANCE ..............6 4.1. 3D View ...........................6 5. INSTALLATION .................. 6 5.1. Direct Burial Wire or Conduit ...................7 5.2.

  • Page 4: Important Safety Instructions

    2. UNPACKING Thank you for purchasing your GNS-550X Coaxial Speaker. All units have been rigorously tested before leaving the factory. Carefully unpack the carton and check the contents to ensure that all parts are present and in good conditions:...

  • Page 5: Product Overview

    Of course, it all depends on the level of music you want to provide (back- ground or medium/high volume). The polypropylene construction of the GNS-550X is designed to last under constant exposure to all weather conditions. In particular, UV treatment prevents rapid deterioration of the plastic properties when exposed to sunlight.

  • Page 6: Product Appearance

    GNS-550X IP56 Coaxial Speaker with 5.25” Woofer and 0.75” Tweeter 4. PRODUCT APPEARANCE 4.1. 3D View Loudspeaker Power selector Speaker wires (+,-) 5. INSTALLATION Read these instructions carefully before installing and using the product: When the speaker is installed in any outdoor or indoor location, make sure that the structure on which it is installed is reliable and that the speaker is firmly attached.

  • Page 7: Direct Burial Wire Or Conduit

    5.2. Speaker Connection/Wiring GNS-550X speakers are equipped with a 7-position power selector for 70V, 100V and 8 ohm operation, to better adapt each speaker to the type of line used, the power of the amplifier, and the number of speakers in the system.

  • Page 8: Under-Powering Vs. Over-Powering

    GNS-550X IP56 Coaxial Speaker with 5.25” Woofer and 0.75” Tweeter Solder wires together using waterproof heat shrink tubing to seal. Use waterproof wire connectors. Make connections with immersion-resistant crimp splices. 6. UNDER-POWERING VS. OVER-POWERING Most speaker damage is caused by amplifiers with too little power (wattage).

  • Page 9: Technical Parameters

    GNS-550X IP56 Coaxial Speaker with 5.25” Woofer and 0.75” Tweeter 7. TECHNICAL PARAMETERS 7.1. Specifications Model GNS-550X Speaker Type 2-Way Passive Coaxial RMS Power Impedance 8Ω Sensitivity 88dB (1W @ 1m) Frequency Response 60Hz-20kHz Power Taps @100V 2W, 4W, 8W, 16W, 32W & 8Ω...

  • Page 10: Warranty And Service

    HELVIA must meet the warranty obligations due to any non-compliant materials or manu- facturing defects, by remedying free of charge at HELVIA’s discretion by either repairing or replacing specific parts or the entire equipment. Any defective parts removed by a product in the event of a warranty claim become property of HELVIA.
  • Page 11 SOMMARIO 1. IMPORTANTI ISTRUZIONI DI SICUREZZA .........18 2. CONTENUTO ..................18 3. DESCRIZIONE DEL PRODOTTO ............19 4. ASPETTO DEL PRODOTTO ............20 4.1. Visualizzazione 3D ......................20 5. INSTALLAZIONE ................20 5.1. Cavo o guaina per interramento diretto ..............21 5.2. Connessione Diffusori/Cablaggio.................21 6.

  • Page 12: Importanti Istruzioni Di Sicurezza

    / componenti suggeriti dal produttore. 2. CONTENUTO Grazie per aver acquistato il diffusore coassiale GNS-550X. Tutte le unità sono state rigorosamente testate prima di lasciare la fabbrica. Disimballare con cura la confezione e controllare il contenuto per assicurarsi che tutte le parti siano pre-...

  • Page 13: Descrizione Del Prodotto

    Ovviamente tutto dipende dal livello di musica (sottofondo o medio/alto volume) che si intende offrire. La struttura in polipropilene del GNS-550X è pensata per durare a lungo in condizioni di esposizione costante a qualsiasi condizione metereologica. Il trat- tamento UV, in particolare, evita il rapido deterioramento delle caratteristiche plastiche in caso di esposizione al sole.

  • Page 14: Aspetto Del Prodotto

    GNS-550X Diffusore Coassiale IP56 con Woofer da 5.25” e Tweeter da 0.75” 4. ASPETTO DEL PRODOTTO 4.1. Visualizzazione 3D Altoparlante Selettore di Potenza Cavi di potenza (+,-) 5. INSTALLAZIONE Leggere attentamente queste istruzioni prima di installare e utilizzare il prodotto.

  • Page 15: Cavo O Guaina Per Interramento Diretto

    5.2. Connessione Diffusori/Cablaggio I diffusori GNS-550X sono dotati di un selettore di potenza a 7 posizioni per il funzionamento a 70V, 100V e 8 ohm, per meglio adattare ciascun diffusore al tipo di linea utilizzata, alla potenza dell’amplificatore e al numero di diffusori presenti...

  • Page 16: Scelta Dell'amplificatore

    GNS-550X Diffusore Coassiale IP56 con Woofer da 5.25” e Tweeter da 0.75” Saldare i fili tra loro utilizzando un tubo termorestringente impermea- bile per sigillare. Utilizzare connettori per cavi impermeabili. Eseguire i collegamenti con giunzioni resistenti all’immersione. 6. SCELTA DELL’AMPLIFICATORE La maggior parte dei danni ai diffusori è...

  • Page 17: Parametri Tecnici

    GNS-550X Diffusore Coassiale IP56 con Woofer da 5.25” e Tweeter da 0.75” 7. PARAMETRI TECNICI 7.1. Specifiche Tecniche Modello GNS-550X Tipo di Diffusore Diffusore Coassiale a 2 vie Potenza RMS Impedenza 8Ω Sensibilità 88dB (1W @ 1m) Risposta in Frequenza...

  • Page 18: Garanzia E Assistenza

    Eventuali parti difettose rimosse da un prodotto in caso di intervento di garanzia diventano di proprietà di HELVIA. Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore o all’installatore HELVIA con prova di acquisto originale (scontrino o fattura).
  • Page 20 This product is imported in the European Union by Questo prodotto è importato nell’Unione Europea da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy HELVIA is a registered trademark of FRENEXPORT SPA - Italy ®...
