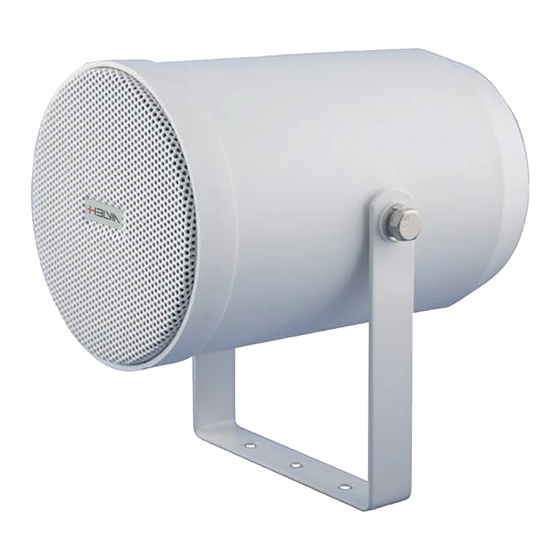

20W 2-Way Projection Speaker for PA Applications
Proiettore Sonoro a 2-Vie da 20W per applicazioni PA
User Manual
Manuale d'uso
en-ita
Set up your solutions
Please read this manual carefully and keep it for future reference
Leggete questo manuale e conservatelo per future consultazioni

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVOCA 20P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HELVIA EVOCA 20P

Summary of Contents for HELVIA EVOCA 20P

  • Page 1 20W 2-Way Projection Speaker for PA Applications Proiettore Sonoro a 2-Vie da 20W per applicazioni PA User Manual Manuale d’uso en-ita Set up your solutions Please read this manual carefully and keep it for future reference Leggete questo manuale e conservatelo per future consultazioni...
  • Page 2 Set up your solutions Dear value Customer, First, thank you for purchasing a HELVIA® product. Our mission is to offer solutions based on the most up-to-date technologies for all systems integration needs in the private, commercial and corporate sectors. We hope you are satisfied with this product and, if you wish to participate, we would be very pleased to receive your feedback on the operation of this product and possible improvements for the future.

  • Page 3: Table Of Contents

    2. UNPACKING Thank you for purchasing your EVOCA 20P sound projector. All units have been rigorously tested before leaving the factory. Carefully unpack the carton and check the contents to ensure that all parts are present and in good conditions:...

  • Page 4: Product Overview

    3. PRODUCT OVERVIEW HELVIA EVOCA 20P is high efficiency sound projectors designed to provide good speech intelligibility and background music in a wide variation of applications, and are perfect suited to be used in large 100V broadcast systems such as shopping malls, stations, airports, etc.

  • Page 5: Product Appearance

    EVOCA 20P 20W 2-Way Projection Speaker for PA Applications 4. PRODUCT APPEARANCE 200mm (7.87”) 245mm (9.65”) 124mm (4.88”) Ø7,5mm 60mm (2.36”) 5. INSTALLATION Read these instructions carefully before installing and using the product. When the speaker is installed on ceilings or walls, check that the structure is reli- able and the speaker is firmly attached.

  • Page 6: Speaker Connection

    20W 2-Way Projection Speaker for PA Applications 5.1. Speaker Connection EVOCA 20P sound projector is equipped with a built-in line transformer with 3 power taps, to better adapt each speaker to the type of line (constant voltage @ 100V), the power of the amplifier, and the number of speakers in the system.

  • Page 7: Frequency Response Chart

    EVOCA 20P 20W 2-Way Projection Speaker for PA Applications EVOCA 20P Frequency Response 7. FREQUENCY RESPONSE CHART Risposta in Frequenza NOTE: Frequency chart below shows dB SPL (1W @ 1m). (dB SPL, 1W @ 1m) dB SPL Frequency (Hz) 8. SPECIFICATIONS...

  • Page 8: Warranty And Service

    HELVIA must meet the warranty obligations due to any non-compliant materials or manu- facturing defects, by remedying free of charge at HELVIA’s discretion by either repairing or replacing specific parts or the entire equipment. Any defective parts removed by a product in the event of a warranty claim become property of HELVIA.

  • Page 9: Importanti Istruzioni Di Sicurezza

    / componenti suggeriti dal produttore. 2. CONTENUTO DELL’IMBALLO Grazie per aver acquistato il proiettore sonoro EVOCA 20P. Tutte le unità sono state rigorosamente testate prima di lasciare la fabbrica. Disimballare con cura la confezione e controllare il contenuto per assicurarsi che tutte le parti siano pre-...

  • Page 10: Descrizione Del Prodotto

    0.5”. La potenza è regolabile grazie al trasformatore di linea integrato da 100V con uscite da 20W, 10W e 5W a 100V. EVOCA 20P può essere facilmente montato su qualsiasi parete o soffitto utilizzando la staffa di montaggio in acciaio inossidabile.

  • Page 11: Aspetto Del Prodotto

    EVOCA 20P Proiettore Sonoro a 2-Vie da 20W per applicazioni PA 4. ASPETTO DEL PRODOTTO 200mm (7.87”) 245mm (9.65”) 124mm (4.88”) Ø7,5mm 60mm (2.36”) 5. INSTALLAZIONE Leggere attentamente queste istruzioni prima di installare e utilizzare il prodotto. Quando l’altoparlante è installato su un soffitto o un muro, verificare che la strut- tura sia affidabile e che l’altoparlante sia saldamente fissato.

  • Page 12: Connessione Del Diffusore

    EVOCA 20P Proiettore Sonoro a 2-Vie da 20W per applicazioni PA 5.1. Connessione del Diffusore Il GLOBE-410W è dotato di un trasformatore di linea incorporato con 3 livelli di potenza, per adattare meglio ciascun altoparlante al tipo di linea (tensione costante @ 100 V), alla potenza dell’amplificatore e al numero di altoparlanti sulla...

  • Page 13: Risposta In Frequenza

    EVOCA 20P Proiettore Sonoro a 2-Vie da 20W per applicazioni PA EVOCA 20P Frequency Response 7. RISPOSTA IN FREQUENZA Risposta in Frequenza (dB SPL, 1W @ 1m) NOTA: Tutti i grafici di seguito esprimono dB SPL (1W @ 1m). dB SPL Frequency (Hz) 8.

  • Page 14: Garanzia E Assistenza

    Eventuali parti difettose rimosse da un prodotto in caso di intervento di garanzia diventano di proprietà di HELVIA. Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore o all’installatore HELVIA con prova di acquisto originale (scontrino o fattura).
  • Page 15 EVOCA 20P Proiettore Sonoro a 2-Vie da 20W per applicazioni PA...
