- Page 1 GALA X Series Quick-Mount Coaxial Ceiling Speakers User Manual Manuale d’uso en-ita Please read this manual carefully and keep it for future reference Leggete questo manuale e conservatelo per future consultazioni...
- Page 2 Dear value Customer, First, thank you for purchasing a HELVIA® product. Our mission is to offer solutions based on the most up-to-date technologies for all systems integration needs in the private, commercial and corporate sectors. We hope you are satisfied with this product and, if you wish to participate, we would be very pleased to receive your feedback on the operation of this product and possible improvements for the future.
-
Page 3: Table Of Contents
TABLE OF CONTENTS 1. IMPORTANT SAFETY INSTRUCTIONS ......... 4 2. UNPACKING ..................4 3. PRODUCT OVERVIEW ..............5 3.1. Features: ..........................5 4. PRODUCT APPEARANCE ..............6 5. INSTALLATION ...................7 5.1. Speaker Installation ......................7 5.2. Speaker Connection......................8 6. UNDER-POWERING VS OVER-POWERING ........ 9 6.1. -
Page 4: Important Safety Instructions
2. UNPACKING Thank you for purchasing your GALA X Series ceiling speakers. All units have been rigorously tested before leaving the factory. Carefully unpack the carton and check the contents to ensure that all parts are present and in good conditions:... -
Page 5: Product Overview

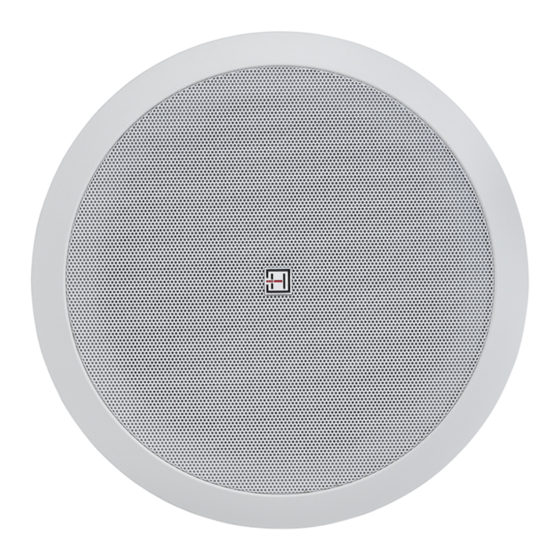

3. PRODUCT OVERVIEW GALA X Series offers powerful and accurate coaxial loudspeakers with woofer diameters ranging from 5,25” to 8”, and powers from 20W to 40W RMS. They can be used with standard 70/100V professional amplifiers, and provide transparent and brilliant sound. -
Page 6: Product Appearance
GALA X Series Quick-Mount Coaxial Ceiling Speakers 4. PRODUCT APPEARANCE GALA-520XW Size 90mm Ø203mm Ø172mm Ø203mm GALA-630XW Size 95mm Ø233mm Ø202mm Ø233mm GALA-840XW Size 105mm Ø276mm Ø246mm Ø276mm... -
Page 7: Installation
GALA X Series Quick-Mount Coaxial Ceiling Speakers 5. INSTALLATION Read these instructions carefully before installing and using the product. When the speaker is installed on ceilings, check that the structure is reliable and the speaker is firmly attached. Do not use nails, adhesives or other unauthorized devices. Long-term use and vibrations may cause it to fall easily. -
Page 8: Speaker Connection
Connection” at page 8). y Step5: Insert the speaker into the ceiling. Rotate the mounting screw clockwise y Step6: Install the speaker grille. 5.2. Speaker Connection GALA X Series speakers are equipped with a built-in line transformer with 2 power... -
Page 9: Under-Powering Vs Over-Powering
GALA X Series Quick-Mount Coaxial Ceiling Speakers taps, to better adapt each speaker to the type of line (constant voltage @ 70V or 100V), the power of the amplifier, and the number of speakers in the system. When connect the speaker to the 70/100V line, pay attention to wire colors. Please refer to the following table when connect them to the line. -
Page 10: Technical Parameters
GALA X Series Quick-Mount Coaxial Ceiling Speakers 20W tap position, you need an amplifier with at least 5x20=100W. A good rule of thumb is to use an amplifier with 20% greater power; in this case, an amplifier with 120W or more. -
Page 11: Specifications
GALA X Series Quick-Mount Coaxial Ceiling Speakers GALA-840XW dB SPL Frequency (Hz) 7.2. Specifications Model GALA-520XW GALA-630XW GALA-840XW Speaker Type 2-Way Passive, Coaxial Line Voltage 70V/100V 70V/100V 70V/100V Line Transformer Built-in, 2 power taps Power @ 100V 10W/20W 15W/30W 20W/40W 5W/10W 7.5W/15W... -
Page 12: Warranty And Service
HELVIA must meet the warranty obligations due to any non-compliant materials or manu- facturing defects, by remedying free of charge at HELVIA’s discretion by either repairing or replacing specific parts or the entire equipment. Any defective parts removed by a product in the event of a warranty claim become property of HELVIA. - Page 13 SOMMARIO 1. IMPORTANTI ISTRUZIONI DI SICUREZZA .........14 2. CONTENUTO DELL’IMBALLO............14 3. DESCRIZIONE DEL PRODOTTO ............15 3.1. Caratteristiche: ........................15 4. ASPETTO DEL PRODOTTO ............16 5. INSTALLAZIONE ................17 5.1. Installazione del Diffusore....................17 5.2. Connessione del Diffusore ....................18 6. SCELTA DELL’AMPLIFICATORE ............19 6.1. Esempio di configurazione di sistema a 70V/100V ..........19 7.
-
Page 14: Importanti Istruzioni Di Sicurezza
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido 1. IMPORTANTI ISTRUZIONI DI SICUREZZA y Leggete queste istruzioni y Conservate queste istruzioni y Rispettate tutte le avvertenze y Seguite tutte le istruzioni Acqua / Umidità L’apparecchio deve essere protetto dall’umidità e dalla pioggia, non può essere usato in prossimità... -
Page 15: Descrizione Del Prodotto
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido restituita al produttore, è importante che questa venga restituita nella confezio- ne originale del produttore. Si prega di non intraprendere alcuna azione senza prima averci contattato. I nostri prodotti sono soggetti a un processo continuo di sviluppo. -
Page 16: Aspetto Del Prodotto
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido 4. ASPETTO DEL PRODOTTO Dimensioni GALA-520XW 90mm Ø203mm Ø172mm Ø203mm Dimensioni GALA-630XW 95mm Ø233mm Ø202mm Ø233mm Dimensioni GALA-840XW 105mm Ø276mm Ø246mm Ø276mm... -
Page 17: Installazione
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido 5. INSTALLAZIONE Leggere attentamente queste istruzioni prima di installare e utilizzare il prodotto. Quando l’altoparlante è installato su un soffitto, verificare che la struttura sia affidabile e che l’altoparlante sia saldamente fissato. Non utilizzare chiodi, adesivi o altri dispositivi non autorizzati. -
Page 18: Connessione Del Diffusore
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido y Passaggio 3: Rimuovere la griglia con l’utensile a uncino (in dotazione). y Passaggio 4: Collegare i cavi dell’uscita audio a tensione costante ai terminali elettrici (consultare “5.2. Connessione del Diffusore” a pagina 18). y Passaggio 5: Inserire il diffusore nel foro e avvitare le viti di fissaggio. -
Page 19: Scelta Dell'amplificatore
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido 70V o 100V, alla potenza dell’amplificatore e al numero di altoparlanti nel sistema . Quando si collega l’altoparlante alla linea 70V/100V, prestare attenzione ai colori dei fili. Fare riferimento alla tabella seguente quando si collegano alla linea. Wire Color GALA-56W GALA-61W... -
Page 20: Parametri Tecnici
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido potenza di ciascun diffusore non può superare la potenza di uscita (in watt) dell’amplificatore a 70V/100V. L’esempio sopra mostra 5 altoparlanti in un sistema da 100V. Se sui diffusori si usa una poten- za di 20W, è... - Page 21 Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido GALA-85W dB SPL Frequency (Hz)
-
Page 22: Specifiche
Serie GALA X Diffusori Coassiali da Incasso a Montaggio Rapido 7.2. Specifiche Modello GALA-520XW GALA-630XW GALA-840XW Tipo di diffusore 2-Way Passive, Coaxial Tipo di Linea 70V/100V 70V/100V 70V/100V Trasformatore di Linea Built-in, 2 power taps Potenze a 100V 10W/20W 15W/30W 20W/40W Potenze a 70V 5W/10W... -
Page 23: Garanzia E Assistenza
Eventuali parti difettose rimosse da un prodotto in caso di intervento di garanzia diventano di proprietà di HELVIA. Durante il periodo di garanzia, i prodotti difettosi possono essere restituiti al rivenditore o all’installatore HELVIA con prova di acquisto originale (scontrino o fattura). - Page 24 This product is imported in the European Union by Questo prodotto è importato nell’Unione Europea da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy HELVIA is a registered trademark of FRENEXPORT SPA - Italy ®...
