Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
MANUALE D'ISTALLAZIONE
STAR 500 (23105052-53)

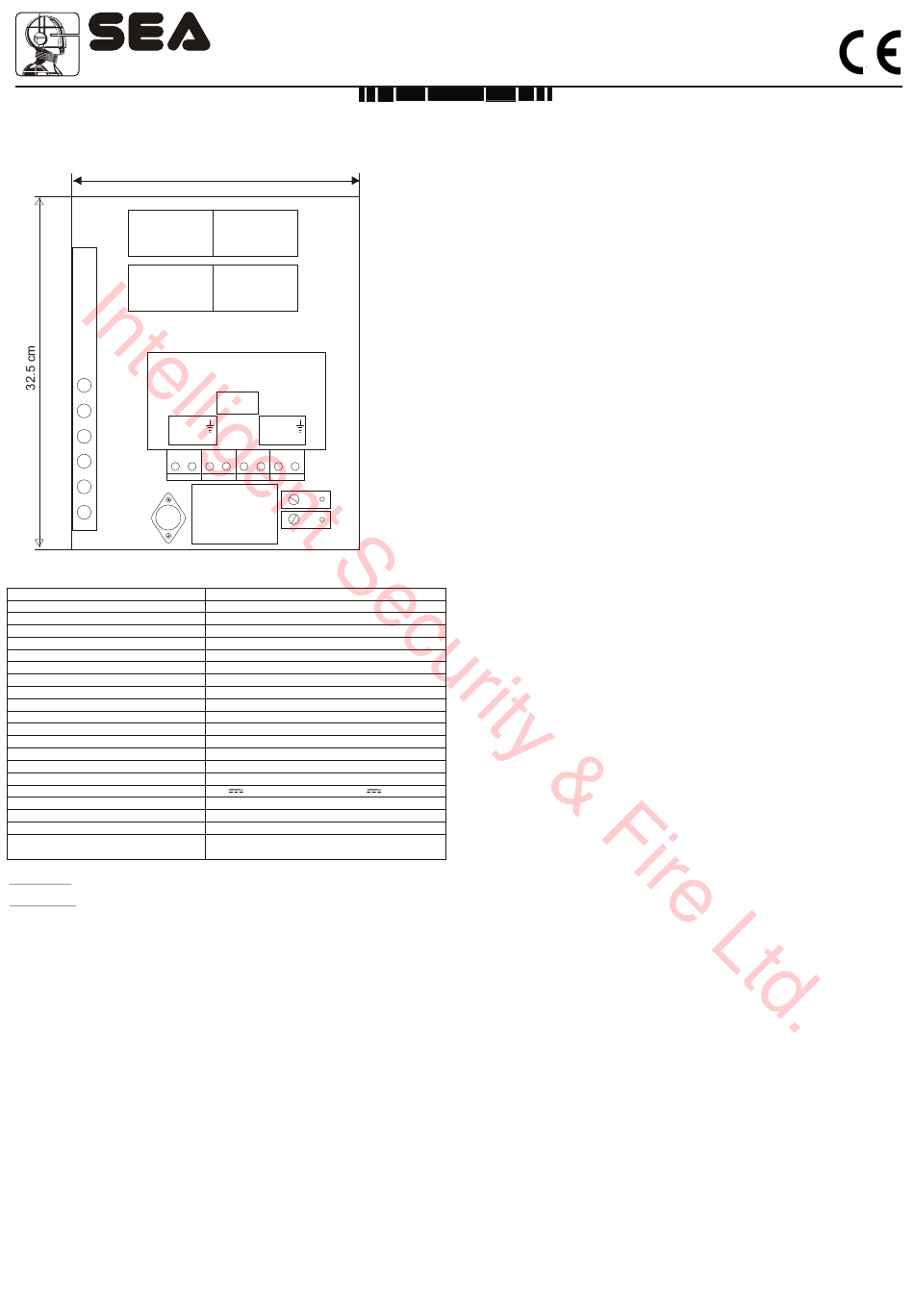

Layout
BAT 1
BAT 2
L6
L5
N L
L4
L3
L2
L1
CARATTERISTICHE TECNICHE
Potenza carico (VA)
Autonomia
Autonomia in stand-by (a vuoto)
Tensione d'entrata ca.
Tensione di intervento inverter
Tempo di intervento da rete
Tempo di commutazione da UPS
Tensione di uscita inverter
Forma d'onda inverter
Fusibili di protezione entrata
Fusibile protezione batteria
Protezione sovraccarico inverter
Carica batterie centellinare
Tempo di ricarica completa
Tempo minimo di ricarica
Entrata e Uscita
Tensione totale accumulatori
Batterie al piombo ermetiche
Umidità relativa di lavoro
Temperatura di lavoro
Led indicatori
ATTENZIONE: TUTTE LE OPERAZIONI PER IL MONTAGGIO DEVONO ESSERE SVOLTE A RETE
DISATTIVATA, BATTERIA E RETE DISINSERITE.
ATTENZIONE: NON UTILIZZARE CON CARICHI SUPERIORI AI 500VA.
PREDISPOSIZIONI
Leggere attentamente il manuale di installazione in quanto fornisce
importanti indicazioni riguardanti la sicurezza, l'installazione, l'uso e la
manutenzione.
L'installazione, la manutenzione, la riparazione, i controlli e l'eventuale
messa fuori servizio del prodotto dovrà essere eseguita esclusivamente
da personale qualificato.
E' importante per la sicurezza delle persone seguire attentamente tutte le
avvertenze e le istruzioni presenti in questo manuale. Un'errata
installazione o un errato uso del prodotto può portare a gravi danni alle
persone.
La lunghezza massima dei cavi di alimentazione fra inverter e centrale di
comando non deve essere superiore a 10 m, utilizzando dei cavi con
2
sezione 2,5 mm .
Utilizzare cablaggi con cavi in doppio isolamento (cavi con guaina) sino alle
immediate vicinanze dei morsetti specie per il cavo di alimentazione (230V~ /
115V~).
L'apparecchio non è destinato a essere usato da persone (bambini compresi)
le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza
Cod. 67410222
®
SEA S.r.l.
DIREZIONE E STABILIMENTO:
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. 0861 588341 r.a. Fax 0861 588344
24.5 cm
BATTERIE AGGIUNTIVE
+
-
24V DC
N L
IN
OUT
FUSE 1=2.5A T
FUSE 2=2.5A T
FUSE 3=32A F
500VA
Vedi Tabella 2
10 ore
230V~ frequenza 50Hz o 115V~ 60Hz
187V ± 2% / 250 ± 2%~
Minore di 2-3 mS
Minore di 1mS
230V~ ± 5% o 115V ± 5% sincrona con la rete (PLL)
Sinusoidale, distorsione minore del 10% ±0,2%
N°2 da 2,5AT
N°1 da 32A.FF. (super fast)
Elettronica con indicazione a Led interni (Tab.1)
A tensione stabilizzata con limitatore a 0,5A
Circa 12 ore
Circa 2 ore
Con morsettiera a vite
24V
(tensione di ricarica 27,6 V
N°2 da 7Ah con ingresso per batteria esterna supplementare
0-90% non condensante
0-40 °C
Operativo, Emergenza, Potenza limite,
Sovraccarico, Batteria minima, Fine autonomia
http://www.seateam.com
e-mail:seacom@seateam.com (Uff. Comm.le)
Italiano
di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare,
attraverso l'intermediazione di una persona responsabile della loro sicurezza,
di una sorveglianza o di istruzioni riguardanti l'uso
bambini devono essere sorvegliati per sincerarsi che non giochino con
l'apparecchio.
Prevedere sulla rete di alimentazione dell'automazione un dispositivo che
assicuri la disconnessione completa onnipolare dalla rete, con una distanza di
apertura dei contatti in ciascun polo di almeno 3 mm. Tali dispositivi di
disconnessione devono essere previsti nella rete di alimentazione
conformemente alle regole di installazione e devono essere direttamente
collegati ai morsetti di alimentazione.
E' necessario mantenere adeguatamente lontani (almeno 2.5 mm in aria) i
conduttori in bassa tensione (230V~) dai conduttori in bassissima tensione di
sicurezza (SELV) oppure utilizzare una adeguata guaina che fornisca un
isolamento supplementare ed avente uno spessore di almeno 1 mm.
Prestare attenzione in fase di installazione che i cavi di alimentazione e di
interconnessione non possano entrare in contatto con estremità appuntite o
taglienti.
Smaltire i materiali di imballo (plastica, cartone, polistirolo, ecc.) rispettando le
norme vigenti. Non lasciare buste di nylon e polistirolo a portata dei bambini.
Conservare le istruzioni per allegarle al fascicolo tecnico e per consultazioni
future.
Questo prodotto è stato progettato e costruito esclusivamente per l'utilizzo
indicato in questa documentazione.
Usi non indicati in questa documentazione potrebbero essere fonte di danni
al prodotto e fonte di pericolo.
La SEA declina qualsiasi responsabilità derivante dall'uso improprio o diverso
da quello per cui è destinato ed indicato nella presente documentazione.
Non installare il prodotto in atmosfera esplosiva.
La SEA declina qualsiasi responsabilità dall'inosservanza della buona tecnica
nella costruzione delle chiusure (porte, cancelli, ecc.), nonché dalle
deformazioni che potrebbero verificarsi durante l'uso.
Togliere l'alimentazione elettrica prima di qualsiasi intervento sull'impianto e
scollegare le batterie.
Verficare se l'impianto di terra è realizzato correttamente: collegare tutte le
)
parti metalliche della chiusura (porte, cancelli, ecc.) e tutti i componenti
dell'impianto provvisti di morsetto di terra.
Applicare su tutti i dispositivi di sicurezza (fotocellule, coste sensibili, ecc.)
necessari a proteggere l'area da pericoli di schiacciamento, convogliamento,
cesoiamento.
La SEA declina ogni responsabilità ai fini della sicurezza e del buon
funzionamento dell'automazione se vengono impiegati componenti di altri
produttori.
Usare esclusivamente parti originali per qualsiasi manutenzione o
riparazione.
Non eseguire alcuna modifica ai componenti dell'automazione se non
espressamente autorizzata dalla SEA.
Istruire l'utilizzatore dell'impianto per quanto riguarda i sistemi di comando
applicati e l'esecuzione dell'apertura manuale in caso di emergenza.
Tutto quello che non è espressamente previsto in queste istruzioni non è
permesso.
REV. 06 - 04/2010
seatec@seateam.com (Uff. Tecnico)
dell'apparecchio.
I
1
