Unit: mm
Nominal Diagonal & Aspect
Model Number
AR92WH2
AR100WH2
AR110WH2
AR120WH2
AR135WH2
AR150WH2
AR165WH2
AR180WH2
AR200WH2
AR100H2
AR120H2
AR135H2
AR92DHD3
AR100DHD3
AR110DHD3
AR120DHD3
AR135DHD3
AR150DHD3
AR103WH2-WIDE
103"(2.35:1)
AR138WH2-WIDE
138"(2.35:1)
AR158WH2-WIDE
158"(2.35:1)
Unit: inch
Nominal Diagonal & Aspect
Model Number
AR92WH2
AR100WH2
AR110WH2
AR120WH2
AR135WH2
AR150WH2
AR165WH2
AR180WH2
AR200WH2
AR100H2
AR120H2
AR135H2
AR92DHD3
AR100DHD3
AR110DHD3
AR120DHD3
AR135DHD3
AR150DHD3
AR103WH2-WIDE
103"(2.35:1)
AR138WH2-WIDE
138"(2.35:1)
AR158WH2-WIDE
158"(2.35:1)
The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification.
Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator's discretion. Elite Screens will not be held responsible or be otherwise liable for faulty installations.
Note: Data Error may be ±1"
Updated 1/4/2018 BR

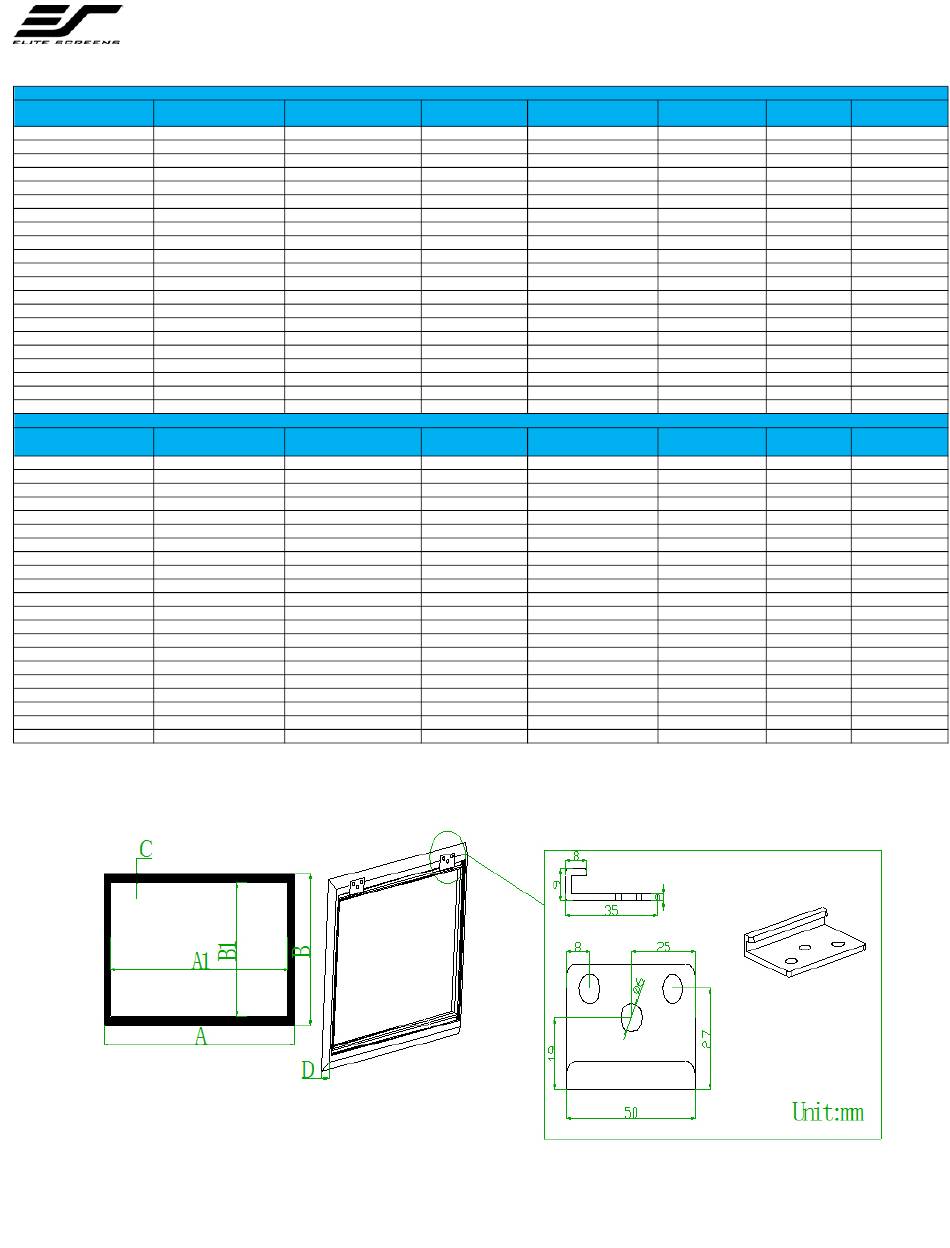

Aeon Series Dimensions Table
Overall Frame Length (A)
Ratio
92"(16:9)
2062
100"(16:9)
2238
110"(16:9)
2460
120"(16:9)
2664
135"(16:9)
3014
150"(16:9)
3346
165"(16:9)
3677
180"(16:9)
4006
200"(16:9)
4450
100"(16:9)
2238
120"(16:9)
2664
135"(16:9)
3014
92"(16:9)
2062
100"(16:9)
2238
110"(16:9)
2460
120"(16:9)
2664
135"(16:9)
3014
150"(16:9)
3346
2431
3249
3717
Overall Frame Length (A)
Ratio
92"(16:9)
81.2
100"(16:9)
88.1
110"(16:9)
96.9
120"(16:9)
104.9
135"(16:9)
118.7
150"(16:9)
131.7
165"(16:9)
144.8
180"(16:9)
157.7
200"(16:9)
175.2
100"(16:9)
88.1
120"(16:9)
104.9
135"(16:9)
118.7
92"(16:9)
81.2
100"(16:9)
88.1
110"(16:9)
96.9
120"(16:9)
104.9
135"(16:9)
118.7
150"(16:9)
131.7
95.7
127.9
146.3
View Width (A1)
Overall Frame Height (B)
2038
1170
2218
1269
2436
1394
2644
1501
2994
1704
3326
1891
3653
2079
3986
2260
4430
2510
2218
1269
2644
1501
2994
1704
2038
1170
2218
1269
2436
1394
2644
1501
2994
1704
3326
1891
2407
1048
3225
1394
3693
1595
View Width (A1)
Overall Frame Height (B)
80.2
46.1
87.3
50.0
95.9
54.9
104.1
59.1
117.9
67.1
130.9
74.4
143.8
81.9
156.9
89.0
174.4
98.8
87.3
50.0
104.1
59.1
117.9
67.1
80.2
46.1
87.3
50.0
95.9
54.9
104.1
59.1
117.9
67.1
130.9
74.4
94.8
41.3
127.0
54.9
145.4
62.8
View Height (B1)
Frame Width (C)
1146
12
1249
12
1370
12
1481
12
1684
12
1817
12
2055
12
2240
12
2490
12
1249
12
1481
12
1684
12
1146
12
1249
12
1370
12
1481
12
1684
12
1817
12
1024
12
1370
12
1571
12
View Height (B1)
Frame Width (C)
45.1
0.5
49.2
0.4
53.9
0.5
58.3
0.4
66.3
0.4
71.5
0.4
80.9
0.5
88.2
0.4
98.0
0.4
49.2
0.4
58.3
0.4
66.3
0.4
45.1
0.5
49.2
0.4
53.9
0.5
58.3
0.4
66.3
0.4
71.5
0.4
40.3
0.5
53.9
0.5
61.9
0.5
Frame Depth (D)
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
Frame Depth (D)
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Elite Screens Aeon CineGrey 3D AR150H-AT
Summary of Contents for Elite Screens Aeon CineGrey 3D AR150H-AT
- Page 1 The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification. Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator’s discretion. Elite Screens will not be held responsible or be otherwise liable for faulty installations.
- Page 2 The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification. Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator’s discretion. Elite Screens will not be held responsible or be otherwise liable for faulty installations.
- Page 3 Note: Data Error ±1" The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification. Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator’s discretion.
-
Page 5: Aeon Series
Aeon Series EDGE FREE Rahmenleinwand Gebrauchsanweisung für: 3D und Cinewhite Tuch Lieferumfang: Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit der Installation beginnen. A. Verbindungsstück Ecken x 4 B. Oben/Unten Rahmen x 4 C. Links/Rechts Rahmen x 2 D. - Page 6 Zusammenbau Rahmen Hinweis: Staub, Schmutz und Kratzer beeinträchtigen die Qualität der Bilder. Für optimale Ergebnisse, empfehlen wir Ihnen, die folgenden Anweisungen strikt zu befolgen 1) Wischen Sie den Bildschirm immer horizontal ab, und niemals vertikal. 2) Bitte benutzen Sie ein weiches, sauberes, fusselfreies Tuch, um Staub und Schmutz vom Bildschirm zu entfernen.
- Page 7 Montage: 1. Verbindungsstück Mitte in 1 horizontales Rahmenteil einführen und mit 2 M5x15 Schrauben befestigen 2. Punkt 1 mit dem 2ten horizontalen Rahmenteilen verbinden und ebenso mit M5x15 Schrauben befestigen 3. Die Schritte 1& 2 für den 2ten horizontalen Rahmen wiederholen. drücken drücken Verbindungsstück.
- Page 8 5. Die vertikalen Rahmen (C) in die Ecken einführen (A). Rahmen (B) drücken drücken Rahmen (C) Rahmen C) 6. Führen Sie die verbleibenden Rahmen (B) zusammen. drücken drücken Rahmen (B) 12/1/14 EA www.elitescreens.com...
- Page 9 7. Wenn alles im Rechten Winkel ist, bitte alles fest verschrauben M5x15 Schrauben (G). Bitte auf einen rechten Winkel achten! Benutzen Sie den Schraubendreher (L) um die Schrauben Mx15 (H) festzuziehen Leinwandtuch im Rahmen spannen 1. Legen Sie das Leinwandtuch, mit der Frontseite nach unten auf eine saubere Oberfläche. Anmerkung: Die Rückseite hat das Klettband um die Ecken.
- Page 10 3. Nachdem die Ecken gut ausgerichtet sind, das Material wie folgt befestigen A→B→C→D (Details siehe unten) Material wie beschrieben an den Ecken befestigen. 3) Die 2te Seite auf den 4) Wiederholen bis 1) Das Material in 2) Das Material auf Rahmen falten alle 4 Seiten befestigt Pfeilrichtung dehnen...
- Page 11 5. Fügen Sie das Material wie beschrieben mit dem Rahmen zusammen. Greifen Sie die Mitte des Materials und befestigen Sie es am Rahmen. ①→② Immer Mitte anfangen!!Erst 1, dann 2. usw. Das Ganze auf allen 4 Seiten wiederholen A, B, C, D Erst A dann B C &...
- Page 12 Leinwandtuch vom Rahmen lösen Folgen Sie den Schritten um das Leinwandmaterial wieder vom Rahmen zu lösen. 1. Das Klettband lösen. 2. Vorsichtig die Ecken, dann die 4 Seiten des Klettbandes lösen. Stützstrebe (für Modelle < 135”): 1. Die Stützstrebe (E) in der Mitte des Rahmens mit den M6 Schrauben verbinden. Dann mit den M6x12 Schrauben befestigen.
- Page 13 Stützstrebe (für Modelle 135”- 150"): 1. Die Stützstrebe (E) wie in der Abbildung mit den M6 Schrauben verbinden (jeweils bei ca. 1/3 der gesamten Länge). Dann mit den M6x12 Schrauben befestigen Stützstrebe M6 Schrauben (G) in diesen Stellen M6 Schrauben mit den Löschern ausrichten .
- Page 14 M6 Schrauben mit den Löschern ausrichten . Abb. 1 1. Platzieren Sie die Corner support bars (M) sowie gemäß die Abbildung 2. Richten Sie die M6 Schrauben M6 Schrauben mit den Löschern aus und befestigen Sie die Corner support bars Corner Support Bar Abb.
- Page 15 Aluminium Steckrahmen: Installation Schw. Klebeband 1 Set Eckhülle x4 pcs Alu Steckrahmen x6 pcs Das Klebeband kann verwendet werden, um eventuelle Lücke zwischen Steckrahmen Bauteile zu Schließen. Klebeband Leinwandmaterial Klebeband 3. Stellen Sie die Steckrahmen (zuerst mit Klebestreifen) und verstellen Sie die, sodass keine Lücke entsteht zwischen die Steckrahmen.
- Page 16 Entfernen Sie anschließend das Klebeband von dem Steckrahmen A. Folgen Sie denn mit den Teilen B-C-D-E- Befestigen Sie die Eckhüllen – Es sollte keine Lücke zwischen Rahmen und Hüllen entstehen. Hinten Weiße Stellen = Spalte Vorne Nach der Installation Vor der Installation 120”...
-
Page 17: Installation
Installation Hinweis: Platzieren Sie die Leinwand auf dem Boden. Schauen Sie nach unten. Wenn die Leinwand weiß erscheint, kann sie in dieser Richtung montiert werden. Wenn die Leinwand schwarz/grau erscheint, bitte drehen Sie die Leinwand und befestigen sie dann erst. 1. - Page 18 Aeon CineGrey 5D Series EDGE FREE Rahmenleinwand Gebrauchsanweisung für: 5D Tuch Hinweis: Staub, Schmutz und Kratzer beeinträchtigen die Qualität der Bilder. Für optimale Ergebnisse, empfehlen wir Ihnen, die folgenden Anweisungen strikt zu befolgen 1) Wischen Sie den Bildschirm immer horizontal ab, und niemals vertikal. 2) Bitte benutzen Sie ein weiches, sauberes, fusselfreies Tuch, um Staub und Schmutz vom Bildschirm zu entfernen.
- Page 19 1. Rahmen Menge Menge 2 pcs 2 pcs Main Frame Parts Edge Trim Parts item item vertical frame Part A. Part D. ½ horizontal frame Part B. Part E. ½ horizontal frame Part F. Part C. 2. Befestigungsmaterial Item Parts List 100H 110H 120H...
- Page 20 Rahmen: Montage Die 8 Rahmenteile auf der EPE Folie gemäß Abbildung platzieren. Schaumgummi vor der Montage entfernen. Hinweis: die Federn befinden sich schon in den Schienen. Stellen Sie sicher, dass die Feder die Schienen nicht verlassen. Remove the foam Die Verbindungsstücke Mitte in den horizontalen Rahmenteile einführen und mit M4x6 Schrauben befestigen Feder in den Schienen gemäß...
-
Page 21: Back Side
Alle Ecken fest verschrauben mit M4x6 Schrauben (c), 4 pro Ecke, Alle Ecken fest verschrauben mit M4x6 Schrauben (c), 8 pro Ecke, wenn sie sich im rechten Winkel befinden. Montage: Tuch Legen Sie das Leinwandtuch gemäß Abbildung auf eine saubere Unterlage (Rückseite nach oben). Back side RFront Platzieren Sie sorgfältig und vorsichtig den Rahmen auf dem Tuch. - Page 22 Nutzen Sie den Federhacken um die Federn mit den Ösen zu verbinden. Die Federn sollen gemäß Abbildung befestigt werden (Reinfolge 1 bis 4): 4 Ecken zuerst (diagonal) (1 und 2) Vertikale Befestigung (Zentrum-> Außen) (3) Horizontale Befestigung (Zentrum-> Außen) (4) Gelbe Feder Gelbe Markierung...
- Page 23 Stützstrebe Stützstrebe gemäß Abbildung platzieren. Für Modelle bis inkl. 150” Für Modelle über 150” Wichtig: Der darf nur auf einem Wellenlosen Material Aluminium Steckrahmen installiert werden. So vermeiden Sie die Wellenbildung auf der Oberfläche Lösung: Material vorsichtig mit Ihrem Hand abziehen und glätten (Zentrum -> Außen). Aluminium Steckrahmen: Installation Der Aluminium Steckrahmen gemäß...
- Page 24 Die Eckhüllen mit M4x7 Schrauben befestigen. U-00139 JA041018 www.elitescreens.eu...
- Page 25 Installation Hinweis: Platzieren Sie die Leinwand auf dem Boden. Schauen Sie nach unten. Wenn die Leinwand weiß erscheint, kann sie in dieser Richtung montiert werden. Wenn die Leinwand schwarz/grau erscheint, bitte drehen Sie die Leinwand und befestigen sie dann erst. 1.
- Page 26 Aeon AcousticPro UHD Series Rahmenleinwand EDGE FREE® Gebrauchsanweisung für: AcousticPro UHD Tuch Lieferumfang: Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit der Installation beginnen. A. Verbindungsstück Ecken x 4 B. Oben/Unten Rahmen x 4 C. Links/Rechts Rahmen x 2 D.
- Page 27 Zusammenbau Rahmen Hinweis: Staub, Schmutz und Kratzer beeinträchtigen die Qualität der Bilder. Für optimale Ergebnisse, empfehlen wir Ihnen, die folgenden Anweisungen strikt zu befolgen 1) Wischen Sie den Bildschirm immer horizontal ab, und niemals vertikal. 2) Bitte benutzen Sie ein weiches, sauberes, fusselfreies Tuch, um Staub und Schmutz vom Bildschirm zu entfernen.
- Page 28 Montage: 1. Verbindungsstück Mitte in 1 horizontales Rahmenteil einführen und mit 2 M5x15 Schrauben befestigen 2. Punkt 1 mit dem 2ten horizontalen Rahmenteilen verbinden und ebenso mit M5x15 Schrauben befestigen 3. Die Schritte 1& 2 für den 2ten horizontalen Rahmen wiederholen. drücken drücken Verbindungsstück.
- Page 29 5. Die vertikalen Rahmen (C) in die Ecken einführen (A). Rahmen (B) drücken drücken Rahmen (C) Rahmen C) 6. Führen Sie die verbleibenden Rahmen (B) zusammen. drücken drücken Rahmen (B) Rev.041717-DR www.elitescreens.com...
- Page 30 7. Wenn alles im Rechten Winkel ist, bitte alles fest verschrauben M5x15 Schrauben (G). Bitte auf einen rechten Winkel achten! Benutzen Sie den Schraubendreher (L) um die Schrauben Mx15 (H) festzuziehen Leinwandtuch im Rahmen spannen 1. Legen Sie das Leinwandtuch, mit der Frontseite nach unten auf eine saubere Oberfläche. Anmerkung: Die Rückseite hat das Klettband um die Ecken.
- Page 31 3. Nachdem die Ecken gut ausgerichtet sind, das Material wie folgt befestigen A→B→C→D (Details siehe unten) Material wie beschrieben an den Ecken befestigen. 1) Das Material in 3) Die 2te Seite auf den 4) Wiederholen bis 2) Das Material auf Rahmen falten alle 4 Seiten befestigt Pfeilrichtung dehnen...
- Page 32 5. Fügen Sie das Material wie beschrieben mit dem Rahmen zusammen. Greifen Sie die Mitte des Materials und befestigen Sie es am Rahmen. ①→② Immer Mitte anfangen!!Erst 1, dann 2. usw. Das Ganze auf allen 4 Seiten wiederholen A, B, C, D Erst A dann B C &...
- Page 33 Leinwandtuch vom Rahmen lösen Folgen Sie den Schritten um das Leinwandmaterial wieder vom Rahmen zu lösen. 1. Das Klettband lösen. 2. Vorsichtig die Ecken, dann die 4 Seiten des Klettbandes lösen. Stützstrebe (für Modelle < 135”): 1. Die Stützstrebe (E) in der Mitte des Rahmens mit den M6 Schrauben verbinden. Dann mit den M6x12 Schrauben befestigen.
- Page 34 Stützstrebe (für Modelle 135”- 150"): 1. Die Stützstrebe (E) wie in der Abbildung mit den M6 Schrauben verbinden (jeweils bei ca. 1/3 der gesamten Länge). Dann mit den M6x12 Schrauben befestigen Stützstrebe M6 Schrauben (G) in diesen Stellen M6 Schrauben mit den Löschern ausrichten .
- Page 35 3. Die Stangen (M) in den Löscher einführen. Die langen Stangen sollen horizontal und die kurzen Vertikal verwendet werden. Black backing 4. Hacken: Montage 1) Schritte 1 bis 3 folgen. 2）Hacken bei den roten Pfeilen befästigen (Abb. 3). Abb.1 Pfeilzeichen Abb.3 Abb.2 Richtige Hacken-Montage.
- Page 36 5. Befestigung Black Backing – Hacken Führen Sie die Stange in der Hacken-Nut. sufficient tension. Black Backing Netz Fiberglasstange Die 4 Ecken zuerst spannen und in der entsprechenden Hacken- Nute (2x pro Ecke) einführen. Bitte die Reinfolge A→B→C→D unbedingt achten. Der Black Backing anschließend spannen und in den mittleren Hacken-Nute einführen.
- Page 37 Aluminium Steckrahmen: Installation Schw. Klebeband 1 Set Eckhülle x4 pcs Alu Steckrahmen x6 pcs Das Klebeband kann verwendet werden, um eventuelle Lücke zwischen Steckrahmen Bauteile zu Schließen. Klebeband Leinwandmaterial Klebeband 3. Stellen Sie die Steckrahmen (zuerst mit Klebestreifen) und verstellen Sie die, sodass keine Lücke entsteht zwischen die Steckrahmen.
- Page 38 Befestigen Sie die Eckhüllen – Es sollte keine Lücke zwischen Rahmen und Hüllen entstehen. Hinten Weiße Stellen = Spalte Vorne Nach der Installation Vor der Installation Rev.041717-DR www.elitescreens.com...
-
Page 39: Installation
Installation Hinweis: Platzieren Sie die Leinwand auf dem Boden. Schauen Sie nach unten. Wenn die Leinwand weiß erscheint, kann sie in dieser Richtung montiert werden. Wenn die Leinwand schwarz/grau erscheint, bitte drehen Sie die Leinwand und befestigen sie dann erst. 1. - Page 58 • Surface can be cleaned with (water) moist cotton cloth Viewing Angle • Active 3D, 4K Ultra HD and HDR ready Gain Elite Screens Inc Elite Screens Pty Ltd. - Australia Elite Screens China Corp. Elite Screens Europe GMBH Elite Screens India Ptv Ltd Elite Screens Japan Corp.
- Page 79 The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification. Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator’s discretion. Elite Screens will not be held responsible or be otherwise liable for faulty installations.
- Page 80 The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification. Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator’s discretion. Elite Screens will not be held responsible or be otherwise liable for faulty installations.
- Page 81 Note: Data Error ±1" The listed measurements are for general reference only. Please contact Elite Screens to verify product design and dimensions before attempting to integrate its products with any structural or furniture modification. Although a manufacturer may offer product advice, it may be taken or disregarded at the integrator’s discretion.
-
Page 82: Aeon Series
Aeon Series EDGE FREE® Fixed Frame Projection Screen User’s Guide Applies to all available screen materials: CineGrey 3D® EDGE FREE and CineWhite® EDGE FREE ® ® Product Description: The Aeon Series is a fixed frame projection screen that uses Elite’s EDGE FREE® technology. The EDGE FREE design resembles a giant size flat panel TV display. - Page 83 Frame Assembly 1. Insert the center joint into one of the ½ horizontal frames (B) and fasten it with the two M5x15 screws (G). 2. Insert the other ½ horizontal frame piece to the center joint and fasten also using two M5x15 screws. 3.
- Page 84 6. Join the remaining horizontal long frame (B) with the frame built in the previous steps as shown below. push push Horizontal Long frame (B) 7. Make sure all four corners are properly in place to form a perfect square. Then fasten the four angles with the M5x15 Screws (G).
- Page 85 Screen Material Installation 1. Lay the screen material completely flat with the front facing down on a clean surface in a horizontal position. The back side of the screen material should be placed upwards. Note: The back side of the material has the velcro borders all around the edges. 2.
- Page 86 Attach the screen material to the corners as shown below. 1) Stretch the screen 3) Fold over second side 4) Repeat until all four 2) Fold over and attach material in the direction and attach to frame sides are done in the material to the velcro of the arrowhead.
- Page 87 The key is to attach within the middle sections of 1 and 2. Then continue attaching the remaining unattached areas. Repeat same steps remaining three sides in the sequence A, B, C, and then D as show below. Attach in the following sequence: a-b-c-d 6.
- Page 88 Support bar installation (for models under 135”): 1. Position the center support bar (E) in the middle of the frame and align the hole on each end of the support bar with the M6 hex screws on the top and bottom frames. Then fasten with the M6x12 screws. Move the M6 hex screw to the middle area of the frames.
- Page 89 Align the M6 Screws with the two holes located on Figure 1 the Center Support Bar. Support bar installation (for models 180”- 200") 2. Position the center support bar (E) and M6 hex screws in the areas of the frame shown in fig 1. Align the hole on each end of the support bar with the M6 hex screws located at the top and bottom frame sections.
-
Page 90: Notice To Installer
Corner Support Bar Figure 2 Align the M6 screws with the two holes on the Corner Support Bars. Notice to Installer: Please use the following installation instructions to obtain superior optical performance from the CineGrey 3D® Angular Reflective ALR (Ambient Light Rejecting) Screen. Make sure to follow these instructions in order for the CineGrey 3D®... - Page 91 Edge trim Installation Included is an ultra-thin black edge trim that provides an elegant bezel finish Edge trim x 6 PCS Plastic corner sleeve x4pcs Black tape x1pcs x4pcs 1. Place the assembled frame on a flat and clean surface. The projection screen surface should be facing up. a.
- Page 92 NOTE: Make sure the bottom edge trim with the Elite Screens logo is installed on the correct side. The back of the material should be labeled with a DOWN sticker to indicate the material is facing in the down position. The Elite Screens logo should be installed on the DOWN side 3.
- Page 93 4. The design of the wall brackets allows the frame to slide over them through its sides. This is an important feature of the installation design as it allows your screen to be properly centered. For a local Elite Screens contact or Technical Support, please visit www.elitescreens.com Rev.04/17/2017 DR...
- Page 94 Aeon AcousticPro UHD Series EDGE FREE® Fixed Frame Sound Transparent Projection Screen User’s Guide Product Description: The Aeon AcousticPro UHD Series is a fixed frame projection screen that uses Elite’s EDGE FREE® technology. The EDGE FREE design resembles a giant size flat panel TV display. The Aeon includes ®...
- Page 95 Frame Assembly 1. Insert the center joint into one of the ½ horizontal frames (B) and fasten it with the two M5x15 screws (H). 2. Insert the other ½ horizontal frame piece to the center joint and fasten also using two M5x15 screws. 3.
- Page 96 6. Join the remaining horizontal long frame (B) with the frame built in the previous steps as shown below. push push Horizontal Long frame (B) 7. Make sure all four corners are properly in place to form a perfect square. Then fasten the four angles with the M5x15 Screws (H).
- Page 97 Screen material back facing up Velcro 3. After all of the corners of the frame have been properly aligned, attach the material to the frame in the following order A→B→C→D (see instructions below for details). Attach the screen material to the corners as shown below. 3) Fold over second side 4) Repeat until all four 1) Stretch the screen...
- Page 98 Note: Represents the screen material Note: The black shaded part represents the velcro on the frame. That Velcro end will ultimately attach with the other velcro end on the screen material. 5. Proceed to attach the rest of the material to the frame as described in the illustrations below. Grasp the middle of the screen material and attach it to the velcro strip on the frame Lay the Velcro end on the screen...
- Page 99 Attach in the following sequence: a-b-c-d Screen Material Removal Follow the steps to properly remove the screen material from the frame. This procedure will ensure prolonging the life of the screen material. 1. Detach the velcro from the frame. 2. Gently pull back the material to release the material from the velcro connections on the corners. Pull back the screen material from the velcro connection along the edges of the frame to detach it.
- Page 100 Align the M6 screws with the two holes. Support bar installation (for models 135” and above): 1. Position the center support bar (E) to the area of the frame shown in figure 1. Align the hole on each end of the support bar with the M6 hex screws on the top and bottom frames.
- Page 101 Opening 2. Put the plastic sleeves on the fiberglass rods. 3. Insert the fiberglass rods (M) through the openings. The longer rods are used on the vertical edges of the screen material, and the shorter rods are used on the horizontal edges, as shown below. Black backing 4.
- Page 102 Fehler! Fig.1 Fehler! Fehler! Arrow marks Fig.3 Fig.2 Example of properly affixed hook to frame. NOTE: Make sure the hooks are affixed correctly as they are not easy to remove from the black mesh backing once they have been affixed. 5.
- Page 103 Next, stretch the black backing and affix to the hooks from the middle in the following sequence a→b→c→d Lastly, affix the black backing to the remaining hooks. Add more hooks as needed to achieve flatter results in the areas that are not flat. Edge trim Installation The Aeon fixed screen is EDGE FREE®, but you may install the Edge trim to provide it with an elegant thin bezel finish.
- Page 104 NOTE: Make sure the bottom edge trim with the Elite Screens logo is installed on the correct side. The back of the material should be labeled with a DOWN sticker to indicate the material is facing in the down position. The Elite Screens logo should be installed on the DOWN side 3.
- Page 105 4. The design of the wall brackets allows the frame to slide over them through its sides. This is an important feature of the installation design as it allows your screen to be properly centered. For a local Elite Screens contact or Technical Support, please visit www.elitescreens.com Rev.041717-DR...
-
Page 106: Product Description
Aeon Series EDGE FREE® Ambient Light Rejecting Fixed Frame Screen USER’S GUIDE Version 2 (Spring type) Product Description: The Aeon Series is a fixed frame projection screen that uses Elite’s EDGE FREE® technology. The EDGE FREE® design resembles a giant size flat panel TV display. The Aeon includes a bezel trim to further enhance the frame appearance and absorb projector overshoot. - Page 107 2. Hardware Parts List Item Parts List 100H 110H 120H 135H 150H 103C 125C 138C 158C Center Joints (1) Elbow Joints (2) M4x6 Screws Spring Hook Spring Top wall brackets Φ5x50 Wall Screws Hollow Wall anchors Bottom wall brackets Angle cover M4x7 Screws Center Support Bar White gloves...
- Page 108 Frame Assembly Step 1: Place thesoft padded EPE sponge on clean area on the ground where the screen will be assembled. Step 2: Position the pieces of the frame on the EPE sponge in the arrangement shown below Step 3: Remove the tape on all frame ends before assembling the frame. Step 4: Insert the center joint (a) connectors into one-half of the horizontal frame (b/c) and secure with the M4x6 screws (c).
- Page 109 Step 6: Connect the elbow joints (b) to the top and bottom sections of the vertical frame. Once inserted, connect the vertical sections of the horizontal frame sections. Make sure all holes are in alignment and the frame pieces are flush (no gaps). They should form perfect right angles. Step 7: Secure the elbow joints by fastening them with M4x6 screws (c), 4 at each corner.
-
Page 110: Center Support Bar
Step 10: With one end of the spring and secure inside the groove of the frame, use the spring hook (d) to attach the spring to the hole located on the screen material’s outer edge in the following order. Attach the four corners first (1). After those are secure, connect the vertical portions of the material, begin in the center and move towards the corners (2). - Page 111 Diagonal Models 150” and below use 1 x Center Support Bar Diagonal Models above 150” require 2 x Center Support Bars Attention: Do not proceed with the Edge Trim installation until making sure there are no ripples in the material. Edge Trim Installation Step 12: Place the Edge Trim over each end of the frame and secure with M4x6screws (c).
- Page 112 Notice to Installer: Please use the following installation instructions to obtain superior optical performance from the CineGrey 5D Angular Reflective ALR (Ambient Light Rejecting) Screen. Make sure to follow these instructions in order for the CineGrey 5D to perform correctly. •Angular-Reflective material is not compatible with ultra/short-throw projectors •Minimum lens throw ratio 1.5x image width •Ambient light must not come from the same direction as the projector...
-
Page 113: Wall Installation
Step 16: With the frame slightly tilted outward; connect the bottom brackets onto the bottom groove of the frame. Then secure them by screwing onto the wall For Technical Support or an Elite Screens contact in your area, visit www.elitescreens.com...
