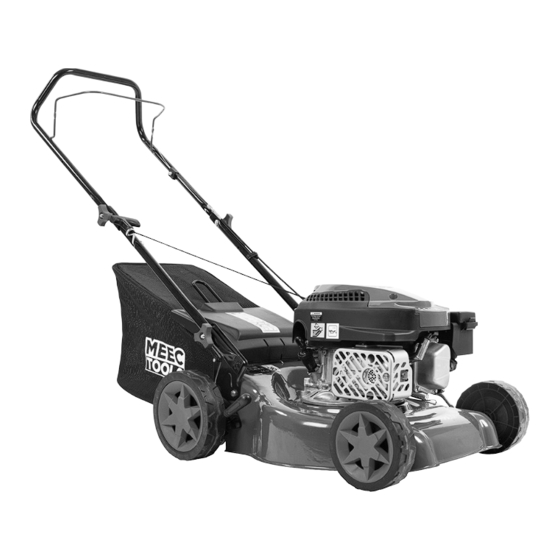

GRÄSKLIPPARE
BRUKSANVISNING
Viktigt! Läs bruksanvisningen före användning.
Spara den för framtida bruk.
(Original bruksanvisning).
GRESSKLIPPER
BRUKSANVISNING
Viktig! Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk.
(Oversettelse av original bruksanvisning).
KOSIARKA
INSTRUKCJA OBSŁUGI
Ważne! Przed użyciem uważnie przeczytaj
instrukcję obsługi! Zachowaj ją na przyszłość.
(Tłumaczenie oryginalnej instrukcji).
LAWN MOWER
OPERATING INSTRUCTIONS
Important! Read the user instructions carefully
before use. Save them for future reference.
(Translation of the original instructions).
2,0 kW
RASENMÄHER
BEDIENUNGSANLEITUNG
Wichtig! Die Bedienungsanleitung vor der
Verwendung bitte sorgfältig durchlesen! Für
die zukünftige Verwendung aufbewahren.
(Bedienungsanleitung im Original).
RUOHONLEIKKURI
KÄYTTÖOHJE
Tärkeää! Lue käyttöohje huolella ennen käyttöä!
Säilytä se myöhempää käyttöä varten.
(Käännös alkuperäisestä käyttöohjeesta).
TONDEUSE À GAZON
MODE D'EMPLOI
Important! Lisez attentivement le mode d'emploi
avant la mise en service. Conservez-le.
(Traduction des instructions originales).
GRASMAAIER
GEBRUIKSAANWIJZING
Belangrijk! Lees de gebruiksaanwijzing aandachtig
door voordat u het apparaat gebruikt. Bewaar de
gebruiksaanwijzing voor toekomstig gebruik.
(Vertaling van de originele instructies).
Item no. 014093
41 cm

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 014093 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Meec tools 014093

Summary of Contents for Meec tools 014093

  • Page 1 Item no. 014093 2,0 kW 41 cm GRÄSKLIPPARE RASENMÄHER BRUKSANVISNING BEDIENUNGSANLEITUNG Viktigt! Läs bruksanvisningen före användning. Wichtig! Die Bedienungsanleitung vor der Spara den för framtida bruk. Verwendung bitte sorgfältig durchlesen! Für (Original bruksanvisning). die zukünftige Verwendung aufbewahren. (Bedienungsanleitung im Original).
