CZ
Model:
Rozměr kotouče:
Napětí:
Otáčky:
Příkon:
Hladina akustického výkonu LWA v dB:
Hladina akustického tlaku LpA v dB:
Hmotnost:

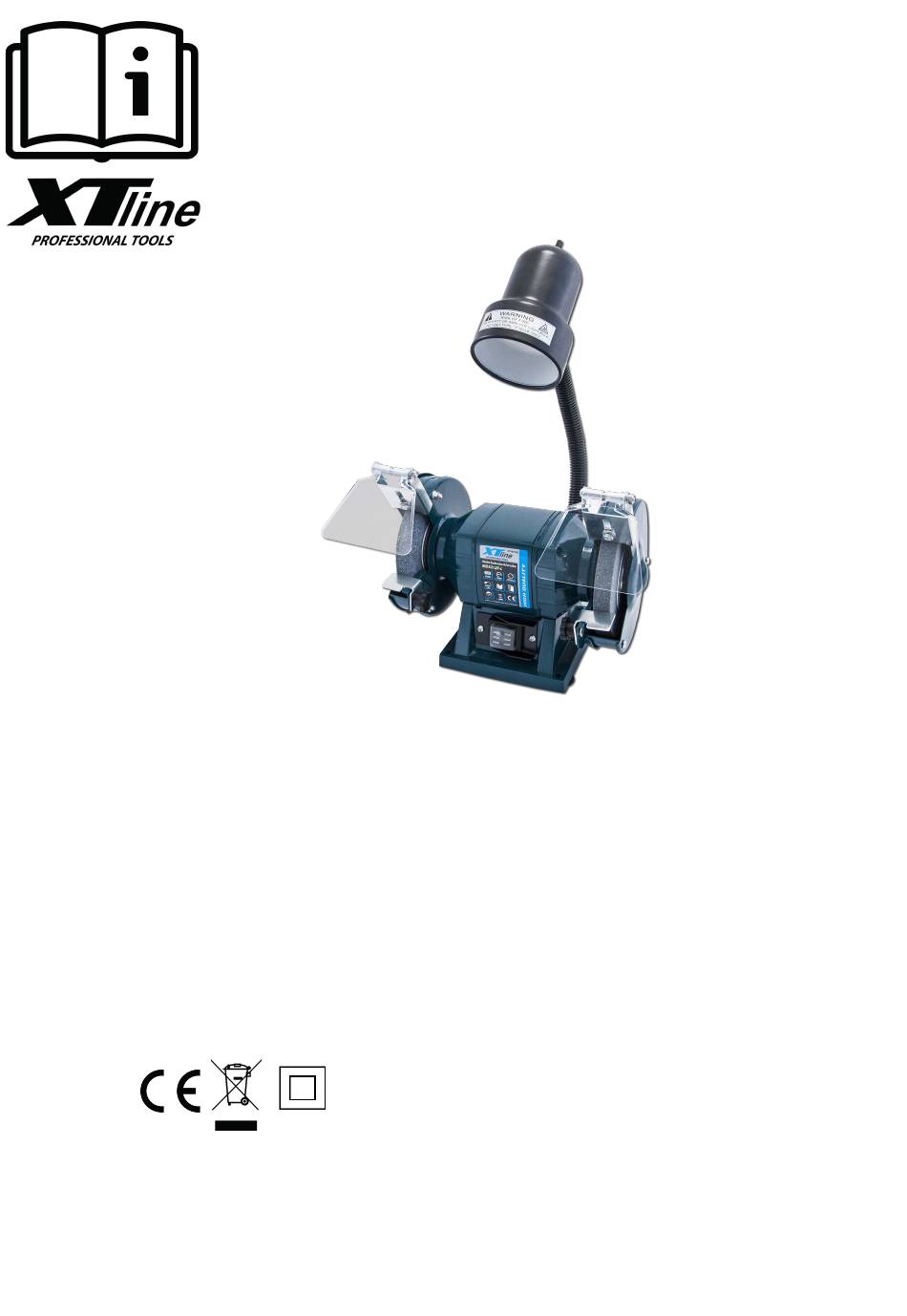

NÁVOD K POUŽITÍÍ
XT107125, XT107150

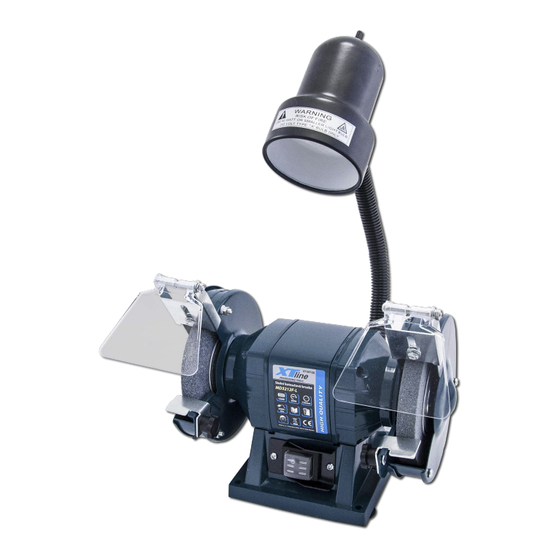

STOLNÍ BRUSKA DVOUKOTOUČOVÁ
XT107125
XT107150
MD3215F-L
MD3212F-L
150x20x12, 7mm
125x16x12, 7mm
230V/50Hz
230V/50Hz
2850ot/min
2850ot/min
150W
300W
96.5dB{A)
96.5dB{A)
83.5dB(A)
83.5dB(A)
8 kg
5,5 kg
Advertisement
Table of Contents
Related Manuals for XTline XT107125
Summary of Contents for XTline XT107125
- Page 1 NÁVOD K POUŽITÍÍ XT107125, XT107150 STOLNÍ BRUSKA DVOUKOTOUČOVÁ XT107125 XT107150 MD3215F-L MD3212F-L Model: 150x20x12, 7mm 125x16x12, 7mm Rozměr kotouče: 230V/50Hz 230V/50Hz Napětí: 2850ot/min 2850ot/min Otáčky: 150W Příkon: 300W 96.5dB{A) Hladina akustického výkonu LWA v dB: 96.5dB{A) 83.5dB(A) Hladina akustického tlaku LpA v dB: 83.5dB(A)
-
Page 2: Elektrická Bezpečnost
Ochranná skleněná clona Síťová přípojka Ochranný kryt Podpěra obrobku Za-/vypínač Upevňovací díry Brusný kotouč ELEKTRICKÁ BEZPEČNOST a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající... - Page 3 POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické...
- Page 4 PŘÍPRAVA PRÁCE A SPUŠTĚNÍ Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku a na ochranu sluchu. Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45835 část 21, NFS 91-031 (84/597/EWG).
- Page 5 Upínací otvor brusných kotoučů nesmí být dodatečně vyvrtán. Podpěry obrobků a horní nastavitelné ochranné kryty je třeba nastavit tak těsně k brusným kotoučům, jak jen to je možné (vzdálenost max. 2 mm). Brusné kotouče nesmí být provozovány bez ochranných zařízení. Přitom nesmí být následující vzdálenosti překročeny: -podpěra obrobku/brusný...
- Page 7 Číslo 1 šroub skrutka Bolt 2 ochranný kryt ochranný kryt śruba outer guard 3 matice matice osłona 4 přírubní kolo příruční kolo nakrętka podkładka wheel flange 5 kroužek krúžek dociskow przekładka Nameplate of wheel 6 kolečko kolečko elastyczn ściernica Wheel 7 šroub skrutka śruba...
- Page 8 50 kabelová trubka kabelová trubka Cable Tube odgiętka 51 šroub skrutka Bolt śruba 52 kroužek krúžek Washer podkładka 53 držák kabelu držák kábla Cable clip uchwyt kabla 54 držák kabelu držák kábla Cable clump odciążka 55 šroub skrutka Bolt śruba 56 spínací...
- Page 9 Podle zák. č. 22/1997 Sb., § 13, ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: STOLNÍ BRUSKA TYP: XT107125, XT107150 PROVEDENÍ (JINÁ SPECIFIKACE): MD3212F-L,MD3215F-L EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí...
- Page 10 NÁVOD K POUŽITIE XT107125, XT107150 BRÚSKA STOLOVÁ DVOUKOTÚČOVÁ XT107125 XT107150 MD3215F-L MD3212F-L Model: 150x20x12, 7mm 125x16x12, 7mm Rozmer kotúča: 230V/50Hz 230V/50Hz Napätie: 2850ot/min 2850ot/min Otáčky: 150W 300W Príkon: 96.5dB{A) Hladina akustického výkonu LWA v dB: 96.5dB{A) 83.5dB(A) Hladina akustického tlaku LpA v dB: 83.5dB(A)
-
Page 11: Elektrická Bezpečnosť
Ochranná sklenená clona Sieťová prípojka Ochranný kryt Podpera obrobku Za- I vypínač Upevňovacie diery Brúsny kotúč ELEKTRICKÁ BEZPEČNOSŤ Vidlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové... - Page 12 Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené vznikajúcim prachom POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú...
- Page 13 PRÍPRAVA PRÁCE A SPUSTENIE Vývoj hluku na pracovisku može prekračovať až 85 db (A).V tomto prípade sú pre obsluhu nutné ochranné opatrenia proti hluku a na ochranu sluchu. Hluk tohto prístroja je meraný podra IEC 59 CO 11, IEC 704, DIN 45835 časť 21, NFS 91-031 (84/597/EWG). Prekontrolujte, či je na kotúči udaný...
-
Page 14: Podmienky Záruky
podpera obrobku I brúsny kotúč: max. 2 mm - ochranný kryt / brúsny kotúč: max. 2 mm 9. Pred použitím dvojkotúčovej brúsky musí byť namontovaná ochranná úchytka, podpera obrobku a ochrana zraku. Pri výmene brúsneho kotúča musí byť najskór vytiahnutá sieťová zástrčka. Max. - Page 15 INSTRUKCIA OBSLUGI XT107125, XT107150 SZLIFIERKA STOŁOWA Z LAMPA XT107125 XT107150 MD3215F-L MD3212F-L Model: 150x20x12, 7mm 125x16x12, 7mm Rozmiar koła: 230V/50Hz 230V/50Hz Napięcie: 2850 rpm Prędkość: 2850 rpm Moc: 300W 150W Poziom mocy akustycznej LWA v dB: 96.5dB{A) 96.5dB{A) Pozycja mocy akustycznej LpA v dB: 83.5dB(A)
-
Page 16: Bezpieczeństwo Elektryczne
1. Szklany ekran ochronny 2. Połączenie sieciowe 3. Pokrywa ochronna 4. Wspornik przedmiotu obrabianego 5. Włącznik / wyłącznik 6. Otwory montażowe 7. Ściernica BEZPIECZEŃSTWO ELEKTRYCZNE a) Wtyczka przewodu zasilającego powinna zawsze pasować do gniazda. Nigdy nie należy modyfikować gniazda. Nie należy używać koncentratorów. Niezmodyfikowane wtyczki i odpowiednie gniazda zmniejszają... -
Page 17: Obsługa I Konserwacja
OBSŁUGA I KONSERWACJA Szlifierka stołowa jest urządzeniem wielofunkcyjnym przeznaczonym do szlifowania zgrubnego i dokładnego metalu, sztucznego tworzywa i innych materiałow pod warunkiem użycia odpowiedniej tarczy szlifierskiej. Urządzenie użytkować tylko zgodnie z jego przeznaczeniem. Pomimo użytkowania zgodnego z przeznaczeniem istnieją pewne czynniki ryzyka. Mogą one występować w następujących punktach, a wynikają... - Page 18 Włącznik/ Wyłącznik W celu włączenia ustawić włącznik/ wyłącznik w pozycji 1. W celu wyłączenia ustawić włącznik/ wyłącznik w pozycji 0. Po włączeniu urządzenia poczekać, aż osiągnie maxymalną liczbę obrotow. Dopiero teraz można rozpocząć szlifowanie. Szlifowanie Do dokładnego szlifowania zaleca się drobnoziarnistą tarczę szlifierską, do szlifowania zgrubnego zaleca się gruboziarnista tarcze szlifierską.
- Page 19 USER MANUAL XT107125, XT107150 BENCH GRINDER XT107125 XT107150 MD3215F-L MD3212F-L Model: 150x20x12, 7mm 125x16x12, 7mm Disc size: Voltage: 230V/50Hz 230V/50Hz 2850 rpm Speed: 2850 rpm Power: 150W 300W Sound power level LWA v dB: 96.5dB{A) 96.5dB{A) Sound pressure level LpA v dB: 83.5dB(A)
-
Page 20: Electric Safety
1. Protective glass screen 2. Network connection 3. Protective cover 4. Workpiece support 5. On / off switch 6. Mounting holes 7. Grinding wheel ELECTRIC SAFETY a) The power cord plug shall always suit the socket. Never adjust the socket. Do not use plug hubs. - Page 21 When not in use, idle tools should be stored in a place out of reach of visitors and children. Maintain careful manipulation with the tool. Check for deflecting or jamming of turning parts, damaged parts or other conditions which may influence operating with the tool. Keep tools sharp and clean for better and safer performance.
- Page 22 Be aware that the grinding wheel does not stop when disconnected from a power supply. It will slow down gradually until fully stopped. The center hole of the grinding wheel shall not be predrilled. It is necessary to adjust the workpiece pads and upper adjustable protective covers as close to the grinding body as possible.
