Summary of Contents for XTline XT105140

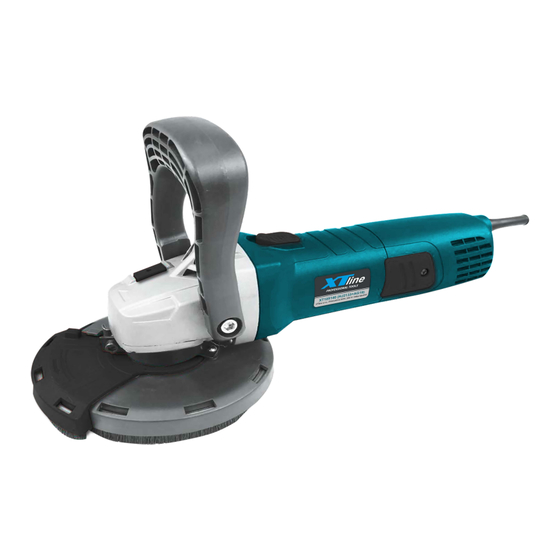

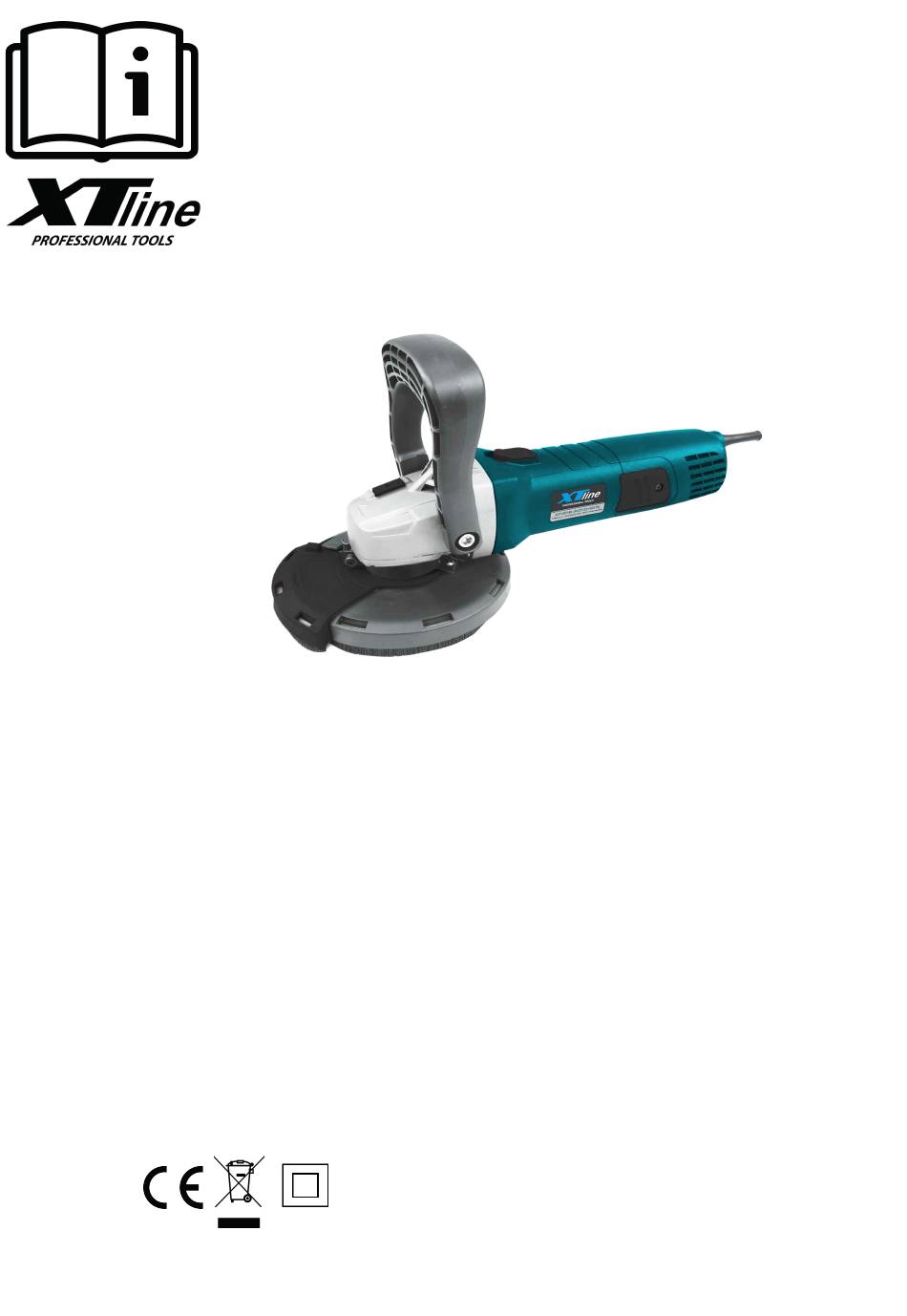

- Page 1 NÁVOD K POUŽITÍ XT105140 ÚHLOVÁ BRUSKA S ODSÁVACÍM KRYTEM HJ2133E+AG19 Model: 230V/50Hz Napětí: 1400 W Příkon: 2800 - 10000 ot/min Otáčky: 115/125 mm Průměr kotouče: Upínání: 89 dB Hladina akustického tlaku (L 93 dB Hladina akustického výkonu (L Třída ochrany:...
-
Page 2: Elektrická Bezpečnost
1) On/Off spínač 1a) On/Off spínač – bezpečnostní tlačítko * 2) Ochranný kryt 3) Vnitřní příruba 4) Vnější příruba 5) Tlačítko pro aretaci vřetene 6) Přepínač nastavení rychlosti 7) Tlačítko pro nastavení hlavní rukojeti 8) Kryt slotu uhlíkových kartáčů 9) Rukojeť 10) Klíč... - Page 3 Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachy- ceny pohybujícími se částmi. Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení...
-
Page 4: Ochranný Kryt
PŘÍPRAVA PRÁCE A POUŽITÍ: Elektrická bezpečnost Elektrický motor je určen pouze pro specifickou hodnotu napětí. Vždy zkontrolujte, že hodnota napětí v elektrické síti se shoduje s hodnotou napětí uvedenou na štítku zařízení. Pokyny k montáži – Hlavní nastavení Před použitím zařízení si, prosím, přečtěte všechny pokyny. Montáž... - Page 5 On/Off spínač Upozornění: před připojením zařízení ke zdroji elektrického napětí se vždy ujistěte, že je spínač nastavený v poloze "OFF". Pro spuštění zařízení (ON), stiskněte zadní část spínače a zatlačte spínač směrem vpřed. Poté stiskněte přední část spínače, dokud nedojde k jeho aretaci. Pro vypnutí...
- Page 6 1 vnější příruba vonkajšia príruba kołnierz zewnętrzny Outer flange 2 vnitřní příruba vnútorná príruba kołnnierz wewnętrzny Inner flange 3 brusný kryt brúsny kryt osłona tarczy Grinding guard 4 šroub skrutka śruba Screw M6×25 5 matice M6 matice M6 nakrętka kworokątna Square nut M6 6 vřeteno vreteno...
- Page 7 43 pravý kryt pravý kryt osłona szczotek Brush cover(Right) 44 šroub skrutka śruba Tapping screw ST4×12 45 kryt kryt obudowa Housing etykieta / tabliczka 46 štítek značky štítok značky znamionowa Brand label 47 kryt kryt osłona szczotek Brush cover(Left) 48 větrací těsnění vetracie tesnenie uszczelka Wind spring...
- Page 8 ROZKRES: � 11 � � /a � � 40 4 � ... ,_ �·� �.l" """ " � .::----. 2�...
- Page 9 Podle zák. č. 90/2016 Sb., § 12, ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: RUČNÍ ÚHLOVÁ BRUSKA MODEL, č. DODÁVKY, SERIOVÉ č., TYP: XT105130 PROVEDENÍ (JINÁ SPECIFIKACE): HJ 2133E EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí IČ: 26246937 DIČ CZ: 26246937 prohlašuje ţe toto prohlášení...
- Page 10 NÁVOD K POUŽITIE XT105140 UHLOVÁ BRÚSKA S ODSÁVACÍM KRYTOM HJ2133E+AG19 Model: 230V/50Hz Napätie: 1400 W Príkon: 2800 - 10000 ot/min Otáčky: Priemer kotúča: 115/125 mm Upínanie: 89 dB Hladina akustického tlaku (L 93 dB Hladina akustického výkonu (L Trieda ochrany:...
-
Page 11: Bezpečnosť Osôb
1) On/Off spínač 1a) On/Off spínač – bezpečnostné tlačidlo * 2) Ochranný kryt 3) Vnútorná príruba 4) Vonkajšia príruba 5) Tlačidlo pre aretáciu vretena 6) Prepínač nastavenia rýchlosti 7) Tlačidlo pre nastavenie hlavnej rukoväti 8) Kryt slotu uhlíkov 9) Rukoväť 10) Kľúč... - Page 12 Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj a rovnováhu. Budete tak lepšie ovládať elektrické náradie v nepredvídaných situáciách. Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odevy ani šperky. Dbajte, aby vaše vlasy, odev a rukavice boli dostatočne ďaleko od pohybujúcich sa častí. Voľné odevy, šperky a dlhé vlasy môžu byť zachy-ceny pohyblivými časťami.
- Page 13 PRÍPRAVA PRÁCE A POUŽITIE: Elektrická bezpečnosť Elektrický motor je určený iba pre špecifickú hodnotu napätia. Vždy skontrolujte, že hodnota napätia v elektrickej sieti sa zhoduje s hodnotou napätia uvedenou na štítku zariadenia. Pokyny na montáž - Hlavné nastavenia Pred použitím zariadenia si, prosím, prečítajte všetky pokyny Montáž...
- Page 14 On/Off spínač Upozornenie: pred pripojením zariadenia ku zdroju elektrického napätia sa vždy uistite, že je spínač nastavený v polohe "OFF". Pre spustenie zariadenia (ON), stlačte zadnú časť spínača a zatlačte spínač smerom vpred. Potom stlačte prednú časť spínača, kým nedôjde k jeho aretáciu. Pre vypnutie stlačte zadnú...
- Page 15 INSTRUKCIA OBSLUGI XT105140 SZLIFIERKA KĄTOWA Z OSŁONA PRZECIWPYŁ HJ2133E+AG19 Model: 230V/50Hz Napięcie: 1400 W Moc: 2800 - 10000 rpm Prędkość: 115/125 mm Średnica tarczy: Rozmiar gwintu: 89 dB Poziom ciśnienia akustycznego (L Poziom mocy akustycznej (L 93 dB Klasa ochronności:...
-
Page 16: Bezpieczeństwo Elektryczne
1) Przełącznik włącz / wyłącz 1a) Przycisk bezpieczeństwa włącznika / wyłącznika * 2) Osłona ochronna 3) Kołnierz wewnętrzny 4) Kołnierz zewnętrzny 5) Przycisk blokady tarczy 6) Przycisk regulacji prędkości 7) Przycisk regulacji głównej rękojeści 8) Osłona gniazda szczotki węglowej 9) Uchwyt 10) Klucz 11) Otwory wentylacyjne BEZPIECZEŃSTWO ELEKTRYCZNE... -
Page 17: Bezpieczeństwo Osobiste
BEZPIECZEŃSTWO OSOBISTE a)Należy zachować czujność i nie używać urządzenia pod wpływem alkoholu. b)Należy używać okularów ochronnych oraz maski na twarz lub maski przeciwpyłowej. Należy używać środków ochrony osobistej do ochrony słuchu, kasku i obuwia ochronnego. c)Należy unikać niezamierzonego uruchomienia. Przed podłączeniem do źródła zasilania lub akumulatora należy upewnić... - Page 18 Przełącznik włącz / wyłącz Uwaga: Przed podłączeniem narzędzia należy upewnić się, że wyłącznik jest prawidłowo uruchomiony i powraca do pozycji „OFF” po naciśnięciu tylnej części. Aby aktywować narzędzie (ON), naciśnij tylną część przełącznika i popchnij go do przodu. Następnie naciśnij przód przełącznika, aż...
- Page 19 USER MANUAL XT105140 ANGLE GRINDER WITH POLISHING ATTACHMENT Model: HJ2133E+AG19 Voltage: 230V/50Hz Power: 1400 W Speed: 2800 - 10000 rpm Disc diameter: 115/125 mm Clamping: Sound pressure level (L 89 dB Sound power level (L 93 dB Protection class: Weight:...
-
Page 20: Electric Safety
1) On/Off Switch 1a) On/Off Switch safety button 2) Protective Guard 3) Inner Flange 4) Outer Flange 5) Spindle Lock Button 6) Speed Adjustment Selector 7) Main Handle Adjustment Button 8) Carbon Brush socket Cover 9) Secondary handle 10) Spanner 11) Ventilation Slots ELECTRIC SAFETY The power cord plug shall always suit the socket. -
Page 21: Auxiliary Handle
WORK PREPARATION AND USE Electrical Safety Elektrický motor je určen pouze pro specifickou hodnotu napětí. Vždy zkontrolujte, že hodnota napětí v elektrické síti se shoduje s hodnotou napětí uvedenou na štítku zařízení. Assembly Instructions - Main Adjustments Před použitím zařízení si, prosím, přečtěte všechny pokyny. Grinding wheel assembly disassembly –... -
Page 22: On/Off Switch
On/Off Switch Caution: Before connecting the tool, make sure the switch is correctly actuated and returns to the “OFF” position when the back is pressed. To activate the tool (ON), press the back of the switch and push it forward. Then press the front of the switch until it locks.
