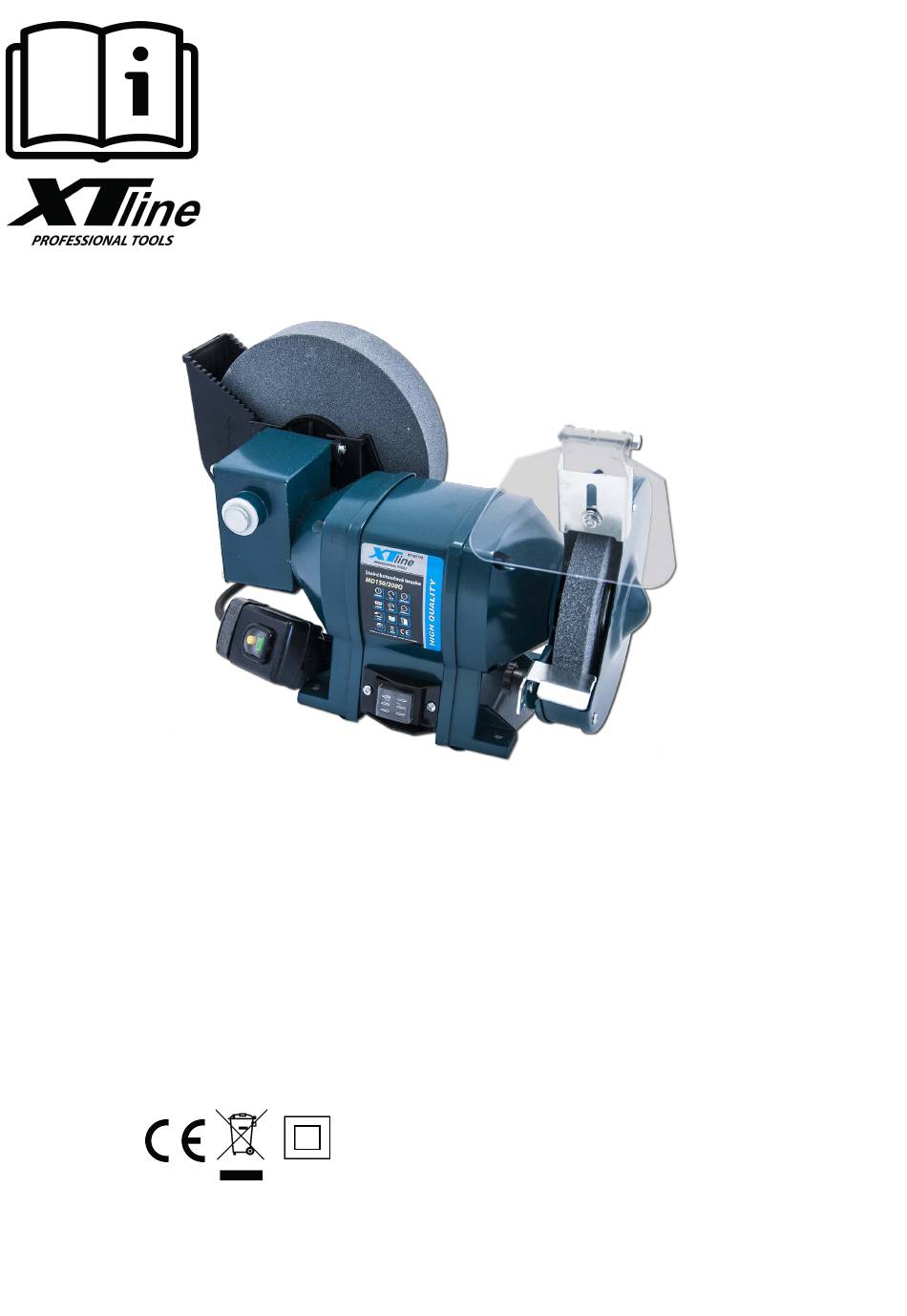

- Page 1 NÁVOD K POUŽITÍ XT107175 BRUSKA STOLNÍ DVOUKOTOUČOVÁ S POMALOBĚŽNÝM KOTOUČEM Model: DG150/200Q Napětí: 230V/50Hz Příkon: 250W Otáčky: 2980ot/min Hmotnost: 8,5 kg Hladina akustického výkonu LWA v dB: 96.5dB{A) Hladina akustického tlaku LpA v dB: 83.5dB (A)
-
Page 2: Elektrická Bezpečnost
ELEKTRICKÁ BEZPEČNOST a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí,nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Vyvarujte se dotyku těla s uzemněnými předměty, jako např. - Page 3 Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
- Page 4 Upínací otvor brusných těles nesmí být dodatečně vyvrtán. Podpěry obrobků a horní nastavitelné ochranné kryty je třeba nastavit tak těsně k brusným tělesům, jak jen to je možné (vzdálenost max. 3 mm). Brusná tělesa nesmí být provozována bez ochranných zařízení. Přitom nesmí být následující vzdálenosti překročeny: podpěra obrobku/brusný...
- Page 5 PŘÍPRAVA PRÁCE A SPUŠTĚNÍ Za-/vypínač Ochranná skleněná clona Protijiskrová ochrana Ochranný kryt Brusný kotouč Upevňovací šroub podpěry obrobku Podpěra obrobku Brusný kotouč pro broušení zamokra Nádrž na vodu Upevňovací šrouby zařízení na odvod jisker Kalibrační šroub zařízení na odvod jisker Podložka Zubatá...
- Page 6 Doba zapnutí S2 30 min (krátkodobý provoz) vypovídá o tom, že motor smí být dlouhodobě zatížen jmenovitým výkonem (250 W) jen po dobu uvedenou na údajovém štítku (30 min). V opačném případě by se mohl nepřípustně zahřívat. Během přestávky motor opět vychladne na svou výchozí teplotu. Zařízení...
- Page 8 Číslo 1 šroub skrutka Bolt 2 ochranný kryt ochranný kryt śruba outer guard 3 matice matice osłona 4 přírubní kolo příruční kolo nakrętka podkładka wheel flange 5 kroužek krúžek dociskow przekładka Nameplate of wheel 6 kolečko kolečko elastyczn ściernica Wheel 7 šroub skrutka śruba...
- Page 9 50 kabelová trubka kabelová trubka Cable Tube odgiętka 51 šroub skrutka Bolt śruba 52 kroužek krúžek Washer podkładka 53 držák kabelu držák kábla Cable clip uchwyt kabla držák kábla 54 držák kabelu Cable clump odciążka 55 šroub skrutka Bolt śruba 56 spínací...
- Page 10 Podle zák. č. 22/1997 Sb., § 13, ve zn ění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: STOLNÍ BRUSKA TYP: XT1071075 PROVEDENÍ (JINÁ SPECIFIKACE): DG150/200Q EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o. ADRESA: Průmyslová 2054, 59401 Velké Meziříčí IČ: 26246937 DIČ CZ: 26246937 prohlašuje výhradně...
- Page 11 NÁVOD K POUŽITIE XT107175 BRÚSKA STOLOVÁ DVOJKOTÚCOVÁ S POMALOBEŽNÝM KOTÚČOM DG150/200Q Model: 230V/50Hz Napätie: 250W Príkon: 2980ot/min Otáčky: 8,5 kg Hmotnosť: 96.5dB{A) Hladina akustického výkonu LWA v dB: 83.5dB (A) Hladina akustického tlaku LpA v dB:...
-
Page 12: Bezpečnosť Osôb
ELEKTRICKÁ BEZPEČNOSŤ idlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami, a zodpovedajúce zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom. Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. - Page 13 Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia. Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľte osobám, ktoré neboli oboznámené...
- Page 14 6. Upínací otvor brúsnych telies nesmie byť dodatočne vyvŕtaný. 7. Podpery obrobkov a horné nastaviteľné ochranné kryty je potrebné nastaviť tak tesne k brúsnym telesám, ako je to len možné (vzdialenosť max. 3 mm). 8. Brúsne telesá nesmú jazdiť bez ochranných zariadení. Pritom nesmie byť nasledujúce vzdialenosti prekročené: - podpera obrobku / brúsny kotúč: max.
- Page 15 PRÍPRAVA PRÁCE A SPUSTENIE 1. Vypínač 2. Ochranná sklenená clona 3. iskrová ochrana 4. ochranný kryt 5. brúsny kotúč 6. Upevňovacia skrutka podpery obrobku 7. podpera obrobku 8. Brúsny kotúč na brúsenie za mokra 9. Nádrž na vodu 10. Upevňovacie skrutky zariadenie na odvod iskier 11.
- Page 16 INSTRUKCIA OBSLUGI XT107175 SZLIFIERKA Model: DG150/200Q Napięcie: 230V/50Hz Moc: 250W Prędkość: 2980 rpm Waga: 8,5 kg Poziom mocy akustycznej LWA v dB: 96.5dB{A) Poziom ciśnienia akustycznego LpA v dB: 83.5dB (A)
-
Page 17: Bezpieczeństwo Elektryczne
BEZPIECZEŃSTWO ELEKTRYCZNE a) Wtyczka przewodu zasilającego powinna zawsze pasować do gniazda. Nigdy nie należy modyfikować gniazda. Nie należy używać koncentratorów. Niezmodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem. Należy zapobiegać kontaktowi ciała z powierzchniami przewodzącymi prąd, aby uniknąć ryzyka porażenia prądem. - Page 18 Gwarancja nie obejmuje akcesoriów! Ogólne instrukcje dotyczące bezpieczeństwa i ochrony przed zranieniem UWAGA! Podczas korzystania z elektronarzędzi jest niezbędne przeczytanie instrukcji przeciwpożarowej oraz instrukcji obsługi urządzeń elektrycznych chroniących przed porażeniem prądem elektrycznym. Wykonaj następujące podstawowe środki ostrożności. CZYNNOŚCI PRZED PRZYSTĄPIENIEM DO PRACY ·...
- Page 19 USER MANUAL XT107175 BENCH GRINDER Model: DG150/200Q Voltage: 230V/50Hz Power: 250W Speed: 2980 rpm Weight: 8,5 kg Sound power level LWA/dB: 96.5dB{A) Sound pressure level LPA /dB: 83.5dB (A)
-
Page 20: Electric Safety
ELECTRIC SAFETY The power cord plug shall always suit the socket. Never adjust the socket. Do not use plug hubs. Non-adjusted plugs and appropriate sockets reduce the risk of electric shock injury. Prevent body contact with conductive surfaces to avoid a risk of electric shock injury. Do not expose the tool to rain or wet locations. - Page 21 USING 1. Power switch 2. Protective glass screen 3. spark protection 4. protective cover 5. grinding wheel 6. Workpiece support fixing screw 7. workpiece support 8. Wet grinding wheel 9. Water tank 10. Spark plug fixing screws 11. Spark plug calibration screw 12.
