MAC3 HydroController HCW User Manual page 30

ES Configuración para el interruptor flotante de
funcionamiento en seco (u otro comando externo):
Es posible usar un flotante de minima (u otro comando
externo) para permitir el arranque del variador de frecuencia
dependiendo de la posición del flotante de mínima. El cierre
del contacto permite activar el inversor
N.B. Es posible utilizar un flotador para
controlar el grupo en el modo
multibombas.
Para habilitar la función hay que:
- Conectar el flotante entre 1 y 2 de J8 (en la tarjeta de
potencia vers.STD) también se puede conectar entre 5 y 6
dei J6 (en la tarjeta
- Activar la función de "control remoto" en el menú extendido
(par.55)
HC1
Flotador (Floatswitch) u
otro comando externo (or
other external command)
ES Configuracion Relè:
Es posible utilizar el relé (R1) en la placa madre como relé
de alarma (para anomalías eléctricas e hidráulicas), bomba
de correr, o para accionar la segunda bomba a frecuencia
fija.
Para la versión ADV también puede utilizar los relés en la
tarjeta de expansión (R2-R3) y fijar el parámetro 50 con la
configuración adecuada.
ES Configuracion para el modo booster (bomba ON/OFF)
Consulte la sección "Configuración para el modo booster
(bomba ON/OFF) en el "HC Standard"
Istruzioni-HCMMMTTT-09022023 (Cod.620100007 Rev.16) EsEng (USA) MAC3.doc
de expansión vers.ADV)
HC2

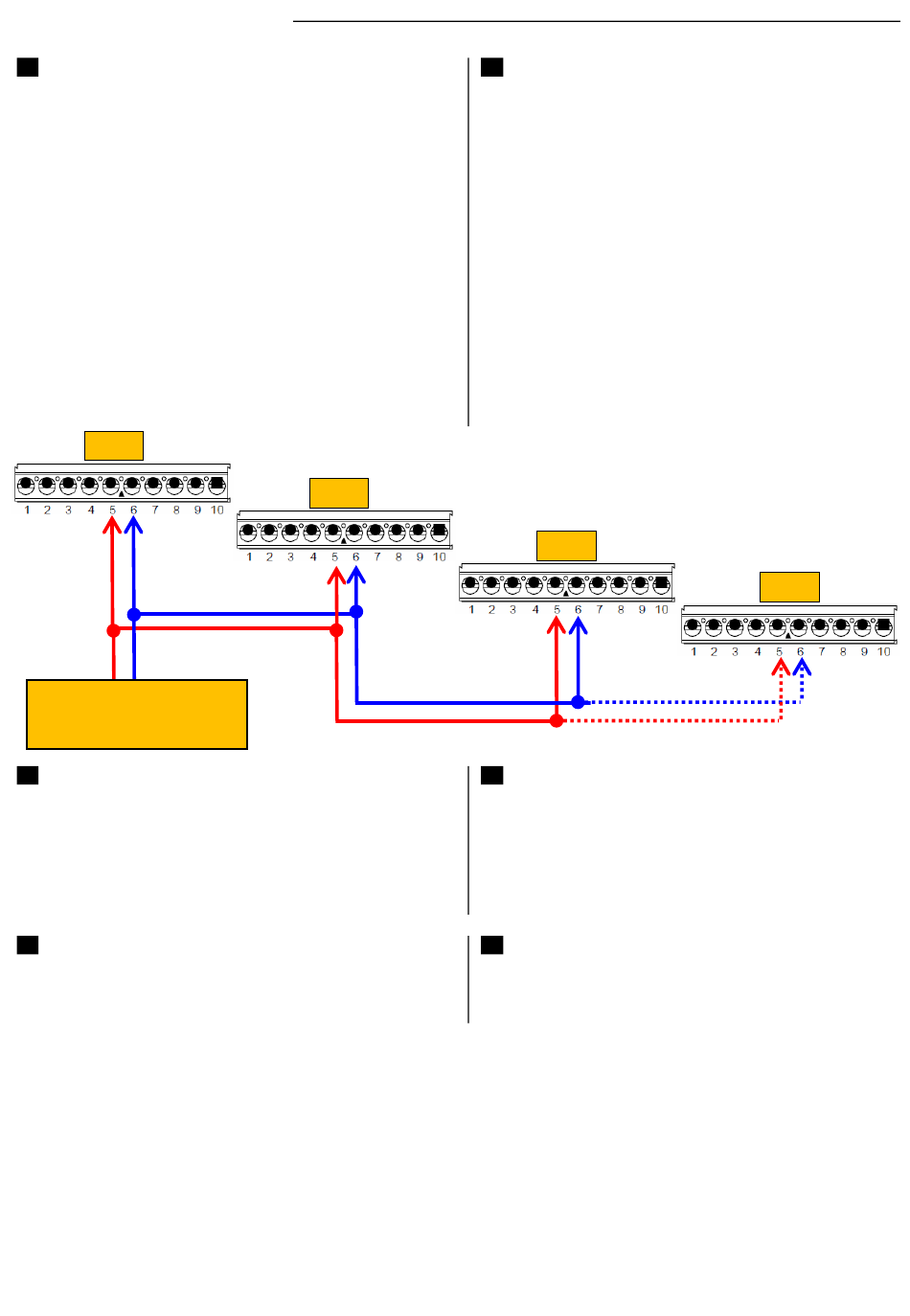

EN Configuration for dry running floatswitch (or
other external command):
It's possible to use a floatswitch (or other external
command) for activation of the inverter. Closing the
contact allows the inverter to be activated.
NB. It's possible to use one
floatswitch to control the multipump
group.
To use this function:
− Connect the floatswitch between 1 and 2 on J8 (mother
board for STD version) or connect
between 5 and 6 on J6 (expansion board for ADV
version)
− Enable "remote control" function on extended menu
(par.55)
HC3
ENRelay Configuration:
It's possible to use the relay (R1) on the mother board as
an alarm relay (for electrical and hydraulic anomalies),
run pump, or to build boosting system with a second
pump at fixed frequency.
For the ADV version you can also use the relays on the
expansion board (R2-R3) and setting the parameter 50
with the appropriate configuration.
ENConfiguration for Booster mode (ON/OFF pump):
See section "Configuration for Booster mode" in the "HC
Standard".
the floatswitch
HC8
