Hydro
controller

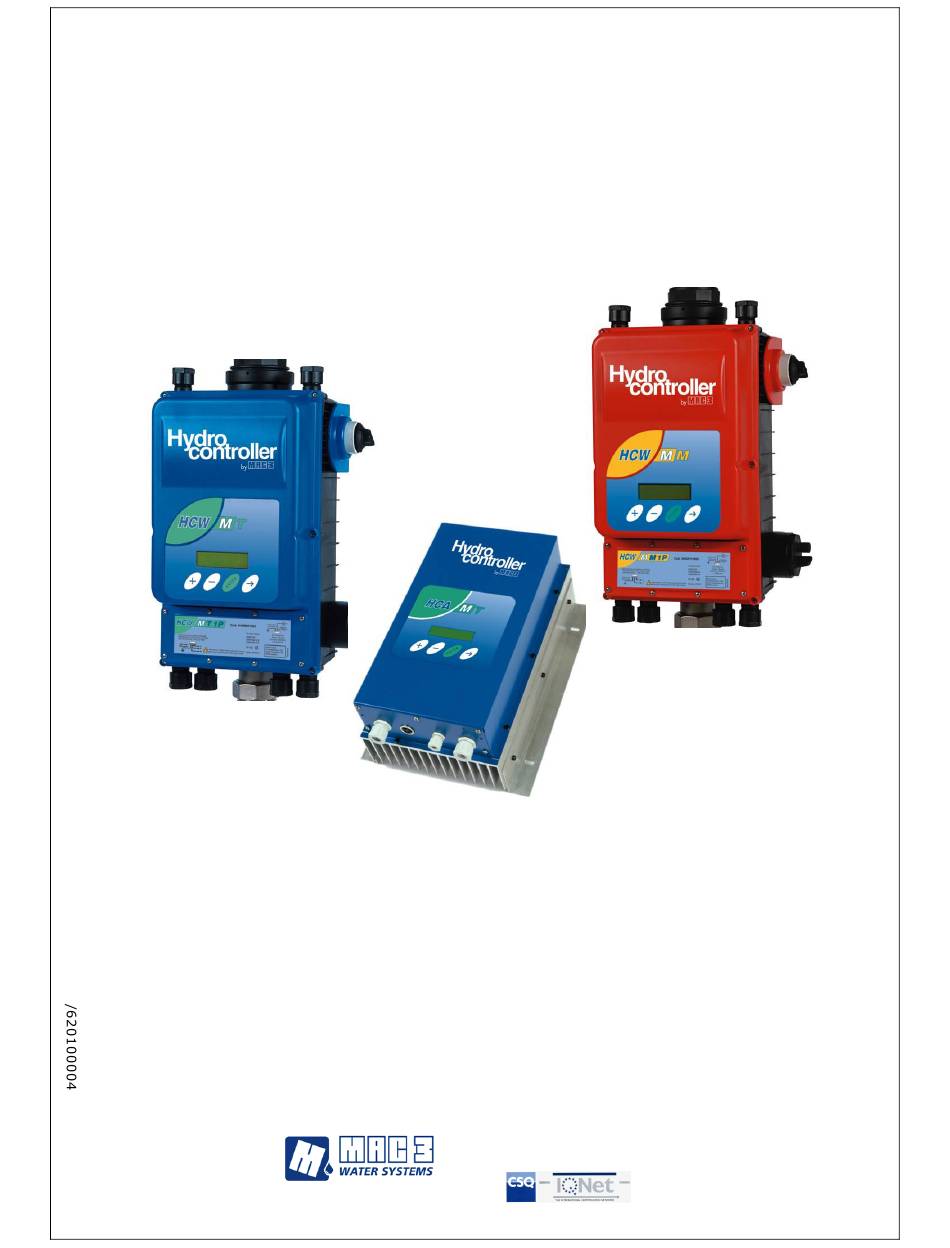

HCW – HCA MM 1P/XP
HCW – HCA MT 1P/XP
Guida Utente.
User Guide.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HydroController HCW MT 1P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MAC3 HydroController HCW MT 1P

Summary of Contents for MAC3 HydroController HCW MT 1P

  • Page 1 Hydro controller HCW – HCA MM 1P/XP HCW – HCA MT 1P/XP Guida Utente. User Guide.

  • Page 2: Table Of Contents

    NDICE ’ ’H ................ 3 UIDA ALL ACQUISTO DELL YDROCONTROLLER GUIDA RAPIDA PER PRIMA MESSA IN FUNZIONE DI HYDROCONTROLLER 1 POMPA ....4 GUIDA RAPIDA PER PRIMA MESSA IN FUNZIONE DI HYDROCONTROLLER PARALLELABILI ... 10 1. GENERALITÀ ....................... 18 1.1. D ...................

  • Page 3: Uida All Acquisto Dell Ydrocontroller

    Perciò a seconda del cavo scelto cambia l’effetto capacitivo di disturbo. Per annullare il disturbo creato dal cavo, Mac3 rende disponibile un adattatore per connessioni lunghe, fino a lunghezze di 80 mt. Tale adattatore consiste in una scatola da installare semplicemente insieme all’Hydrocontroller.

  • Page 4: Guida Rapida Per Prima Messa In Funzione Di Hydrocontroller 1 Pompa

    **By MAC3 SpA** Premere il tasto + per avviare l’installazione rapida. Premere il tasto ENTER se l’installazione rapida è già stata eseguita. Installazione (+) Start (Enter) Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 5 Con i tasti + e – inserire il valore della corrente di targa della pompa. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. Max.Corr. Motore 7,500 Ampere Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 6 Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. Press.Settore1 1,50 Bar Le funzionalità della modalità giardino vengono abilitate solo se l’hydrocontroller è accompagnato dal dispositivo MULTIPRESS4. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 7 (valori ammessi da 1 a 7,5). Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. Press.Settore4 3,00 Bar Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 8 Salva ed Esci con ENTER Compare Salvataggio. Tutti i parametri sono salvati in memoria ATTENZIONE: Se Start Impianto = ON, l’apparecchio inizia ad alimentare la pompa. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 9 Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. Senso Rotazione 0001 Messaggi diversi segnalano anomalie (vedi paragrafo 5.1 del manuale). Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 10: Guida Rapida Per Prima Messa In Funzione Di Hydrocontroller Parallelabili

    **By MAC3 SpA** Premere il tasto + per avviare l’installazione rapida. Premere il tasto ENTER se l’installazione rapida è già stata eseguita. Installazione (+) Start (Enter) Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 11 Con i tasti + e – scorrere e selezionare il tipo di configurazione per l’hydrocontroller: MASTER,SLAVE1,SLAVE2. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. MASTER Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 12 OFF per disabilitare la modalità giardino Modo Giardino Modo Giardino Le funzionalità della modalità giardino vengono abilitate solo se l’hydrocontroller è accompagnato dal dispositivo MULTIPRESS4. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 13 (valori ammessi da 1 a 7,5). Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. Press.Settore3 2,50 Bar Compare Press.Settore 4 Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 14 (valori ammessi da 1 a 7,5). Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato e non oltre. Press.Settore4 3,00 Bar Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 15 Salva ed Esci con ENTER Compare Salvataggio. Tutti i parametri sono salvati in memoria ATTENZIONE: Se Start Impianto = ON, l’apparecchio inizia ad alimentare la pompa. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 16 ON F=1 35.00 Hz 3,50 Bar 3,50 Bar SLAVE1 SLAVE2 ON F=1 35.00 Hz ON F=1 35.00 Hz Messaggi diversi segnalano anomalie (vedi paragrafo 5.1 del manuale). Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 17 Con i tasti + e – scegliere il senso di rotazione (0000 oppure 0001) Premere ENTER, mantenerlo premuto fino alla scritta Impostato e non oltre. Senso Rotazione 0001 Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 18: Generalità

    In un impianto idrico la richiesta di portata massima è saltuaria, al contrario si verificano prelievi di acqua non concomitanti e quindi richieste a portata variabile. In questa ottica MAC3 ha progettato HydroController che, in funzione delle richieste, provvede alla regolazione automatica del numero dei giri dell’elettropompa mantenendo costante la pressione nell’impianto.

  • Page 19: Vantaggi E Benefici

    Dimens. HCW h/l/p 360/246/170 mm. Compatibilità EN61000-6-3 Dimens. HCA h/l/p 350/260/170 mm. elettromagnetica EN61000-6-4 Peso 2,5 Kg. Peso 5,6 Kg. Display LCD 2 righe x 16 caratteri Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 20 - rottura Slave 1 e Slave 2 => rimane Master - rottura Master => è necessario operare la procedura di configurazione impostando uno degli Slave come Master. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 21: Avvertenze

    + 40 °C e una temperatura minima di + 4 °C AVVERTENZA: MAC3 S.p.A. non risponde di danni provocati da HC causati da un suo uso improprio o proibito AVVERTENZA: HC deve essere installato in ambienti protetti dalle intemperie e dal gelo AVVERTENZA: HC deve essere installato il più...

  • Page 22: Funzionamento Ed Impiego

    21-12-1990. Installare un filtro non è un optional ma una precisa disposizione. Nota 2. Il Vaso di espansione deve essere gonfiato ad una pressione pari a P = 0,6 della pressione impostata Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01...
  • Page 23 L’acqua in ingresso proviene da un pozzo. L’acqua in ingresso proviene da una vasca di accumulo filtro Schema tipico di impianto idraulico a tre pompe Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 24: Impianti Elettrici

    Esempio di configurazione a triangolo per motori a doppia configurazione (pompe esterne) Schema elettrico per il modello a una pompa trifase Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 25 - e-mail: mac3@mac3.it Schema elettrico per il modello a tre pompe trifase Hydrocontroller MASTER Cavo seriale RS 485 Hydrocontroller SLAVE 1 Hydrocontroller SLAVE 2 Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 26 (fase, neutro, terra) alla rete monofase a 230Vac tramite un interruttore termico dimensionato in funzione dei dati di targa dell’elettropompa. Schema elettrico per il modello a una pompa Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 27 Schema elettrico per il modello a tre pompe monofase Hydrocontroller MASTER Cavo seriale RS 485 Hydrocontroller SLAVE 1 Hydrocontroller SLAVE 2 Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 28 EN60730 sicurezza EN61000-6-4 emissioni elettromagnetiche industriali EN61000-6-3 emissioni elettromagnetiche residenziali, con il seguente cavo di uscita: Lunghezza Sezione cavo uscita (con schermo connesso a terra) Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 29: Programmazione Dell'hc

    1.00 e 7.50 (è espresso in Bar). ON/OFF Sezione 1.01 ON attiva l’autoclave: l’ elettropompa viene comandata per mantenere costante la pressione d’impianto. OFF l’ elettropompa è sempre spenta. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 30 Premere + o – per cambiare il valore (da 1.00 a 7.50) Press.Settore 4 Inserire il valore di pressione per il quarto 3.00 Bar settore. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 31 X.X Bar alimenta l’apparecchio: yyyyyyyyyyyyyy -X.X Bar è valore della pressione nell’impianto - yyyyyyyyyyyyyy è uno dei messaggi definiti nella tabella messaggi del paragrafo 5.1 Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 32 Premendo ENTER, il valore è salvato in memoria. Mantenere premuto il tasto ENTER fino a che il display mostra “Impostato.…………” e poi si passa automaticamente a: Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 33 Mantenere premuto il tasto ENTER fino a che il display ATTENZIONE: se si imposta “ON” mostra l’HydroController alimenta immediatamente “Impostato.…………” seguito da l’ elettropompa! “Salvataggio.…………” seguito da e poi si passa automaticamente a: Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 34 Se l’apparecchio è stato attivato, controllare il senso di rotazione della pompa trifase. Per modificare il senso di rotazione della pompa, è necessario accedere al menu Manutezione (vedi paragrafo 7). Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 35: Visualizzazioni Del Display

    50 minuti per 24 Eliminate le cause volte. Dopodiché il sistema rimane togliere l’alimentazione in blocco permanente) Attendere che il display si spenga Ridare l’alimentazione Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 36: Ricerca Guasti

    (Tel. 055 8877672) con le seguenti informazioni a portata di mano: Versione del prodotto (la scritta che compare sul display quando viene applicata l’alimentazione all’apparecchio). N° di serie del prodotto Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 37: Garanzia

    Se uguale a 1, permette il ripristino delle impostazioni di fabbrica Start Impianto [ON,OFF] Accende o spenge la pompa Salva ed Esci con ENTER Tasto ENTER:Salva in maniera permanente i parametri modificati Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 38: Ripristino Configurazione Di Fabbrica

    Premere il tasto ENTER e mantenerlo premuto fino alla comparsa della scritta Impostato. Sul display verrà visualizzata la scritta: Reset ConfigFabbrica Le impostazioni di fabbrica sono quindi ripristinate e l’Hydrocontroller effettuerà lo spegnimento e l’accensione automaticamente. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 39: Menu Esteso

    Premendo il tasto ENTER si esce dal menu Esteso. Se è stata inserita la Password, fornita dal centro assistenza, vengono invece salvati i parametri modificati. Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 40 Tempo di alimentazione dell’autoclave(unità di misura proprietaria) AATime1 [0, 65535] Tempo di alimentazione della autoclave(unità di misura proprietaria) AUTime0 (0.1s) [0, 65535] Tempo di utilizzo della autoclave(unità di misura proprietaria) Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 41 HC con pompe Trifase) Start Impianto [ON,OFF] Accende o spenge la pompa Salva ed Esci con ENTER Tasto ENTER:Salva in maniera permanete i parametri modificati Manuale Utente HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 42 DICHIARAZIONE DI CONFORMITÀ Hydrocontroller HCW/HCA Apparato: MAC 3 S.p.A. Costruttore: Via Baldanzese, 149 50041 Calenzano (FI) Italia ORME PPLICATE Safety (General Requirements) EN 60730-1 (2003/08) Radiated emissions: disturbance power 55014 CEI EN 1 (2001/11) CEI EN 61000-6-3 (2002/10) Conducted emissions: continuous disturbances CEI EN 55014-1 (2001/11) CEI EN 61000-6-3 (2002/10) Conducted emissions: discontinuous disturbances (Clic)
  • Page 43 6. WARRANTY ......................36 7. MAINTENANCE MENU ..................36 7.1. R ............38 ESTORE OF THE FACTORY PARAMETER DATA SET 8. EXTENDED MENU ....................39 User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 44 HydroController way of piloting for electropump. So that depending of which cable is used the malfunctioning changes. For removing the disturbance Mac3 produces an adapter for long connection, till 80 mt of cable. This device is a box that must be simply installed together HydroController. The LCA not only remove the disturbance but also increases life time of electropump and connection cable.
  • Page 45 HCW/MT 19/02/07 **By MAC3 SpA** Press + to start the procedure of installation. Press ENTER to start the system without doing installation Installation (+) Start (Enter) User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 46 Press + or – to change the language. Pressing ENTER, the value is saved in memory. Keep pressed ENTER till it will be displayed “Done.…………” Language English User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 47 Press + or – to set the value: ON active Garden Mode OFF de active Garden Mode Garden Mode Garden Mode Garden mode is available only if there is the device MULTIPRESS4. User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 48 Press ENTER, and keep pressed till it will be displayed “Done.…………”. Sector3 Pressure 2,50 Bar User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 49 Press ENTER, and keep pressed till it will be displayed “Done.…………”. Sector4 Pressure 3,00 Bar User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 50 Displayed Saving Parameter and the DONE All the paramenters are saved in permanent memory. Warnings: IF System Start = ON, HydroController immediately powers the electro-pump! User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 51 Press ENTER, and keep pressed till it will be displayed “Done.…………”. Rotation Sense 0001 Different messages displayed indicates errors as described in paragraph 5.1 in the user guide User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 52 Press + or – to change the language . Pressing ENTER, the value is saved in memory. Keep pressed ENTER till it will be displayed “Done.…………” Language English User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 53 Press + or – to change the value Insert current value as indicated on the electro-pump plate. Press ENTER, and keep pressed till it will be displayed “Done.…………”. Max.Motor Current 7,500 Ampere User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 54 Press ENTER, and keep pressed till it will be displayed “Done.…………”. Garden mode is available only if there is the device MULTIPRESS4. User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 55 Press ENTER, and keep pressed till it will be displayed “Done.…………”. Sector4 Pressure 3,00 Bar User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 56 Displayed Saving Parameter and the DONE All the paramenters are saved in permanent memory. Warnings: IF System Start = ON, HydroController immediately powers the electro-pump! User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 57 3,50 Bar SLAVE2 ON F=1 35.00 Hz ON F=1 35.00 Hz 8 Different messages displayed indicates errors as described in paragraph 5.1 in the user guide User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 58 With key + and – set the value desired for rotation sense(0000 or 0001) Press ENTER, and keep pressed till it will be displayed “Done.…………”. User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 59 For these reasons MAC3 has developed the HydroController; this product automatically regulates the electro pump so as to satisfy the needs for water supply while at the same time maintaining a stable water pressure level in the plumbing.
  • Page 60 1,0 ÷ 7,5 Bar ±0,2 Bar Power consumption 1,3 KW Max Power max. Overpressure Max 12 Bar 1 HP (0,75 kW) Electro-pump Model HCW 230 Vca monophase User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 61 - breaking Slave 1 and Slave 2 => running Master - breaking Master => it is necessary to apply configure procedure and set one slave as master User guide HC - Copyright © 2008 MAC3. All right reserved. Man 01...
  • Page 62 40°C and a temperature no lower than 4°C WARNING: MAC3 S.p.A. will not be held responsible for any damage caused by the improper or prohibited use of HC WARNING: HC must be installed in environments that are protected from freezing and are...
  • Page 63 The filtering of water for domestic use is prescribed by the UNI-CTI 8065 provisions. Installing a filter is not an optional but a precise european disposition. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01...
  • Page 64 Typical system diagrams with one pump The incoming water comes from a well. The incoming water comes from a water tank Typical system diagrams with three pumps User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 65 Example of Triangle configuration (external pumps) Wiring diagram for the one pump model User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 66 Tel. 055 8877672 – Fax 8877068 English www.mac3.it - e-mail: mac3@mac3.it Wiring diagram for the 3 pump model Hydrocontroller MASTER Cavo seriale RS 485 Hydrocontroller SLAVE 1 Hydrocontroller SLAVE 2 User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 67 Connect the three-wire input cable (phase, neutral, earth) to the mono-phase mains at 230 Vac using a thermal switch of dimensions suited to the electro-pump data plate details. Wiring diagram for the one pump model User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 68 Vac using a thermal switch of dimensions suited to the electro-pump data plate details. Wiring diagram for the 3 pump model Hydrocontroller MASTER Cavo seriale RS 485 Hydrocontroller SLAVE 1 Hydrocontroller SLAVE 2 User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 69 HCW and HCA are certified: EN60730 security EN61000–6-4 electromagnetic industrial emissions EN61000–6-3 residential electromagnetic emissions, with the following output cable: Length Electropump cable section (with an earthed shield) User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 70 ON start autoclave: the electro pump is piloted to maintain stable the pressure. OFF the electro pump is always switch off. (*) changeable only in XP configuration User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 71 Press + or – to change the value System Pressure (from 1.00 to 7.50) 4.00 Bar insert the value for desired pressure of the system. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 72 Rotation Sense. With key + and – set the value desired for rotation sense(0000 or 0001) Press ENTER, and keep pressed till it will be displayed “Done.…………”. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 73: Garden Mode Off

    Press + or – to change the value (from 1.00 to 7.50) Sector2 Pressure 2.00 Bar insert the value for irrigation sectors at the second pressure set point. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 74 MASTER: X.X Bar MASTER -X.X Bar is the pressure value in the system Yyyyyyyyyyyyyy - yyyyyyyyyyyyyy is one of the messages defined in paragraph 5.1 User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 75: Press Enter, And Keep Pressed Till It Will Be Displayed "Done

    F= 1/0 check if there is flow XXX.XX HZ frequency for the pump connected to the Slave Y. Not connected: shows that the Slave Y is not connected. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 76 24 times. After which supply the system will remain in Wait for the display to permanently blocked state) switch off Restore the power supply User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 77 Maintenance Menu in right way. To display in left way you must keep pressed altogether the keys and ENTER. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...

  • Page 78: System Pressure

    Save&Exit with ENTER Press the key ENTER and exit the menu; all the parameters are saved in permanent memory. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 79 It will be displayed: Reset Factory Config The device will be stopped and restart automatically and all the parameters will be on factory data set. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 80 XTENDED The extended menu displays the parameters for controlling Hydrocontroller. The parameters are only readable; for writing them you need a password and the help of Mac3 Customer Service. For entering Extend menu, keep pressed altogether for some seconds the 3 keys:...
  • Page 81 Adsorbed power supply by the pump ExtRelayStatus State of the thermal protections for the external relays (For version with contactors) MaxCorr (Amps) [0.45, Max rms for phase current User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 82 [ON,OFF] Powers or Not the electropump Save&Exit with Enter Key ENTER: save in permanent memory all the parameters * it is settable for each device. User Guide HC - Copyright © 2008 MAC3. All right reserved. Man 01 Disegno 6328...
  • Page 83 DECLARATION OF COMPLIANCE Hydrocontroller HCW/HCA Device: MAC 3 S.p.A. Manufacturer: Via Baldanzese, 149 50041 Calenzano (FI) Italia ORMS Safety (General Requirements) EN 60730-1 (2003/08) Radiated emissions: disturbance power 55014 CEI EN 1 (2001/11) CEI EN 61000-6-3 (2002/10) Conducted emissions: continuous disturbances CEI EN 55014-1 (2001/11) CEI EN 61000-6-3 (2002/10) Conducted emissions: discontinuous disturbances (Clic)
