Bircher Reglomat RBM 2 Translation Of The Original Operation Instruction

RBM 2
Original-Betriebsanleitung

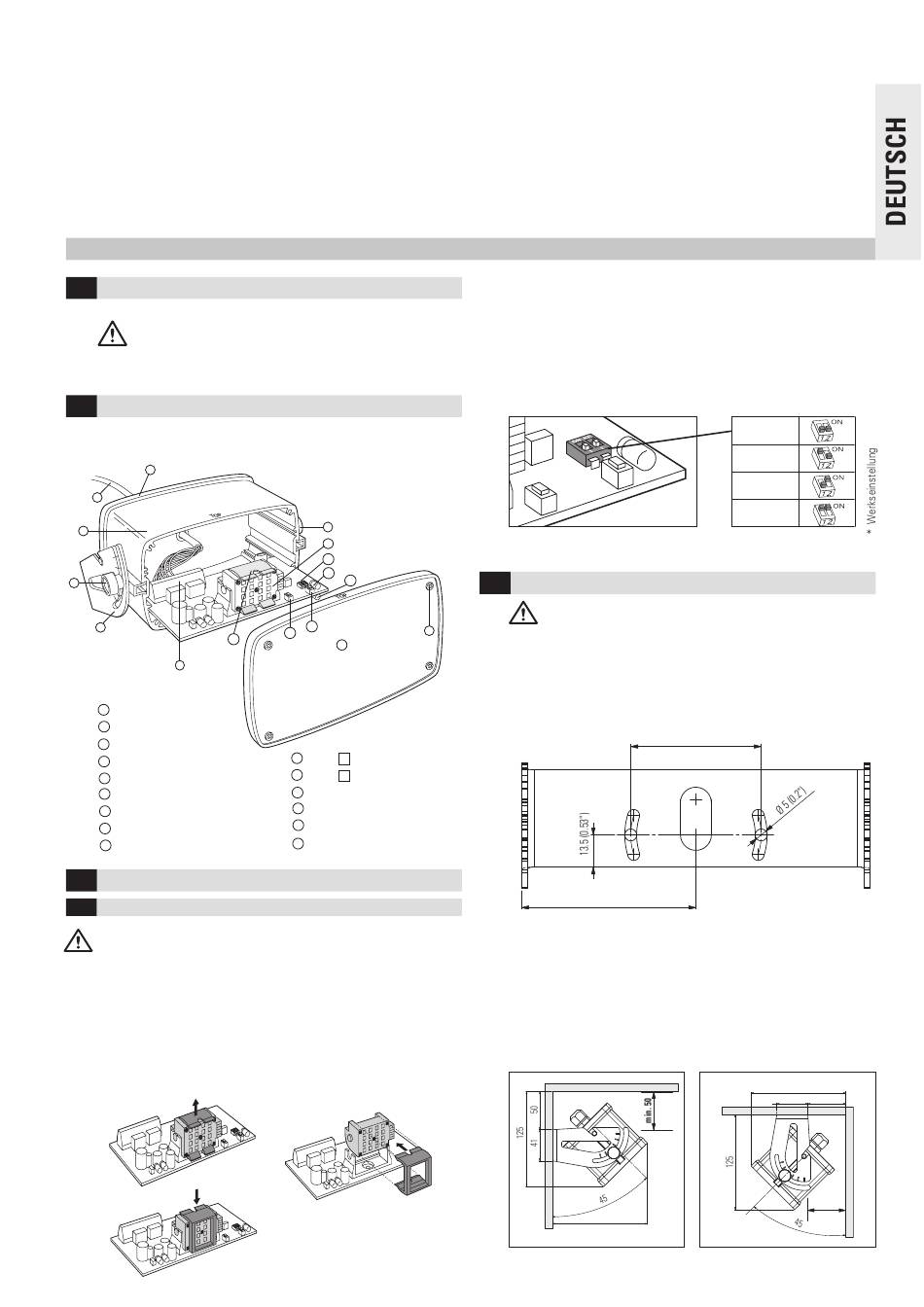

1 Sicherheitshinweise
Das Gerät darf nur an Schutzkleinspannung mit sicherer elek-
trischer Trennung betrieben werden. Lassen Sie Eingriffe und
Reparaturen nur durch Ihren Lieferanten vornehmen.
Vermeiden Sie generell Berührungen mit elektronischen
Bauteilen des Sensors.
2 Beschreibung des Sensors
RBM 2
Radar-Bewegungsmelder für industrielle Tore
3
7
1
5
4
15
9
Gehäuse
1
Frontdeckel
2
Rückwand
3
Montagewinkel
4
Befestigung
5
Deckelschrauben
6
Kabel 8-polig
7
Radar Planarmodul
8
Schraubklemme
9
3 Installation
3.1 Vor der Montage
Personen/Fahrzeug-Identifikation: Wahl ob Person-/Fahrzeug-
Unterscheidung erwünscht. Falls ja, beträgt die minimale Montagehöhe
des Sensors 3 Meter!
Feldgeometrie: Wahl ob schmale oder breite Feldgeometrie verwendet
werden soll. Für das breite Feld muss der Clip eingesetzt werden.
Hinweis: Der Clip kann bis max. 4 m Montagehöhe eingesetzt
werden. Er ist bei Auslieferung nicht montiert. (Jedoch auf der
Rückseite der Antenne aufgesteckt.)
1
3
5
8
12
13
14
11
6
10
2
Taste
10 X
Taste
1 1
Y
Schalter Adressierung
12
13 LED rot
14 LED grün
Clip
15
2
WICHTIG:
Clip richtig einrasten!
Radar-Bewegungsmelder
Wenn das Gerät bereits angeschlossen ist, Speisung während 5 Sekun-
4
den unterbrechen!
5 Nach der Montage muss das breite Feld mit der Fernbedienung (B+1)
aktiviert werden.
Adressierung: Jedem Sensor kann eine Adresse (1–4 mit DIP-Schalter
und 5–7 mit Fernbedienung)
Adressen sind dann notwendig, wenn sich mehrere Sensoren in
Reichweite einer Fernbedienung befinden.
Weitere Adressen 5, 6 + 7 sind mit der Fernbedienung einstellbar
(F+8+5...7)
3.2
3.2 Mechanische Montage
– Der Sensor muss auf einer ebenen Fläche fest montiert
werden. (Vibrationen vermeiden)
– Objekte wie Pflanzen, Fahnen, Ventilatoren usw. dürfen
nicht in das Detektionsfeld hineinragen.
– Der Sensor darf nicht durch Abdeckungen/Schilder verdeckt sein
– Fluoreszenzlampen in unmittelbarer Nähe des Detektionsfeldes
müssen vermieden werden
– Gerät in der Mitte über dem Tor montieren
73.5 (2.89")
1. Bohrschablone an Wand oder Decke kleben und gemäss Angaben
bohren.
2. Kabel durch vorgesehene Öffnung des Montagebügels führen und
auf ausreichende Länge für die Verdrahtung achten.
3. Montagebügel festschrauben
4. Sensor im Montagebügel einhängen und gewünschter Winkel des
Sensors einstellen. Standardneigungswinkel: 30°
5. Kabel anschliessen gemäss Typenschild.
Wandmontage:
125
für industrielle Tore
zugeteilt werden. Unterschiedliche
Adresse 1*
Adresse 2
Adresse 3
Adresse 4
55 (2.17")
In Verpackung beigelegte
Bohrschablone verwenden!
Deckenmontage:
125
41 50
min. 50
