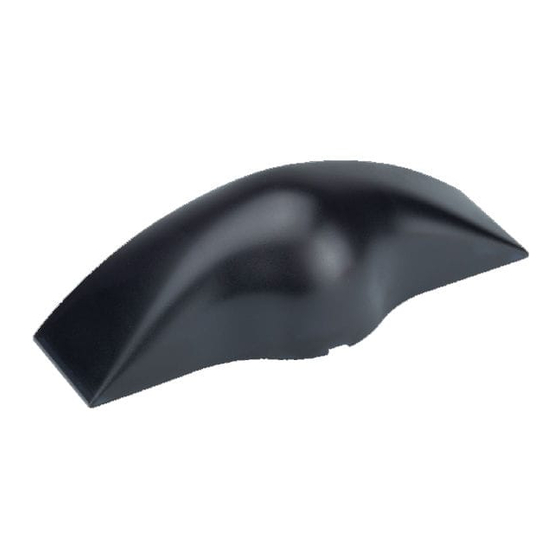

Bircher Reglomat Merkur 2 Series Operating Instructions Manual

EN ISO
9001
Quality
Merkur
international
level

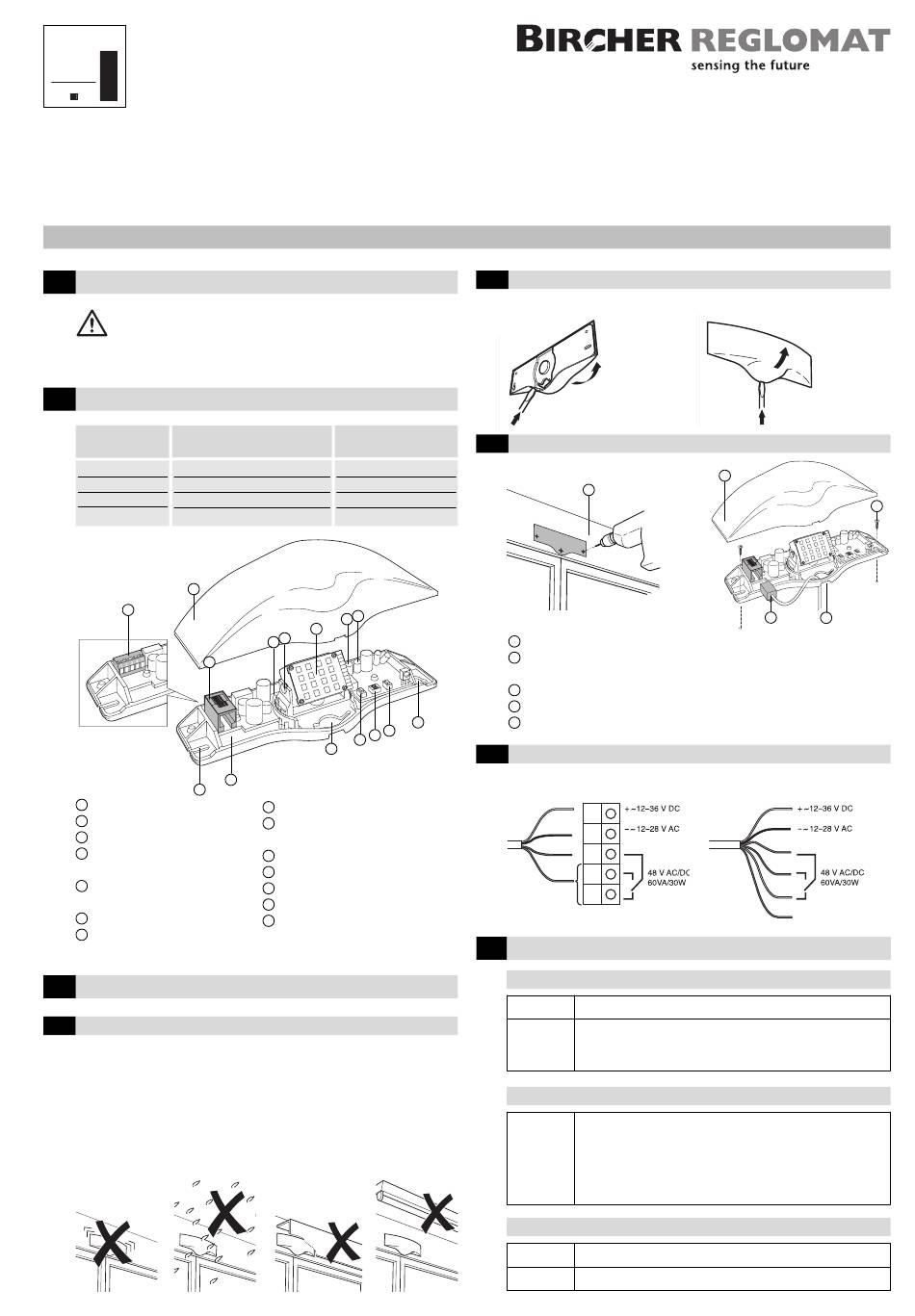

Original-Betriebsanleitung
1 Sicherheitshinweise
Das Gerät darf nur an Schutzkleinspannung mit sicherer elektrischer
Trennung betrieben werden. Lassen Sie Eingriffe und Reparaturen nur
durch Ihren Lieferanten vornehmen. Vermeiden Sie generell
Berührungen mit elektronischen Bauteilen des Sensors.
2 Beschreibung des Sensors
Richtungserkennung
Artikel
(ES = energy saving)
Merkur 2 ES Ja (kann deaktiviert werden)
Merkur 2 ES.C Ja (kann deaktiviert werden)
Merkur 2
Merkur 2 C
1
2
3
9
Abdeckhaube
1
Steckschraubklemme
2
RJ12-Printbuchse
3
Raster zum Schwenken
4
des Radarmoduls
Raster zum Neigen
5
des Radarmoduls
Radar Doppelfeldmodul
6
LED grün
7
3 Installation
3.1 Einbauhinweise
– Der Sensor muss auf einer ebenen Fläche montiert werden
(Vibrationen vermeiden)
– Der Sensor muss vor Regen und Schnee geschützt sein
– Objekte (z.B. Pflanzen, Fahnen, Ventilatoren, usw.) dürfen nicht in das
Detektionsfeld hineinragen
– Der Sensor darf nicht durch Abdeckungen/Schilder verdeckt sein
– FL-Röhren in unmittelbarer Nähe des Detektionsfeldes müssen vermieden werden
2
Anschluss
Steckschraubklemme
RJ-Stecker
Nein Steckschraubklemme
Nein RJ-Stecker
8
7
6
5
4
14
12
13
11
10
LED rot
8
Aussparungen zur Befestigung
9
des Sensors
Bodenplatte
10
Kabeldurchführung
11
DIP-Schalter (Adressierung)
12
Taste [<]
13
Taste [>]
14
Radar-Bewegungsmelder als Öffnungsimpulsgeber
3.2 Gehäuse öffnen
VOR der Montage
2
3.3 Montage
1
Bohrschablone an Wand/Decke kleben und Löcher gemäss Angaben bohren
1
Kabel durch vorgesehene Öffnung der Bodenplatte führen –
2
auf ausreichende Länge achten für Verdrahtung
Sensor festschrauben
3
Kabel anschliessen (gemäss Typenschild bzw. Kap. 3.4)
4
Abdeckhaube auf Bodenplatte klicken
9 5
3.4 Elektrische Anschlüsse
Merkur mit Steckschraubklemme
weiss
schwarz
braun
blau
4 Anzeigen am Sensor
Aufstartphase
Rote LED Leuchtet bei Inbetriebnahme für 3 s
Danach blinkt die grüne LED einige Male auf und gibt die
Grüne LED Softwareversion an (hierbei ist der Sensor bereits funktions- und
programmierfähig)
Konfiguration
– Zeigt durch Häufigkeit des Blinkens Parameter bzw.
Parameterstufe an (bei Tastenkonfigration)
– Blinkt kurz:
Grüne LED
– wenn Tastenkonfigurationsmodus verlassen wird
– wenn der Sensor den Befehl von der Fernbedienung
Betrieb
Rote LED Leuchtet bei Detektion
Grüne LED Leuchtet, wenn SMD aktiv
für automatische Türen
NACH der Montage
5
Merkur mit RJ12-Printbuchse
1
2
3
4
5
erhalten hat
3
4 2
weiss
schwarz
rot
grün
gelb
blau
nicht verbunden
1
