3. PRODUKTÜBERSICHT

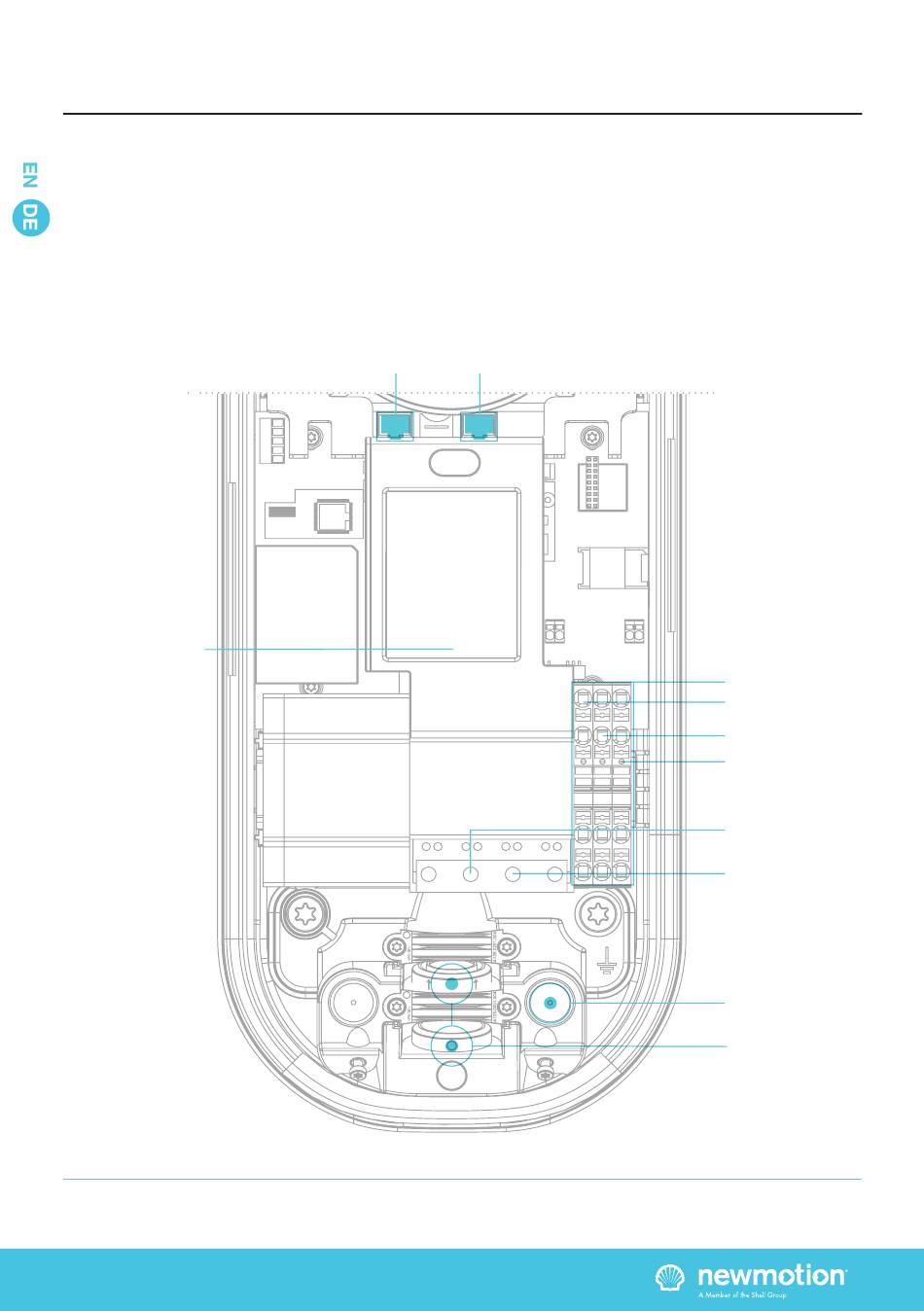

3.4 ÜBERSICHT ÜBER DIE ANSCHLÜSSE
/Mobilrouter-Verbindung
(Sternkonfiguration) oder
eingehende Verkettung
SMED mit LCD
Bildschirm
und Näherungs-
sensor-Set
Falls Sie eine Verbindung zu einem 3-phasigen 230 V-Netz ohne Nullleiter aufbauen: Installieren Sie nur die Phase 1
und verbinden Sie einen der beiden anderen Phasendrähte mit dem Nullleiter-Anschluss.
INSTALLATIEHANDLEIDING – P27
INSTALLATIONSANLEITUNG – P27 | P27
Business Pro:
UTP-Datenport für
Ethernet-
Business Lite:
UTP-Datenport für
Verbindungsschalter
VERSION 0129NM02INT01
095NM21INT02
Business Pro:
UTP-Datenport für
Verbindungsschalter
bei Sternkonfiguration
oder Business Lites bei
Verkettungskonfiguration
Business Lite:
UTP-Datenport für die
ausgehende Verkettung
INSIDE
Klemmblock
L1
N
PE (earthing)
Phase 2
Phase 3
Einlass für
UTP-Datenkabel
mit Gummidichtung
Kabeldurchführung
festes Ladekabel
