Shell newmotion Home Advanced Edition 7 Instruction Manual

Hide thumbs Also See for newmotion Home Advanced Edition 7:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUEL D'INSTALLATION - FR | INSTRUCTION MANUAL – EN
Home Advanced Edition 7

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the newmotion Home Advanced Edition 7 and is the answer not in the manual?

Questions and answers

Related Manuals for Shell newmotion Home Advanced Edition 7

Summary of Contents for Shell newmotion Home Advanced Edition 7

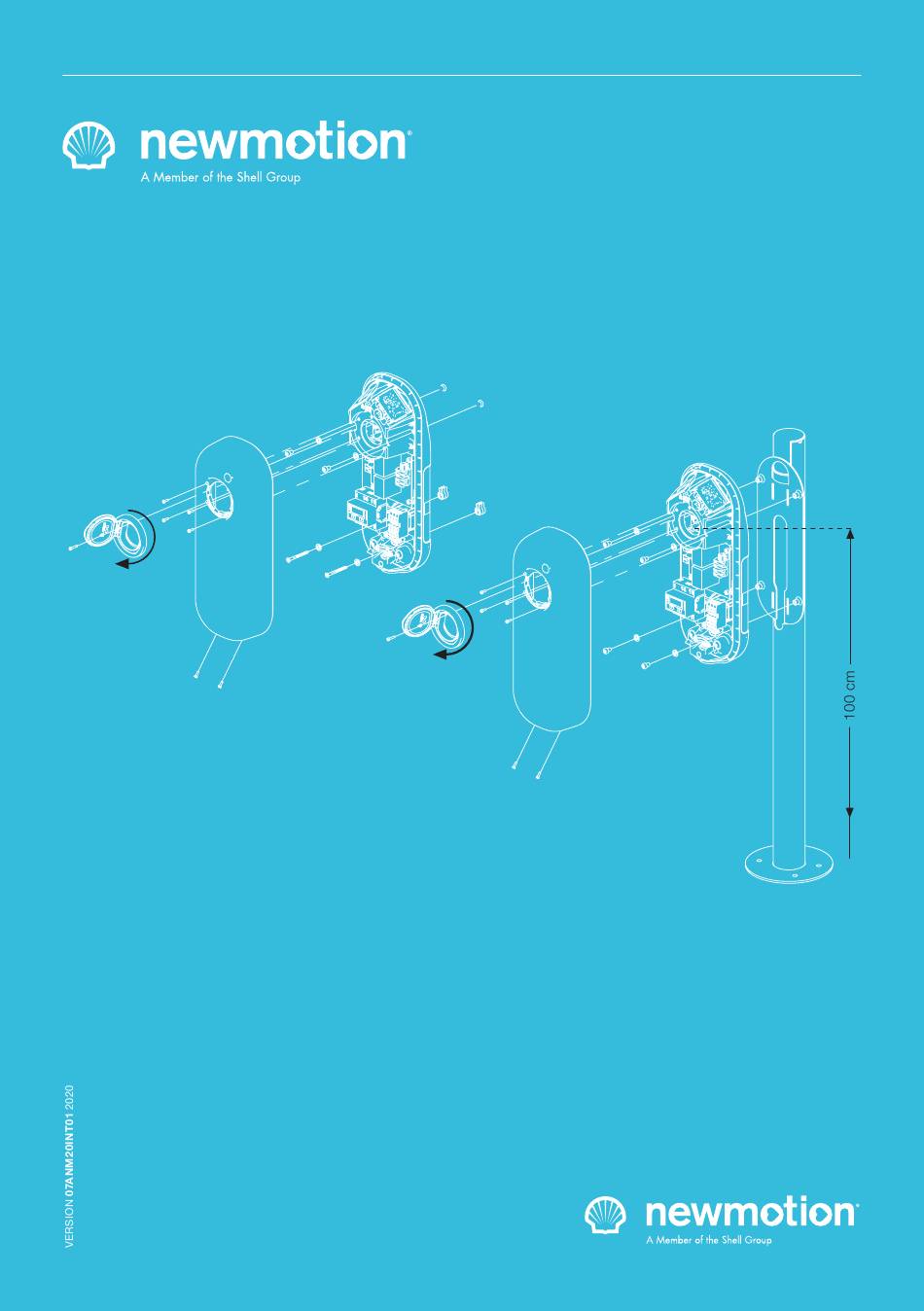

  • Page 1 MANUEL D’INSTALLATION - FR | INSTRUCTION MANUAL – EN Home Advanced Edition 7...
  • Page 3 NewMotion Home Advanced Edition 7 Table des matières / Table of contents Manuel d’installation (FR) Pages 4 - 15 Instruction manual (EN) Pages 16 - 27...
  • Page 4 1. INTRODUCTION 1.1 DESCRIPTION DU PRODUIT ET Avant d’allumer la borne de recharge, vérifiez que UTILISATION PRÉVUE la source d’alimentation disponible correspond aux paramètres de configuration du produit, comme décrit Merci d’avoir choisi une borne de recharge pour véhicule dans ce manuel. électrique NewMotion (EV).

  • Page 5: Aperçu Des Produits

    2. APERÇU DES PRODUITS 2.1 MONTAGE, CONTENU DE L’EMBALLAGE ET OUTILS NÉCESSAIRES Contenu de l’emballage avec borne Outils nécessaires et matériel de recharge supplémentaire (non fournis) Montage mural - Borne de recharge ; - 4x vis autotaraudeuses à tête cylindrique - Œillets en caoutchouc Torx de 6,3 mm x 70 mm (DIN 7981C) en (différentes tailles) ;...

  • Page 6: Spécifications Techniques

    2. APERÇU DES PRODUITS 2.2 SPÉCIFICATIONS TECHNIQUES Format du numéro de série Home Advanced 7 kW 07A _ _ _ _ _ Capacité de charge maximale Home Advanced é 7 : phase unique 32A* Capacité de charge configurée en standard Home Advanced 7 : 3,7 kW - monophasé...
  • Page 7 2. APERÇU DES PRODUITS 2.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Consommation en veille 3-5W Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 %. Plage de pression d’air de fonctionnement 860 hPa à 1060 hPa Hauteur maximale de montage de la prise 1,5 mètre au-dessus du sol Hauteur de prise conseillée...

  • Page 8: Aperçu Du Produit

    2. APERÇU DES PRODUITS 2.3 APERÇU DU PRODUIT Lecteur RFID Indicateur d’état LED Type 2S EV Prise de courant et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | P8 07ANM20INT01...

  • Page 9: Aperçu Des Connexions

    2. APERÇU DES PRODUITS 2.4.1 APERÇU DES CONNEXIONS Port Ethernet Phase 1 Neutre Mise à la terre Phase 3 Phase 2 Poteau de mise à la terre Pinces pour câbles électriques Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc Entrées pour les câbles électriques...
  • Page 10 2. APERÇU DES PRODUITS 2.4.2 APERÇU DE L’INSTALLATION DES ACCESSOIRES P1 Port pour la gestion dynamique de l’énergie Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc pour la gestion dynamique de l’énergie INSTALLATIEHANDLEIDING – P10 VERSION 0129NM02INT01 MANUEL D’INSTALLATION –...
  • Page 11 3. DÉTAILS DE L’INSTALLATION L’installateur est responsable de la sélection de l’épaisseur du câble et des composants de sécurité appropriés à la situation spécifique et selon les réglementations locales Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;...

  • Page 12: Procédure D'installation

    4. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- Étape 2 : Fixez le(s) câble(s) d’alimentation à l’aide vous qu’il y a suffisamment d’espace pour effectuer le du(des) serre-câble(s) ; travail correctement. Étape 3 : Branchez l’alimentation sur les borniers, Veillez à...
  • Page 13 5. PROCÉDURE D’INSTALLATION de gestion dynamique de l’énergie dans une prise de des aiguilles d’une montre dans le couvercle et serrez à courant. La LED PWR doit s’allumer ; la main le boulon M4 x 20 mm fourni ; Étape 6 : La LED CS indiquera (après quelques Étape 6 : Allumez le courant à...

  • Page 14: Configuration Locale

    5. CONFIGURATION LOCALE L’édition Home Advanced peut être configurée 5.4 MISES A JOUR DU FIRMWARE localement à l’aide de l’application Home Charging Utilisez l’application Home Charging by NewMotion by NewMotion. pour télécharger et installer la dernière version du micrologiciel pour le point de charge Home Advanced Trois éléments sont nécessaires pour la configuration Edition.

  • Page 15: Manuel De L'utilisateur

    6. MANUEL DE L’UTILISATEUR 6.1 UTILISATION RÉGULIÈRE 6.2 DÉPANNAGE La première étape consiste à connecter votre voiture à la borne de recharge en branchant le câble de charge. VOYEZ-VOUS UNE LUMIÈRE ROUGE SUR VOTRE Si vous utilisez la fonction Plug&Charge, la session BORNE DE RECHARGE ? démarrera automatiquement.

  • Page 16: Product Description And Intended Use

    1. INTRODUCTION 1.1 PRODUCT DESCRIPTION & Tripping of the RCD could be caused by an earth fault INTENDED USE or a defect relay. If, after resetting the RCD, the device cannot be activated or immediately trips again; please Thank you for choosing a NewMotion Electric Vehicle contact your installer.

  • Page 17: Product Overview

    2. PRODUCT OVERVIEW 2.1 MOUNTING, PACKAGE CONTENTS AND REQUIRED TOOLS Package contents with charge point Required tools & additional materials (not provided) Wall mounting - Charge point; - 4x 6.3mm x 70mm Self Tapping pan - Rubber grommets (various sizes); head Torx screws (DIN 7981C) stainless - 2x Plastic spacers;...

  • Page 18: Technical Specifications

    2. PRODUCT OVERVIEW 2.2 TECHNICAL SPECIFICATIONS Serial number format Home Advanced 7 kW 07A _ _ _ _ _ Maximum charge capacity Home Advanced 7: single phase 32A* Standard configured charge capacity Home Advanced 7: 3,7 kW - single phase 16A** Electric safety category Class I Connector type...
  • Page 19 2. PRODUCT OVERVIEW 2.2 TECHNICAL SPECIFICATIONS (CONTINUED) Stand-by consumption 3-5W Operating temperature range -30℃ to +50℃ Operating humidity range 5% to 95% Operating air pressure range 860 hPa to 1060 hPa Maximum mounting height socket 1.5 meter above ground Advised mounting height socket 1 meter above ground Mounting position Vertical and upright postion only...

  • Page 20: Overview Of Product

    2. PRODUCT OVERVIEW 2.3 OVERVIEW OF PRODUCT RFID Reader LED Status indicator Type 2S EV Plug socket & cover lid Identification label with serial number INSTALLATIEHANDLEIDING – P20 VERSION 0129NM02INT01 INSTALLATION MANUAL – P20 | P20 07ANM20INT01...

  • Page 21: Overview Of Connections

    2. PRODUCT OVERVIEW 2.4.1 OVERVIEW OF CONNECTIONS Phase 1 Neutral Earthing Earthing pole Power cables clamps INSIDE Inlets for power cables INSTALLATIEHANDLEIDING – P21 VERSION 0129NM02INT01 INSTALLATION MANUAL – P21 | P21 07ANM20INT01...
  • Page 22 2. PRODUCT OVERVIEW 2.4.2 OVERVIEW INSTALLING ACCESSORIES P1 Port for Dynamic Power Management UTP data cable inlet INSIDE with rubber seal for Dynamic Power Management INSTALLATIEHANDLEIDING – P22 VERSION 0129NM02INT01 INSTALLATION MANUAL – P22 | P22 07ANM20INT01...

  • Page 23: Installation Details

    3. INSTALLATION DETAILS The installer is responsible for selecting a cable thickness & safety components appropriate for the specific situation and according to local regulations Wiring advice* - Wire for the maximum hardware amperage under continuous load; - Calculate with a COS-Phi of 0.8; - Calculate with a max allowed voltage drop over the cable of 2%;...

  • Page 24: Installation Procedure

    4. INSTALLATION PROCEDURE 4.4 DYNAMIC POWER MANAGEMENT Thank you for installing this charge point. Make sure there is enough space to properly do the work. MODULE Ensure to work safely and take the safety of others into The Dynamic Power Management Module package consideration as well, always work according to local contains one Dynamic Power Management module, one safety regulations.
  • Page 25 4. INSTALLATION PROCEDURE Step 11: Plug the RJ12 cable in the black P1 dongle, which is included in the box. Plug the P1 dongle in the Dynamic Power Management module. Step 12: Connect it to the P1 port, as indicated in the ’2.4.2 Overview Installing Accessories’...

  • Page 26: Local Configuration

    5. LOCAL CONFIGURATION The Home Advanced Edition can be configured locally 5.4 FIRMWARE UPDATES using the Home Charging by NewMotion app. Use the Home Charging by NewMotion app to download and install the latest firmware release for the Home Three items are required for local configuration: Advanced Edition charge point.
  • Page 27 6. USER MANUAL 6.1 REGULAR USE 6.2 TROUBLESHOOTER The first step is to connect your car to the charge point by plugging in the charge cable. If you are using DO YOU SEE A RED LED LIGHT ON YOUR CHARGE Plug&Charge the session will start automatically.
