- Page 1 DCR-7508-SC WiFi Smart Chimney Type Range Hood DCR-8508-SC Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
-
Page 2: Table Of Contents
Content Warnings & Safety Precautions Product Structure Installation Instructions Operation Instructions Care & Maintenance Troubleshooting Recycling & Disposal Technical Specification Warranty Terms & Conditions... -
Page 3: Warnings & Safety Precautions
Unplug this product from the power source before cleaning and maintenance. • Contact German Pool authorized service technician for repair or maintenance of this product. For safety purpose, you should read the instructions carefully before using the appliance for the first time. - Page 4 Warnings & Safety Precautions • Do not install the appliance outdoors in a damp place or in an area which may be prone to water leaks such as under or near a sink unit. In the event of a water leak, allow the machine to dry naturally.
- Page 5 Warnings & Safety Precautions WARNING! • Consult local regulations regarding fumes outlets. Do not connect the hood to a fume, ventilation or hot air duct. Confirm that room ventilation is appropriate with the local authorities. Make sure the maximum air extraction flow rate for the appliances in the room does not exceed 4 Pa. The room must have adequate ventilation if an extractor hood is used simultaneously with appliances that run on gas or other fuels.
-
Page 6: Product Structure

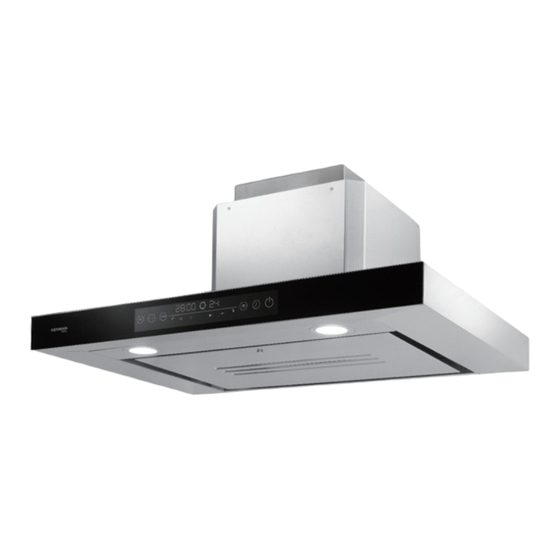

Product Structure 1. Motor cover 2. Control panel 3. Body 4. LED light 5. Rectification plate (oil collector inside) -
Page 7: Installation Instructions
Installation Instructions Things to check before installation • To avoid potential hazards, it is important to properly install this range hood and read the safety instructions carefully to avoid misuse and danger. We recommend that you keep this instruction manual for future reference and pass it to any future owners. •... - Page 8 Installation Instructions WARNING! • Type of installation: Ducted option only. • Failure to install the screws or fixing device in accordance with the instructions below may result in electrical hazards. Installation Steps Distance between the top of cooker or hob and the lowest part of the hood must be observed: gas hobs 750mm, electric hobs 650mm (pic 3).
- Page 9 Installation Instructions Unit: mm Unit: mm The ducting tube is concealed in the cabinet. The ducting tube is not concealed in the cabinet. >150 547-1025 547-1025 698/798 698/798 (Electric Hob) (Electric Hob) (Gas Hob) (Gas Hob) Unit: mm Screw (4mm x 30mm) Screw plug Range hood Wall...
- Page 10 Installation Instructions Chimney Retainer Upper Chimney Lower Chimney Screw (4mm x 8mm) Screw Plug Screw (4mm x 30mm) Chimney Plate P.10...
-
Page 11: Operation Instructions
Operation Instructions Before use Switch on the product at the switched fused connection unit. The product is ready for use. Control Panel Icon Key/Indicator Light Description Increase Key Tap to move up one gear; tap and hold this key for rapid continuous increase of gear level Decrease Key Tap to move down one gear;... - Page 12 Operation Instructions When power is connected for the first time, all the lights will turn on for 1 second then go dark, buzzer beeps once, On/Off Key will go dim, product enters standby state. In standby state, tap On/Off Key once, all touch keys will light up, RPM Display will show “0000”, Gear Display will show “F0”, Gesture Control Indicator and WiFi Indicator will light up constant.
- Page 13 5.0 GHz. A. How To Set Up The APP 1. Connect your phone to 2.4 GHz WiFi then scan the QR Code below, or search “German Pool Smart Control”in App Store or Google Play to download and install the APP.
- Page 14 Operation Instructions C. Register Your Account Apple IOS System 1. Open the APP，click “Agree” 2. Click “Sign Up” to register 3. Enter your email address, tick on “User Agreement and your account. “I agree Privacy Policy and Privacy Policy”. User Agreement”, then click “Get Verification Code”.
- Page 15 Operation Instructions D. Pairing Sequence Method 1: Auto Pairing 1. When product in standby 2. Click “+” on the upper right 3. Before pairing, user must state, long-press the corner of the APP homepage, allow the App to access your then click “Add Device”.
- Page 16 Operation Instructions WiFi Smart Chimney Type Range ... 10. Tap “Allow While Using App” 11. Select WiFi name and enter 12. APP will show ”Being (if Location is already on, ignore your WiFi password, then Added”, the product and APP this step).
- Page 17 Operation Instructions Method 2: Bluetooth Pairing 1. Click “+” on the upper right 2. In the “Add Manually “ 3. Follow the instructions on the corner of the APP homepage, column, find the product APP to pair. then click “Add Device”. model that needs to be paired, and click the product to pair.
- Page 18 Operation Instructions E. Sharing Control 1. On the product’s homepage, 2. Click “Share Device” under 3. Click “Add Sharing”. click “ ” on the upper “Others”. right corner. WiFi Smart Chimney Type Range Hood WiFi Smart Chimney Type Range Hood has been shared with 4.
- Page 19 Operation Instructions Controlling The Product With The APP Settings Key On/Off Key LED Lamp Fan Speed Turbo Self-Cleaning LED Lamp Key Turbo Key Fan Speed Key Self-Cleaning Key Description On/Off • In standby state, tap to turn on product • When the product is operating, tap to turn off product (returns to standby state) LED Lamp...
-
Page 20: Care & Maintenance
Care & Maintenance Daily Cleaning In order to prevent the oil cup from overflowing, it is recommended to clean the oil cup at least once a week; if the product is used frequently, the cleaning frequency of the oil cup should be increased. Cleaning The Oil Cup To avoid fire, please clean the oil cup thoroughly every month or after using the self-cleaning function. -
Page 21: Troubleshooting
Troubleshooting Problem Possible Cause Solution Take down the appliance The appliance is not installed properly on the and check it is properly bracket fixed Excessive vibration The fan blade is damaged The fan motor is not fixed tightly Switch off the appliance. Contact Customer The fan blade is jammed Light on but motor... -
Page 22: Technical Specification
Technical Specification Model DCR-7508-SC DCR-8508S-DC Voltage / Frequency 220 - 240 V ~50 Hz 220 - 240 V ~50 Hz Power (Max) 253 W 253 W Lighting 1.5W*2 1.5W*2 Motor Speed Max. 2,820 RPM Max. 2,820 RPM Exhaust Flow 1,020 m... - Page 23 目錄 警告及注意事項 產品結構 安裝說明 使用說明 清潔與維護 故障檢修 回收和處理 技術規格 保用條款 P.23...
-
Page 24: 警告及注意事項
警告及注意事項 警告！ 使用本產品前，請仔細閱讀所有說明。 • 本產品只限家居室內日常使用，如產品作任何商業、工業、出租或其他用途，保用證即告失 效。 • 請勿讓兒童或身體有殘障、精神不健全及對本產品缺乏經驗或知識的人士單獨使用本產品；如 需使用，必須要在負責任的成年人監管下方可使用。 • 應照顧好兒童，確保他們不會玩耍本產品。 • 無成年人監管下，勿讓兒童清潔及維護本產品。 • 使用前，請先檢查所有電壓是否與本產品標籤上的電壓相符。 • 如果電源線損壞，為免發生意外，電源線必須由廠方、廠方指定的維修中心或同等合格的技術 人員進行更換。 • 清潔或檢查本產品前，必須先關機及拔掉插頭。 • 請聯繫德國寶授權的技術人員進行維修或保養本產品。 為安全起見，初次使用產品前請先細說本說明書，並保存說明書，以便作參考之用。本產品 只供家居使用。請必須依照本說明書內的指示安裝及操作。 警告！ • 所有安裝工作必須由合格人員或合格的電工來執行。 • 必須嚴格按照製造商的說明，由具有適當資格的人員正確安裝本設備。 • 本設備符合所有當前的安全規例，但製造商必須強調，此合規性不能防止設備表面在使用過程 中發熱並在運行過程中保持高溫。 • 在使用過程中，易觸及部件可能會變熱，幼兒應遠離，並應小心避免觸摸設備。 • 製造商強烈建議將本設備放在嬰兒和小孩接觸不到的地方。 • 如果對本產品進行安全監督或指導並瞭解其危害，則可以由8歲以上的兒童以及肢體、感覺或 精神能力較弱或缺乏經驗和知識的人員使用本產品。兒童不得玩耍本產品，除非8歲以上的兒 童並在有成人監督的情況下，否則兒童不得進行清潔和維護。 •... - Page 25 警告及注意事項 警告！ • 未按照這些說明安裝螺絲或固定裝置可能會導致電氣危險。 • 同時運行抽油煙機和帶電的設備時，房間內的負壓不得超過4Pa。 • 請妥善處理包裝材料。 • 請勿在設備附近使用易燃噴霧劑。 • 建議在使用和清潔過程中要格外小心。仔細閱讀本設備的清潔和保養部分。 • 請勿使用蒸氣清潔器。 • 本設備不能通過外部計時器或單獨的遠端控制系統進行操作。 • 本設備僅供家庭使用。 警告！ • 有關煙氣出口的資訊，請參閱當地法例。請勿將通風櫃連接至通風或熱風管道。請與地方當局 確認房間通風是否適當，並確保房間中設備的最大抽氣流量不超過4 Pa。如果將抽油煙機與以 天然氣或其他燃料運行的器具同時使用，則房間必須有足夠的通風，不得將空氣排放到用於排 出燃燒氣體或其他燃料的煙道中。必須遵守有關抽氣的規定。 • 連接抽油煙機之前，請關閉電源，並檢查提供的電壓和頻率是否與設備銘牌上指示的電壓和頻 率一致。 • 在靜電釋放（例如閃電）期間，通風櫃可能會停止工作。此安全無損壞風險。請關閉抽油煙機 的電源，一分鐘後重新連接。 • 為避免火災危險，請定期清潔金屬過濾網，並密切觀察和調節盛有熱油的鍋具。 • 如果抽油煙機有損壞或瑕疵，請不要使用，並聯絡客戶服務中心。 • 禁止在本設備下方進行火焰狀烹飪。 • 安裝設備時，請確保遵守以下規定，爐具頂部與抽油煙機底部之間的距離為：燃氣 爐：750mm；電爐：650mm。 •...
-
Page 26: 產品結構
產品結構 1. 裝飾煙通 2. 控制面板 3. 機身 4. LED照明燈 5. 整流板（內附集油杯） P.26... -
Page 27: 安裝說明
安裝說明 安裝前注意事項 • 為避免在使用時存在危險，請務必正確安裝此抽油煙機，並仔細閱讀安全說明，以避免誤操作 和危險，請保留此說明書以備將來參考，並將其傳遞給任何使用者。 • 檢查包裝，並確保列出了所有零件。 • 打開抽油煙機包裝後，請檢查抽油煙機是否完好無損。如有疑問，請勿使用該設備。 • 如果本產品包含玻璃，請小心安裝或搬運，以免造成人身傷害或產品損壞。 • 請確定適合安裝產品的位置。 • 確認產品銘牌上的電壓規格與你的家居電壓相符。 • 如果您出售、送贈或丟棄本設備，請確保將本說明書交到新使用者，以便熟悉本設備及其安全 警告。 安裝工具 1. 十字螺絲批 2. 水平尺 3. 拉尺 4. 電鑽 5. 電鑽頭(Ø8mm) 6. 鉛筆 7. 絕緣膠帶 8. 轉接器(Ø150mm轉Ø120mm) P.27... - Page 28 安裝說明 警告！ • 只能選擇外排出風方式。 • 不按照這些說明安裝螺絲或固定裝置可能會導致電氣危險。 安裝步驟 爐具頂部與抽油煙機底部之間的距離為：燃氣爐：750mm；電爐：650mm。（如圖3） 在牆上標記掛壁支架鑽孔的位置，鑽3個 8mm x 30mm孔並以隨附的 4mm x 30mm螺絲及膠塞 將掛壁支架固定在牆壁上。（如圖4） 將抽油煙機掛到支架上。（如圖5） 用膠帶或卡箍固定120mm或150mm的排風管，如有需要可使用 150mm轉120mm轉接器。 （如圖6） 將兩段飾通調校至合適的高度後，扣上飾通固定架（如圖7）。 在牆上標記飾通支架鑽孔的位置，鑽2個 8mm x 30mm孔並以隨附的 4mm x 30mm螺絲及膠塞 將飾通支架固定在牆壁上。放上飾通並以2顆 4mm x 8mm 螺絲固定在支架兩端。（如圖8） 打開抽油煙機整流板，安裝油杯。（如圖9） 去除機身所有保護膜後，安裝完成。（如圖10） P.28...
- Page 29 安裝說明 單位: mm 單位: mm 抽煙管隱藏在廚櫃內 抽煙管非隱藏在廚櫃內 >150 547-1025 547-1025 698/798 698/798 (電爐) (電爐) (燃氣爐) (燃氣爐) 單位: mm 螺絲 (4mm x 30mm) 膠塞 抽油煙機 掛壁支架 掛壁支架 P.29...
- Page 30 安裝說明 飾通固定架 上飾通 下飾通 螺絲 (4mm x 8mm) 膠塞 螺絲 (4mm x 30mm) 飾通支架 P.30...
-
Page 31: 使用說明
使用說明 使用前注意事項 在帶開關的保險絲連接器上啟動設備，當設備已準備就緒即可以開始使用。 控制面板 圖標 按鍵指示燈 功能 加鍵 每次按鍵風速檔位升一級；長按此鍵可快速遞增風速檔位 減鍵 每次按鍵風速檔位降一級；長按此鍵可快速遞減風速檔位 按鍵後摩打進入超頻模式Turbo Boost，並進行10分鐘倒數 超頻模式鍵 • 倒數結束後自動回復超頻模式Turbo Boost之前的檔位 • 如要中途取消超頻模式Turbo Boost，再按此鍵一次 • 照明鍵 • 按鍵開啟或關閉照明燈 • 長按3秒啟動電熱除油功能；再長按3秒取消電熱除油功能 定時關機鍵 • 按鍵進入1分30秒倒數，倒數結束後自動關機（返回待機狀態） • 如要中途取消定時關機，再按此鍵一次 開關鍵 • 產品在待機狀態下，按鍵開機 • 產品運行期間，按鍵關機（返回待機狀態） RPM轉速顯示 • 顯示當前運行轉速 • 在定時關機啟動後，顯示剩餘倒數時間... - Page 32 使用說明 首次接通電源後，所有按鍵及指示燈亮起1秒後熄滅，蜂鳴器發出提示聲1聲，「開關鍵 」半 亮，產品進入待機狀態。 待機狀態下，按「開關鍵 」一次，所有按鍵亮起，RPM轉速顯示「0000」，風速檔位顯示「F0」 ，「智能手勢控制顯示」及「WiFi指示燈」常亮。如果1分鐘內無任何按鍵操作，產品自動返回待機 狀態。 智能手勢控制 注意： 產品在待機狀態下，長按「開關鍵 」5秒啟動或關閉智能手勢控制功能（此功能預設為啟動）。 從左至右揮手： 揮手1次：啟動產品，以預設風速檔位F24運行，照明燈亮起，運行指示燈轉動。 揮手2次：風速檔位下調至F18。 揮手3次：風速檔位下調至F12。 揮手4次：風速檔位下調至F6。 揮手5次：風速檔位下調至F1。 揮手6次：產品返回待機狀態。 揮手7次：產品啟動並以風速檔位F24運行。如此類推。 從右至左揮手： 產品直接返回待機狀態，關閉摩打和照明燈。 電熱除油功能 • 在待機模式下，長按「照明鍵 」3秒啟動電熱除油功能，電熱除油指示燈閃爍，產品進入9 分鐘倒計時，前8分鐘為加熱溶解機內油污，最後1分鐘為摩打運行排走油污，完成後產品回復 待機狀態。 • 要中途取消電熱除油功能，長按「照明鍵 」3 秒。 WiFi功能 • 進行連接：在待機狀態下，長按「超頻模式鍵 」5秒，進入連接狀態，所有按鍵閃爍；連接 成功後，ＷiFi指示燈常亮。 • 解除連接：ＷiFi連接狀態下，長按「定時/網絡鍵 」5秒，所有按鍵閃爍約2分鐘後熄滅，解 除ＷiFi連接。...
- Page 33 使用說明 使用WiFi連接本產品 本產品可透過德國寶智能控制應用程式「German Pool Smart Control」APP以智能手機操控。 注意： 必須使用頻率為2.4 GHz的WiFi進行連接，不適用於頻率為5.0 GHz的WiFi。 A.下載應用程式 連接頻率為2.4 GHz的WiFi後，掃描下方二維碼，或於蘋果IOS系統上的App Store或安卓Android系統 上的 Google Play搜尋「German Pool Smart Control」，下載並安裝APP。 蘋果IOS系統 安卓Android系統 App Store Google Play B.設置APP語言 蘋果IOS系統 1. 在手機的設定中搜尋 2. 點擊「偏好的語言」。 3. 在「建議的語言」一欄中選 「Smart Control」。 擇繁體中文或英文（注意 ： 選擇「繁體中文(香港)」 APP將會顯示英文）。...
- Page 34 使用說明 C.註冊用戶資料 2. 點擊「註冊」註冊用戶資 3. 輸入電郵地址，剔選「我同 1. 打開APP，點擊「用戶協議 料。 意隱私致策與用戶協議」後 與隱私政策」上的「同意」 。 點擊「獲取驗證碼」。 4. 輸入電郵裡的驗證碼。 5. 設定您的登入密碼後點擊 「完成」，完成註冊。 P.34...
- Page 35 使用說明 D.配對本產品 方法1：自動配對 1. 在抽油煙機待機狀態下，長 3. 配對前必須先打開藍牙權 2. 點擊APP主頁右上角 「+」 ， 按抽油煙機上的「超頻模 限，點擊「打開藍牙」（如已 再點擊「添加設備」。 式鍵」5秒，直至蜂鳴器發 打開，可忽略此步驟）。 出提示聲1聲，WiFi指示燈 閃爍。 6. APP顯示「正在搜索附近的 4. 點擊「去設定」（如已打 5. 點擊藍牙一欄以打開藍牙 開，可忽略此步驟）。 權限（如已打開，可忽略此 設備…」。 步驟）。 WiFi Smart Portable Air Conditioner 8. 點擊產品名稱右方的 「+」 。 9. 配對時建議開啟位置權限， 7. 數秒後APP顯示「發現設 點擊「立即設置」（如已開...
- Page 36 使用說明 WiFi Smart Chimney Type Range ... 12. APP顯示「正在添加」，產 10. 點擊「使用App時允許」 11. 輸入手機所連接的ＷiFi （如已開啟，可忽略此步 名稱及密碼，點擊「下一 品與APP自動配對中。 驟）。 步」。 WiFi Smart Chimney Type Range ... 13. 配對完成後APP顯示「添加 成功」，按右上角「完成」 進入產品主界面。 警告！ 如沒有開啟藍牙或沒有打開藍牙權限，將無法配對產品；注意，即使電話已開啟藍牙功能，並不代 表已打開「藍牙權限」。 注意： • 每次只可以一個帳戶進行配對，如由另一帳戶再次進行配對，先前已配對的帳號將失去本產品 的操作權。 • 已配對的帳戶可以分享本產品的操作權予其他帳戶，詳見「E.操作權分享」部份。 注意： 如無法搜索到本產品，或在配對期間APP顯示感嘆號符號，代表配對失敗，請使用下列的方法2進行 配對。 P.36...
- Page 37 使用說明 方法2：藍牙配對 2. 在「手動添加」一欄找到需 1. 點擊APP主頁右上角 「+」 ， 3. 按照APP上的指示進行配 要配對的產品型號，點擊該 再點擊「添加設備」。 對。 產品進行配對。 WiFi Smart Chimney Type Range ... WiFi Smart Chimney Type Range ... 4. 點擊產品名稱右方的 「+」 。 5. 輸入手機所連接的WiFi名稱 6. 配對完成後APP顯示「添 及密碼，點擊「下一步」 。 加成功…」，按右上角「完 成」進入產品主界面。 警告！ 如沒有開啟藍牙或沒有打開藍牙權限，將無法配對產品；注意，即使電話已開啟藍牙功能，並不代 表已打開「藍牙權限」。...
- Page 38 使用說明 E.操作權分享 1. 在本產品操作主界面點擊右 2. 在「其他」一欄中點擊「共 3. 點擊下方「添加共用」。 上角「 」。 用設備」。 WiFi Smart Chimney Type Range Hood WiFi Smart Chimney Type Range Hood 已共享給 4. 在「分享給其他人」一欄 5. 輸入該帳戶的註冊電郵地 6. 重複步驟3-5添加更多其他 中可設定所需分享的人數， 址，再點擊右上角「完成」 帳戶。 再點擊「分享給 即可。 SmartControl賬號」。 注意： 在「共用設備」頁面裡，你可隨時添加或移除帳戶的操作權。 P.38...
- Page 39 使用說明 使用APP操作 設置鍵 開關鍵 LED Lamp Fan Speed Turbo Self-Cleaning 照明鍵 超頻模式鍵 風速鍵 電熱除油鍵 按鍵 說明 • 產品在待機狀態下，按鍵開機 開關鍵 • 產品運行期間，按鍵關機（返回待機狀態） 照明鍵 按鍵開啟或關閉照明燈 風速鍵 按鍵選擇F1-F24風速檔位 按鍵後摩打進入超頻模式Turbo Boost，並進行10分鐘倒數 超頻模式鍵 • 倒數結束後自動回復超頻模式Turbo Boost之前的檔位 • 如要中途取消超頻模式Turbo Boost，再按此鍵一次 • 電熱除油鍵 產品在待機狀態下，按鍵啟動或取消電熱除油功能 P.39...
-
Page 40: 清潔與維護
清潔與維護 日常清潔 為避免集油杯滿溢，建議每星期至少清潔一次集油杯；如經常使用本產品，應增加集油杯清潔頻 率。 清洗集油杯 為避免起火，每月或每次使用電熱除油功能後，請徹底清潔集油杯。卸下集油杯後，以熱水和清潔 劑浸泡一小時。如果使用洗碗機清潔，清洗溫度請勿高於65℃。 1. 用十字螺絲刀逆時針旋轉擰鬆螺絲後，將抽油煙機整流板往下拉。（如圖1） 2. 將集油杯輕輕往外拉，取出集油杯。（如圖2） 警告！ 如每天使用抽油煙機2小時以上，請增加集油杯清潔/更換頻率，並必須使用原裝部件。 P.40... -
Page 41: 故障檢修
故障檢修 故障現象 原因分析 處理方法 設備未正確安裝在支架上 取下設備並檢查其是否正確固定 風扇葉片已損壞 關閉設備，聯絡客戶服務及維修 過度振動 中心 風扇摩打未牢固固定 風扇葉片被卡住 燈亮但摩打不運作 摩打損壞 燈泡損壞 燈和摩打不運作 電源連接不穩固 檢查電源 速度檔位可能太低 選擇更高的速度檔位 抽油煙機與爐頭之間的距離太大 重新調整距離至： 抽吸性能低 燃氣爐：750mm 電爐：650mm 頂部通風孔可能被阻塞 清除任何障礙物 排風管可能扭曲 確保排風管安裝符合製造商的說明 回收和處理 廢棄電子產品不應與生活垃圾一起處理，請向地方當局或零售商諮詢 有關回收的建議。 產品或其包裝上的符號表示該產品不能作為普通家庭垃圾處理，該產 品必須移交給電氣和電子設備收集點以進行回收。 在確保正確處理本產品時，您將避免由於不正確處理本產品而對環境 和公眾健康造成的負面影響。要獲取有關此產品回收的更詳細資訊， 請與政府、廢物處理服務或購買該產品的商店聯繫。 P.41... -
Page 42: 技術規格
技術規格 DCR-7508-SC DCR-8508-SC 型號 220 - 240 V ~50 Hz 220 - 240 V ~50 Hz 電壓 / 頻率 253 W 253 W 功率 (最大) 1.5W*2 1.5W*2 照明燈 摩打轉速 Max. 2,820 RPM Max. 2,820 RPM 排風量 1,020 m 1,020 m... -
Page 43: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 5. This warranty will be void if there is any transfer of 5. - Page 44 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com DCR-SC-M-23(1) P.44...
