- Page 1 Chimney Type Range Hood RDC SERIES Online Warranty Registration RDC-6356 / RDC-7356 / RDC-8356 / RDC-9356 RDC-6457 / RDC-7457 / RDC-8457 / RDC-9457 Please read these instructions and warranty information carefully before use and keep them handy for future reference.
- Page 2 請即進行保用登記！ 有關保用條款細則，請看說明書最後一頁。 Please register your warranty information now ! For Warranty Terms & Conditions, please refer to the last page of this user manual.
-
Page 3: Table Of Contents
Content Safety Instructions Product Structure Installation Instructions Operation Instructions Care and Maintenance Troubleshooting Recycling and Disposal Technical Specification Warranty Terms & Conditions... -
Page 4: Safety Instructions
Safety Instructions For safety purpose, you should read the instructions carefully before using the appliance for the first time. Save the instructions for future reference. The appliance is designed for domestic use and may only be installed and operated in accordance with these instructions for use. Warning: •... - Page 5 Safety Instructions • Please dispose of the packing material carefully. • Do not use flammable sprays in close vicinity to the appliance. • We recommend that great care be taken during use and cleaning. Read the cleaning and maintenance sections for this appliance carefully. •...
-
Page 6: Product Structure

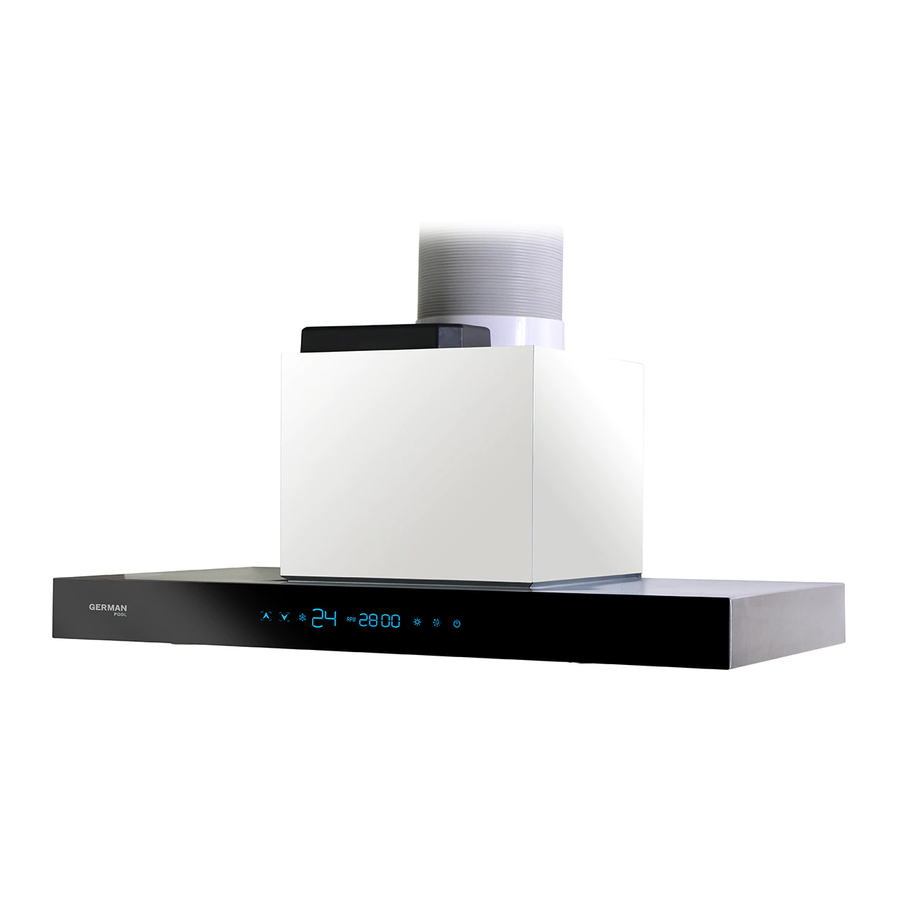

Product Structure 1. Motor cover (Optional) 2. Control panel 3. Body 4. LED Light 5. Rectification plate (oil collector inside) -
Page 7: Installation Instructions
Installation Instructions Things to check before installation • To avoid the constant danger when using electrical appliance, it is important to properly install this range hood and read the safety instructions carefully to avoid misuse and danger. We recommend that you keep this instruction manual for future reference and pass it to any future owners. - Page 8 Installation Instructions Installation Steps Type of installation: Ducted option; Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. Mark on the wall the hole positions as shown in diagram (pic 2); The wall plugs supplied are suitable for solid walls only.
- Page 9 Installation Instructions...
-
Page 10: Operation Instructions
Operation Instructions Before use Switch on the appliance at the switched fused connection unit. The appliance is ready for use. Touch Control Panel 1. Gear Up Key: Press to move up one level 2. Gear Down Key: Press to gear down one level 3. -
Page 11: Care And Maintenance
Care & Maintenance Cleaning of Oil Cup To avoid fire, please clean the oil cup thoroughly every month or whenever the display light is on. To do this, remove the oil cup and soak it in hot water and detergent for an hour. If using a dishwasher, do not exceed 65℃. -
Page 12: Troubleshooting
Troubleshooting Fault Cause Solution Take down the appliance The appliance is not installed properly on the brackets and check it is properly fixed Excessive vibration The fan blade is damaged The fan motor is not fixed tightly Switch off the appliance. Contact Customer The fan blade is jammed Light on but motor does... -
Page 13: Technical Specification
Technical Specification Model RDC-6356 RDC-6457 Voltage / Frequency 220 - 240 V ~50 / 60 Hz 220 - 240 V ~50 / 60 Hz Power 303 W 303 W Lighting 1.5W*2 1.5W*2 Motor Speed Max. 2,800 RPM Max. 2,800 RPM Exhaust Flow 1,000 m 1,000 m... - Page 14 Technical Specification Model RDC-9356 RDC-9457 Voltage / Frequency 220 - 240 V ~50 / 60 Hz 220 - 240 V ~50 / 60 Hz Power 303 W 303 W Lighting 1.5W*2 1.5W*2 Motor Speed Max. 2,800 RPM Max. 2,800 RPM Exhaust Flow 1,000 m 1,000 m...
- Page 15 目錄 注意事項 產品結構 安裝說明 使用說明 清潔與維護 故障檢修 回收和處理 技術規格 保用條款 P.15...
-
Page 16: 注意事項
注意事項 為安全起見，初次使用產品前請先細說本說明書，並保存說明書，以便作參考之用。本產品 只供家居使用。請必須依照本說明書內的指示安裝及操作。 警告： • 所有安裝工作必須由合格人員或合格的電工來執行。 • 必須嚴格按照製造商的說明，由具有適當資格的人員正確安裝本設備。 • 本設備符合所有當前的安全規例，但製造商必須強調，此合規性不能防止設備表面在使用過程 中發熱並在運行過程中保持高溫。 • 在使用過程中，易觸及部件可能會變熱，幼兒應遠離，並應小心避免觸摸設備。 • 製造商強烈建議將本設備放在嬰兒和小孩接觸不到的地方。 • 如果對本產品進行安全監督或指導並瞭解其危害，則可以由8歲以上的兒童以及肢體、感覺或 精神能力較弱或缺乏經驗和知識的人員使用本產品。兒童不得玩耍本產品，除非8歲以上的兒 童並在有成人監督的情況下，否則兒童不得進行清潔和維護。 • 請將本產品及其電源線放在8歲以下兒童觸摸不到的地方。 • 定期檢查電源插頭和電源線是否損壞。如果電源線損壞，則必須由製造商、其服務代理商或具 有類似資格的人員進行更換，以免發生危險或傷害。 • 請勿使電源線接觸設備的高溫部件。 • 確保電源線沒有被夾在設備下面或內部，並避免損壞電源電纜。 • 請勿將本設備安裝在潮濕的地方或容易漏水的地方，例如水槽下方或附近。萬一漏水，請讓機 器自然乾燥。 警告： • 未按照這些說明安裝螺絲或固定裝置可能會導致電氣危險。 • 同時運行抽油煙機和帶電的設備時，房間內的負壓不得超過4Pa。 • 請妥善處理包裝材料。 • 請勿在設備附近使用易燃噴霧劑。 • 建議在使用和清潔過程中要格外小心。仔細閱讀本設備的清潔和保養部分。... - Page 17 注意事項 警告： • 有關煙氣出口的資訊，請參閱當地法例。請勿將通風櫃連接至通風或熱風管道。請與地方當局 確認房間通風是否適當，並確保房間中設備的最大抽氣流量不超過4 Pa。如果將抽油煙機與以 天然氣或其他燃料運行的器具同時使用，則房間必須有足夠的通風，不得將空氣排放到用於排 出燃燒氣體或其他燃料的煙道中。必須遵守有關抽氣的規定。 • 連接抽油煙機之前，請關閉電源，並檢查提供的電壓和頻率是否與設備銘牌上指示的電壓和頻 率一致。 • 在靜電釋放（例如閃電）期間，通風櫃可能會停止工作。此安全無損壞風險。請關閉抽油煙機 的電源，一分鐘後重新連接。 • 為避免火災危險，請定期清潔金屬過濾網，並密切觀察和調節盛有熱油的鍋具。 • 如果抽油煙機有損壞或瑕疵，請不要使用，並聯絡客戶服務中心。 • 禁止在本設備下方進行火焰狀烹飪。 • 安裝設備時，請確保遵守以下規定，爐具頂部與抽油煙機底部之間的距離為：燃氣 爐：750mm；電爐：650mm。 • 對於因誤用或錯誤安裝本設備而造成的人身或財產損失，製造商不承擔任何責任。 • 關於安裝方面的資訊，請參閱本手冊的以下段落。 警告： • 如果不按照指示進行清潔，則有觸電和火災的危險。 P.17...
-
Page 18: 產品結構
產品結構 1. 裝飾煙通（另購） 2. 操作面板 3. 機身 4. LED照明燈 5. 整流板（內附集油杯） P.18... -
Page 19: 安裝說明
安裝說明 安裝前注意事項 • 為避免在使用時存在危險，請務必正確安裝此抽油煙機，並仔細閱讀安全說明，以避免誤操作 和危險，請保留此說明書以備將來參考，並將其傳遞給任何使用者。 • 檢查包裝，並確保列出了所有零件。 • 打開抽油煙機包裝後，請檢查抽油煙機是否完好無損。如有疑問，請勿使用該設備。 • 如果本產品包含玻璃，請小心安裝或搬運，以免造成人身傷害或產品損壞。 • 請確定適合安裝產品的位置。 • 在本設備上的規格銘牌顯示所有訂購更換零件所需的識別資訊。 • 如果您出售、送贈或丟棄本設備，請確保將本說明書交到新使用者，以便熟悉本設備及其安全 警告。 安裝工具 1. 十字螺絲批 2. 水平尺 3. 拉尺 4. 電鑽 5. 電鑽頭 (Ø8mm) 6. 鉛筆 7. 絕緣膠帶 8. 抽煙管 (Ø150mm) P.19... - Page 20 安裝說明 安裝步驟 1. 只能選擇外排出風方式；未按照這些說明安裝螺絲或固定裝置可能會導致電氣危險。 2. 在牆上標記孔的位置（如圖2）；隨附的牆壁插頭僅適用於實心牆壁。當固定在任何其他類型 的牆壁上時，請使用合適的替代固定裝置。 3. 爐具頂部與抽油煙機底部之間的距離為：燃氣爐：750mm；電爐：650mm。（如圖3） 4. 在牆上標記好的位置鑽孔，並固定四個螺絲，螺絲頭離牆壁的距離保持2mm左右。（如圖4） 5. 在掛好抽油煙機後，鎖緊內部2顆安全螺絲。（如圖5） 6. 打開抽油煙機擋板，安裝油杯。（如圖6） 7. 用膠帶或卡箍固定150mm的排風管。（如圖7） 8. 如果有選配裝飾管，將其放在抽油煙機頂部。（如圖8） 9. 去除機身所有保護膜後，安裝完成。（如圖9） Unit: mm Unit: mm 抽煙管隱藏在廚櫃內 抽煙管非隱藏在廚櫃內 >150 330-660 330-660 598/698/798/898 (Electric Hob) 598/698/798/898 (Electric Hob) (Gas Hob) (Gas Hob) Unit: mm P.20...
- Page 21 安裝說明 P.21...
-
Page 22: 使用說明
使用說明 使用前注意事項 在帶開關的保險絲連接器上啟動設備，當設備已準備就緒即可以開始使用。 控制面板 1.速度增加鍵： 每次按鍵風速檔位升一級 2.速度降低鍵： 每次按鍵風速檔位降一級 3.超頻模式鍵： 按鍵後摩打進入Turbo Boost超頻模式，並進行3分鐘倒計時，計時結束後回復Turbo Boost超頻模 式之前的檔位。 4.風速檔位顯示器 5.RPM轉速實時顯示器 6.照明開關鍵： 按鍵開燈或關燈 7.自動電熱除油清潔功能鍵： 按鍵2秒進入11分鐘倒計時，前10分鐘為加熱溶解機內油污，最後1分鐘為摩打運行排走油污；長按 2秒以關閉。 8.開關鍵： 按鍵開機或關機；連按2次進入90秒倒數關機功能。 智能手勢控制 在控制面板前約8cm距離內進行手勢操控，揮手時的手勢範圍需覆蓋整個控制台。 從左至右揮手： 啟動抽油煙機，此時電機和燈均打開，電機保持在上一次關機的記憶檔位。 從右至左揮手： 關閉摩打和照明燈。 P.22... -
Page 23: 清潔與維護
清潔與維護 清洗集油杯 為避免起火，每月或每當指示燈亮著時，請徹底清潔集油杯。卸下集油杯後，以熱水和清潔劑浸泡 一小時。如果使用洗碗機清潔，清洗溫度請勿高於65℃。 1. 逆時針旋轉擰鬆螺絲後，將抽油煙機擋板往下拉。（如圖1） 2. 將集油杯輕輕往外拉，取出集油杯。（如圖2） 警告： 如每天使用抽油煙機2小時以上，請增加集油杯清潔/更換頻率，並始終使用原裝集油杯。 P.23... -
Page 24: 故障檢修
故障檢修 故障現象 原因分析 處理方法 設備未正確安裝在支架上 取下設備並檢查其是否正確固定 風扇葉片已損壞 關閉設備，聯絡客戶服務中心 過度振動 風扇摩打未牢固固定 風扇葉片被卡住 燈亮但摩打不運作 摩打損壞 燈泡損壞 燈和摩打不運作 電源連接不穩固 檢查電源 速度檔位可能太低 選擇更高的速度檔位 抽油煙機與爐頭之間的距離太大 重新調整距離至： 抽吸性能低 燃氣爐：750mm 電爐：650mm 頂部通風孔可能被阻塞 清除任何障礙物 可選的排氣套件可能會扭曲 確保所選排氣套件符合製造商的說明 回收和處理 廢棄電子產品不應與生活垃圾一起處理，請向地方當局或零售商諮詢 有關回收的建議。 產品或其包裝上的符號表示該產品不能作為普通家庭垃圾處理，該產 品必須移交給電氣和電子設備收集點以進行回收。 在確保正確處理本產品時，您將避免由於不正確處理本產品而對環境 和公眾健康造成的負面影響。要獲取有關此產品回收的更詳細資訊， 請與政府、廢物處理服務或購買該產品的商店聯繫。 P.24... -
Page 25: 技術規格
技術規格 RDC-6356 RDC-6457 型號 220 - 240 V ~50 / 60 Hz 220 - 240 V ~50 / 60 Hz 電壓 / 頻率 303 W 303 W 功率 1.5W*2 1.5W*2 照明燈 摩打轉速 Max. 2,800 RPM Max. 2,800 RPM 排風量 1,000 m 1,000 m (H) 330-660 (H) 330-660 機身尺寸(含摩打) - Page 26 技術規格 RDC-9356 RDC-9457 型號 220 - 240 V ~50 / 60 Hz 220 - 240 V ~50 / 60 Hz 電壓 / 頻率 303 W 303 W 功率 1.5W*2 1.5W*2 照明燈 摩打轉速 Max. 2,800 RPM Max. 2,800 RPM 排風量 1,000 m 1,000 m (H) 330-660 (H) 330-660 機身尺寸(含摩打)
-
Page 27: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 5. This warranty will be void if there is any transfer of 5. - Page 28 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com RDC-M-19(1) P.28...
