AMPLIFICATEUR PROFESSIONNEL

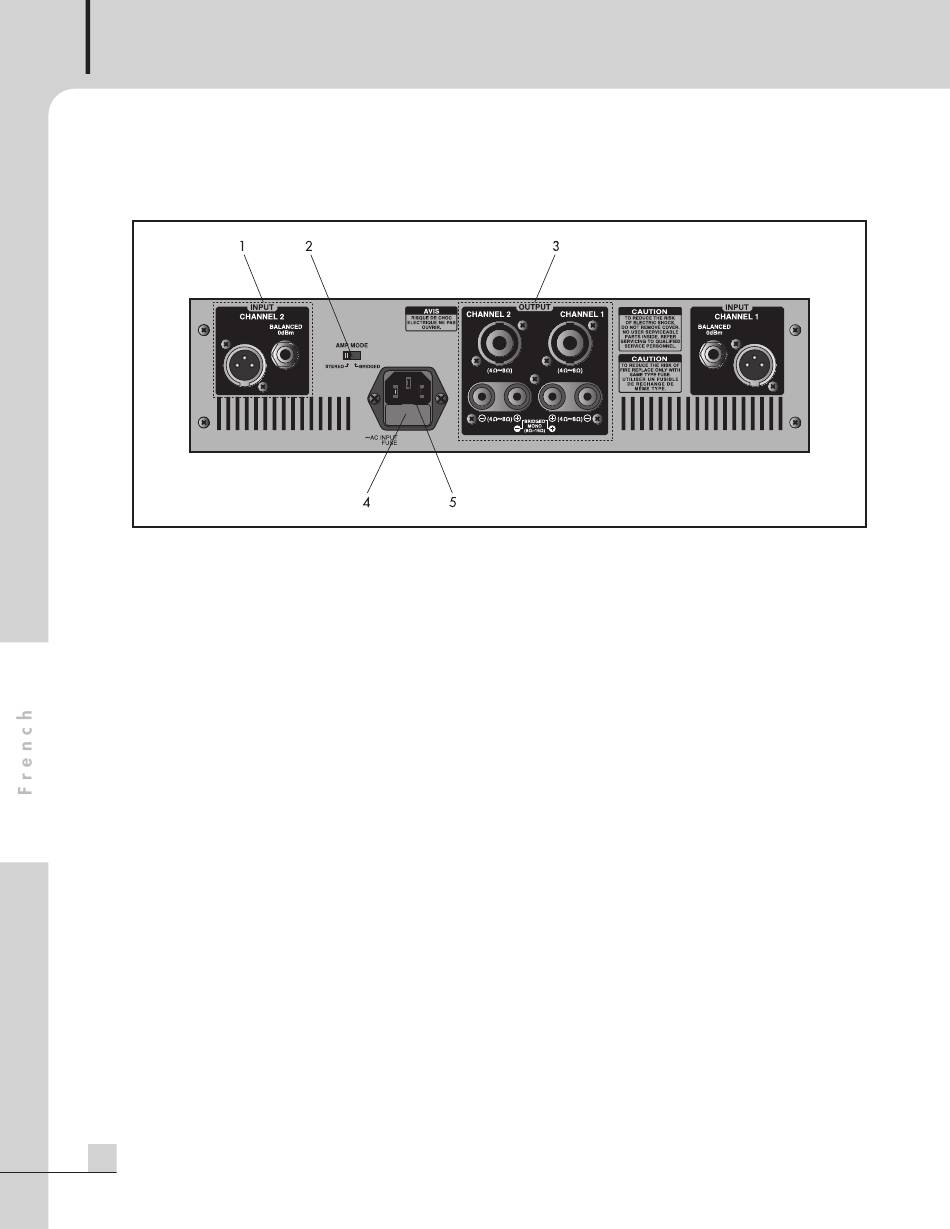

Face Arriere

Face Arriere
1. CONNECTEURS D'ENTREE SYMETRIQUE
Chaque canal d'entrée est équipé d'une entrée spéciale qui est compatible soit avec un JACK 6.35mm ou un connecteur XLR.
Les règles de branchement en vigueur s'appliquent bien évidemment à cette «double connexion».
2. SELECTEUR DE MODE
Positionnez le sélecteur en mode STEREO ou MONO BRIDGE en fonction de l'application désirée.
Le mode STEREO est le plus utilisé. L'entrée du canal 1 reçoit le signal qui va être amplifié et dirigé vers la
sortie 1. L'entrée du canal 2 reçoit le signal qui va être amplifié et dirigé vers la sortie 2.
Le mode MONO BRIDGE combine les deux canaux pour créer un seul canal «mono». Le signal entrant sur le
canal 1 ressortira amplifié sur les bornes positives des canaux 1 et 2. Ne rentrez aucun signal dans l'entrée
du canal 2 et ne branchez aucune charge sur les bornes négatives de sortie.
3. CONNECTEURS DE SORTIE
Les sorties sont sur bornier doublées par des connecteurs SPEAKON. Le branchement des haut-parleurs en
mode BRIDGE MONO est différent du mode STEREO. Assurez vous que le mode sélectionné soit correct vis-à-
vis de l'impédance des Haut-parleurs.
4. FUSIBLE
Le fusible protège l'amplificateur en «empêchant » le courant AC (secteur) d'alimenter les circuits lors de
surcharges ou de dysfonctionnements liés au courant électrique. Si le filament est rompu, le fusible devra être
changé. La protection électrique a fonctionné. En cas de ruptures répétées (même si les branchements
semblent corrects et qu'aucune surcharge n'a été constatée), il sera nécessaire de faire vérifier votre
amplificateur par un technicien confirmé.
5. CONNEXION SECTEUR
Branchez cet appareil à une prise de courant appropriée en utilisant le câble secteur universel adéquat.
