Summary of Contents for Inter-m RM-05

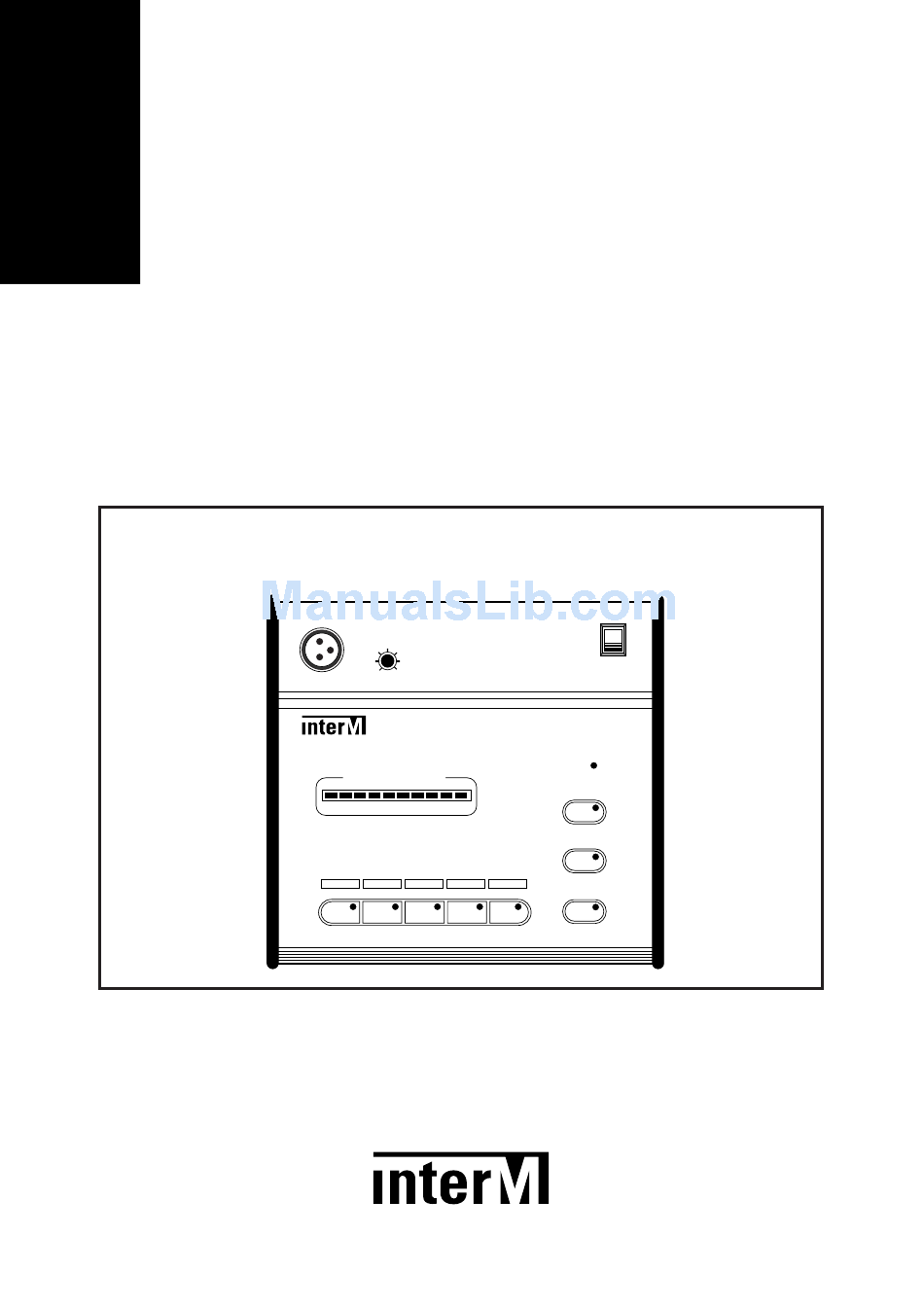

- Page 1 사용설명서 RM-05 Remote Amp with Zone Selector POWER MIC INPUT RM-05 REMOTE AMP WITH ZONE SELECTOR POWER OUTPUT LEVEL(dB) CHIME -18 -15 -12 -9 -6 -3 0 +3 +6 +9 TALK...
- Page 2 사용하시기 전에 사용하시기 전에 본기기의 성능을 충분히 발휘시키기 위해 본 설명서를 처음부터 끝까지 잘 읽으시고 올바른 사용법으로 오래도록 Inter-M 제품을 사용하여 주십시오. 보증에 대하여 - 사용설명서 후면에는 보증란이 포함되어 있습니다. 이 보증서에 의해 구입하신 날로부터 1년간은 무료 수리의 보증을 실시...
- Page 3 - 전체 방송을 하고자 할때는 선택 S/W 중 ALL S/W를 눌러 ON 시키면 전체가 선택됩니다. - CHIME S/W를 눌러 예고음을 들려줍니다. - TALK S/W를 ON 시킨 다음 부착된 MIC로 방송을 실시합니다. - MIC 음량은 MIC 볼륨으로 조절하시면 됩니다. - 사용 하신후 SPEAKER SELECTOR S/W (CH1~5, ALL) 를 반드시 OFF 시켜야 합니다. RM-05...
-

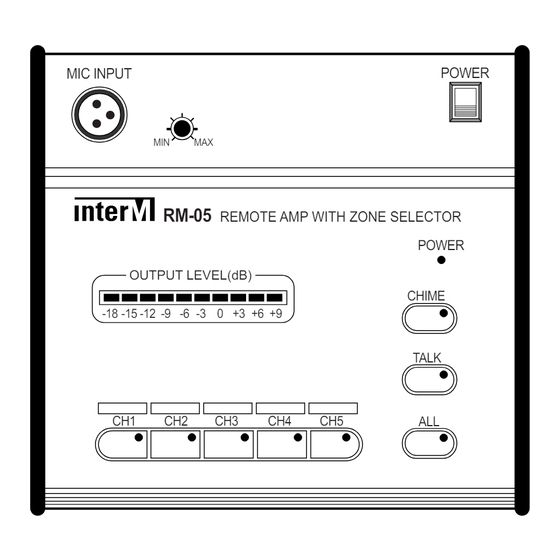

Page 4: 전면 판넬 각부의 명칭과 기능
REMOTE AMP WITH ZONE SELECTOR 전면 판넬 각부의 명칭과 기능 POWER MIC INPUT RM-05 REMOTE AMP WITH ZONE SELECTOR POWER OUTPUT LEVEL(dB) CHIME -18 -15 -12 -9 -6 -3 0 +3 +6 +9 TALK 1. MIC INPUT JACK 마이크 (CMC-01)를 꽂는 잭입니다. 마이크 INPUT은 -50dB입니다. - Page 5 11항의 스위치를 ON할때만 점등되며 OFF하면 소등됩니다. 11. TALK SWITCH 본 기기에 꽂혀있는 자바라 마이크를 사용하고자할 때 사용하는 스위치입니다. 12. ALL 스피커 LED 12항의 ALL 스위치를 누르게되면 점등됩니다. 13. ALL 스피커 제어 스위치 5개소의 스피커를 한꺼번에 제어하고자 할때 한번의 조작으로 간편히 사용하실 수 있습니다. RM-05...
-
Page 6: Connector Section의 명칭과 기능
REMOTE AMP WITH ZONE SELECTOR CONNECTOR SECTION의 명칭과 기능 MODEL NO RM-05 REMOTE CONNECTION REMOTE AMP WITH ZONE SELECTOR www.inter-m.com MADE IN KOREA OC03 1. REMOTE CONTROL 케이블 연결 JACK 본 기기를 PAM Series (240, 360) REMOTE JACK에 연결할 수 있도록 케이블을 삽입하는 JACK으로서 이 JACK에 의하여... -
Page 7: Din Jack에 13P Cable 연결하는 방법
2) 그림2 ②번 부품에 CABLE이 연결된 ⑤번 부품을 잘 맞추어 올려놓는다. 3) 그림2 ③번 부품을 2)항의 조립된 부품위에 잘 맞추어 끼운다. 4) 그림2 ④번 부품을 3)항의 조립된 부품위에 잘 맞추어 끼운다. 5) 4)항까지 완성된 것을 그림2 ①번 부품에 잘 맞추어 삽입한다. 삽입 -완성품 RM-05... - Page 8 REMOTE AMP WITH ZONE SELECTOR 연결방법 MODEL NO RM-05 REMOTE CONNECTION REMOTE AMP WITH ZONE SELECTOR www.inter-m.com MADE IN KOREA OC03 RM-05 PAM-240/360 SPEAKER SELRCTOR PRIORITY PRIORITY SP 5 SP 4 SP 3 SP 2 SP 1 PHANTOM PHANTOM PHANTOM...
- Page 9 REMOTE AMP WITH ZONE SELECTOR 블럭 다이어그램 MIC IN TALK LEVEL METER CHIME SIGNAL POWER DC24V IN CHIME RM COM SPEAKER CONTROL OUTPUT CH1~CH5 +18V SW1 ~ SW5 RM-05...
- Page 10 Sensitivity.......................-47dB±3dB (0dB=1V/0/.1Pa at 1kHz) Sensitivity Reduction ..........................Within -3dB at 1.0V Current Consumption ............................Max 0.5mA S/N Ratio ..............................More than 60dB Standard Power Supply............................DC 1.5V Weight Goose Neck...............................200g ※ 본 규격 및 성능은 예고 없이 당사 사정에 따라 일부 약간의 변동이 있을 수 있습니다. RM-05...
- Page 11 제품보증규정 ● 본 제품은 엄밀한 품질관리 및 검사과정을 거쳐서 만들어 ● 본 제품의 보증기간이 경과한 후에 발생한 고장에 대해서 진 제품입니다. 는 실비로 수리해 드립니다. ● 제품이 제조상의 결함으로 인한 고장이 발생했을 경우에 ● 이 보증서의 각난에 소정항목이 기재되지 않거나 보증서를 는...
- Page 12 9007982400...
