Summary of Contents for Fieldmann FZP 2105 E

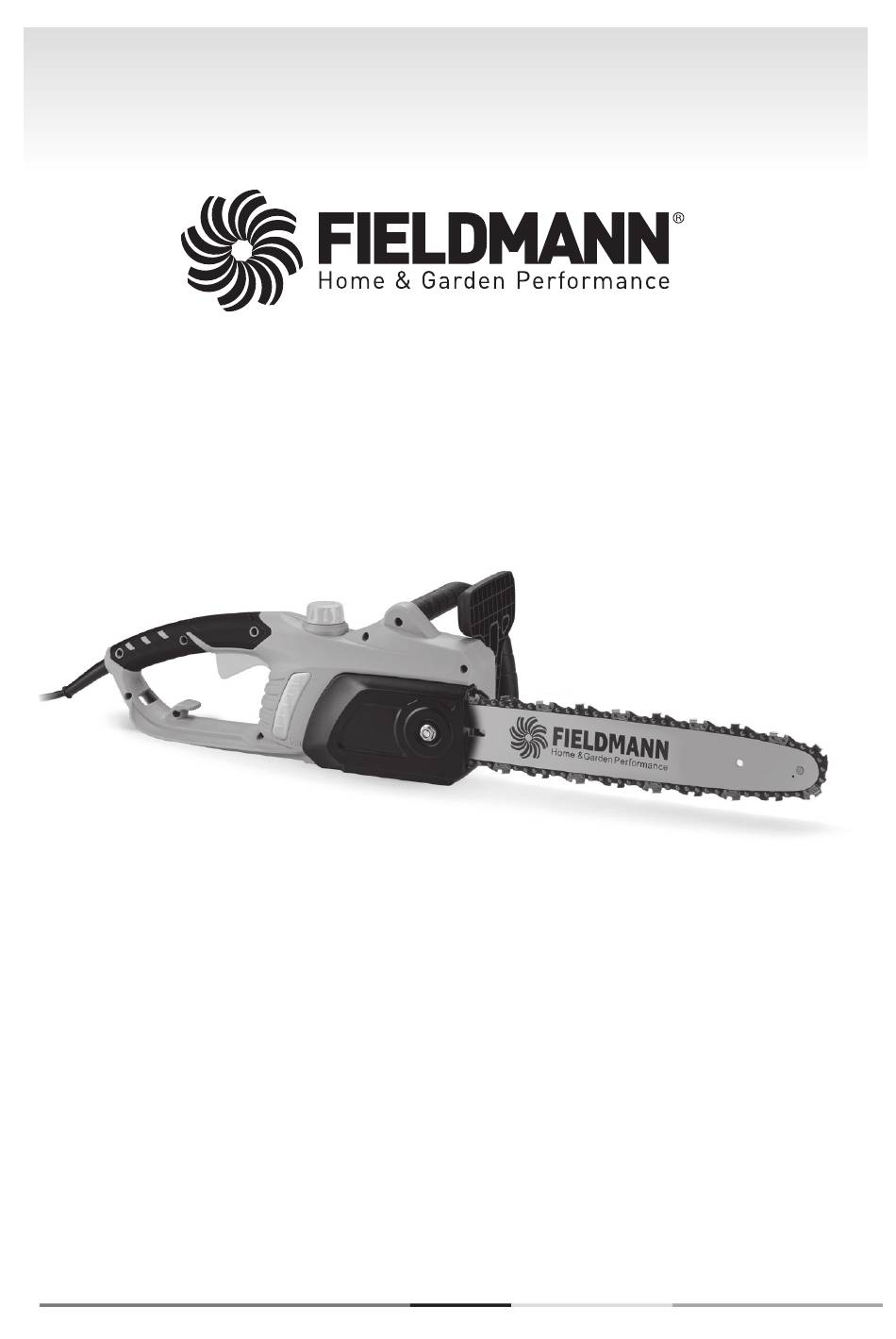

- Page 1 FZP 2105 E...
- Page 2 English ....................................3–20 Čeština .................................... 21–38 Slovenčina ..................................39–56 Magyarul ..................................57–74 Polski ....................................75–92 FZP 2105 E...
-
Page 3: Table Of Contents
Table of Contents Chain saw USER'S MANUAL TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .......................... 4 2. SYMBOLS ................................... 5 3. SAFETY INSTRUCTIONS ..............................7 4. DESCRIPTION OF THE CHAIN SAW ........................9 5. INSTALLING THE GUIDE BAR AND CHAIN .......................10 6. -
Page 4: General Safety Instructions
Following the instructions in the included user's manual is a prerequisite for the proper use of the power tool. The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZP 2105 E... -
Page 5: Symbols
Symbols 2. SYMBOLS Do not expose the power tool to rain. Before using the power tool, carefully read the user's manual. In the event that the power cord is damaged, immediately disconnect it from the power supply. Always wear protective glasses during work. - Page 6 DANGER! Do not use the power tool if there are children, other persons or animals in your vicinity. While working use protective gloves. Use solid insulating work footwear. Use hearing protection. Before any maintenance operation, always unplug the power cord from the mains socket. FZP 2105 E...
-
Page 7: Safety Instructions
Safety Instructions 3. SAFETY INSTRUCTIONS ATTENTION! Acquaint yourself with all warnings and safety instructions and with operation instructions for the power tool. ATTENTION! Not adhering to warnings or safety instructions may result in injury by electrical shock, a fire and/or serious injury. - Page 8 Using power tools for tasks other than for which they are designed may lead to dangerous situations. FZP 2105 E...
-
Page 9: Description Of The Chain Saw
Safety instructions | Description of the chain saw Service Have your power tool repaired by a qualified person that will use original spare parts. In this manner, the same level of safety will be ensured as before the repair of the power tool. Storage only move or store the power tool with the protective cover attached carefully clean and perform appropriate maintenance before storing the power tool... -
Page 10: Installing The Guide Bar And Chain
ATTENTION! A new chain requires a certain running-in period, which is usually 5 minutes. The lubrication of the chain is very important during this phase. After this running-in period, check the chain tension and readjust if necessary. FZP 2105 E... -
Page 11: Operating The Chain Saw
Filling the chain saw oil tank | Operating the chain saw The oil tank on the supplied chain saw is empty. Fill this oil tank with oil prior to first use of this chain saw. Only use oil specified for total-loss lubrication Screw off the oil tank cap (fig. -
Page 12: Chain Brake
3 to 4 mm). Firmly tighten the guide bar fastening nut (fig. 1, point 8). ATTENTION! Do not tension the chain excessively. Excessive tension of a warm chain may result in excessively tension when it cools down. FZP 2105 E... -
Page 13: Using The Chain Saw
Using the chain saw | Cutting 10. USING THE CHAIN SAW Before starting any kind of work, thoroughly acquaint yourself with the sections describing the safety instructions for the operation of the chain saw. We recommend that you acquire experience by practising on waste wood. - Page 14 In part "A" make a cut from below to a third of the log and then complete the cut from above. In part "B" make a cut from above to a third of the log and then complete the cut from below. FZP 2105 E...
-
Page 15: Cleaning And Maintenance
Cutting | Cleaning and maintenance Removing a fallen tree First find out to which side the branch is bent. Then make the initial cut from the side of the bend and then complete the cut from the opposite side. ATTENTION! A bent branch may spring up. -
Page 16: Sharpening The Saw Chain
Place the file guide at the required angle (mark A, see figure). Check that the mark is at 30° on the file guide aligned with the centre of the guide bar. This will ensure that you will file at an angle of 30°. FZP 2105 E... -
Page 17: Replacing The Saw Chain
Sharpening the saw chain | Replacing the saw chain File the tooth in the direction from inside out (in direction B, see figure) until it is sharp. File only in this direction. Note: Two to three passes of the file should be sufficient to sharpen the tooth. Filing the depth gauge As a result of sharpening the teeth on the chain, the depth gauge tolerance is reduced. -
Page 18: Storage
Wipe the body of the chain saw with a cloth. When cleaning, use a soft cloth dipped in a soap solution. Store the chain saw • In higher shelves or in locked areas out of children's reach • in a dry location FZP 2105 E... -
Page 19: Technical Specifications
Technical specifications | Disposal 16. TECHNICAL SPECIFICATIONS Power input 1800 W Voltage/frequency 230 V - 240 V / 50 Hz Chain pitch 3/8“ Guiding groove width 1.3 mm Number of chain links 52 links Length of the guide bar 35 cm File diameter 4 mm Cutting speed... -
Page 20: Declaration Of Conformity
Declaration of Conformity 18. EU DECLARATION OF CONFORMITY Product / brand: Electric Chain Saw / FIELDMANN Type / model: FZP 2105-E as factory model HY6109G141 AC 230-240V, 50Hz, 1800W, cutting lenght 355mm, Class II = 99,4dB(A), L = 107dB(A) Manufacturer:... - Page 21 Obsah Řetězová pila NÁVOD K OBSLUZE OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................22 2. SYMBOLY ..................................23 3. BEZPEČNOSTNÍ POKYNY ............................25 4. POPIS PILY ..................................27 5. INSTALACE VODICÍ LIŠTY A ŘETĚZU ........................28 6. NAPLNĚNÍ NÁDRŽKY PILY OLEJEM ........................28 7. OVLÁDÁNÍ PILY ................................29 8.
-
Page 22: Všeobecné Bezpečnostní Předpisy
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZP 2105 E... -
Page 23: Symboly
Symboly 2. SYMBOLY Nevystavujte nářadí dešti. Před použitím nářadí si pečlivě přečtěte návod k obsluze. V případě poškození napájecího kabelu ihned nářadí odpojte od napájení. Při práci vždy použijte brýle. Pozor nebezpečí zpětného rázu. ŘETĚZOVÁ PILA NÁVOD K OBSLUZE... - Page 24 NEBEZPEČÍ! Nespouštějte nářadí, pokud se ve vaší blízkosti nacházejí děti, jiné osoby či zvířata. Při práci používejte ochranné rukavice. Používejte pevnou izolační pracovní obuv. Používejte ochranu sluchu. Před jakoukoli operací údržby odpojte vidlici přívodního kabelu od zásuvky. FZP 2105 E...
-
Page 25: Bezpečnostní Pokyny
Bezpečnostní pokyny 3. BEZPEČNOSTNÍ POKYNY POZOR! Seznamte se se všemi výstražnými a bezpečnostními pokyny a s pokyny pro obsluhu nářadí. POZOR! Nedodržení výstražných či bezpečnostních pokynů může vyústit v úraz elektrickým proudem, vznik požáru a/nebo vážný úraz. POZOR! Všechny výstražné a bezpečnostní pokyny si uložte na praktické místo pro budoucí použití. Poznámka: Výrazem „elektrické... - Page 26 Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím. FZP 2105 E...
-
Page 27: Popis Pily
Bezpečnostní pokyny | Popis pily Servis Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat originální náhradní díly. Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou. Skladování nářadí přepravujte a skladujte pouze s nasazeným ochranným krytem před uložením nářadí... -
Page 28: Instalace Vodicí Lišty A Řetězu
6. NAPLNĚNÍ NÁDRŽKY PILY OLEJEM POZOR! Nový řetěz vyžaduje určitou dobu záběhu, která trvá zhruba 5 minut. V této fázi je velmi důležité mazání řetězu. Po této době záběhu zkontrolujte napnutí řetězu a je-li to nutné, proveďte jeho další seřízení. FZP 2105 E... -
Page 29: Ovládání Pily
Naplnění nádržky pily olejem | Ovládání pily Nádržka na olej u dodané pily je prázdná. Před prvním použitím pily naplňte tuto nádržku olejem. Používejte pouze olej určený pro ztrátové mazání Odšroubujte víčko plnicího otvoru (obr. 1, bod 4). Nalijte do nádržky olej (dávejte pozor, abyste zabránili znečištění oleje během plnění nádržky). Zašroubujte víčko plnicího otvoru POZOR! Nepoužívejte olej, který... -
Page 30: Brzda Řetězu
šroubem, dokud nedosáhnete požadovaného napnutí řetězu (měli byste řetěz zvednout uprostřed vodicí lišty v horizontální poloze zhruba do výšky 3 až 4 mm). Pevně utáhněte upínací matici vodicí lišty (obr. 1, bod 8). POZOR! Řetěz příliš nenapínejte. Přílišné napnutí zahřátého řetězu může vést k jeho nadměrnému napnutí po vychladnutí. FZP 2105 E... -
Page 31: Použití Řetězové Pily
Použití řetězové pily | Řezání 10. POUŽITÍ ŘETĚZOVÉ PILY Před zahájením jakékoli práce se řádně seznamte s částí popisující bezpečnostní předpisy pro obsluhu řetězové pily. Doporučujeme vám, abyste získali zkušenosti při práci s odpadovým dřevem. Tímto způsobem se také seznámíte s provozními parametry této pily. Vždy dodržujte bezpečnostní... - Page 32 Přeřízněte do poloviny, pote otočte a dořízněte z opačné strany. Poleno nad zemí V časti „A“ proveďte řez zdola do třetiny polena a pote řez dokončete shora. V části „B“ proveďte řez shora do třetiny a pote řez dokončete zdola. FZP 2105 E...
-
Page 33: Čištění A Údržba Nářadí
Řezání | Čištění a údržba nářadí Odvětvování padlého stromu Nejdříve zjistěte, na kterou stranu je větev ohnuta. Poté proveďte počáteční řez ze strany ohybu a poté dokončete řez z opačné strany. POZOR! Ohnutá větev se může vymrštit. 12. ČIŠTĚNÍ A ÚDRŽBA NÁŘADÍ Čištění... -
Page 34: Ostření Pilového Řetězu
řetězu. Umístěte vodítko pilníku do požadovaného úhlu (značka A, viz obrázek). Ověřte si, že je značka 30° na vodítku pilníku zarovnaná se středem vodicí lišty. Tak se ujistíte, budete pilovat pod úhlem 30°. FZP 2105 E... -
Page 35: Výměna Pilového Řetězu
Ostření pilového řetězu | Výměna pilového řetězu Pilujte zub směrem zevnitř ven (ve směru B, viz obrázek), dokud nebude ostrý. Pilujte pouze v tomto směru. Poznámka: K naostření zubu by měly postačit dva až tři tahy pilníkem. Pilování omezovacího zubu Důsledkem ostření... -
Page 36: Skladování
Vodicí lištu lehce natřete olejem. Těleso řetězové pily otřete hadříkem. Při čištění použijte měkký hadřík namočený v mýdlovém roztoku. Řetězovou pilu skladujte • ve vyšších regálech či v uzamčených prostorách mimo dosah dětí • na suchém místě FZP 2105 E... -
Page 37: Technické Údaje
Technické údaje | Likvidace 16. TECHNICKÉ ÚDAJE Příkon 1800 W Napětí/frekvence 230 V - 240 V / 50 Hz Dělení řetězu 3/8“ Šířka vodící drážky 1,3 mm Počet článků řetězu 52 článků Délka lišty 35 cm Průměr pilníku 4 mm Řezná... -
Page 38: Prohlášení O Shodě
Directive MD 2006/42/EC Directive EMC 2014/30/EU Directive NEOE 2000/14/EC Directive RoHS 2011/65/EU a normami: EN 60745-1:2009+A11 EN 60745-2-13:2009+A1 EN 55014-1:2017+A11 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-11:2000 : Praze Chairman of the Board 08. 02. 2021 Podpis: FZP 2105 E... - Page 39 Obsah Reťazová píla NÁVOD NA OBSLUHU OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY ......................40 2. SYMBOLY ..................................41 3. BEZPEČNOSTNÉ POKYNY ............................43 4. POPIS PÍLY ..................................45 5. INŠTALÁCIA VODIACEJ LIŠTY A REŤAZE ......................46 6. NAPLNENIE NÁDRŽKY PÍLY OLEJOM .........................46 7. OVLÁDANIE PÍLY ................................47 8.
-
Page 40: Všeobecné Bezpečnostné Predpisy
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZP 2105 E... -
Page 41: Symboly
Symboly 2. SYMBOLY Nevystavujte náradie dažďu. Pred použitím náradia si starostlivo prečítajte návod na obsluhu. V prípade poškodenia napájacieho kábla ihneď náradie odpojte od napájania. Pri práci vždy použite okuliare. Pozor, nebezpečenstvo spätného rázu. REŤAZOVÁ PÍLA NÁVOD NA OBSLUHU... - Page 42 NEBEZPEČENSTVO! Nespúšťajte náradie, ak sa vo vašej blízkosti nachádzajú deti, iné osoby či zvieratá. Pri práci používajte ochranné rukavice. Používajte pevnú izolačnú pracovnú obuv. Používajte ochranu sluchu. Pred akoukoľvek operáciou údržby odpojte vidlicu prívodného kábla od zásuvky. FZP 2105 E...
-
Page 43: Bezpečnostné Pokyny
Bezpečnostné pokyny 3. BEZPEČNOSTNÉ POKYNY POZOR! Oboznámte sa so všetkými výstražnými a bezpečnostnými pokynmi a s pokynmi na obsluhu náradia. POZOR! Nedodržanie výstražných či bezpečnostných pokynov môže vyústiť do úrazu elektrickým prúdom, vzniku požiaru a/alebo vážneho úrazu. POZOR! Všetky výstražné a bezpečnostné pokyny si uložte na praktické miesto na budúce použitie. Poznámka: Výrazom „elektrické... - Page 44 Používanie elektrického náradia na vykonávanie iných činností, než na aké bolo určené, môže viesť k nebezpečným situáciám. FZP 2105 E...
-
Page 45: Popis Píly
Bezpečnostné pokyny | Popis píly Servis Opravy vášho elektrického náradia zverte kvalifikovanej osobe, ktorá bude používať originálne náhradné diely. Týmto spôsobom bude zaistená rovnaká úroveň bezpečnosti elektrického náradia ako pred opravou. Skladovanie náradie prepravujte a skladujte iba s nasadeným ochranným krytom pred uložením náradia starostlivo očistite a urobte príslušnú... -
Page 46: Inštalácia Vodiacej Lišty A Reťaze
Nová reťaz vyžaduje určitý čas zábehu, ktorý trvá zhruba 5 minút. V tejto fáze je veľmi dôležité mazanie reťaze. Po tomto čase zábehu skontrolujte napnutie reťaze a ak je to nutné, vykonajte jeho ďalšie nastavenie. Nádržka na olej pri dodanej píle je prázdna. Pred prvým použitím píly naplňte túto nádržku olejom. FZP 2105 E... -
Page 47: Ovládanie Píly
Naplnenie nádržky píly olejom | Ovládanie píly Používajte iba olej určený na stratové mazanie Odskrutkujte viečko plniaceho otvoru (obr. 1, bod 4). Nalejte do nádržky olej (dávajte pozor, aby ste zabránili znečisteniu oleja počas plnenia nádržky). Zaskrutkujte viečko plniaceho otvoru POZOR! Nepoužívajte olej, ktorý... -
Page 48: Brzda Reťaze
(mali by ste reťaz zdvihnúť uprostred vodiacej lišty v horizontálnej polohe zhruba do výšky 3 až 4 mm). Pevne utiahnite upínaciu maticu vodiacej lišty (obr. 1, bod 8). POZOR! Reťaz príliš nenapínajte. Prílišné napnutie zahriatej reťaze môže viesť k jej nadmernému napnutiu po vychladnutí. FZP 2105 E... -
Page 49: Použitie Reťazovej Píly
Použitie reťazovej píly | Rezanie 10. POUŽITIE REŤAZOVEJ PÍLY Pred začatím akejkoľvek práce sa riadne oboznámte s časťou popisujúcou bezpečnostné predpisy na obsluhu reťazovej píly. Odporúčame vám, aby ste získali skúsenosti pri práci s odpadovým drevom. Týmto spôsobom sa zároveň oboznámite s prevádzkovými parametrami tejto píly. Vždy dodržujte bezpečnostné... - Page 50 Prerežte do polovice, potom otočte a dorežte z opačnej strany. Poleno nad zemou V časti „A“ urobte rez zdola do tretiny polena a potom rez dokončite zhora. V časti „B“ urobte rez zhora do tretiny a potom rez dokončite zdola. FZP 2105 E...
-
Page 51: Čistenie A Údržba Náradia
Rezanie | Čistenie a údržba náradia Odvetvovanie padnutého stromu Najskôr zistite, na ktorú stranu je vetva ohnutá. Potom urobte začiatočný rez zo strany ohybu a potom dokončite rez z opačnej strany. POZOR! Ohnutá vetva sa môže vymrštiť. 12. ČISTENIE A ÚDRŽBA NÁRADIA Čistenie telesa reťazovej píly Udržujte teleso reťazovej píly čisté. -
Page 52: Ostrenie Pílovej Reťaze
ľavej strane reťaze. Umiestnite vodidlo pilníka do požadovaného uhla (značka A, pozrite obrázok). Overte si, že je značka 30° na vodidle pilníka zarovnaná so stredom vodiacej lišty. Tak sa uistíte, že budete pilovať pod uhlom 30°. FZP 2105 E... -
Page 53: Výmena Pílovej Reťaze
Ostrenie pílovej reťaze | Výmena pílovej reťaze Pilujte zub smerom zvnútra von (v smere B, pozrite obrázok), kým nebude ostrý. Pilujte iba v tomto smere. Poznámka: Na naostrenie zuba by mali postačiť dva až tri ťahy pilníkom. Pilovanie obmedzovacieho zuba Dôsledkom ostrenia zubov reťaze je zníženie tolerancie obmedzovacieho zuba. -
Page 54: Skladovanie
Vodiacu lištu mierne natrite olejom. Teleso reťazovej píly utrite handričkou. Pri čistení použite mäkkú handričku namočenú v mydlovom roztoku. Reťazovú pílu skladujte • vo vyšších regáloch či v uzamknutých priestoroch mimo dosahu detí • na suchom mieste FZP 2105 E... -
Page 55: Technické Údaje
Technické údaje | Likvidácia 16. TECHNICKÉ ÚDAJE Príkon 1 800 W Napätie/frekvencia 230 V – 240 V / 50 Hz Delenie reťaze 3/8" Šírka vodiacej drážky 1,3 mm Počet článkov reťaze 52 článkov Dĺžka lišty 35 cm Priemer pilníka 4 mm Rezná... -
Page 56: Vyhlásenie O Zhode
Directive MD 2006/42/EC Directive EMC 2014/30/EU Directive NEOE 2000/14/EC Directive RoHS 2011/65/EU a normami: EN 60745-1:2009+A11 EN 60745-2-13:2009+A1 EN 55014-1:2017+A11 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-11:2000 Vydáno v: Prahe Meno: Chairman of the Board 08. 02. 2021 Podpis: FZP 2105 E... - Page 57 Tartalom Láncfűrész HASZNÁLATI ÚTMUTATÓ TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK .......................58 2. SZIMBÓLUMOK ................................59 3. BIZTONSÁGI UTASÍTÁSOK ............................61 4. A FŰRÉSZ LEÍRÁSA ...............................63 5. A VEZETŐLEMEZ ÉS A LÁNC FELSZERELÉSE.....................64 6. A FŰRÉSZ TARTÁLYÁNAK FELTÖLTÉSE OLAJJAL .....................64 7. A FŰRÉSZ KEZELÉSE ..............................65 8.
-
Page 58: Általános Biztonsági Előírások
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZP 2105 E... -
Page 59: Szimbólumok
Jelek 2. JELZÉSEK A szerszámokat ne tegye ki esőnek. A szerszám használata előtt olvassa el a használati utasítást. Ha a tápkábel megsérül, azonnal húzza ki az elektromos hálózatból. Munka közben mindig viseljen szemüveget. Vigyázzon, a szerszám visszaüthet. LÁNCFŰRÉSZ HASZNÁLATI ÚTMUTATÓ... - Page 60 A szerszámot két kézzel fogja! VESZÉLY! Ne indítsa el a szerszámot, ha a közelben gyermekek, más személyek vagy állatok vannak. A munkánál használjon védőkesztyűt. Szilárd, szigetelő munkacipőt hazsnáljon. Használjon fülvédőt. Bármilyen karbantartási művelet előtt húzza ki a tápkábel csatlakozóját az aljzatból. FZP 2105 E...
-
Page 61: Biztonsági Utasítások
Biztonsági utasítások 3. BIZTONSÁGI UTASÍTÁSOK FIGYELEM! Ismerkedjen meg az összes figyelmeztető és biztonsági utasítással, valamint a készülék használatára vonatkozó instrukciókkal. FIGYELEM! A figyelmeztető és biztonsági utasítások be nem tartása áramütéshez, tűzhöz vagy egyéb sérüléshez vezethet. FIGYELEM! Minden figyelmeztető és biztonsági utasítást elérhető helyre tegyen, hogy később is használhassa. Megjegyzés: Az "elektromos szerszám"... - Page 62 Az elektromos szerszámot, a tartozékait, a munkaeszközöket stb. ezeknek az utasításoknak megfelelően használja, és olyan módon, ahogy a konkrét elektromos szerszámra vonatkozóan elő van írva, tekintetbe véve az adott munkakörülményeket és a végzett munka jellegét. Ha az elektromos szerszámot más tevékenységre használja, mint amire való, veszélyes helyzetet okozhat. FZP 2105 E...
-
Page 63: A Fűrész Leírása
Biztonsági utasítások | A fűrész leírása Szerviz Elektromos szerszáma javítását bízza szakemberre, aki eredeti pótalkatrészt használ. Így biztosíthatja, hogy az elektromos szerszám biztonsági színvonala ugyanolyan legyen, mint a javítás előtt volt. Tárolás a szerszámot csak a felhelyezett védőfedéllel szállítsa vagy tárolja mielőtt a szerszámot elteszi, gondosan tisztítsa meg, és végezze el a szükséges karbantartást szállítás előtt gondoskodjon róla, hogy ne szökjön az olaj, és a szerszám ne sérüljön vagy ne okozhasson balesetet... -
Page 64: A Vezetőlemez És A Lánc Felszerelése
Az új láncnak egy kis bejáratási időre van szüksége, ez mintegy 5 percig tart. Ebben a fázisban nagyon fontos a lánc olajozása. Miután ez az idő eltelt, ellenőrizze a lánc feszességét, és ha szükséges, végezze további beállításokat. FZP 2105 E... -
Page 65: A Fűrész Kezelése
A fűrész tartályának feltöltése olajjal | A fűrész használata A szállított fűrész olajtartálya üres. A fűrész első használata előtt töltse fel a tartályt olajjal. Kizárólag lánckenő olajat használjon Csavarozza le a töltőnyílás tetejét (1. ábra 4. pont). Öntsön a tartályba olajat (ügyeljen rá, hogy az olaj a tartály feltöltése közben ne szennyeződjön). Csavarozza vissza a töltőnyílás tetejét FIGYELEM! Ne használjon használt vagy feldolgozott olajat, mert károsíthatja az olajszivattyút. -
Page 66: A Láncfék
3 - 4 mm magasságba tudja emelni). Erősen húzza meg a vezetőlemez feszítőanyáját (1. ábra 8. pont). FIGYELEM! A láncot ne feszítse meg túlságosan. A felmelegedett lánc túlzott megfeszítése túlzott feszességet okoz kihűlés után. FZP 2105 E... -
Page 67: A Láncfűrész Használata
A láncfűrész használata | Vágás 10. A LÁNCFŰRÉSZ HASZNÁLATA Mielőtt bármilyen munkába belefog, alaposan ismerkedjen meg a láncfűrész használatára vonatkozó biztonsági előírásokkal. Javasoljuk, hogy gyakoroljon hulladékfán. Így megismerheti a fűrész működési paramétereit is. Mindig tartsa be a biztonsági előírásokat. Ezt a láncfűrészt csak fa vágásához használja. Más anyag vágása tilos. A rezgés intenzitása és a visszaütés a vágott fa típusától függ. - Page 68 Vágja át a közepéig, majd fordítsa meg, és vágja tovább a másik oldala felől. Föld fölött lévő hasáb Az "A" részben vágja alulról a hasáb harmadáig, majd fejezze be a vágást felülről. A "B" részben vágja felülről a hasáb harmadáig, majd fejezze be a vágást alulról. FZP 2105 E...
-
Page 69: A Szerszám Tisztítása És Karbantartása
Vágás | A szerszám tisztítása és karbantartása Kidőlt fa legallyazása Először állapítsa meg, merre hajlanak az ágak. Aztán tegyen egy kezdővágást a hajlás oldaláról, majd fejezze be a vágást az ellenkező oldalról. FIGYELEM! A meghajlott ág kicsapódhat. 12. A SZERSZÁM TISZTÍTÁSA ÉS KARBANTARTÁSA A láncfűrész testének tisztítása Tartsa a láncfűrész testét tisztán. -
Page 70: A Fűrészlánc Élezése
és a lánc baloldalán lévő szemek csiszolását. Helyezze a reszelő vezetőjét megfelelő szögbe (A jel, ld. ábra). Bizonyosodjon meg róla, hogy a 30° jel a vezetőn egy vonalban van a vezetőlemez közepével. Így biztos lehet benne, hogy 30°-os szög alatt fog reszelni. FZP 2105 E... -
Page 71: A Fűrészlánc Cseréje
A fűrészlánc élezése | A fűrészlánc cseréje Reszelje a fogat belülről kifelé (B irányba, ld. ábra), amíg éles nem lesz. Csak ebbe az irányba reszeljen. Megjegyzés: A fog élezéséhez elég két vagy három húzás a reszelővel. A mélységhatároló reszelése A lánc fogainak élezése azt eredményezi, hogy a mélységhatároló toleranciája csökken. -
Page 72: Tárolás
A vezetőlemezt gyengén törölje át olajjal. A láncfűrész testét törölje meg ronggyal. A tisztításhoz puha, szappanos oldatban megnedvesített rongyot használjon. A láncfűrészt tárolja • magas polcon vagy zárt helyen, ahol gyermekek nem férhetnek hozzá • száraz helyen FZP 2105 E... -
Page 73: Műszaki Adatok
Műszaki adatok | Megsemmisítés 16. MŰSZAKI ADATOK Teljesítményfelvétel 1800 W Feszültség/frekvencia 230 V - 240 V / 50 Hz A lánc osztása 3/8“ A vezetővájat szélessége 1,3 mm Láncszemek száma 52 láncszemek A lemez hossza 35 cm A reszelő átmérője 4 mm Vágási sebesség 13,5... -
Page 74: Megfelelőségi Nyilatkozat
Megfelelőségi nyilatkozat 18. EU MEGFELELŐSÉGI NYILATKOZAT Termék/márka: FIELDMANN Típus / modell: FZP 2105-E mint HY6109G141-es gyártási modell Gyártó: Név: Aláírás: FZP 2105 E... - Page 75 Spis treści Pilarka łańcuchowa INSTRUKCJA OBSŁUGI SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ........................76 2. SYMBOLE ..................................77 3. WSKAZÓWKI BEZPIECZEŃSTWA ..........................79 4. OPIS PILARKI ..................................81 5. INSTALACJA PROWADNICY I ŁAŃCUCHA .....................82 6. DOLEWANIE OLEJU DO ZBIORNIKA PILARKI ....................82 7. OBSŁUGA PILARKI ...............................83 8.
-
Page 76: Ogólne Zasady Bezpieczeństwa
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi podstawę prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZP 2105 E... -
Page 77: Symbole
Symbole 2. SYMBOLE Nie narażaj narzędzia na działanie deszczu. Przed użyciem narzędzia dokładnie przeczytaj instrukcję obsługi. W razie uszkodzenia kabla zasilającego natychmiast odłącz urządzenie od źródła zasilania. Podczas pracy noś okulary. Uważaj na niebezpieczeństwo odbicia wstecznego. PILARKA ŁAŃCUCHOWA INSTRUKCJA OBSŁUGI... - Page 78 NIEBEZPIECZEŃSTWO! Nie uruchamiaj narzędzia, jeśli w pobliżu znajdują się dzieci, inne osoby lub zwierzęta. Podczas pracy należy używać rękawic ochronnych. Używaj mocnego izolacyjnego obuwia roboczego. Używaj ochronników słuchu. Przed jakąkolwiek konserwacją odłącz wtyczkę kabla zasilania z gniazdka. FZP 2105 E...
-
Page 79: Wskazówki Bezpieczeństwa
Zalecenia dotyczące bezpieczeństwa 3. WSKAZÓWKI BEZPIECZEŃSTWA UWAGA! Zapoznaj się ze wszystkimi poleceniami ostrzegawczymi i poleceniami dotyczącymi bezpieczeństwa oraz z zaleceniami dotyczącymi obsługi narzędzia. UWAGA! Nieprzestrzeganie zaleceń ostrzegawczych oraz poleceń dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, wybuchu pożaru lub poważnych obrażeń. UWAGA! Wszystkie polecenia ostrzegawcze oraz zalecenia dotyczące bezpieczeństwa należy zachować... - Page 80 Elektronarzędzi, akcesoriów, narzędzi roboczych itd. należy używać zgodnie z niniejszymi poleceniami i w taki sposób, jaki jest zalecany dla konkretnych elektronarzędzi przy jednoczesnym uwzględnieniu warunków pracy i rodzaju wykonywanej pracy. Używanie elektronarzędzi do wykonywania innych czynności niż te, do których zostały przeznaczone, może prowadzić do powstania niebezpiecznych sytuacji. FZP 2105 E...
-
Page 81: Opis Pilarki
Zalecenia dotyczące bezpieczeństwa | Opis pilarki Serwis Naprawy elektronarzędzia należy powierzyć wykwalifikowanej osobie korzystającej z oryginalnych części zamiennych. W ten sposób zostanie zapewniony taki sam poziom bezpieczeństwa elektronarzędzia jak przed naprawą. Przechowywanie narzędzie należy transportować i przechowywać wyłącznie z założoną pokrywą ochronną przed odłożeniem narzędzia do przechowania należy je dokładnie wyczyścić... -
Page 82: Instalacja Prowadnicy I Łańcucha
3 do 4 mm. 6. DOLEWANIE OLEJU DO ZBIORNIKA PILARKI UWAGA! Nowy łańcuch wymaga dotarcia przez ok. 5 minut. Na tym etapie bardzo ważne jest smarowanie łańcucha. Po dotarciu sprawdź napięcie łańcucha i jeśli to konieczne, dokonaj jego regulacji. FZP 2105 E... -
Page 83: Obsługa Pilarki
Dolewanie oleju do zbiornika pilarki | Obsługa pilarki W dostarczonej pilarce zbiornik oleju jest pusty. Przed pierwszym użyciem pilarki należy napełnić zbiornik olejem. Korzystaj wyłącznie z oleju przeznaczonego do smarowania biodegradowalnego. Odkręć korek wlewu (rys. 1, punkt 4). Wlej do zbiornika olej (uważaj, aby nie dopuścić do zanieczyszczenia oleju podczas jego wlewania do zbiornika). Zakręć... -
Page 84: Hamulec Łańcucha
Aby przekręcić śrubę regulującą napinanie łańcucha (rys. 3, punkt 1), skorzystaj ze śrubokrętu. Obracaj śrubą regulującą do momentu osiągnięcia odpowiedniego napięcia łańcucha (powinieneś móc podnieść łańcuch pośrodku prowadnicy w pozycji poziomej do wysokości ok. 3 do 4 mm). Mocno dokręć nakrętkę napinającą prowadnicy (rys. 1, punkt 8). FZP 2105 E... -
Page 85: Obsługa Pilarki Łańcuchowej
Obsługa pilarki łańcuchowej | Cięcie UWAGA! Nie napinaj łańcucha zbyt mocno. Zbyt mocne napięcie rozgrzanego łańcucha może prowadzić do jego nadmiernego napięcia po ostygnięciu. 10. OBSŁUGA PILARKI ŁAŃCUCHOWEJ Przed rozpoczęciem jakiejkolwiek pracy przeczytaj dokładnie część dotyczącą przepisów bezpieczeństwa osób obsługujących pilarki łańcuchowe. Zalecamy zdobycie doświadczenia podczas pracy z drewnem odpadowym. - Page 86 Szczapa znajdująca się ponad ziemią W części „A“ dokonaj cięcia od dołu do jednej trzeciej szczapy, a następnie dokończ cięcie od góry. W części „B“ dokonaj cięcia od góry do jednej trzeciej szczapy, a następnie dokończ cięcie od dołu. FZP 2105 E...
-
Page 87: Konserwacja I Czyszczenie Narzędzia
Cięcie | Konserwacja i czyszczenie narzędzia Usuwanie gałęzi z obalonego drzewa Najpierw sprawdź, na którą stronę jest zgięta gałąź. Następnie wykonaj początkowe cięcie od strony zgięcia, a potem dokończ cięcie z przeciwnej strony. UWAGA Zgięta gałąź może się odbić. 12. KONSERWACJA I CZYSZCZENIE NARZĘDZIA Czyszczenie korpusu pilarki łańcuchowej Utrzymuj korpus pilarki w czystości. -
Page 88: Ostrzenie Łańcucha Pilarki
łańcucha. Umieść prowadnicę pilnika pod właściwym kątem (znak A, por. rysunek). Sprawdź, czy znak 30° umieszczony na prowadnicy pilnika jest wyrównany ze środkiem prowadnicy. W ten sposób upewnisz się, że będziesz piłować pod kątem 30°. FZP 2105 E... -
Page 89: Wymiana Łańcucha Pilarki
Ostrzenie łańcucha pilarki | Wymiana łańcucha pilarki Piłuj ząb w kierunku od wewnątrz na zewnątrz (w kierunku B, por. rysunek), aż będzie ostry. Piłuj wyłącznie w tym kierunku. Uwaga: Do zaostrzenia zęba powinny wystarczyć dwa do trzech pociągnięć pilnikiem. Piłowanie ogranicznika zagłębienia Efektem ostrzenia zębów łańcucha jest obniżenie tolerancji ogranicznika zagłębienia. -
Page 90: Przechowywanie
Lekko nasmaruj prowadnicę olejem. Wytrzyj korpus pilarki ścierką. Podczas czyszczenia korzystaj z miękkiej ścierki zamoczonej w roztworze mydła. Przechowuj pilarkę łańcuchową • na wysokich regałach lub w pomieszczeniach zamkniętych z dala od dzieci • w suchym miejscu. FZP 2105 E... -
Page 91: Dane Techniczne
Dane techniczne | Likwidacja 16. DANE TECHNICZNE Pobór mocy 1800 W Napięcie/częstotliwość 230 V - 240 V / 50 Hz Podziałka łańcucha 3/8“ Szerokość rowka prowadzącego 1,3 mm Liczba ogniw łańcucha 52 ogniw Długość prowadnicy 35 cm Średnica pilnika 4 mm Prędkość... -
Page 92: Deklaracja Zgodności
Deklaracja zgodności 18. DEKLARACJA ZGODNOŚCI UE Produkt/marka: FIELDMANN Typ/model: FZP 2105-E FZP 2105 E... - Page 95 Jótállási jegy A termék gyártója: FAST ČR, a.s. (U Sanitasu elállásnak nincs helye. A fogyasztó a választott A 151/2003. (IX.22.) Korm.rendeletben meg- 1621, Říčany u Prahy 251 01, Csehország) jogáról másikra térhet át. Az áttéréssel okozott határozott tartós fogyasztási cikk meghibáso- A FAST Hungary Kft.
- Page 96 A kereskedő tölti ki Megnevezés:................................Típus:................ Gyártási szám: ……………………………………………. A termék azonosításra alkalmas részeinek meghatározása (ha alkalmazható):…………………………………… Vásárlást igazoló bizonylat száma:………………………………………………………………………………. A vásárlás (üzembe helyezés) időpontja: 20......hó.....nap. Kereskedő bélyegzője: Kereskedő aláírása: ………………………………… Kereskedő címe: ……………………………………………… Javítás esetén alkalmazandó A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki A jótállási igény bejelentésének időpontja: ……………………………………………………………………….
