Strömungsmesser | FC50

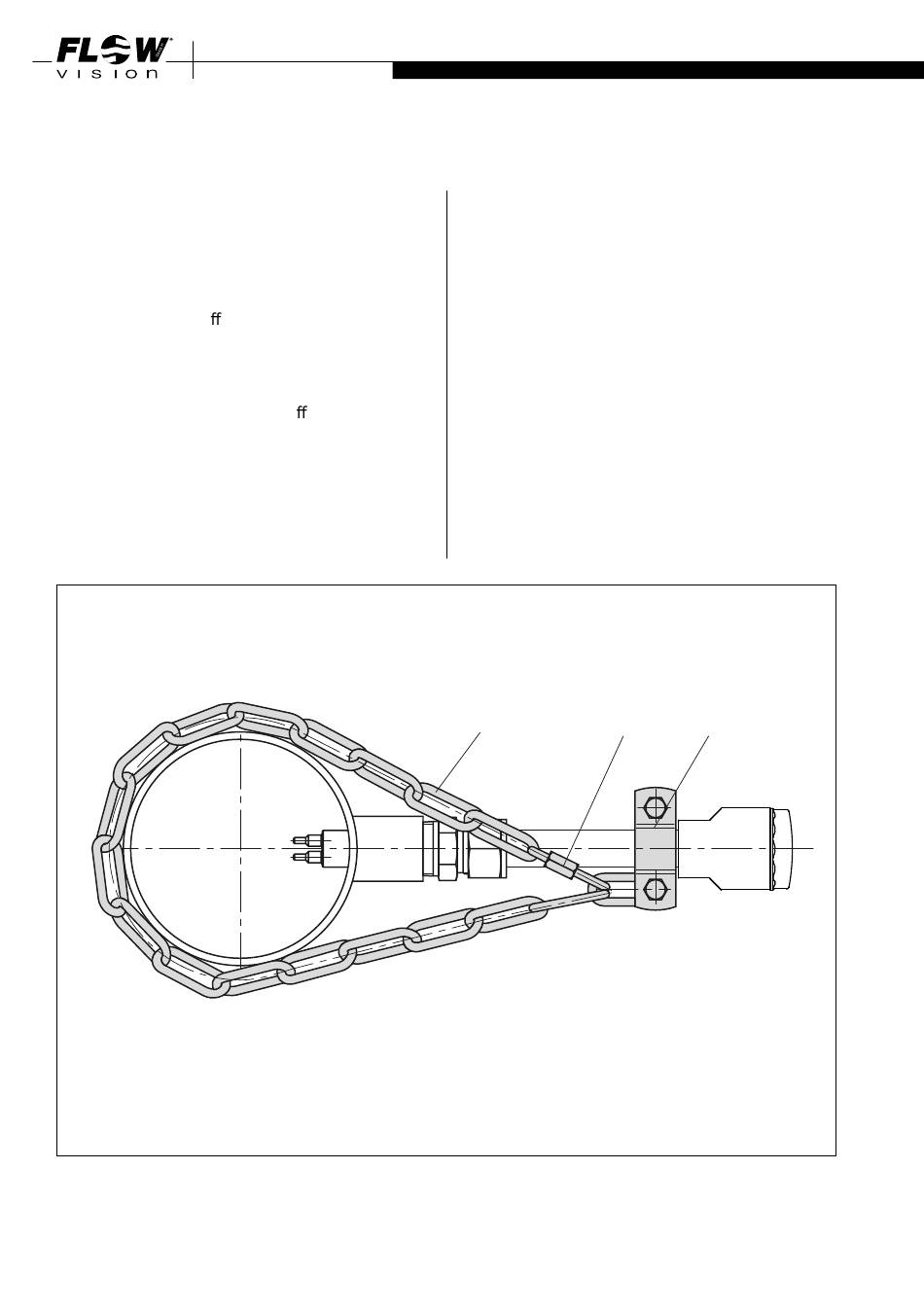

Strömungsmesser mit Sicherungsset wie folgt
befestigen (siehe Fig. 9):
– Erstes Glied der Kette (1) zwischen die Schelle
(3) spannen (Anzugsdrehmoment 10 Nm).
– Schraubglied (2) in das Kettenglied einhängen
und mit der stra en Kette verschließen.
Achtung!
Sicherungsset auf Festigkeit überprüfen!
Die Sicherungskette muss stra montiert werden.
Achtung!
Vor Inbetriebnahme das Rohrsystem unter Druck set-
zen und es auf Festigkeit und Leckagen überprüfen.
Sicherungsset 01 – Best. Nr. 0Z122Z000204
Locking set 01 – 0Z122Z000204
1 Kette 4 x 32 DIN 5685 (ca. 1 m)
2 Schraubglied NG 5
3 Schelle DN15 nach DIN 11850
12
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
Fix flow meter with locking set (see fig. 9):
- Fix first link of chain (1) into the clip (3) (tigh-
tening torque 10 Nm)
- Put chain catch (2) into link and fasten with the
tight chain.
Caution!
Check locking set with regard to strength!
The locking chain must be mounted as tightly
as possible.
Caution!
Before start-up please pressurize the pipe system
and check with regard to leakages and strength.
1
1 chain 4 x 32 DIN 5685 (approx. 1 m)
2 catch for chain NG 5
3 clip with screw and nuts DN15 to DIN 11850
2 3
Fig. 9
