○ Шлифовалка
пневматична микро

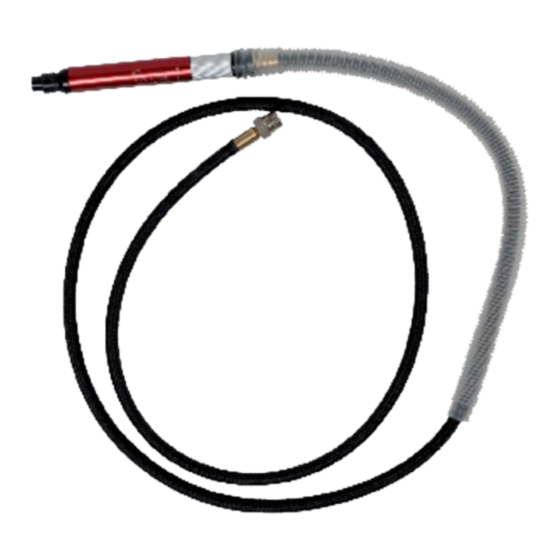

○ Air Micro Grinder
○ Polizor drept pneumatic
○ Brusilica čeona
pneumatska
○ Пневматска Шлајферица
○ Шлифовальный станок
мини
○ Brusilnik
RD-AMG01
USER'S MANUAL
www.raider.bg
Contents
2
BG
схема
3
BG
инструкции за експлоатация
8
EN
instructions' manual
13
RO
instructiuni
17
SR
uputstva za upotrebu
21
MK
указания безопасности
26
RU
инструкции
29
SL
navodila
Advertisement
Table of Contents
Related Manuals for Raider RD-AMG01
Summary of Contents for Raider RD-AMG01
- Page 1 инструкции за експлоатация ○ Шлифовалка instructions’ manual пневматична микро instructiuni ○ Air Micro Grinder ○ Polizor drept pneumatic uputstva za upotrebu ○ Brusilica čeona указания безопасности pneumatska ○ Пневматска Шлајферица инструкции ○ Шлифовальный станок navodila мини ○ Brusilnik RD-AMG01 USER’S MANUAL...
- Page 2 SPARE PARTS LIST RD-AMG01 Носете защитни антифони! Носете защитни очила! Always wear hearing protection! Wear safety glases! Прочетете ръководството преди употреба! Носете защитна маска! Refer to instruction manual booklet! Wear dust mask!
- Page 3 “Евромастер Импорт Експорт” ООД е упълномощен представител на производителя и собственик на търговската марка RAIDER. Адресът на управление на фирмата е гр. София 1231, бул. “Ломско шосе” 246, тел. 02 934 33 33, 934 10 10, www.raider.bg; www.euromasterbg.com; e-mail: info@ euromasterbg.com.
-
Page 4: Технически Спецификации
Технически Спецификации Модел RD-AMG01 Вход 1/4” Обороти на празен ход 56 000 rpm 4cfm Консумация на въздух (115l/min) Работно налягане 0.62 MPa Ниво на звуково налягане 82.8dB(A) Ниво на звукова мощност 93.8 dB(A) Вибрации в дръжката 0.9m/s2 Диаметър на накрайник бърза връзка... - Page 5 Да не се допуска работа на инструмента на свободен ход за продължителен период от време, тъй като това ще скъси живота му. Захранване с въздух 1. Уверете се, че въздушния клапан (или спусъкът) е в положение “изключено”, преди да подадете въздух. 2.
- Page 6 преди употреба. 1. Свържете машината към въздушния маркуч. 2. Натиснете спусъка за включване на машината. 3. Уверете се, подаваният въздух е чист и не превишава 90psi по време на работа на машината. Твърде високото въздушно налягане и мръсен въздух ще скъсят живота на машината...
- Page 7 отлагания. ротора, като го завъртите ръчно, ако е възможно. ■ Ако машината остане блокирана се обърнете към оторизиран сервиз на Raider. ■ “О” пръстенът на дроселната клапа е ■ Подменете “О”-пръстенът или се Машината не се изключва. изместен от леглото на входа на клапана.
- Page 8 “Euromaster Import Export” Ltd is an authorized representative of the manufacturer and owner of the trademark RAIDER. The address of the company’s management is in Sofia 1231, 244 Lomsko Shosse Blvd., tel. 02934 33 33, 934 10 10, www.raider.bg; www.euromasterbg.com; e-mail: info @ euromasterbg.com.
- Page 9 /" Male quick connector 2. Air hose 3. Protective sleeve 4. Grinder head...
- Page 10 Technical Data Model RD-AMG01 Grinder cap 1/4” Free speed 56 000 rpm Air consumption 4cfm(115l/min) Operating pressure 0.62 MPa Chuck size 3 mm A-Weighted sound pressure level 82.8dB(A) Sound power level 93.8 dB(A) Vibration in the handle 0.9m/s2 Air Inlet 1/4”...
- Page 11 An automatic in-line filter-regulator-lubricator is recommended (Fig4) as it increases tool life and keeps the tool in sustained operation. The in-line lubricator should be regularly checked and filled with air tool oil. Proper adjustment of the in-line lubricator is performed by placing a sheet of paper next to the exhaust ports and holding the throttle open approximately 30 seconds.
-
Page 12: Troubleshooting
Excessive drain on the air line. Moisture or restriction in the air pipe. Incorrect size or type of hose connectors. To remedy check the air supply . b) Grit or gum deposits in the tool may also reduce performance. If your model has an air strainer (located in the area of the air inlet), remove the strainer and clean it. - Page 13 Felicitări pentru achiziţionarea unei maşini a marca cea mai rapidă creştere de energie electrică şi scule pneumatice - Raider. Cu instalarea corectă şi funcţionarea, Raider sunt masini sigure şi fiabile şi să lucreze cu ei vă va oferi adevarata placere. Pentru confort, servicii excelente şi a construit o reţea de 32 de serviciu în întreaga ţară.
-
Page 14: Informaţii Tehnice
INFORMAŢII TEHNICE Model RD-AMG01 Şlefuire bord 1/4” Rotatii / minut 56 000 rpm Consumul de aer 4cfm(115l/min) Presiunea de operare 0.62 MPa A-ponderat de presiune acustică la nivel 82.8dB(A) Nivel putere sunet 93.8 dB(A) Vibraţii în mâner 0.9m/s2 Admisie a aerului 1/4”... - Page 15 lungă (peste 8 metri). Diametrul furtunului minim ar trebui să fie 1 / 4 “I.D. şi accesorii trebuie să aibă aceleaşi dimensiuni în interior. 7. Păstraţi departe de margini furtun de căldură, ulei şi ascuţite. Verificaţi furtun pentru uzura, si asigurati- va ca toate conexiunile sunt sigure.
- Page 16 întreţinere. Inlocui sau repara piesele deteriorate. Utilizaţi numai piese de schimb originale. Non-autorizat piese pot fi periculoase şi vor anula garanţia. 1. Lubrifiaţi Sander aer de zi cu zi, cu câteva picături de ulei de instrument de aer picurat în admisie a aerului 2.
-
Page 17: Tehničke Specifikacije
Čestitamo na kupovini mašine od najbrže rastućih brendova, benzina električne i pneumatske mašine - Raider. Uz pravilnu instalaciju i rad, Raider su sigurne i pouzdane mašine i rad sa njima će vam dati pravo zadovoljstvo. Za vaš pogodnost izgrađen i odlična servisna mreža sa 45 usluge u celoj zemlji. - Page 18 što napusti zemlju ili na drugu lokaciju nakon upotrebe. 10.. Proverite da li rad mašine je bezbedno fiksna i omogućava obe ruke vam kontrolu mašina. 11.. Uvek proverite da li pribor kao što su šmirglom, diskovi, utikači, itd su dizajnirani za upotrebu sa vaše mašine.
- Page 19 VAŽNO! Ako filter / regulatora / podmazivanje nije instaliran na grafoskop sistemu, pneumatski alati moraju biti podmazani najmanje jednom dnevno ili posle 2 sata sa 2-6 kapi ulja, u zavisnosti od radnog okruženja, direktno kroz rupu u trupu. Prekidač i rad OPREZ: Proverite da li ste pročitali, razumeju i primene bezbednosnih uputstava pre upotrebe.
- Page 20 ■ Električne regulatora je zatvorena napred i nazad ako je moguće. ■ Protok vazduha je blokiran prljavštine. ■ Ponavljajtegore ako je potrebno. Ako se problem ponovo je Kontaktovlašćeni Raider uslugu. ■ Sipajte ulje za pneumatske alate na ulazu vazduha. ■ Uključitemašinu u kratkim mlazevima , brzo napred i nazad ako je moguće.
-
Page 21: Технички Спецификации
“Евромастер Увоз Извоз” ООД е овластен претставник на производителот и сопственик на трговската марка RAIDER. Адресата на управување на фирмата е гр. Софија 1231, бул. “Ломски пат” 246, тел. 02 934 33 33, 934 10 10, www.raider.bg; www.euromasterbg.com; e-mail: info @ euromasterbg.com. - Page 22 5. Да не се носат часовници, прстени нараквици или широки облека при користење на алатки за воздух. 6. Користете само специјални лесни спирални црева поврзување машината за ѕид или спојката на компресорот. Не користете лесно прикачени се врски, бидејќи вибрациите...
- Page 23 Подмачкување Се препорачува да се користи автоматски вклучен во системот филтер-регулатор-мазиво (Fig4), бидејќи ја зголемува животот на машината и ја одржува машината во континуирана експлоатација. Лубрикатора треба редовно да се проверяваа и полни со масло. Правилното местење на лубрикатора се врши преку поставување на лист хартија, во...
- Page 24 луѓе. 4. Држете децата далеку од машината и работните места со користење на алатки. НЕ користете дополнителна сила на машината. Не дозволувајте машината да работи на слободен потег продълженително време, бидејќи тоа ќе го скрати животниот век на Поддршка...
- Page 25 Поздравляем вас с покупкой машины из быстрорастущего бренда для электрических, бензиновых и пневматических машин - RAIDER. При правильной установке и эксплуатации RAIDER - надежные и надежные машины, и работа с ними принесет вам настоящее удовольствие. Для вашего удобства есть отличная...
-
Page 26: Меры Безопасности
ВИБРОШЛИФОВАЛЬНАЯ МАШИНА ВOВЕДЕНИЕ носите за него прибор, не используйте его для - Этот инстpумент пpедназначен для суxой подвешивания прибора или для вытягивания шлифовки и окончательной обpаботки вилки из розетки. Оберегайте кабель от дpевесины, окpашенныx повеpxностей, воздействий высоких температур, масла, острых... - Page 27 выключите инструмент и выньте вилку из ознакомлены с ним или не читали настоящих розетки указаний. Электроинструменты представляют - RAIDER обеспечивает надёжную pаботу собой опасность в руках неопытных лиц. инстpумента только пpи использовании e) Тщательно ухаживайте за Вашим прибором. соответствующиx пpиспособлений...
- Page 28 ! перед чисткой инстpумента нужно pазъединить условии, что шлифовочный лист нокрывает всю штепсельный pазъём шлифовочную повсрхность инструмсита - Это изделие RAIDER имеет гаpантию в - Отсасывание пыли 3 соответствии с установленными пpавилами; -! при обработке металлической поверхности не повpеждение вследствие ноpмального...
-
Page 29: Tehnične Specifikacije
Čestitamo za nakup stroja iz najhitreje rastoče blagovne znamke za električne, bencinske in pnevmatske stroje - RAIDER. Z ustrezno namestitvijo in delovanjem RAIDER so zanesljivi in zanesljivi stroji, delo z njimi pa vam bo prineslo veselje. Za vaše udobje je odlično servisno omrežje s 45 bencinskih servisov po vsej državi. - Page 30 11. Vedno se prepričajte, da dodatki, kot so smirkovim papirjem, diski, svečke, itd so namenjeni za uporabo z vašo napravo. Tudi če so ustrezno zavarovani pred priključitvijo na napravo za dovod zraka. 12. Ko polirani vedno primerno masko ali zaščito dihal.
- Page 31 POMEMBNO! Če je filter / regulator / mazanje ni nameščen na glavo sistem, pnevmatska orodja, ki jih je treba mazati vsaj enkrat na dan ali po 2 uri z 2-6 kapljic olja, odvisno od delovnega okolja, neposredno skozi luknjo v trupu. Switch in Operation POZOR: Poskrbite, da boste prebrali, razumeti in uporabljati varnostna navodila pred uporabo.
- Page 32 ■ Izklopite moči. Release rotor z vrtenjem ročno če je le mogoče. ■ Če je stroj še vedno blokiran, se obrnite na pooblaščenega Raider Service. ■ “O” obroč na plin je zamaknjena iz postelje ■ Zamenjajte “O” obroč ali pa se obrnite Stroj ni izključena.
-
Page 33: Declaration Of Conformity
DECLARATION OF CONFORMITY Air Micro Grinder RD-AMG01 (BG) Декларираме на собствена отговорност, че szabványoknak és eloírásoknak: този продукт е в съответствие със следните (CZ) Na naši vlastní zodpovednost prohlašujeme, že стандарти и разпоредби: je tento výrobek v souladu s následujícími... -
Page 34: Ео Декларация За Съответствие
Евромастер Импорт Експорт ООД Адрес: София 1231, България, “Ломско шосе“ 246. Продукт: Шлифовалка пневматична микро Запазена марка: RAIDER Модел: RD-AMG01 е проектиран и произведен в съответствие със следните директиви: 2006/42/EО на Европейския парламент и на Съвета от 17 май 2006 година относно машините;... -
Page 35: Ec Declaration Of Conformity
Address: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. Product: Air Micro Grinder Trademark: RAIDER Model: RD-AMG01 is designed and manufactured in conformity with following Directives: 2006/42/EC of the European Parliament and the Council dated 17-th May 2006 on machinery and fulfils requirements of the following standards:... -
Page 36: Declaraţie De Conformitate
Adresa: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. Produs: Polizor drept pneumatic Trademark: RAIDER Model: RD-AMG01 este proiectat şi fabricat în conformitate cu următoarele directive Directivelor: Directiva 2006/42/CE A Parlamentului European şi a Consiliului din 17 mai 2006 privind echipamentele tehnice;... - Page 37 - 24 месеца за физически лица за инструменти от серията Raider Pneumatic; - 12 месеца за юридически лица за инструменти от серията Raider Pneumatic; - 24 месеца за физически лица за всички бензинови машини от сериите: Raider Power Tools и Raider Garden tools - 12 месеца...
- Page 38 територията на Република България, е както следва: - 18 месеца за батерията и зарядното устройство от сериите: Raider Industrial, Raider Pro; - 12 месеца за батерията и зарядното устройство от сериите: Raider Power Tools, Raider Garden Tools; Гаранционният срок започва да тече от датата на закупуване. Гаранцията покрива всички дефекти, възникнали...
- Page 39 - когато е правен опит за ремонт, монтаж, демонтаж, модификация от потребителя или промени от неупълномощени лица или фирми; - при използване на батерията и зарядното устройство не по предназначение; - повреди причинени в резултат на използването и съхранението на батерията и/или зарядното в друга среда...
-
Page 40: Гаранционна Карта
ГАРАНЦИОННА КАРТА МОДЕЛ............................. СЕРИЕН № ............................ СРОК ............................... (за подробности виж гаранционните условия) №, дата на фактура / касов бон....................ДАННИ ЗА КУПУВАЧА ИМЕ/ФИРМА ..........................(попълва се от служителя) АДРЕС............................. (попълва се от служителя) ПОДПИС НА КУПУВАЧА....................... (запознат съм с гаранционните условия и правилата за експлоатация, изделието... -
Page 41: Certificat De Garantie
Denumirea produsului___________________________________________________ Seria de fabricatie a produsului____________________________________________ Caracteristici tehnice____________________________________________________ Garantie comerciala : PODUS HOBBY.Termen de garantie: 24 luni de la data vanzarii catre consumatorii casnici (pentru toata gama RAIDER). Durata medie de utilizare: 3 ani Vandut prin societatea____________________________________din localitatea _______________________________str.___________________nr.____________cu factura nr._______________din__________________... - Page 42 Garantia presupune repararea gratuita a defectelor datorate producatorului,in cadrul termenului de garantie 1.Vanzatorul care comercializeaza produsul are obligatia sa faca demonstratia de functionare a produsului si sa explice consumatorului modul de utilizare al acestuia,in cazul in care consumatorul solicita acest lucru.
- Page 43 LISTA CENTRELOR SERVICE AUTORIZATE • SC Stefan Alex SRL- Str.Parcului Bl.K4,ScE,Ap.1, Calarasi , Tel : 0735.199.024 • ABC International SRL - Str.Babadag nr.5,Bloc1Sc.A parter,Tulcea; Tel : 0240.518.260 • Euro 94 SRL - Sos.Chitilei 60A sect1, Bucuresti ; Tel : 021.668.72.60 •...
- Page 44 Elektroinstrumenti „RAIDER” su konstruisani i proizvedeni u saglasnosti sa normativnim dokumen- tima i standardima u skladu sa svim zahtevima za bezbednost koji važe na teritroiji Srbija Sadržaj i obuhvat trgovačke garancije Uslovi garancije Garantni rok na teritoriji Srbija je 2 godina i teče od datuma kupovine elektrouredjaja.
- Page 45 GARANTNI LIST MODEL ..........................SERIJSKI BROJ........................GARANCIJSKI ROK......................PRODAVAC IME/FIRMA..........................ADRESA..........................DATUM I PEČAT ........................DEKLARACIJA Naziv proizvođača: Euromaster Import-Export Co. Ltd, Adresa proizvođača: Bulgaria, Sofia, Lomsko shose blvd., 246, tel.: 934 10 10 UVOZNIKE: “BRIKO SPEC” D.O.O, “Dorda Stanojevica” 12, 11070, Beograd, Srbija SERVIS: ELMAG, ADRESA: NIS, TRG UCITELJ TASE 4, TEL.: 018/240 799 PRIJEMNI DATUM...
- Page 46 www.raider.bg...
- Page 47 Електричните апарати “Рајдер” се дизајнирани и произведени во согласност со нормативните документи и стандарди во согласност со сите барања за безбедност што се применуваат. Содржината и опфат на гаранцијата Услови на Гаранцијата Рокот на гаранцијата се наведува во гарантниот лист и важи од датумот на купување на производот. Купувачот/Корисникот...
-
Page 48: Garancijska Izjava
NASLOV DATUM in ŽIG Deklaracija: Poreklo Kitajska, Euromaster Import Export Ltd. Je pooblaščen pred- stavnik proizvajalca in lastnik blagovne znamke RAIDER. Distributer in prodajalec za slovenijo: Topmaster d.o.o. SERVISER: Topmaster d.o.o. Garancija: orodja so v garanciji 24 mesecev od dneva pravilno zavedene prodaje. - Page 49 “RAIDER” power tools are designed and manufactured in accordance with regulations in Republic of Bulgaria and standards for compliance with all safety requirements. Content and scope of the commercial guarantee Commercial guarantee “Euromaster Import-Export” Ltd. for the territory of Bulgaria is 24 months and applies only to obvious and hidden manufacturing defects.
- Page 50 GARANCIJSKA IZJAVA Spoštovani kupec, Zahvaljujemo se vam za nakup proizvoda Raider in upamo, da boste z njim zadovoljni. Če bo proizvod potreben popravila v garancijskem roku, se najprej posvetujte z vašim proda- jalcem, ki vam je proizvod prodal ali s pooblaščenem serviserjem. Da bi se izognili nepo- trebnim nevšečnostim, vam svetujemo, da preden pokličete najbližjega pooblaščenega...
- Page 51 Garancija je veljavna na ozemeljskem območju Republike Slovenije. GARANCIJA: Raider zagotavlja, da bo proizvod brezhibno deloval 12 mesecev (1 leto) od dneva nakupa. Proizvod bo v tem roku od dneva nakupa deloval brez napak, ki bi bile posledica slabega materiala ali slabe izdelave! Če se v tem času proizvod pokvari zaradi slabega materiala ali izdelave, ga bomo brezplačno...
- Page 52 Αυτό ισχύει και στην περίπτωση σέρβις επί τόπου. 6. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο: www.raider. gr ή www.gtc-hardware.gr . Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως είτε η...
-
Page 54: Warranty Card
WARRANTY CARD MODEL............................. SERIAL № ............................ TERM ............................... (for details see the warranty conditions) №, date of invoice / cash receipt....................DETAILS OF BUYER NAME / COMPANY ........................... (be filled in by the employee) ADDRESS............................(be filled in by the employee) SIGNATURE OF BUYER....................... - Page 56 EUROMASTER IMPORT EXPORT LTD 1231, Sofia, Bulgaria, 246 Lomsko shose Blvd., tel.: +359 700 44 155 fax: + 359 2 934 00 90 www.euromasterbg.com; e-mail: info@euromasterbg.com...
