Summary of Contents for Fieldmann FZR 4618-144BV

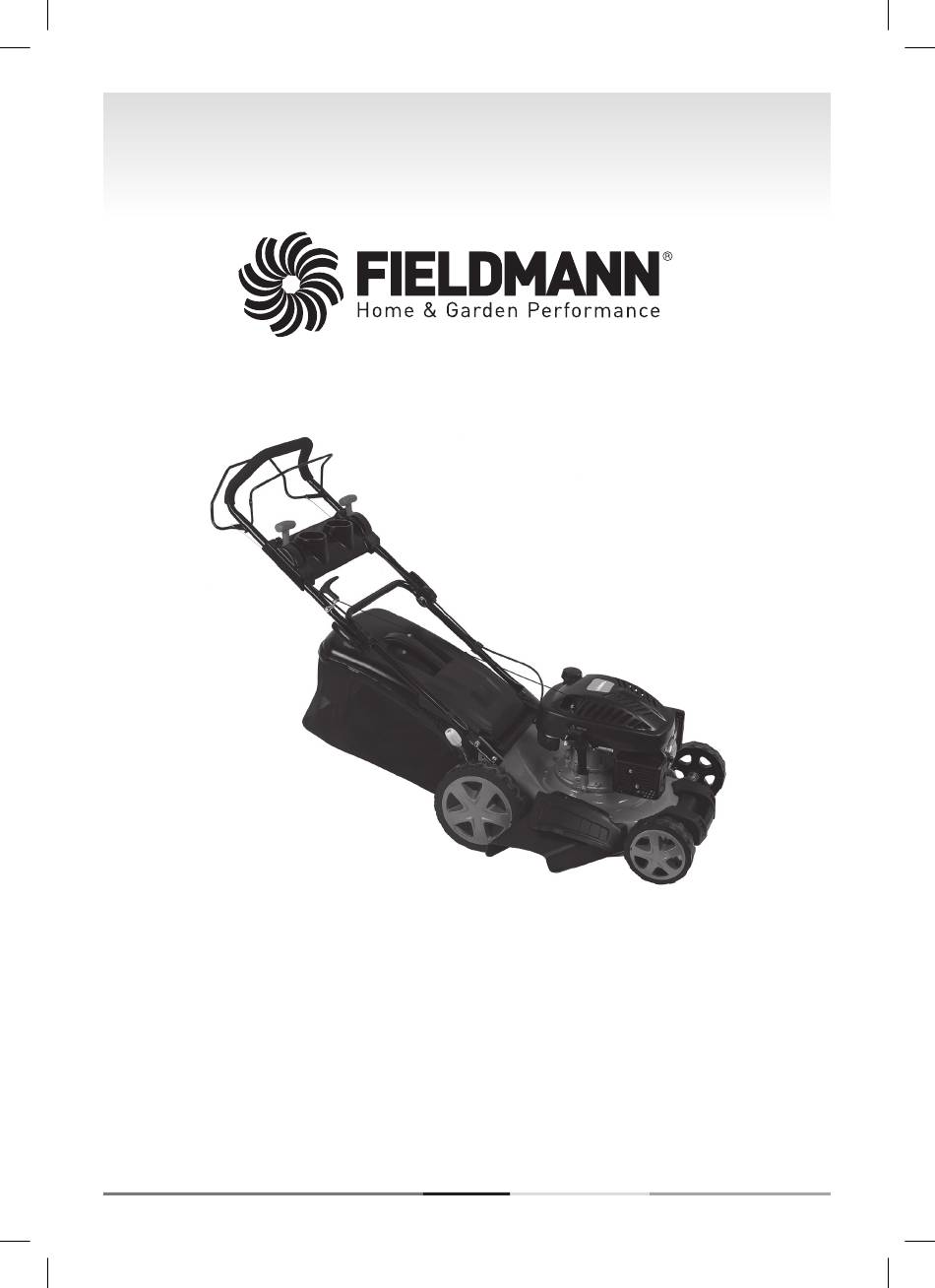

- Page 1 FZR 4618-144BV...
- Page 2 English ........................................3 - 18 Čeština........................................19 - 34 Slovenština ......................................35 - 50 Magyarul ......................................51 - 66 Polski .........................................67 - 82 Slovenščina....................................83 - 104 FZR 4618-144BV...
-
Page 3: Table Of Contents
Table of Contents Petrol Lawnmower USER’S MANUAL Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use. TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .........................4 Important safety notice ............................4 Packaging ..................................4 User’s Manual ................................4... -
Page 4: General Safety Instructions
The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZR 4618-144BV... -
Page 5: Explanation Of Instruction Labels On The Machine
Explanation of instruction labels on the machine 2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE Before putting into operation, please carefully read the user's manual. Keep other persons away from the work area. Attention, rotating blades! Protect yourself against the danger of injury to limbs. Emission of toxic gasses. - Page 6 Always maintain a distance from moving parts. Travel along the slope on contours, not up and down. Conforms to all relevant European directives. Petrol is extremely flammable and therefore allow the engine to cool down for 2 minutes before adding more fuel. FZR 4618-144BV...
-
Page 7: Description Of The Lawnmower (Fig. 1)
Description of the lawnmower | Assembly/Preparation 3. DESCRIPTION OF THE LAWNMOWER (Fig. 1) 1. Start / brake lever Fig. 1 2. Travel lever 3. Choke control lever 4. Top part of the handle 5. Handle screws with quick couplers 6. Bottom part of the handle 7. -
Page 8: Assembling The Lawnmower
2. Attach the top part of the handle (Fig. 2 – point 2) to the bottom part of the handle using the included screws with the quick coupler and wing nuts (Fig.2 – point 3). Fig. 2 2. INSTALLING THE HANDLE PANEL Attach the plastic handle panel using the included screws (fig. 3). Fig. 3 FZR 4618-144BV... -
Page 9: Assembling The Grass Catcher
Assembling the lawnmower | Before starting the lawnmower 3. ASSEMBLING THE GRASS CATCHER Secure the plastic hooks at the end of the textile part of the grass catcher into the steel frame (fig. 4). Fig. 4 IMPORTANT NOTICE: The grass catcher is equipped with a full indicator. It is a plastic flap at the rear of the grass catcher. -
Page 10: Controlling And Operating The Lawnmower
Caution! A small amount of smoke may be emitted when the engine is started up for the first time as the protective layers in the engine are burnt off. This is completely normal and does not constitute a problem. FZR 4618-144BV... -
Page 11: Controlling Travel
Controlling and operating the lawnmower CONTROLLING TRAVEL The travel is controlled using the travel lever (Fig. 7 – point 1). When the lever is pulled to the handle, the lawnmower will start moving. To stop, release the lever. This lawnmower has one constant speed. Fig. -
Page 12: Mowing With Rear Discharge
Caution! For maximum effectiveness, please always trim the grass by no more than 1/3 of its length. To mow overgrown grass, proceed step by step and decrease the height setting by one step after each mowing. To keep quality lawn, do not use the lowest mowing height setting. FZR 4618-144BV... -
Page 13: Replacing The Mowing Blades
Controlling and operating the lawnmower | Safety instructions REPLACING THE MOWING BLADES Caution! For this task, we recommend that you contact an authorised service centre. Caution! Prior to removing the blade, drain the oil from the oil tank. If you wish to replace the mowing blade, remove the bolt (Fig. 11). Perform the installation according to the provided picture. -
Page 14: Instructions For Use
Only add fuel in an open and well ventilated location. When handling fuel, do not smoke or use a mobile phone. Only add fuel when the engine is turned off. Never open the fuel tank or add fuel if the engine is hot or if it is running. FZR 4618-144BV... -
Page 15: Maintenance
Safety instructions | Maintenance If fuel is spilled, do not start the engine. Take the lawnmower away from the location where the fuel was spilled and take care to avoid possible ignition. Continue with work only after the spilled fuel has evaporated and the fuel fumes have dissipated;... -
Page 16: Service
Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location. FZR 4618-144BV... -
Page 17: Technical Specifications
Technical specifications 10. TECHNICAL SPECIFICATIONS Engine RATO RV145-S Engine type OHV, air cooled, 4-stroke Rated power 2.50 kW Engine rpm 3000 rpm Displacement 144 cm Travel 4 speed levels Starting Pull cord Fuel tank volume 1.5 litres Recommended fuel Petrol - lead-free, at least 95 octane Oil tank volume 0.5 l Recommended oil... -
Page 18: Disposal
This product meets all the basic requirements of EU directives that apply to it. Changes in the text, design and technical specifications may be made without prior notice and we reserve the right to make these changes. User s manual in the original language. FZR 4618-144BV... - Page 19 Obsah Benzínová sekačka na trávu NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................20 Důležitá...
-
Page 20: Všeobecné Bezpečnostní Předpisy
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZR 4618-144BV... -
Page 21: Vysvětlení Štítků S Pokyny Na Stroji
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin. Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách. - Page 22 Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím. Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout. FZR 4618-144BV...
-
Page 23: Popis Sekačky (Obr 1)
Popis sekačky | Sestavení/Příprava 3. POPIS SEKAČKY (Obr 1) 1. Spínací / brzdová páka Obr. 1 2. Páka pojezdu 3. Páka ovládání sytiče 4. Horní díl madla 5. Šrouby madla s rychloupínáky 6. Spodní díl madla 7. Víčko palivové nádrže 8. -
Page 24: Sestavení Sekačky
2. Připojte horní část madla (Obr 2 – bod 2) ke spodní části madla pomocí přiložených šroubů s rychloupínákem a křídlovými matkami (Obr 2 – bod 3). Obr. 2 2. INSTALACE PANELU MADLA Připevněte plastový panel madla pomocí přiložených šroubů (obr 3.) Obr. 3 FZR 4618-144BV... -
Page 25: Sestaveni Koše
Sestavení sekačky | Před spuštěním sekačky 3. SESTAVENI KOŠE Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.) Obr. 4 DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat. 6. -
Page 26: Ovládání A Provoz Sekačky
3. Po nastartovaní motoru nastavte Páku ovládání sytiče do polohy RUN (Obr 6 - bod 4). 4. Pro vypnuti motoru uvolněte Spínací/brzdovou páku. Obr. 6 Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém. FZR 4618-144BV... -
Page 27: Ovládání Pojezdu
Ovládání a provoz sekačky OVLÁDÁNÍ POJEZDU Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Obr. 7 NASTAVENÍ RYCHLOSTI POJEZDU Tato sekačka je vybavena variátorem, který umožňuje změnu rychlosti pojezdu. Nastavení se provádí pravou pákou na panelu madla (Obr 8.). -
Page 28: Sečení S Bočním Odhozem
Přerostlou trávu sekejte postupně a po každém sečení snižte nastavení výšky o jeden stupeň. Chcete-li zachovat kvalitní trávník, nepoužívejte nastavení na nejnižší výšku sečení. VÝMĚNA ŽACÍCH NOŽŮ Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko Upozornění! Před demontáží nože vypusťte olej ze zásobníku oleje. FZR 4618-144BV... -
Page 29: Výměna Motorového Oleje
Ovládání a provoz sekačky | Bezpečnostní pokyny Chcete-li vyměnit žací nůž, demontujte šroub (Obr 11). Proveďte montáž podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměňte upínací šroub nože. Obr. 11 VÝMĚNA MOTOROVÉHO OLEJE Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované... -
Page 30: Pokyny K Používání
Palivo doplňujte pouze na otevřeném či dobře větraném prostranství. Při manipulaci s palivem nekuřte, ani nepoužívejte mobilní telefon. Palivo doplňujte pouze za předpokladu, že je motor vypnutý. Nikdy neotvírejte palivovou nádrž a palivo nedoplňujte, je-li motor horký anebo v chodu. FZR 4618-144BV... -
Page 31: Údržba
Bezpečnostní pokyny | Údržba Pokud dojde k rozlití benzínu, motor nestartujte. Odstraňte sekačku z místa, kde bylo palivo rozlito, a vyvarujte se možného vznícení. V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů; Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem. POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací... -
Page 32: Servis
Kompletně vylijte palivo z palivové nádrže a karburátoru. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě. FZR 4618-144BV... -
Page 33: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor RATO RV145-S Typ motoru OHV, vzduchem chlazený, 4 taktní Nominální výkon 2,50 kW Otáčky motoru 3000 ot./min Zdvihový objem 144 cm Pojezd 4 rychlosti Startování Tahem Objem palivové nádrže 1,5 litru Doporučené palivo Benzín- bezolovnatý, min 95 oktanů Objem olejové... -
Page 34: Likvidace
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují. Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu. Návod k použití v originálním jazyce. FZR 4618-144BV... - Page 35 Obsah Benzínová kosačka na trávu NÁVOD NA OBSLUHU Ďakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia. OBSAH 1.
-
Page 36: Všeobecné Bezpečnostné Predpisy
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZR 4618-144BV... -
Page 37: Vysvetlenie Štítkov S Pokynmi Na Stroji
Vysvetlenie štítkov s pokynmi na stroji 2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu. Udržujte ostatné osoby mimo pracovnej oblasti. Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín. Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch. - Page 38 Používajte ochranu dýchacích orgánov. Neustále udržujte odstup od pohybujúcich sa dielov. Pohybujte sa svahom po vrstevnici, nie nahor a dole. Vyhovuje všetkým príslušným európskym smerniciam. Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť. FZR 4618-144BV...
-
Page 39: Popis Kosačky (Obr. 1)
Popis kosačky | Zostavenie/Príprava 3. POPIS KOSAČKY (Obr. 1) 1. Spínacia/brzdová páka Obr. 1 2. Páka pojazdu 3. Páka ovládania sýtiča 4. Horný diel držadla 5. Skrutky držadla s rýchloupínadlami 6. Spodný diel držadla 7. Viečko palivovej nádrže 8. Kryt vzduchového filtra 9. -
Page 40: Zostavenie Kosačky
2. Pripojte hornú časť držadla (Obr. 2 – bod 2) k spodnej časti držadla pomocou priložených skrutiek s rýchloupínačom a krídlovými maticami (Obr. 2 – bod 3). Obr. 2 2. INŠTALÁCIA PANELU DRŽADLA Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.) Obr. 3 FZR 4618-144BV... -
Page 41: Pred Spustením Kosačky
Zostavenie kosačky | Pred spustením kosačky 3. ZOSTAVENIE KOŠA Zaistite plastové háčiky zakončenia textilnej časti koša do oceľovej konštrukcie (obr. 4.) Obr. 4 DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať. 6. -
Page 42: Ovládanie A Prevádzka Kosačky
3. Po naštartovaní motora nastavte páku ovládania sýtiča do polohy RUN (Obr. 6 – bod 4). 4. Na vypnutie motora uvoľnite spínaciu/brzdovú páku. Obr. 6 Upozornenie Po prvom naštartovaní motora môže dôjsť k miernemu výskytu dymu z dôvodu vypaľovania ochranných vrstiev v motore. Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém. FZR 4618-144BV... -
Page 43: Ovládanie Pojazdu
Ovládanie a prevádzka kosačky OVLÁDANIE POJAZDU Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäť uvoľnite. Táto kosačka má jednu, konštantnú rýchlosť. Obr. 7 NASTAVENIE RÝCHLOSTI POJAZDU Táto kosačka je vybavená... -
Page 44: Kosenie S Bočným Vyhadzovaním
Ak chcete zachovať kvalitný trávnik, nepoužívajte nastavenie na najnižšiu výšku kosenia. VÝMENA ŽACÍCH NOŽOV Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Upozornenie Pred demontážou noža vypustite olej zo zásobníka oleja. FZR 4618-144BV... -
Page 45: Výmena Motorového Oleja
Ovládanie a prevádzka kosačky | Bezpečnostné pokyny Ak chcete vymeniť žací nôž, demontujte skrutku (Obr. 11). Vykonajte montáž podľa uvedeného obrázka. Dotiahnite skrutku. Uťahovací moment je 40 Nm. Pri výmene noža súčasne vymeňte upínaciu skrutku noža. Obr. 11 VÝMENA MOTOROVÉHO OLEJA Upozornenie Na tento účel odporúčame kontaktovať... -
Page 46: Pokyny Na Používanie
Palivo doplňujte iba na otvorenom či dobre vetranom priestranstve. Pri manipulácii s palivom nefajčite, ani nepoužívajte mobilný telefón. Palivo doplňujte iba za predpokladu, že je motor vypnutý. Nikdy neotvárajte palivovú nádrž a palivo nedoplňujte, ak je motor horúci alebo v chode. FZR 4618-144BV... -
Page 47: Údržba
Bezpečnostné pokyny | Údržba Ak dôjde k rozliatiu benzínu, motor neštartujte. Odstráňte kosačku z miesta, kde bolo palivo rozliate, a vyvarujte sa možného vznietenia. V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov; Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom. POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku. -
Page 48: Servis
Ak stroj dlhší čas nepoužívate, prístroj uskladnite podľa nasledujúcich pokynov. Predĺžite tak životnosť stroja. Kompletne vylejte palivo z palivovej nádrže a karburátora. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste. FZR 4618-144BV... -
Page 49: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor RATO RV145-S Typ motora OHV, vzduchom chladený, 4-taktný Nominálny výkon 2,50 kW Otáčky motora 3000 ot./min Zdvihový objem 144 cm Pojazd 4 rýchlosti Štartovanie Ťahom Objem palivovej nádrže 1,5 litra Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov Objem olejovej nádrže 0,5 l Odporúčaný... -
Page 50: Likvidácia
Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú. Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu. Návod na použitie v originálnom jazyku. FZR 4618-144BV... - Page 51 Tartalom Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fűnyírót. Mielőtt használni kezdi, figyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre. TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ......................52 Fontos biztonsági figyelmeztetések ....................... 52 Csomagolás ................................
-
Page 52: Általános Biztonsági Előírások
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZR 4618-144BV... -
Page 53: A Gépen Található, Utasításokat Tartalmazó Címkék Magyarázata
A gépen található, utasításokat tartalmazó címkék magyarázata 2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA Üzembe helyezés előtt figyelmesen olvassa el a használati útmutatót. Másokat tartson távol a munkaterülettől. Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen. Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző... - Page 54 Gondoskodjon a légutak védelméről. Állandóan tartson biztonságos távolságot a mozgó alkatrészektől. Lejtőn a szintvonalak mentén, ne felfelé és lefelé haladjon. Megfelel minden vonatkozó európai irányelvnek. A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni. FZR 4618-144BV...
-
Page 55: A Fűnyíró Leírása (1. Ábra)
A fűnyíró leírása | Összeállítás/Előkészítés 3. A FŰNYÍRÓ LEÍRÁSA (1. ábra) 1. Kapcsoló- / fékkar 1. ábra 2. A futómű karja 3. A szívató karja 4. Felső fogantyúrész 5. Gyorskioldós csavarok a fogantyúhoz 6. Alsó fogantyúrész 7. Az üzemanyagtartály fedele 8. A légszűrő fedele 9. -
Page 56: A Fűnyíró Összeállítása
2. Csatlakoztassa a fogantyú felső részét (2. ábra – 2. pont) a fogantyú alsó részéhez a mellékelt gyorskioldós csavarok és a szárnyas anyacsavarok segítségével (2. ábra – 3. pont). 2. ábra 2. A FOGANTYÚ-PANEL FELSZERELÉSE Rögzítse a fogantyú műanyag paneljét a mellékelt csavarok segítségével (3. ábra) 3. ábra FZR 4618-144BV... -
Page 57: A Kosár Összeállítása
A fűnyíró összeállítása | A fűnyíró bekapcsolása előtt 3. A KOSÁR ÖSSZEÁLLÍTÁSA Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra) 4. ábra FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni. 6. -
Page 58: A Fűnyíró Kezelése És Üzemeltetése
3. A motor beindítása után állítsa a szívatókart RUN állásba (6. ábra - 4. pont). 4. A motor kikapcsolása után engedje el a kapcsoló-/fékkart. 6. ábra Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát. FZR 4618-144BV... -
Page 59: A Haladási Sebesség Beállítása
A fűnyíró kezelése és üzemeltetése A KERÉKMEGHAJTÁS KEZELÉSE A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fűnyíró elindul. A megállításhoz engedje el a kart. Ez a fűnyíró egy, állandó sebességfokozattal rendelkezik. 7. -
Page 60: Vágás És A Fű Hátsó Kidobása
Figyelem! A maximális hatékonyság elérése érdekében a füvet mindig csak hosszúsága 1/3-ával rövidítse. A túl nagyra nőtt füvet fokozatosan nyírja, és minden nyírás után csökkentse egy fokkal a magasságot. Ha meg akarja őrizni a jó minőségű gyepet, ne használja a legalsó vágási magasságot. FZR 4618-144BV... -
Page 61: A Vágókések Cseréje
A fűnyíró kezelése és üzemeltetése | Biztonsági utasítások A VÁGÓKÉSEK CSERÉJE Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel Figyelem! A kés eltávolítása előtt engedje ki az olajat az olajtartályból. Ha ki szeretné cserélni a vágókést, szerelje le a csavart (11. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. -
Page 62: Használati Utasítások
érdekében rendszeresen ellenőrizze, hogy a szelepek, csavarok és anyák meg vannak húzva a fűnyíróban. VIGYÁZAT: AZ ÜZEMANYAG ERŐSEN GYÚLÉKONY FOLYADÉK. Az üzemanyagot erre szolgáló edényben tartsa. Az üzemanyagot csak nyílt vagy jól szellőző helyen töltse. Az üzemanyaggal való tevékenység alatt ne dohányozzon és ne használjon mobiltelefont. FZR 4618-144BV... -
Page 63: Karbantartás
Biztonsági utasítások | Karbantartás Üzemanyagot csak akkor töltsön, ha a motor ki van kapcsolva. Soha ne nyissa ki az üzemanyag-tartályt és ne töltsön bele üzemanyagot, ha a motor forró vagy jár. Ha kifolyik a benzin, ne indítsa el a motort. Távolítsa el a fűnyírót onnan, ahol az üzemanyag kifolyt, és vigyázzon, nehogy valami meggyulladjon. -
Page 64: Szerviz
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor. Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja. FZR 4618-144BV... -
Page 65: Műszaki Adatok
Műszaki adatok 10. MŰSZAKI ADATOK Motor RATO RV145-S A motor típusa OHV, léghűtéses, 4-ütemű Névleges teljesítmény 2,50 kW A motor fordulatszáma 3000 ford./perc Hengerűrtartalom 144 cm Futómű 4 sebesség Indítás Húzással Az üzemanyagtartály térfogata 1,5 liter Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú Az olajtartály űrtartalma 0,5 l Ajánlott olaj... -
Page 66: Megsemmisítés
A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál. Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit. Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva. Használati útmutató az eredeti nyelven. FZR 4618-144BV... - Page 67 Spis treści Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu. SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ......................68 Ważne instrukcje dotyczące bezpieczeństwa ..................68 Opakowanie ................................
-
Page 68: Ogólne Zasady Bezpieczeństwa
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZR 4618-144BV... -
Page 69: Wyjaśnienie Tabliczek Ze Wskazówkami Znajdujących Się Na Maszynie
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu 2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi. Pozostałe osoby powinny znajdować się poza obszarem pracy. Uwaga, noże rotujące! Unikać ryzyka urazu kończyn. - Page 70 Zachowaj stale odstęp od poruszających się części. Poruszaj się po zboczu wzdłuż poziomic, nie zaś w górę i w dół. Produkt spełnia wszystkie odpowiednie dyrektywy europejskie. Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia. FZR 4618-144BV...
-
Page 71: Opis Kosiarki (Rys. 1)
Opis kosiarki | Montaż/Przygotowanie 3. OPIS KOSIARKI (Rys. 1) 1. Dźwignia zapłonu/hamulca Rys. 1 2. Dźwignia napędu 3. Dźwignia ssania 4. Górna część uchwytu 5. Szybkozaciskowe śruby uchwytu 6. Dolna część uchwytu 7. Korek zbiornika paliwa 8. Pokrywa filtra powietrznego 9. -
Page 72: Montaż Kosiarki
2. Połącz górną część uchwytu (Rys. 2 – punkt 2) z dolną częścią uchwytu za pomocą dołączonych śrub szybkozaciskowych i nakrętek motylkowych (Rys. 2 – punkt 3). Rys. 2 2. INSTALACJA PANELU UCHWYTU Za pomocą dostarczonych śrub przymocuj plastikowy panel uchwytu (rys. 3). Rys. 3 FZR 4618-144BV... -
Page 73: Zakładanie Kosza
Montaż kosiarki | Przed uruchomieniem kosiarki 3. ZAKŁADANIE KOSZA Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4). Rys. 4 WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona. -
Page 74: Obsługa I Eksploatacja Kosiarki
3. Po uruchomieniu silnika ustaw dźwignię ssania w pozycji RUN (Rys. 6 - punkt 4). 4. Aby wyłączyć silnik, zwolnij Dźwignię zapłonu/hamulca. Rys. 6 Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu. FZR 4618-144BV... -
Page 75: Obsługa Napędu
Obsługa i eksploatacji kosiarki OBSŁUGA NAPĘDU Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać. Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością. Rys. 7 USTAWIENIE PRĘDKOŚCI NAPĘDU Kosiarka ta jest wyposażona w wariator umożliwiający ustawienie prędkości napędu. -
Page 76: Koszeniem Z Tylnym Wyrzutem
Uwaga! Aby uzyskać maksymalną wydajność, należy skracać długość trawy o maksymalnie 1/3 jej długości. Wysoką trawę należy kosić stopniowo i zmniejszać ustawienie wysokości o jeden stopień po każdym koszeniu. Chcąc zachować jakość trawnika, nie używaj ustawień na najniższą wysokość koszenia. FZR 4618-144BV... -
Page 77: Wymiana Noży Tnących
Obsługa i eksploatacji kosiarki | Wskazówki bezpieczeństwa WYMIANA NOŻY TNĄCYCH Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. Uwaga! Przed demontażem noża usuń olej ze zbiornika oleju. Aby wymienić nóż tnący, odkręć śrubę (Rys. 11). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. -
Page 78: Instrukcja Użycia
W celu zapewnienia bezpiecznej pracy kontroluj regularnie dokręcenie czopów, śrub i nakrętek na kosiarce. UWAGA: PALIWO JEST CIECZĄ WYSOCE ŁATWOPALNĄ. Przechowuj paliwo w przeznaczonym do tego zbiorniku. Uzupełniaj paliwo wyłącznie w przestrzeni otwartej lub dobrze wentylowanej. Podczas kontaktu z paliwem nie pal papierosów ani nie używaj telefonu komórkowego. FZR 4618-144BV... -
Page 79: Konserwacja
Wskazówki bezpieczeństwa | Konserwacja Paliwo należy uzupełniać wyłącznie przy wyłączonym silniku. Nigdy nie otwieraj zbiornika na paliwo i nie dolewaj go, jeśli silnik jest gorący lub pracuje. Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń kosiarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. -
Page 80: Serwis
Wylej całość paliwa ze zbiornika paliwa i karburatora. Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik. Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu. FZR 4618-144BV... -
Page 81: Dane Techniczne
Dane techniczne 10. DANE TECHNICZNE Silnik RATO RV145-S Typ silnika OHV, chłodzony powietrzem, 4-suwowy Moc nominalna 2,50 kW Obroty silnika 3000 obr./min. Pojemność skokowa 144 cm Napęd 4 prędkości Rozruch Przez pociągnięcie Pojemność zbiornika paliwa 1,5 litra Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów Pojemność... -
Page 82: Likwidacja
Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd. Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą. Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia. Instrukcja użycia w języku oryginalnym. FZR 4618-144BV... - Page 83 Kazalo Bencinska kosilnica za travo PRIROČNIK ZA UPORABNIKE Zahvaljujemo se vam za nakup rotacijske bencinske kosilnice. Preden jo boste začeli uporabljati, pozorno preberite ta priročnik za uporabnike in ga shranite za kasnejšo uporabo. KAZALO 1. SPLOŠNA VARNOSTNA NAVODILA ......................... 84 Pomembno varnostno opozorilo ........................
-
Page 84: Splošna Varnostna Navodila
V priročniku so tudi tudi navodila za uporabo, vzdrževanje in popravila. Proizvajalec ne odgovarja za nobene nesreče ali poškodbe, ki bi nastale zaradi neupoštevanja navodil v tem priročniku. FZR 4618-144BV... -
Page 85: Razlaga Oznak Na Napravi
Razlaga oznak na napravi 2. RAZLAGA OZNAK NA NAPRAVI Pred začetkom dela, si pazljivo preberite uporabniški priročnik. Med uporabo kosilnice se v njeni bližini poleg uporabnika, ne sme nihče zadrževati. Pozor, vrteča se rezila! Zavarujte se pred nevarnostjo poškodb udov. Emisije strupenih plinov. - Page 86 Uporabljajte opremo za zaščito dihal. Od premikajočih se delov bodite vedno varno oddaljeni. Klančine kosite vzdolžno, nikoli navpično ali navzdol. Izpolnjuje določila vseh pristojnih direktiv EU. Bencin je izjemno vnetljiv, zato pred točenjem počakajte 2 minuti, da se motor ohladi. FZR 4618-144BV...
-
Page 87: Opis Kosilnice (Sl. 1)
Opis kosilnice za travo | Sestavljanje/Priprava 3. OPIS KOSILNICE (sl. 1) 1. Ročica za zagon/ Slika 1 zaustavitev 2. Ročica za premikanje 3. Ročica dušilne lopute 4. Zgornji del ročaja 5. Vijaki za ročaj s hitrimi sklopniki 6. Spodnji del ročaja 7. -
Page 88: Sestavljanje Kosilnice
2. Zgornji del ročaja (sl. 2 – točka 2) pritrdite na spodnji del ročaja iz uporabite priložene vijaki s hitrim sklopnikom in maticami s krilci (sl. 2 – točka 3). Slika 2 2. NAMESTITEV PLOŠČE ROČAJA Plastično ploščo ročaja pritrdite s priloženimi vijaki (sl. 3). Slika 3 FZR 4618-144BV... -
Page 89: Pritrditev Koša Za Travo
Sestavljanje kosilnice za travo | Pred zagonom kosilnice za travo 3. PRITRDITEV KOŠA ZA TRAVO Plastične kavlje pritrdite na konec dela koša za travo iz blaga, v jekleni okvir (sl. 4). Slika 4 POMEMBNA OPOMBA: Koš za travo ima indikator polnost. To je plastično krilce na zadnjem delu koša za travo. -
Page 90: Nadziranje In Upravljanje Kosilnice
4. Motor ugasnete tako, da sprostite ročico za zagon/zaustavitev. Slika 6 Pozor! Ob prvem zagonu motorja se lahko pokaže manjša količina dima, razlog je zaščitna plast v motorju, ki zgori. To je popolnoma normalno in ne predstavlja težave. FZR 4618-144BV... -
Page 91: Nadziranje Premikanja
Nadziranje in upravljanje kosilnice NADZIRANJE PREMIKANJA Premikanje nadzirate z uporabo ročice za premikanje (sl. 7 – točka 1). Ko boste ročico za premikanje povlekli proti ročaju, se bo kosilnica začela premikati naprej. Da bi kosilnico ustavili, spustite ročico. Ta kosilnica ima le eno stalno hitrost. Slika 7 NASTAVITEV HITROSTI PREMIKANJA Kosilnica ima prilagodljivo prestavo za hitrost, ki omogoča nastavljanje hitrosti premikanja. -
Page 92: Košnja Z Izmetom Na Zadnji Strani
Pozor! Za zagotovitev najučinkovitejše košnje nikoli ne kosite trave na več kot 1/3 njene višine. Pri košnji previsoke trave kosite travo po korakih in znižajte nastavitev višine za en korak po vsakem končanem obhodu. Da bi bila vaša trata vedno urejena, ne uporabljajte najnižje nastavitve višine košnje. FZR 4618-144BV... -
Page 93: Menjava Rezil Za Košnjo
Nadziranje in upravljanje kosilnice | Varnostna navodila MENJAVA REZIL ZA KOŠNJO Pozor! Za to opravilo priporočamo, da se posvetujete s pooblaščenim servisom. Pozor! Pred odstranjevanjem rezil izlijte motorno olje iz posode za olje. Če želite zamenjati rezilo za košnjo odstranite vijak (sl. 11). Novi nož namestite tako, kot je prikazano na sliki. Zategnite vijak. -
Page 94: Navodila Za Uporabo
Gorivo točite le v odprtih in dobro zračenih prostorih. Med rokovanjem z gorivom nikoli ne kadite, niti ne uporabljajte mobilnega telefona. Gorivo točite le, če je motor ugasnjen. Če motor deluje ali je vroč, posode za gorivo ne odpirajte. FZR 4618-144BV... -
Page 95: Vzdrževanje
Varnostna navodila | Vzdrževanje Če se gorivo razlije, motorja ne zaganjajte. Če je prišlo do razlitja goriva, odpeljite kosilnico proč in poskrbite, da ne bo prišlo do vžiga. Z delom nadaljujte le, ko se bo razlito gorivo vpilo, hlapi pa izhlapeli; Po točenju goriva trdno privijte pokrovček posode za gorivo. -
Page 96: Servisiranje
Popolnoma izpraznite gorivo iz posode za gorivo in uplinjača. Odvijte vžigalno svečko in v glavo motorja vlijte nekaj motornega olja. Z občutkom, 2 do 3 krat, povlecite vrvico za zaganjanje. Za čiščenje zunanjih površin kosilnice uporabljajte čisto krpo. Kosilnico shranite na suhem in čistem mestu. FZR 4618-144BV... -
Page 97: Tehnične Specifikacije
Tehnične specifikacije 10. TEHNIČNE SPECIFIKACIJE Motor RATO RV145-S Vrsta motorja OHV, zračno hlajeni, 4-taktni Nazivna moč 2,50 kW Štev. vrtlj. motorja 3000 vrt/min Delovna prostornina 144 cm Premikanje 4 različne hitrosti Zaganjanje Zaganjalna vrvica Prostornina rezervoarja za gorivo 1,5 litra Priporočeno gorivo Neosvinčeni bencin, najmanj 95 oktanov Posoda za motorno olje... -
Page 98: Odlaganje
Poškodovane dele dostavite v reciklažni center. Za podrobnosti se posvetujte pri ustreznem državnem organu. Ta izdelek izpolnjuje vse osnovne zahteve, ki jih predpisujejo direktive EU. Pridržujemo si pravico za spreminjanje besedila, oblike in tehničnih specifikacij brez opozorila. Uporabniški priročnik v izvirnem jeziku. FZR 4618-144BV... - Page 100 Záruční podmínky Záručné podmienky Conditions of guarantee Prodávající poskytuje kupují c ímu na výrobek zá Predávajúci poskytuje kupujúcemu na výrobok This product is warranted for the period of 24 mon ruku trvání 24 měsíců od převzetí výrobku kupu 24 mesiacov záruku od jeho prevzatia kupujúcim. ths from the date of purchase to the end-user.
- Page 101 Jótállási jegy A termék gyártója: FAST ČR, a.s. (U Sanitasu elállásnak nincs helye. A fogyasztó a választott A 151/2003. (IX.22.) Korm.rendeletben meg- 1621, Říčany u Prahy 251 01, Csehország) jogáról másikra térhet át. Az áttéréssel okozott határozott tartós fogyasztási cikk meghibáso- A FAST Hungary Kft.
- Page 102 A kereskedő tölti ki Megnevezés:................................Típus:................ Gyártási szám: ……………………………………………. A termék azonosításra alkalmas részeinek meghatározása (ha alkalmazható):…………………………………… Vásárlást igazoló bizonylat száma:………………………………………………………………………………. A vásárlás (üzembe helyezés) időpontja: 20......hó.....nap. Kereskedő bélyegzője: Kereskedő aláírása: ………………………………… Kereskedő címe: ……………………………………………… Javítás esetén alkalmazandó A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki A jótállási igény bejelentésének időpontja: ……………………………………………………………………….
