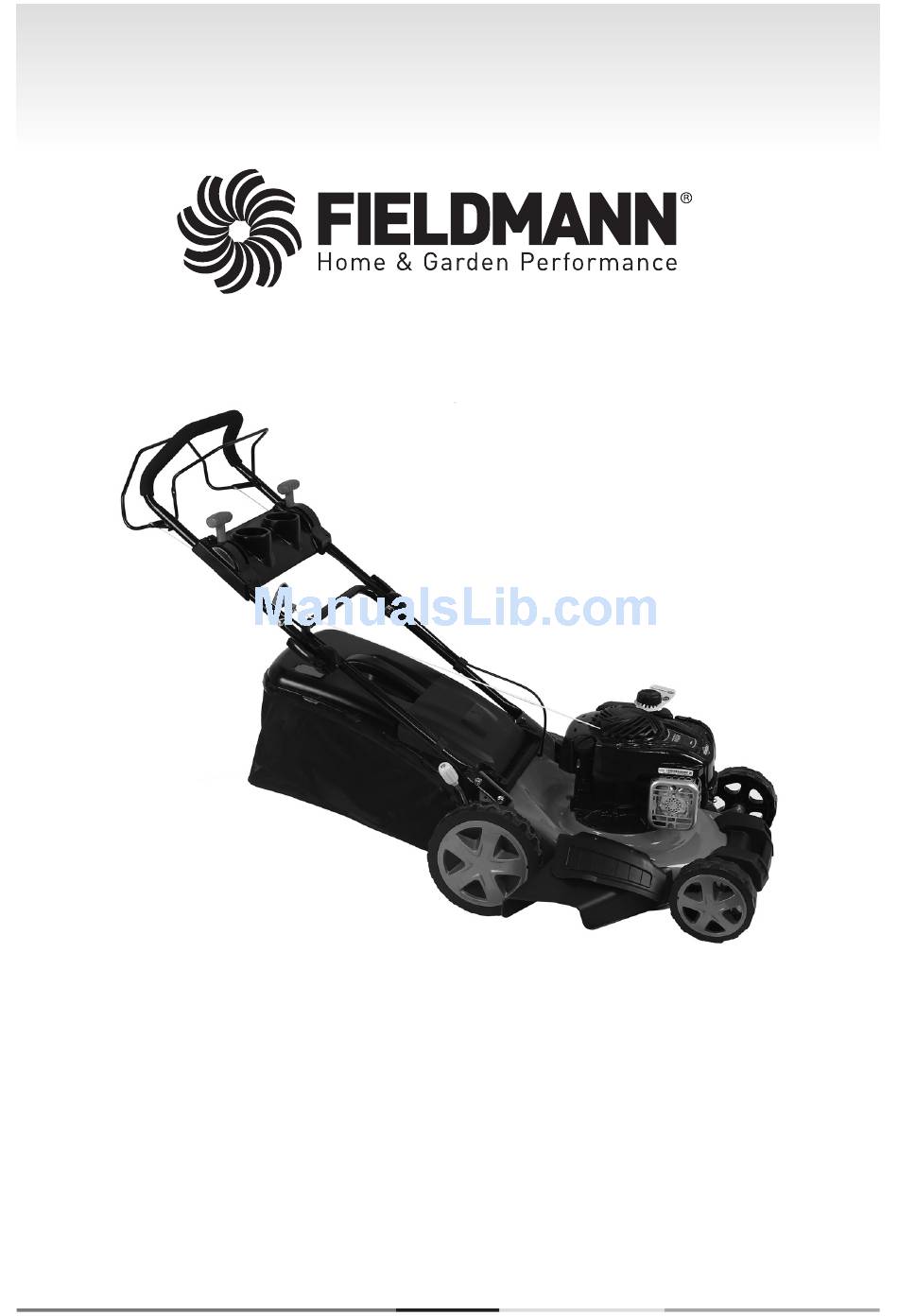

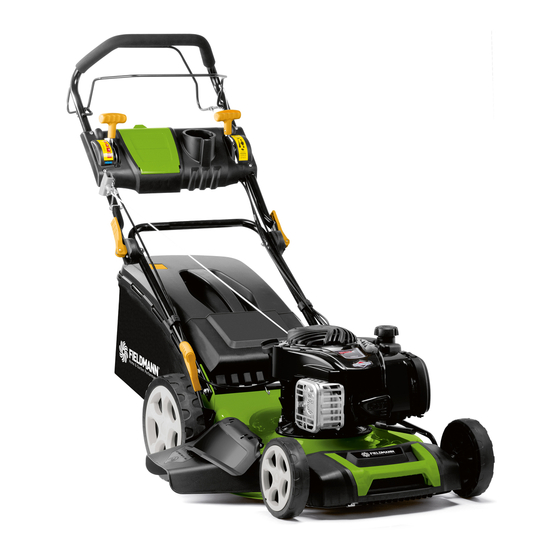

- Page 1 FZR 4625 BV...
- Page 2 English ........................................3 - 20 Čeština........................................21 - 38 Slovenština ......................................39 - 56 Magyarul ......................................57 - 74 Polski .........................................75 - 92 Slovenščina....................................93 - 112 FZR 4625 BV...
-
Page 3: Table Of Contents
Table of Contents Petrol Lawnmower USER’S MANUAL Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use. TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .........................4 Important safety information ..........................4 Packaging ..................................4 User's Manual ................................4... -
Page 4: General Safety Instructions
The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZR 4625 BV... -
Page 5: Explanation Of Instruction Labels On The Machine
Explanation of instruction labels on the machine 2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE Before putting into operation, please carefully read the user's manual. Keep other persons away from the work area. Attention, rotating blades! Protect yourself against the danger of injury to limbs. Emission of toxic gasses. - Page 6 Always maintain a distance from moving parts. Travel along the slope on contours, not up and down. Conforms to all relevant European directives. Petrol is extremely fl ammable and therefore allow the engine to cool down for 2 minutes before adding more fuel. FZR 4625 BV...
-
Page 7: Description Of The Lawnmower
Description of the lawnmower | Assembly/Preparation 3. DESCRIPTION OF THE LAWNMOWER (Fig. 1) 1. Start / brake lever Fig. 1 2. Travel lever 3. Engine speed control lever 4. Top part of the handle 5. Handle screws with quick couplers 6. -
Page 8: Assembling The Lawnmower
IMPORTANT NOTICE: After loosening the quick coupler, it is possible to comfortably adjust the height of the handle and to select the most comfortable work position. Fig. 2 2. INSTALLING THE HANDLE PANEL Attach the plastic handle panel using the included screws (fi g. 3). Fig. 3 FZR 4625 BV... -
Page 9: Before Starting The Lawnmower
Assembling the lawnmower | Before starting the lawnmower 3. ASSEMBLING THE GRASS CATCHER Secure the plastic hooks at the end of the textile part of the grass catcher into the steel frame (fi g. 4). Fig. 4 IMPORTANT NOTICE: The grass catcher is equipped with a full indicator. It is a plastic fl ap at the rear of the grass catcher. -
Page 10: Controlling And Operating The Lawnmower
This is completely normal and does not constitute a problem. Important information: When working with the lawnmower, the maximum engine speed must always be set (the engine speed control lever must always be in position MAX - Fig. 6, point 1). FZR 4625 BV... -
Page 11: Controlling Travel
Controlling and operating the lawnmower CONTROLLING TRAVEL The travel is controlled using the travel lever (Fig. 7 – point 1). When the lever is pulled to the handle, the lawnmower will start moving. To stop, release the lever. Fig. 7 SETTING TRAVEL SPEED This lawnmower is equipped with a variable speed gear that enables the travel speed to be adjusted. -
Page 12: Mowing With Rear Discharge
Lawn damage may result when the lowest height is set. REPLACING THE MOWING BLADES Caution! For this task, we recommend that you contact an authorised service centre. Caution! Prior to removing the blade, drain the oil from the oil tank. FZR 4625 BV... -
Page 13: Changing The Motor Oil
Controlling and operating the lawnmower | Safety instructions If you wish to replace the mowing blade, remove the bolt (Fig. 11). Perform the installation according to the provided picture. Tighten the screw. The tightening torque is 40 Nm. When replacing the the blade, replace the fastening bolt also. -
Page 14: Instructions For Use
Only add fuel in an open and well ventilated location. When handling fuel, do not smoke or use a mobile phone. Only add fuel when the engine is turned off. Never open the fuel tank or add fuel if the engine is hot or if it is running. FZR 4625 BV... -
Page 15: Maintenance
Safety instructions | Maintenance If fuel is spilled, do not start the engine. Take the lawnmower away from the location where the fuel was spilled and take care to avoid possible ignition. Continue with work only after the spilled fuel has evaporated and the fuel fumes have dissipated;... -
Page 16: Servicing
Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location. FZR 4625 BV... -
Page 17: Technical Specifications
Technical specifications 10. TECHNICAL SPECIFICATIONS Engine type Briggs & Stratton 500 E-Series OHV Rated power 2.60 kW Engine rpm 3000 rpm Displacement 140 cm Travel 4 speed levels Starting Pull cord Fuel tank volume 0.8 litres Recommended fuel Petrol - lead-free, at least 95 octane Oil tank volume 0.5 litres Recommended oil... -
Page 18: Declaration Of Conformity
We Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, hereby declare, that the Fieldmann FZR 4625 BV Petrol Lawnmower (year of manufacture is indicated on the rating label and is followed by the serial number of the machine, meets the directives COUNCIL DIRECTIVE: 2006/42/EC –... -
Page 19: Disposal
Disposal 12. DISPOSAL INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS Dispose of used packaging material at a site designated for waste in your municipality. The machine and its accessories are manufactured from various materials, e.g. metal and plastic. - Page 20 Notes FZR 4625 BV...
- Page 21 Obsah Benzínová sekačka na trávu NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................22 Důležitá...
-
Page 22: Všeobecné Bezpečnostní Předpisy
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZR 4625 BV... -
Page 23: Vysvětlení Štítků S Pokyny Na Stroji
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin. Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách. - Page 24 Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím. Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout. FZR 4625 BV...
-
Page 25: Popis Sekačky
Popis sekačky | Sestavení/Příprava 3. POPIS SEKAČKY (Obr 1) 1. Spínací / brzdová páka Obr. 1 2. Páka pojezdu 3. Páka ovládání otáček motoru 4. Horní díl madla 5. Šrouby madla s rychloupínáky 6. Spodní díl madla 7. Víčko palivové nádrže 8. -
Page 26: Sestavení Sekačky
DŮLEŽITÉ UPOZORNĚNÍ: Po uvolnění rychloupínáku lze pohodlně madlo výškově nastavit a zvolit si tak polohu, která bude pro práci nejpohodlnější. Obr. 2 2. INSTALACE PANELU MADLA Připevněte plastový panel madla pomocí přiložených šroubů (obr 3.) Obr. 3 FZR 4625 BV... -
Page 27: Před Spuštěním Sekačky
Sestavení sekačky | Před spuštěním sekačky 3. SESTAVENI KOŠE Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.) Obr. 4 DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat. 6. -
Page 28: Ovládání A Provoz Sekačky
Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém. Důležité upozornění: Při práci se sekačkou musí být vždy nastaveny maximální otáčky motoru (Páka nastavení otáček motoru vždy v poloze MAX - Obr 6, bod 1). FZR 4625 BV... -
Page 29: Ovládání Pojezdu
Ovládání a provoz sekačky OVLÁDÁNÍ POJEZDU Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Obr. 7 NASTAVENÍ RYCHLOSTI POJEZDU Tato sekačka je vybavena variátorem, který umožňuje změnu rychlosti pojezdu. Nastavení se provádí pravou pákou na panelu madla (Obr 8.). -
Page 30: Sečení Se Zadním Výhozem
Volit můžete z 5 pozic v rozsahu 25 - 75 mm. Pro sečení většiny trávníků je nejvhodnější střední výška sečení. Při nastavení nejnižší výšky může dojít k poškození trávníku. VÝMĚNA ŽACÍCH NOŽŮ Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko Upozornění! Před demontáží nože vypusťte olej ze zásobníku oleje. FZR 4625 BV... -
Page 31: Výměna Motorového Oleje
Ovládání a provoz sekačky | Bezpečnostní pokyny Chcete-li vyměnit žací nůž, demontujte šroub (Obr 11). Proveďte montáž podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměňte upínací šroub nože. Obr. 11 VÝMĚNA MOTOROVÉHO OLEJE Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované... -
Page 32: Pokyny K Používání
Palivo doplňujte pouze na otevřeném či dobře větraném prostranství. Při manipulaci s palivem nekuřte, ani nepoužívejte mobilní telefon. Palivo doplňujte pouze za předpokladu, že je motor vypnutý. Nikdy neotvírejte palivovou nádrž a palivo nedoplňujte, je-li motor horký anebo v chodu. FZR 4625 BV... -
Page 33: Údržba
Bezpečnostní pokyny | Údržba Pokud dojde k rozlití benzínu, motor nestartujte. Odstraňte sekačku z místa, kde bylo palivo rozlito, a vyvarujte se možného vznícení. V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů; Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem. POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací... -
Page 34: Servis
Kompletně vylijte palivo z palivové nádrže a karburátoru. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě. FZR 4625 BV... -
Page 35: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Typ motoru Briggs & Stratton 500 E-Series OHV Nominální výkon 2,60 kW Otáčky motoru 3000 ot./min Zdvihový objem 140 cm Pojezd 4 rychlosti Startování Tahem Objem palivové nádrže 0,8 litru Doporučené palivo Benzín- bezolovnatý, min 95 oktanů Objem olejové... -
Page 36: Prohlášení O Shodě
ES PROHLÁŠENÍ O SHODĚ My Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, závazně prohlašujeme, že benzínová sekačka Fieldmann FZR 4625 BV (rok výroby je vyznačen na typovém štítku a je následován výrobním číslem stroje, splňuje předpisy SMĚRNICE RADY: 2006/42/EC –... -
Page 37: Likvidace
Likvidace 12. LIKVIDACE POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu. Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu. Tento výrobek splňuje veškeré... - Page 38 Poznámky FZR 4625 BV...
- Page 39 Obsah Benzínová kosačka na trávu NÁVOD NA OBSLUHU Ďakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia. OBSAH 1.
-
Page 40: Všeobecné Bezpečnostné Predpisy
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZR 4625 BV... -
Page 41: Vysvetlenie Štítkov S Pokynmi Na Stroji
Vysvetlenie štítkov s pokynmi na stroji 2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu. Udržujte ostatné osoby mimo pracovnej oblasti. Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín. Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch. - Page 42 Používajte ochranu dýchacích orgánov. Neustále udržujte odstup od pohybujúcich sa dielov. Pohybujte sa svahom po vrstevnici, nie nahor a dole. Vyhovuje všetkým príslušným európskym smerniciam. Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť. FZR 4625 BV...
-
Page 43: Popis Kosačky
Popis kosačky | Zostavenie/Príprava 3. POPIS KOSAČKY (Obr. 1) 1. Spínacia/brzdová páka Obr. 1 2. Páka pojazdu 3. Páka ovládania otáčok motora 4. Horný diel držadla 5. Skrutky držadla s rýchloupínadlami 6. Spodný diel držadla 7. Viečko palivovej nádrže 8. Kryt vzduchového fi ltra 9. -
Page 44: Zostavenie Kosačky
DÔLEŽITÉ UPOZORNENIE: Po uvoľnení rýchloupínača je možné pohodlne držadlo výškovo nastaviť a zvoliť si tak polohu, ktorá bude na prácu najpohodlnejšia. Obr. 2 2. INŠTALÁCIA PANELU DRŽADLA Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.) Obr. 3 FZR 4625 BV... -
Page 45: Pred Spustením Kosačky
Zostavenie kosačky | Pred spustením kosačky 3. ZOSTAVENIE KOŠA Zaistite plastové háčiky zakončenia textilnej časti koša do oceľovej konštrukcie (obr. 4.) Obr. 4 DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať. 6. -
Page 46: Ovládanie A Prevádzka Kosačky
Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém. Dôležité upozornenie: Pri práci s kosačkou musia byť vždy nastavené maximálne otáčky motora (páka nastavenia otáčok motora vždy v polohe MAX – Obr. 6, bod 1). FZR 4625 BV... -
Page 47: Ovládanie Pojazdu
Ovládanie a prevádzka kosačky OVLÁDANIE POJAZDU Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäť uvoľnite. Obr. 7 NASTAVENIE RÝCHLOSTI POJAZDU Táto kosačka je vybavená variátorom, ktorý umožňuje zmenu rýchlosti pojazdu. Nastavuje sa pravou pákou na paneli držadla (Obr. -
Page 48: Kosenie So Zadným Vyhadzovaním
Voliť môžete z 5 pozícií v rozsahu 25 – 75 mm. Pre kosenie väčšiny trávnikov je najvhodnejšia stredná výška kosenia. Pri nastavení najnižšej výšky môže dôjsť k poškodeniu trávnika. VÝMENA ŽACÍCH NOŽOV Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Upozornenie Pred demontážou noža vypustite olej zo zásobníka oleja. FZR 4625 BV... -
Page 49: Výmena Motorového Oleja
Ovládanie a prevádzka kosačky | Bezpečnostné pokyny Ak chcete vymeniť žací nôž, demontujte skrutku (Obr. 11). Vykonajte montáž podľa uvedeného obrázka. Dotiahnite skrutku. Uťahovací moment je 40 Nm. Pri výmene noža súčasne vymeňte upínaciu skrutku noža. Obr. 11 VÝMENA MOTOROVÉHO OLEJA Upozornenie Na tento účel odporúčame kontaktovať... -
Page 50: Pokyny Na Používanie
Palivo doplňujte iba na otvorenom či dobre vetranom priestranstve. Pri manipulácii s palivom nefajčite, ani nepoužívajte mobilný telefón. Palivo doplňujte iba za predpokladu, že je motor vypnutý. Nikdy neotvárajte palivovú nádrž a palivo nedoplňujte, ak je motor horúci alebo v chode. FZR 4625 BV... -
Page 51: Údržba
Bezpečnostné pokyny | Údržba Ak dôjde k rozliatiu benzínu, motor neštartujte. Odstráňte kosačku z miesta, kde bolo palivo rozliate, a vyvarujte sa možného vznietenia. V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov; Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom. POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku. -
Page 52: Servis
Kompletne vylejte palivo z palivovej nádrže a karburátora. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste. FZR 4625 BV... -
Page 53: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Typ motora Briggs & Stratton 500 E-Series OHV Nominálny výkon 2,60 kW Otáčky motora 3000 ot./min Zdvihový objem 140 cm Pojazd 4 rýchlosti Štartovanie Ťahom Objem palivovej nádrže 0,8 litra Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov Objem olejovej nádrže 0,5 litra Odporúčaný... -
Page 54: Vyhlásenie O Zhode
ES VYHLÁSENIE O ZHODE My, Fast ČR, a. s., Černokostelecká 251 01 Říčany u Prahy, tel.: 323204111, záväzne vyhlasujeme, že benzínová kosačka Fieldmann FZR 4625 BV (rok výroby je vyznačený na typovom štítku a je nasledovaný výrobným číslom stroja) spĺňa predpisy SMERNICE RADY: 2006/42/EC –... -
Page 55: Likvidácia
Likvidácia 12. LIKVIDÁCIA POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu. Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov. Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade. Tento výrobok spĺňa všetky základné... - Page 56 Poznámky FZR 4625 BV...
- Page 57 Tartalom Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fűnyírót. Mielőtt használni kezdi, fi gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre. TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ......................58 Fontos biztonsági figyelmeztetések ....................... 58 Csomagolás ................................
-
Page 58: Általános Biztonsági Előírások
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZR 4625 BV... -
Page 59: A Gépen Található, Utasításokat Tartalmazó Címkék Magyarázata
A gépen található, utasításokat tartalmazó címkék magyarázata 2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA Üzembe helyezés előtt fi gyelmesen olvassa el a használati útmutatót. Másokat tartson távol a munkaterülettől. Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen. Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző... - Page 60 Gondoskodjon a légutak védelméről. Állandóan tartson biztonságos távolságot a mozgó alkatrészektől. Lejtőn a szintvonalak mentén, ne felfelé és lefelé haladjon. Megfelel minden vonatkozó európai irányelvnek. A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni. FZR 4625 BV...
-
Page 61: A Fűnyíró Leírása
A fűnyíró leírása | Összeállítás/Előkészítés 3. A FŰNYÍRÓ LEÍRÁSA (1. ábra) 1. Kapcsoló- / fékkar 1. ábra 2. A futómű karja 3. A motor fordulatszámát vezérlő kar 4. Felső fogantyúrész 5. Gyorskioldós csavarok a fogantyúhoz 6. Alsó fogantyúrész 7. Az üzemanyagtartály fedele 8. -
Page 62: A Fűnyíró Összeállítása
FONTOS FIGYELMEZTETÉS: A gyorskioldó kioldása után a fogantyút könnyen beállíthatja abba a magasságba, amelyben a legkényelmesebben tud dolgozni. 2. ábra 2. A FOGANTYÚ-PANEL FELSZERELÉSE Rögzítse a fogantyú műanyag paneljét a mellékelt csavarok segítségével (3. ábra) 3. ábra FZR 4625 BV... -
Page 63: A Fűnyíró Bekapcsolása Előtt
A fűnyíró összeállítása | A fűnyíró bekapcsolása előtt 3. A KOSÁR ÖSSZEÁLLÍTÁSA Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra) 4. ábra FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni. 6. -
Page 64: A Fűnyíró Kezelése És Üzemeltetése
Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát. Fontos fi gyelmeztetés: A fűnyíró használatakor mindig be kell állítani a motor maximális fordulatszámát (a motor fordulatszámát vezérlő kar mindig MAX állásban legyen - 6. ábra 1. pont). FZR 4625 BV... -
Page 65: A Kerékmeghajtás Kezelése
A fűnyíró kezelése és üzemeltetése A KERÉKMEGHAJTÁS KEZELÉSE A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fűnyíró elindul. A megállításhoz engedje el a kart. 7. ábra A HALADÁSI SEBESSÉG BEÁLLÍTÁSA Ez a fűnyíró... -
Page 66: Vágás És A Fű Hátsó Kidobása
5 állás közül választhat, 25 és 75 mm között. A gyepek nagy részének vágásához a legmegfelelőbb a közepső vágási magasság. A legalacsonyabb állás választása esetén sérülhet a gyep. A VÁGÓKÉSEK CSERÉJE Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel Figyelem! A kés eltávolítása előtt engedje ki az olajat az olajtartályból. FZR 4625 BV... -
Page 67: Olajcsere
A fűnyíró kezelése és üzemeltetése | Biztonsági utasítások Ha ki szeretné cserélni a vágókést, szerelje le a csavart (11. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. A meghúzási nyomaték 40 Nm. A kés cseréjekor egyúttal cserélje ki a kés rögzítőcsavarját is. 11. -
Page 68: Használati Utasítás
Az üzemanyagot csak nyílt vagy jól szellőző helyen töltse. Az üzemanyaggal való tevékenység alatt ne dohányozzon és ne használjon mobiltelefont. Üzemanyagot csak akkor töltsön, ha a motor ki van kapcsolva. Soha ne nyissa ki az üzemanyag-tartályt és ne töltsön bele üzemanyagot, ha a motor forró vagy jár. FZR 4625 BV... -
Page 69: Karbantartás
Biztonsági utasítások | Karbantartás Ha kifolyik a benzin, ne indítsa el a motort. Távolítsa el a fűnyírót onnan, ahol az üzemanyag kifolyt, és vigyázzon, nehogy valami meggyulladjon. A munkát csak azután folytassa, hogy a kifolyt üzemanyag elpárolgott, és az üzemanyag gőze eloszlott; Üzemanyagtöltés után jól csavarja be az üzemanyagtartály tetejét és az üzemanyagkanna kupakját. -
Page 70: Szerviz
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor. Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja. FZR 4625 BV... -
Page 71: Műszaki Adatok
Műszaki adatok 10. MŰSZAKI ADATOK A motor típusa Briggs & Stratton 500 E-Series OHV Névleges teljesítmény 2,60 kW A motor fordulatszáma 3000 ford./perc Hengerűrtartalom 140 cm Futómű 4 sebesség Indítás Húzással Az üzemanyagtartály térfogata 0,8 liter Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú Az olajtartály űrtartalma 0,5 liter Ajánlott olaj... -
Page 72: Megfelelőségi Nyilatkozat
EK MEGFELELŐSÉGI NYILATKOZAT A Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, kötelezően nyilatkozik, hogy a Fieldmann FZR 4625 BV benzines fűnyíró (a gyártási év a típuscímkén található, és a gép gyártási száma követi, megfelel a TANÁCS következő IRÁNYELVEINEK: 2006/42/EC –... -
Page 73: Megsemmisítés
Megsemmisítés 12. MEGSEMMISÍTÉS A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le. A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek. A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál. Ez a termék teljesíti az összes rá... - Page 74 Megjegyzések FZR 4625 BV...
- Page 75 Spis treści Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu. SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ......................76 Ważne ostrzeżenia dotyczące bezpieczeństwa ..................76 Opakowanie ................................
-
Page 76: Ogólne Zasady Bezpieczeństwa
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZR 4625 BV... -
Page 77: Wyjaśnienie Tabliczek Ze Wskazówkami Znajdujących Się Na Maszynie
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu 2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi. Pozostałe osoby powinny znajdować się poza obszarem pracy. Uwaga, noże rotujące! Unikać ryzyka urazu kończyn. - Page 78 Zachowaj stale odstęp od poruszających się części. Poruszaj się po zboczu wzdłuż poziomic, nie zaś w górę i w dół. Produkt spełnia wszystkie odpowiednie dyrektywy europejskie. Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia. FZR 4625 BV...
-
Page 79: Opis Kosiarki
Opis kosiarki | Montaż/Przygotowanie 3. OPIS KOSIARKI (Rys. 1) 1. Dźwignia zapłonu/hamulca Rys. 1 2. Dźwignia napędu 3. Dźwignia sterowania obrotami silnika 4. Górna część uchwytu 5. Szybkozaciskowe śruby uchwytu 6. Dolna część uchwytu 7. Korek zbiornika paliwa 8. Pokrywa fi ltra powietrza 9. -
Page 80: Montaż Kosiarki
(Rys. 2 – punkt 3). WAŻNE OSTRZEŻENIA: Po zwolnieniu śruby szybkozaciskowej można wygodnie ustawić wysokość uchwytu i wybrać najbardziej komfortową pozycję pracy. Rys. 2 2. INSTALACJA PANELU UCHWYTU Za pomocą dostarczonych śrub przymocuj plastikowy panel uchwytu (rys. 3). Rys. 3 FZR 4625 BV... -
Page 81: Przed Uruchomieniem Kosiarki
Montaż kosiarki | Przed uruchomieniem kosiarki 3. ZAKŁADANIE KOSZA Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4). Rys. 4 WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona. -
Page 82: Obsługa I Eksploatacja Kosiarki
Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu. Ważne ostrzeżenia: Podczas pracy z kosiarką obroty silnika muszą zawsze być ustawione na maximum (dźwignia ustawień obrotów silnika w pozycji MAX - obr. 6, punkt 1). FZR 4625 BV... -
Page 83: Obsługa Napędu
Obsługa i eksploatacji kosiarki OBSŁUGA NAPĘDU Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać. Rys. 7 USTAWIENIE PRĘDKOŚCI NAPĘDU Kosiarka ta jest wyposażona w wariator umożliwiający ustawienie prędkości napędu. Ustawienia dokonuje się prawą... -
Page 84: Koszenie Z Tylnym Wyrzutem
Do wyboru jest 5 pozycji w zakresie 25 – 75 mm. Do koszenia większości trawników najbardziej odpowiednia jest średnia wysokość. Przy ustawieniu najniższej wysokości może dojść do uszkodzenia trawnika. WYMIANA NOŻY TNĄCYCH Uwaga! W celu wymiany fi ltru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. Uwaga! Przed demontażem noża usuń olej ze zbiornika oleju. FZR 4625 BV... -
Page 85: Wymiana Oleju Silnikowego
Obsługa i eksploatacji kosiarki | Wskazówki bezpieczeństwa Aby wymienić nóż tnący, odkręć śrubę (Rys. 11). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż. Rys. 11 WYMIANA OLEJU SILNIKOWEGO Uwaga! W celu wymiany fi... -
Page 86: Instrukcja Użycia
Uzupełniaj paliwo wyłącznie w przestrzeni otwartej lub dobrze wentylowanej. Podczas kontaktu z paliwem nie pal papierosów ani nie używaj telefonu komórkowego. Paliwo należy uzupełniać wyłącznie przy wyłączonym silniku. Nigdy nie otwieraj zbiornika na paliwo i nie dolewaj go, jeśli silnik jest gorący lub pracuje. FZR 4625 BV... -
Page 87: Konserwacja
Wskazówki bezpieczeństwa | Konserwacja Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń kosiarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa. Po uzupełnieniu paliwa dobrze dokręć zakrętkę zbiornika paliwa i zakrętkę kanistra z paliwem. UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę... -
Page 88: Serwis
Wylej całość paliwa ze zbiornika paliwa i karburatora. Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik. Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu. FZR 4625 BV... -
Page 89: Dane Techniczne
Dane techniczne 10. DANE TECHNICZNE Typ silnika Briggs & Stratton 500 E-Series OHV Moc nominalna 2,60 kW Obroty silnika 3000 obr./min. Pojemność skokowa 140 cm Napęd 4 prędkości Rozruch Przez pociągnięcie Pojemność zbiornika paliwa 0,8 litra Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów Pojemność... -
Page 90: Deklaracja Zgodności
ES DEKLARACJA ZGODNOŚCI My, Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, oświadczamy w sposób wiążący, że kosiarka benzynowa Fieldmann FZR 4625 BV (na tabliczce znamionowej został podany rok produkcji, a za nim numer seryjny maszyny) spełnia przepisy DYREKTYWY RADY: 2006/42/WE –... -
Page 91: Likwidacja
Likwidacja 12. LIKWIDACJA WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów. Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd. - Page 92 Uwagi FZR 4625 BV...
- Page 93 Kazalo Bencinska kosilnica za travo PRIROČNIK ZA UPORABNIKE Zahvaljujemo se vam za nakup rotacijske bencinske kosilnice. Preden jo boste začeli uporabljati, pozorno preberite ta priročnik za uporabnike in ga shranite za kasnejšo uporabo. KAZALO 1. SPLOŠNA VARNOSTNA NAVODILA ......................... 94 Pomembne varnostne informacije ........................
-
Page 94: Splošna Varnostna Navodila
V priročniku so tudi tudi navodila za uporabo, vzdrževanje in popravila. Proizvajalec ne odgovarja za nobene nesreče ali poškodbe, ki bi nastale zaradi neupoštevanja navodil v tem priročniku. FZR 4625 BV... -
Page 95: Razlaga Oznak Z Navodili Na Stroju
Razlaga oznak na napravi 2. RAZLAGA OZNAK NA NAPRAVI Pred začetkom dela, si pazljivo preberite uporabniški priročnik. Med uporabo kosilnice se v njeni bližini poleg uporabnika, ne sme nihče zadrževati. Pozor, vrteča se rezila! Zavarujte se pred nevarnostjo poškodb udov. Emisije strupenih plinov. - Page 96 Uporabljajte opremo za zaščito dihal. Od premikajočih se delov bodite vedno varno oddaljeni. Klančine kosite vzdolžno, nikoli navpično ali navzdol. Izpolnjuje določila vseh zadevnih direktiv EU. Bencin je izjemno vnetljiv, zato pred točenjem počakajte 2 minuti, da se motor ohladi. FZR 4625 BV...
-
Page 97: Opis Kosilnice
Opis kosilnice za travo | Sestavljanje/Priprava 3. OPIS KOSILNICE (sl. 1) 1. Ročica za zagon/ Slika 1 zaustavitev 2. Ročica za premikanje 3. Ročica za nastavljanje hitrosti premikanja 4. Zgornji del ročaja 5. Vijaki za ročaj s hitrimi sklopniki 6. Spodnji del ročaja 7. -
Page 98: Sestavljanje Kosilnice
(sl. 2 – točka 3). POMEMBNA OPOMBA: Ko se popustili hitri sklopnik, lahko brez težav nastavite višino ročaja in izberete najudobnejši položaj za delo. Slika 2 2. NAMESTITEV PLOŠČE ROČAJA Plastično ploščo ročaja pritrdite s priloženimi vijaki (sl. 3). Slika 3 FZR 4625 BV... -
Page 99: Pred Zagonom Kosilnice
Sestavljanje kosilnice za travo | Pred zagonom kosilnice za travo 3. PRITRDITEV KOŠA ZA TRAVO Plastične kavlje pritrdite na konec dela koša za travo iz blaga, v jekleni okvir (sl. 4). Slika 4 POMEMBNA OPOMBA: Koš za travo ima indikator polnost. To je plastično krilce na zadnjem delu koša za travo. -
Page 100: Nadziranje In Upravljanje Kosilnice
To je popolnoma normalno in ne predstavlja težave. Pomembna informacija: Med delom s kosilnico morate vedno nastaviti najvišjo hitrost motorja (ročico za nastavljanje hitrosti motorja mora biti vedno v položaju MAX - Fig. 6, point 1). FZR 4625 BV... -
Page 101: Nadziranje Premikanja
Nadziranje in upravljanje kosilnice NADZIRANJE PREMIKANJA Premikanje nadzirate z uporabo ročice za premikanje (sl. 7 – točka 1). Ko boste ročico za premikanje povlekli proti ročaju, se bo kosilnica začela premikati naprej Da bi kosilnico ustavili, spustite ročico. Slika 7 NASTAVITEV HITROSTI PREMIKANJA Kosilnica ima prilagodljivo prestavo za hitrost, ki omogoča nastavljanje hitrosti premikanja. -
Page 102: Košnja Z Izmetom Na Zadnji Strani
Izbirate lahko med 5 položaju v obsegu 25 do 75 mm. Za košnjo večine trat je najprimernejša je srednja višina reza. Trato lahko poškodujete, če je nastavljena najnižja višina reza. MENJAVA REZIL ZA KOŠNJO Pozor! Za to opravilo priporočamo, da se posvetujete s pooblaščenim servisom. Pozor! Pred odstranjevanjem rezil izlijte motorno olje iz posode za olje. FZR 4625 BV... -
Page 103: Menjava Motornega Olja
Nadziranje in upravljanje kosilnice | Varnostna navodila Če želite zamenjati rezilo za košnjo odstranite vijak (sl. 11). Novi nož namestite tako, kot je prikazano na sliki. Zategnite vijak. Vijak zategnite z navorom 40 Nm. Ob zamenjavi rezila zamenjajte tudi pritrdilni vijak. Slika 11 MENJAVA MOTORNEGA OLJA Pozor! Za to opravilo priporočamo, da se posvetujete s pooblaščenim servisom. -
Page 104: Navodila Za Uporabo
Gorivo točite le v odprtih in dobro zračenih prostorih. Med rokovanjem z gorivom nikoli ne kadite, niti ne uporabljajte mobilnega telefona. Gorivo točite le, če je motor ugasnjen. Če motor deluje ali je vroč, posode za gorivo ne odpirajte. FZR 4625 BV... -
Page 105: Vzdrževanje
Varnostna navodila | Vzdrževanje Če se gorivo razlije, motorja ne zaganjajte. Če je prišlo do razlitja goriva, odpeljite kosilnico proč in poskrbite, da ne bo prišlo do vžiga. Z delom nadaljujte le, ko se bo razlito gorivo vpilo, hlapi pa izhlapeli; Po točenju goriva trdno privijte pokrovček posode za gorivo. -
Page 106: Servisiranje
Popolnoma izpraznite gorivo iz posode za gorivo in uplinjača. Odvijte vžigalno svečko in v glavo motorja vlijte nekaj motornega olja. Nežno povlecite 2 do 3 krat za zaganjalno vrvico. Za čiščenje zunanjih površin kosilnice uporabljajte čisto krpo. Kosilnico shranite na suhem in čistem mestu. FZR 4625 BV... -
Page 107: Tehnične Specifikacije
Tehnične specifikacije 10. TEHNIČNE SPECIFIKACIJE Vrsta motorja Briggs & Stratton 500 E-Series OHV Nazivna moč 2,60 kW Štev. vrtlj. motorja 3000 vrtlj./min Delovna prostornina 140 cm Premikanje 4 različne hitrosti Zaganjanje Zaganjalna vrvica Prostornina rezervoarja za gorivo 0,8 litra Priporočeno gorivo Neosvinčeni bencin, najmanj 95 oktanov Posoda za motorno olje 0,5 litra... -
Page 108: Izjava O Skladnosti
EU IZJAVA O SKLADNOSTI Mi, Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, tukaj izjavljamo, da bencinska kosilnica Fieldmann FZR 4625 BV (leto izdelave je navedeno na podatkovni ploščici in mu sledi serijska številka naprave), izpolnjuje določila direktiv, DIREKTIVA SVETA EU: 2006/42/ES –... -
Page 109: Odlaganje
Odlaganje 12. ODLAGANJE NAVODILA IN INFORMACIJE O ODSTRANJEVANJU UPORABLJENE EMBALAŽE MED ODPADKE Rabljeno embalažo odlagajte na mestih za ločeno zbiranje odpadkov. Naprava in njeni dodatki so izdelani iz različnih materialov, npr. iz kovine in plastike. Poškodovane dele dostavite v reciklažni center. Za podrobnosti se posvetujte pri ustreznem državnem organu. - Page 110 Opombe FZR 4625 BV...
- Page 111 Opombe BENCINSKA KOSILNICA ZA TRAVO PRIROČNIK ZA UPORABNIKE...
- Page 112 Opombe FZR 4625 BV...
- Page 113 Záruční list Záručný list Warranty Certificate Jótállási jegy Garantijos taisyklės Karta Gwarancyjna Vyplní prodejce. Vyplní predajca. To be filled in by the seller. V případě opravy vyplní servis. V prípade opravy vyplní servis. To be filled in by a repair shop Wypełnia sprzedawca.
-
Page 114: Polski
Záruční podmínky Záručné podmienky Prodávající poskytuje kupujícímu na výrobek záru- škození výrobku v důsledku neodborné či nesprávné Predávajúci poskytuje kupujúcemu na výrobok či nesprávnej inštalácie, použitie výrobku v rozpore ku v trvání 24 měsíců od převzetí výrobku kupují- instalace, použití výrobku v rozporu s návodem k ob- 24 mesiacov záruku od jeho prevzatia kupujúcim. - Page 115 Garantieschein Hoja de garantía Fiche de garantie Jamstveni list Certificato di garanzia Garantiebewijs Im Falle einer Reparatur vom Service auszufüllen. Para ser llenado por el servicio, en caso de reparación. À remplir par le service de réparation en cas de réparation. U slučaju popravke Vom Verkäufer auszufüllen.
- Page 116 I Garantiebedingungen Condiciones de garantía Der Verkäufer gewährt dem Kunden eine Garantie auf Produktes Beschädigung des Produktes infolge unsa- El vendedor proporcionará una garantía de 24 meses al rrecta, el uso del producto en contradicción con las in- das Produkt in der Länge von 24 Monaten nach der chgemäßer oder falscher Installation, Benützung des comprador a partir de la recepción del producto por parte strucciones de manejo, las normas jurídicas vigentes y...
- Page 117 Гарантийный талон Заполняется продавцом. В случае ремонта заполняется сервисной организацией. Название: Дата обращения в сервисный центр: Число: Месяц: Год: Тип: Дата принятия в ремонт: Число: Месяц: Год: Серийный номер изделия Причина неисправности: A termék azonosításra alkalmas részeinek meghatározása (amennyiben alkalmazható): Способ...
- Page 118 Условия гарантии Продавец предоставляет покупателю гарантию на товар в течение 24 месяцев с момента получения Гарантийные обязательства на товар, главным образом, не распространяются на: товара покупателем. Гарантия предоставляется при соблюдении следующих условий. Гарантия недостатки, на которые была предоставлена скидка износ и повреждения, вызванные обычным распространяется...
