Salda RIS 400 PW EKO 3.0 Technical Manual

Ahu with heat recovery

Source: salda.lt/en, vetter-lufttechnik.de

Hide thumbs

page of 36

/ 36
Bookmarks

Quick Links

Download this manual

AGGREGAT MED VARMEGENVINDING

ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА

AHU WITH HEAT RECOVERY

LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG

RIS 400PE/PW EKO 3.0

Der tages forbehold for ændringer og rettelser

Subject to technical modification

Teknisk manual

Техническое руководство

Technical manual

Bedienungsanleitung

Производитель оставляет за собой право усовершенствования технических данных

[ dk ]

[ ru ]

[ en ]

[ de ]

Änderungen in Konstruktion und Design sind vorbehalten

RIS 400PE-PW EKO 3.0_P0022_AQ_0002

Need help?

Do you have a question about the RIS 400 PW EKO 3.0 and is the answer not in the manual?

Questions and answers

Summary of Contents for Salda RIS 400 PW EKO 3.0

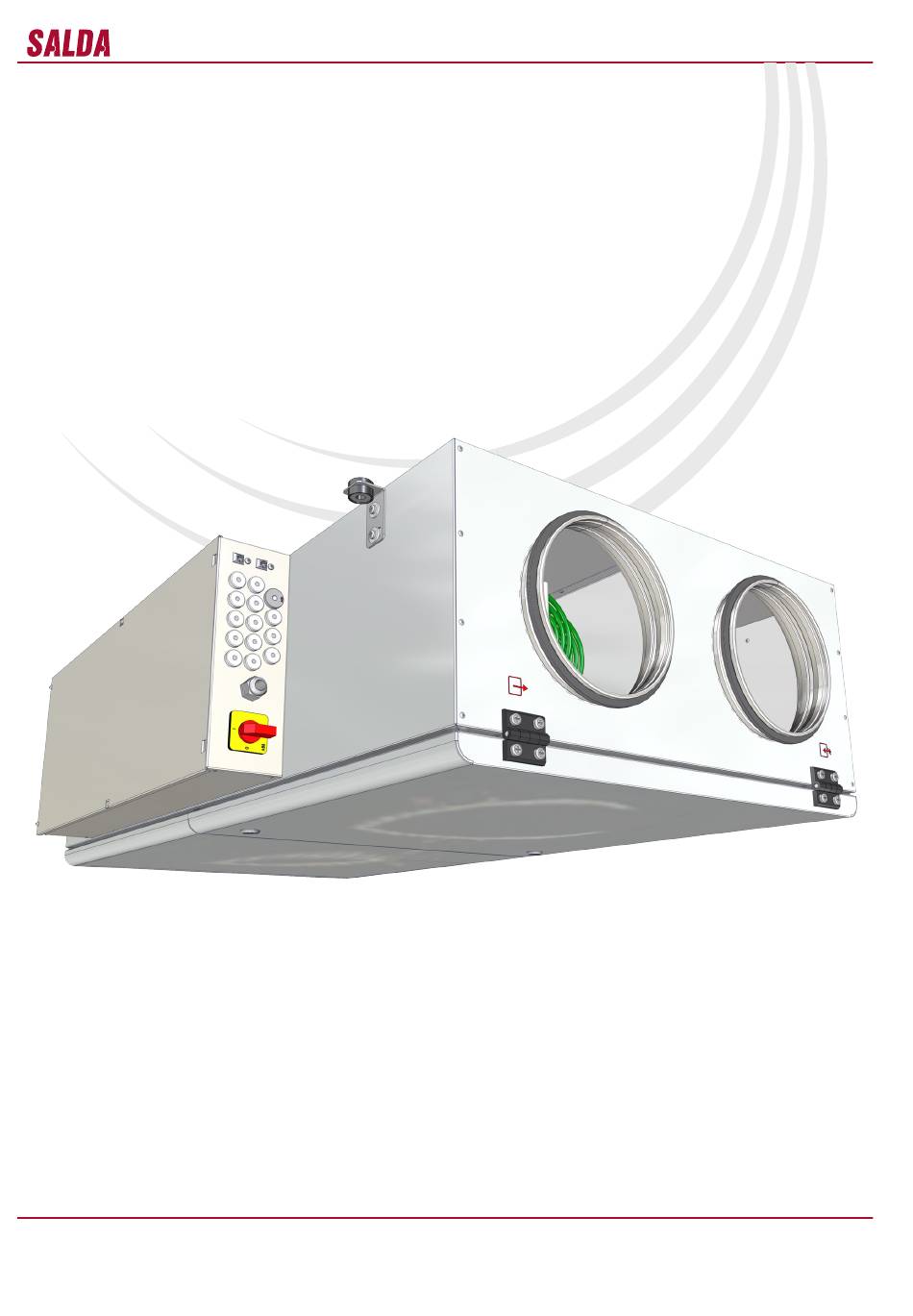

Page 1 AGGREGAT MED VARMEGENVINDING ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА AHU WITH HEAT RECOVERY LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG RIS 400PE/PW EKO 3.0 [ dk ] Teknisk manual [ ru ] Техническое руководство [ en ] Technical manual [ de ] Bedienungsanleitung Der tages forbehold for ændringer og rettelser Änderungen in Konstruktion und Design sind vorbehalten Subject to technical modification Производитель...
Page 2 Схема електрическое подключение RIS 400PE 1.6 EKO 3.0 Elektrisk tilslutning diagram RIS 400PE 3.0 EKO 3.0 Схема електрическое подключение RIS 400PE 3.0 EKO 3.0 Elektrisk tilslutning diagram RIS 400PW EKO 3.0 Схема електрическое подключение RIS 400PW EKO 3.0 Product vedligeholdelse skema Таблица обслуживание продукта www.salda.lt...
Page 3 Electrical connection diagram RIS 400PE 3.0 EKO 3.0 Elektrische Erwärmungseinrichtung RIS 400PE 1.6 EKO 3.0 Electrical connection diagram RIS 400PW EKO 3.0 Elektrische Erwärmungseinrichtung RIS 400PE 3.0 EKO 3.0 Product maintenance table Elektrische Erwärmungseinrichtung RIS 400PW EKO 3.0 Wartungstabelle des Produktes www.salda.lt...
Page 4 предъявленными на наклейке с тех. данными - Do not use power cable with frayed, cut, or gemäß Angaben auf dem Typenschild. - Håndter aldrig strømførende kabel med våde модели на корпусе агрегата. brittle insulation. - Die Netzzuleitung muss der Kapazität der Anlage hænder. www.salda.lt...
Page 5 Substanzen, die Zink, Kunst- Temperatur og luftfugtighed er angivet i tabel 1. по отношению к цинку, пластмассе, резине; • The working extract and supply air tempera- stoff und Gummi angreifen; ohne Partikeln von www.salda.lt...
Page 6 - Die Filter werden ca. alle 3 Monate ersetzt clogging sensor indicates. (sensor available filtervagten (Filtervagter kan er tilvalg). каждые 3-4 месяца или по показаниям датчика bzw. je nach Signal der Filterüberwachung (Fil- as accessory). загрязнения фильтров (датчик поставляется terwächter werden als Option geliefert). отдельно как аксессуар). www.salda.lt...
Page 7 подключите к электросети. - Sollte sich nach Wartung der Anlage der - Если обратно установленный вентилятор не Ventilator nicht mehr einschalten lassen oder включается или срабатывает термоконтакт- der Thermokontaktschutz auslösen, an den ная защита - обращайтесь к производителю. Hersteller wenden. www.salda.lt...
Page 8 Elektro-Heizregister herausgenommen wer- behov opstår. Afmonterer kabel til varmefla- ческое соединение от нагревателя и вытащить den. Dazu den Stromanschluss am Heizregis- нагреватель. ter trennen und das Heizregister herausziehen. den og udtag denne. www.salda.lt...
Page 9 * автоматический выключатель с характеристикой B * automatic switch with characteristic B *Automatikschalter mit B Charakteristik Der tages forbehold for ændringer og rettelser Производитель оставляет за собой право Subject to technical modification Änderungen in Konstruktion und Design sind усовершенствования технических данных vorbehalten www.salda.lt...
Page 10 L2 [mm] Depth Tiefe Filter model Модель Фильтра Filter model Filter-Modell Der tages forbehold for ændringer og rettelser Производитель оставляет за собой право Subject to technical modification Änderungen in Konstruktion und Design sind усовершенствования технических данных vorbehalten 1014 1300 1361 www.salda.lt...
Page 11 конденсата или воды на двигатель, необходимо Heizregisters beeinflusst. установить наружные средства защиты. - Besteht die Möglichkeit zum Eindringen von Kondensat bzw. Wasser ins Gerät, sind externe Schutzvorrichtungen anzubringen. Fig. 01 Рис. 01 Pic. 01 Bild 01 Fig. 02 Рис. 02 Pic. 02 Bild 02 www.salda.lt...
Page 12 See bellow figure. Luftbeförderung. Diese Anforderung ist erforder- первого ответвления, поворота системы lich, damit das Ergebnis der Messung möglichst транспортировки воздуха. Это необходимо präzise ist. Siehe das Bild unten. для того, чтобы результат измерения был предельно точным. Смотреть ниже расположенный рисунок. www.salda.lt...
Page 13 5. Ledningsdiagram 5. Cиний 5. Blue 5. Blau 6. Brun 6. Зелёный 6. Green 6. Grün 7. Blå 7. Черный 7. Black 7. Schwarz 8. Grøn 8. Желтый 8. Yellow 8. Gelb 9. Sort 9. Kрасный 9. Red 9. Red www.salda.lt...
Page 14 M1 - Двигатель воздухообводного клапана by-pass PR - пластинчатый теплообменник Tilbehør Принадлежности Accessories Zubehöre Afkast выбрасываемый воздух exhaust air Fortluft Udsugning вытяжной воздух extract air Abluft Frisk luft свежий воздух fresh air Aussenluft Indblæsning приточный воздух supply air Zuluft www.salda.lt...
Page 15 Funnel trap for a dripping con- Shut-off damper SKG Panel filters Remote controller Remote controller densate Fernbedienung Schliessklappen SKG Paneel-Filter Fernbedienung Sifon für Kondensat Spjældmotor on/off Spjældmotor Spring-back Двигатель заслонки Двигатель заслонки Actuator for dampers Spring return actuator for damper Klappenmotor Stellantrieb mit Federrücklauf www.salda.lt...
Page 16 температура все еще выше заданной, тогда onen af rotoren. only according to the supplied air temperature die Fühler gemessene) in Grad Celsius (°C) открывается обходная заслонка или, если в sensor, but also according to the extracted air dargestellt. устройстве есть роторный теплообменник, www.salda.lt...
Page 17 и по вытяжному воздуху): по приточному типу connected). Temperstur überschreitet (siehe Beschreibung Brugeren kan veksle mellem 3 ventilator- устройство работает тогда, когда температура des Pults FLEX, Punkt II.6.3.3), d. h. sie wird hastigheder, vha. FLEX Betjeningspanelet забираемого наружного воздуха ниже Sommerbetriebsart genannt. www.salda.lt...
Page 18 С р а б а т ы в а н и е а в т о м а т и ч е с к о й термозащиты чаще всего происходит по причине низкой скорости вентилятор (поломка вентилятора, заедание/поломка заслонок/приводов забора воздуха). www.salda.lt...
Page 19 Aggregaten muss должно быть 120...150Ω. should be 120...150 Ω. 120...150Ω sein. Modstand, Ω Switch 1 Switch 2 Сопротивление Ω 1 выключатель 2 выключатель Resistance Ω Switch 1 Switch 2 Widerstände, Ω 1. Schalter 2. Schalter www.salda.lt...
Page 20 [ en ] - Outside air damper actuator [ de ] - Antrieb der Außenluftklappe [ dk ] - Forvarmer indikation [ ru ] - Индикация устройства подогрева Preheater 01h_Read_Coils 1-active, o-passive [ en ] - Preheater indication [ de ] - Anzeige des Vorheizers www.salda.lt...
Page 21 • Den Stecker (Typ RJ11) an die Aggregatsdose кабель пульта с заземленным экраном. the control panel. RS485-1 anschließen. Den anderen Kabel- stecker an den Steuerpult anschließen. • Подключите штепсель (тип RJ11) к гнезду агрегата RS-485-1. Другой штепсель кабеля подключите к пульту управления. RS458_1 RS458_2 www.salda.lt...
Page 22 Frostsikring. Når ekstern vand varmeflade смонтировать измерительные, командные converters. Supply air temperature sensors and устройства. air quality converters (if additionally used) must Temperaturfühler, Luftqualitätswandler: be mounted as far as possible from the ventila- Temperaturfühler der Zuluft und Luftqualität- www.salda.lt...
Page 23 системы защиты от замерзания должен быть хомутом прикреплен к трубе возвратного во- дяного нагревателя. Капиллярный датчик тер- мостата защиты от замерзания (Т1) должен быть установлен за водяным нагревателем, и ручка его корректирования должна быть установлена на +5 С. о www.salda.lt...
Page 24 • [ en ] - Inspect sockets and plugs of connections. Make sure that contacts are not damaged. unit • [ de ] - Verbindungsdosen und -stecker prüfen. Sich vergewissern, dass Anschlusskontakte Störung in elektrischen Verbindungen (Anschlüs- nicht beschädigt sind. sen) des Aggregats www.salda.lt...
Page 25 • Prüfen, ob Zuluftstrom nicht blockiert wird. Im Falle der Dämpfung des Luftstroms prüfen, ob das Zuluftgetriebe (M2) funktioniert. • Nach Beseitigung der Störungen muss Reset-Taste auf dem Deckel des elektrischen Heizers gedrückt werden. • Nach Beseitigung der Störungen muss die Speisung des HKLK-Aggregats ausgeschaltet und wieder eingeschaltet werden. www.salda.lt...
Page 26 Überprüfung des frostbeständigen Thermostates. Abhängigkeit des Widerstands der Temperatursensoren von der gemessenen Lufttemperatur. Type af sensor: NTC 10K (10KΩprie 25°C; Тип датчика: NTC 10K (10KΩprie 25°C; Type of sensor: NTC 10K (10KΩprie 25°C; Sensortyp: NTC 10K (10KΩprie 25°C; ß=3380K) ß=3380K) ß=3380K) ß=3380K) www.salda.lt...
Page 27 RIS 400PE/PW EKO 3.0 www.salda.lt...
Page 28 L Antrieb der Klappe EIN/AUS 230V/50Hz (Verzögerung von 3 min nach Anhalten des Lüfters und Heizers) L Spjældmotor ON/OFF 230V/50Hz Привод L заслонки ON/OFF 230V/50Hz EXT- L damper motor ON/OFF 230V/50Hz L Antrieb der Klappe EIN/AUS 230V/50Hz RS485_2 ModBus www.salda.lt...
Page 29 Outdoor sensor Fresh (ambient) air temperature sensor. Außensensor Temperatursensor der frischen Luft (der Außenluft). Udsugningskanal, tryktransmitter, CO2 sensor,0- Вход сигнала вентилятора вытяжного воздуха T.SET 0-10V CO2 из преобразователя/-ей Extract air fan 0-10V pressure, CO2 transmitters Druck des Abluft-Lüfters 0-10V, CO2-Sensor www.salda.lt...
Page 30 Supply air fan Zuluft-Ventilator 0-10V Ventilator der Zuluft Udsugningsventilator 0-10V Udsugningsventilator Вентилятор вытяжного воздуха 0-10V Вентилятор вытяжного (из помещения (-ий) воздуха Extract air fan 0-10V Extract room(s) air fan Abluft-Ventilator 0-10V Ventilator der Abluft (aus dem Raum bzw. aus den Räumen) www.salda.lt...
Page 31 W ä h r e n d d e r B e d i e n u n g m u s s d e r устройстве; если нет, необходимо отключить the distribution panel. Messerschalter (falls er auf der Anlage montiert напряжение на распределительном щите). ist; falls es nicht so ist, muss die Speisespannung vom Schaltpult abgeschlossen werden) abgeschaltet werden. www.salda.lt...
Page 32 RIS 400PE/PW EKO 3.0 www.salda.lt...
Page 33 RIS 400PE/PW EKO 3.0 www.salda.lt...
Page 34 RIS 400PE/PW EKO 3.0 N L1 www.salda.lt...
Page 35 RIS 400PE/PW EKO 3.0 www.salda.lt...
Page 36 RIS 400PE/PW EKO 3.0 www.salda.lt...
