Deutsch – 4

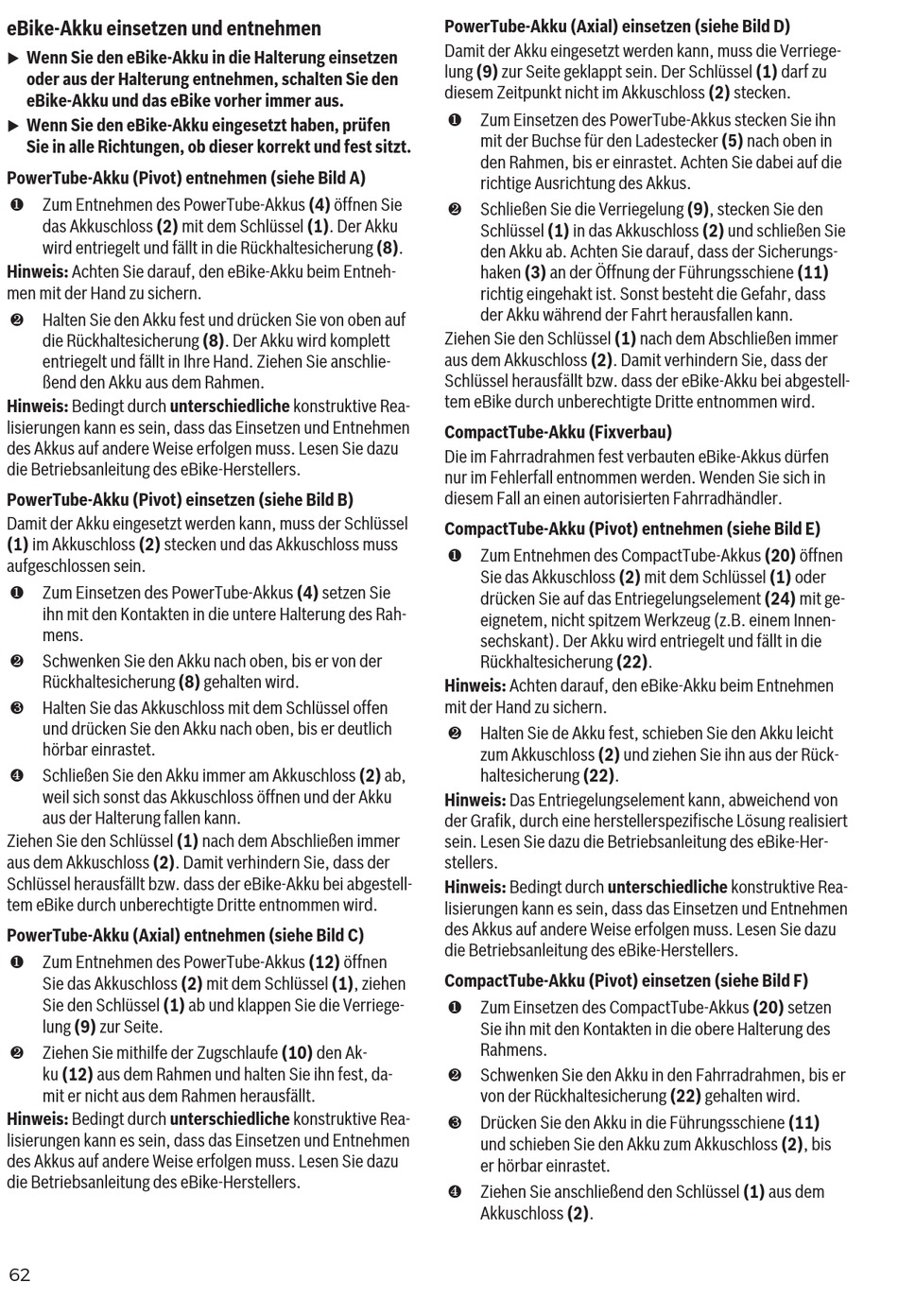

eBike-Akku einsetzen und entnehmen
Wenn Sie den eBike-Akku in die Halterung einsetzen
u
oder aus der Halterung entnehmen, schalten Sie den
eBike-Akku und das eBike vorher immer aus.
Wenn Sie den eBike-Akku eingesetzt haben, prüfen
u
Sie in alle Richtungen, ob dieser korrekt und fest sitzt.
PowerTube-Akku (Pivot) entnehmen (siehe Bild A)
❶ Zum Entnehmen des PowerTube-Akkus (4) öffnen Sie
das Akkuschloss (2) mit dem Schlüssel (1). Der Akku
wird entriegelt und fällt in die Rückhaltesicherung (8).
Hinweis: Achten Sie darauf, den eBike-Akku beim Entneh-
men mit der Hand zu sichern.
❷ Halten Sie den Akku fest und drücken Sie von oben auf
die Rückhaltesicherung (8). Der Akku wird komplett
entriegelt und fällt in Ihre Hand. Ziehen Sie anschlie-
ßend den Akku aus dem Rahmen.
Hinweis: Bedingt durch unterschiedliche konstruktive Rea-
lisierungen kann es sein, dass das Einsetzen und Entnehmen
des Akkus auf andere Weise erfolgen muss. Lesen Sie dazu
die Betriebsanleitung des eBike-Herstellers.
PowerTube-Akku (Pivot) einsetzen (siehe Bild B)
Damit der Akku eingesetzt werden kann, muss der Schlüssel
(1) im Akkuschloss (2) stecken und das Akkuschloss muss
aufgeschlossen sein.
❶ Zum Einsetzen des PowerTube-Akkus (4) setzen Sie
ihn mit den Kontakten in die untere Halterung des Rah-
mens.
❷ Schwenken Sie den Akku nach oben, bis er von der
Rückhaltesicherung (8) gehalten wird.
❸ Halten Sie das Akkuschloss mit dem Schlüssel offen
und drücken Sie den Akku nach oben, bis er deutlich
hörbar einrastet.
❹ Schließen Sie den Akku immer am Akkuschloss (2) ab,
weil sich sonst das Akkuschloss öffnen und der Akku
aus der Halterung fallen kann.
Ziehen Sie den Schlüssel (1) nach dem Abschließen immer
aus dem Akkuschloss (2). Damit verhindern Sie, dass der
Schlüssel herausfällt bzw. dass der eBike-Akku bei abgestell-
tem eBike durch unberechtigte Dritte entnommen wird.
PowerTube-Akku (Axial) entnehmen (siehe Bild C)
❶ Zum Entnehmen des PowerTube-Akkus (12) öffnen
Sie das Akkuschloss (2) mit dem Schlüssel (1), ziehen
Sie den Schlüssel (1) ab und klappen Sie die Verriege-
lung (9) zur Seite.
❷ Ziehen Sie mithilfe der Zugschlaufe (10) den Ak-
ku (12) aus dem Rahmen und halten Sie ihn fest, da-
mit er nicht aus dem Rahmen herausfällt.
Hinweis: Bedingt durch unterschiedliche konstruktive Rea-
lisierungen kann es sein, dass das Einsetzen und Entnehmen
des Akkus auf andere Weise erfolgen muss. Lesen Sie dazu
die Betriebsanleitung des eBike-Herstellers.
62
0 275 007 3PX | (07.02.2023)
PowerTube-Akku (Axial) einsetzen (siehe Bild D)
Damit der Akku eingesetzt werden kann, muss die Verriege-
lung (9) zur Seite geklappt sein. Der Schlüssel (1) darf zu
diesem Zeitpunkt nicht im Akkuschloss (2) stecken.
❶ Zum Einsetzen des PowerTube-Akkus stecken Sie ihn
mit der Buchse für den Ladestecker (5) nach oben in
den Rahmen, bis er einrastet. Achten Sie dabei auf die
richtige Ausrichtung des Akkus.
❷ Schließen Sie die Verriegelung (9), stecken Sie den
Schlüssel (1) in das Akkuschloss (2) und schließen Sie
den Akku ab. Achten Sie darauf, dass der Sicherungs-
haken (3) an der Öffnung der Führungsschiene (11)
richtig eingehakt ist. Sonst besteht die Gefahr, dass
der Akku während der Fahrt herausfallen kann.
Ziehen Sie den Schlüssel (1) nach dem Abschließen immer
aus dem Akkuschloss (2). Damit verhindern Sie, dass der
Schlüssel herausfällt bzw. dass der eBike-Akku bei abgestell-
tem eBike durch unberechtigte Dritte entnommen wird.
CompactTube-Akku (Fixverbau)
Die im Fahrradrahmen fest verbauten eBike-Akkus dürfen
nur im Fehlerfall entnommen werden. Wenden Sie sich in
diesem Fall an einen autorisierten Fahrradhändler.
CompactTube-Akku (Pivot) entnehmen (siehe Bild E)
❶ Zum Entnehmen des CompactTube-Akkus (20) öffnen
Sie das Akkuschloss (2) mit dem Schlüssel (1) oder
drücken Sie auf das Entriegelungselement (24) mit ge-
eignetem, nicht spitzem Werkzeug (z.B. einem Innen-
sechskant). Der Akku wird entriegelt und fällt in die
Rückhaltesicherung (22).
Hinweis: Achten darauf, den eBike-Akku beim Entnehmen
mit der Hand zu sichern.
❷ Halten Sie de Akku fest, schieben Sie den Akku leicht
zum Akkuschloss (2) und ziehen Sie ihn aus der Rück-
haltesicherung (22).
Hinweis: Das Entriegelungselement kann, abweichend von
der Grafik, durch eine herstellerspezifische Lösung realisiert
sein. Lesen Sie dazu die Betriebsanleitung des eBike-Her-
stellers.
Hinweis: Bedingt durch unterschiedliche konstruktive Rea-
lisierungen kann es sein, dass das Einsetzen und Entnehmen
des Akkus auf andere Weise erfolgen muss. Lesen Sie dazu
die Betriebsanleitung des eBike-Herstellers.
CompactTube-Akku (Pivot) einsetzen (siehe Bild F)
❶ Zum Einsetzen des CompactTube-Akkus (20) setzen
Sie ihn mit den Kontakten in die obere Halterung des
Rahmens.
❷ Schwenken Sie den Akku in den Fahrradrahmen, bis er
von der Rückhaltesicherung (22) gehalten wird.
❸ Drücken Sie den Akku in die Führungsschiene (11)
und schieben Sie den Akku zum Akkuschloss (2), bis
er hörbar einrastet.
❹ Ziehen Sie anschließend den Schlüssel (1) aus dem
Akkuschloss (2).
