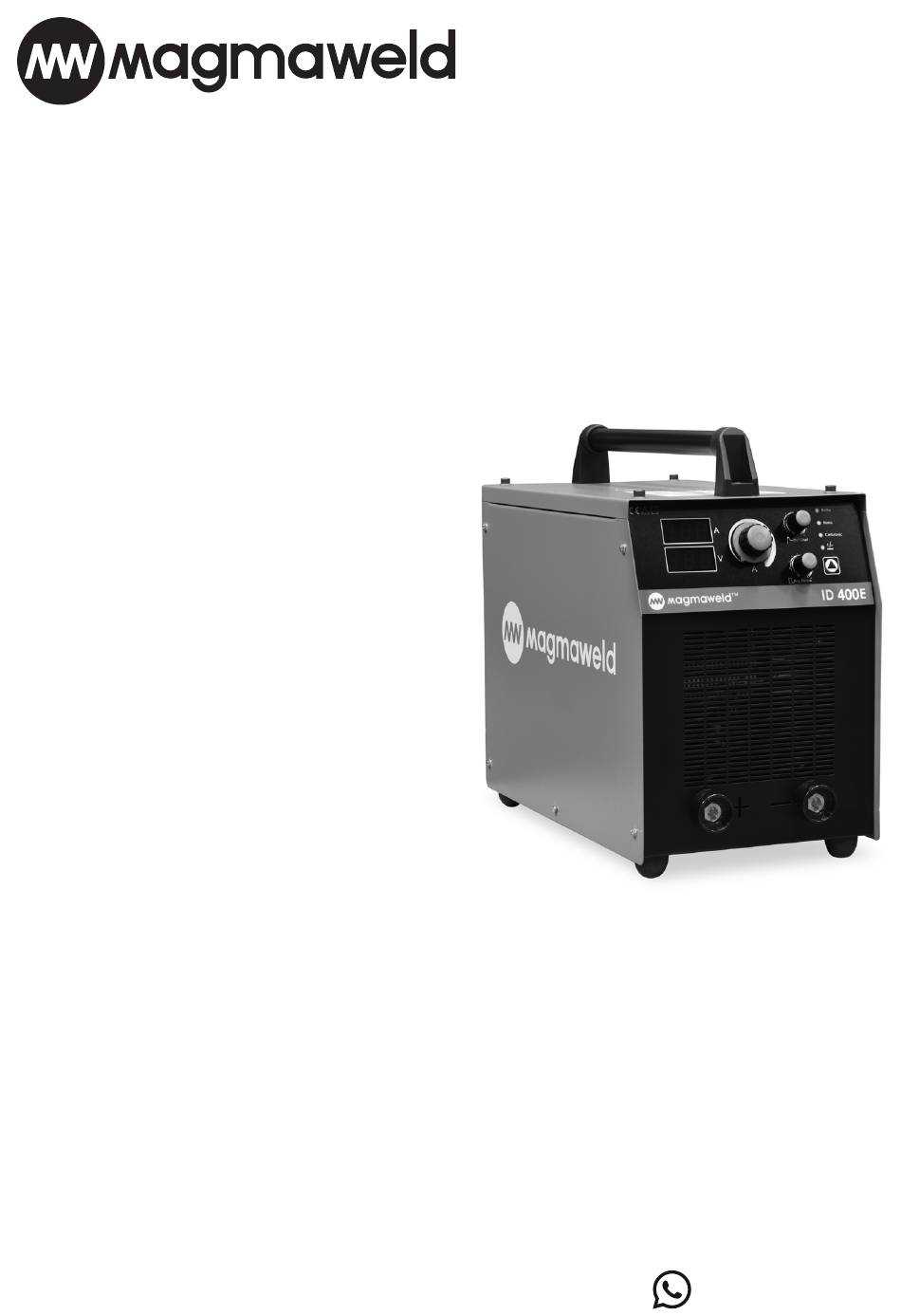

- Page 1 USER MANUAL ID 400E (+90) 444 93 53 magmaweld.com (+90) 538 927 12 62 info@magmaweld.com...
- Page 2 All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without the prior written authorisation of Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. Magma Mekatronik may modify the information and the images without any prior notice. Tüm hakları...
- Page 3 ID 400E DC WELDING INVERTER DC KAYNAK İNVERTÖRÜ...
-
Page 4: Table Of Contents
Contents ID 400E CONTENTS SAFETY PRECAUTIONS General Information TECHNICAL INFORMATION Machine Components Product Label Technical Data Accessories Delivery Control INSTALLATION Installation and Operation Recommendations Mains Plug Connection Connection to Mains Connections for MMA Welding TIG Welding Connections User Interface OPERATION... -
Page 5: Safety Precautions
ID 400E Safety Precautions SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! • Safety symbols found in the manual are used to identify potential hazards. • When any one of the safety symbols are seen in this manual, it must be understood that there is Explanation Of Safety a risk of injury and the following instructions should be read carefully to avoid potential hazards. - Page 6 Safety Precautions ID 400E Make sure all connections are tight, clean, and dry. • Keep cables dry, free of oil and grease, and protected from hot metal and sparks. • Bare wiring can kill. Check all cables frequently for possible damage. If a damaged or an uninsulated cable is detected, repair or replace it immediately.
- Page 7 ID 400E Safety Precautions • Use a standard protective mask and a suitable glass filter to protect your eyes and face. • Protect other naked parts of your body (arms, neck, ears, etc.) with suitable protective clothing Arc Light May Damage from these rays. Your Eyes and Skin • Enclose your work area with flame-resistant folding screens and hang warning signs at eye level so that people around you will not sustain injuries from arc rays and hot metals.
- Page 8 Safety Precautions ID 400E • In small-sized and confined spaces, absolutely make sure to perform welding / cutting operations, accompanied by another person. Welding / Cutting in • Avoid performing welding / cutting operations in such enclosed areas as much as possible. Small Sized and Confined Spaces • Take all necessary precautions when moving the machine. The areas where the machine to be...
- Page 9 ID 400E Safety Precautions • Ensure that your welding and/or cutting machine has been installed and situated in its place according to the user manual. Before installing the welding / cutting equipment, the person in charge of the operation and / or Evaluation Of According to article 5.2 of IEC 60974-9;...
- Page 10 Safety Precautions ID 400E The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). All operators must follow the following procedures to minimize the risk of exposure to EMF; • In the name of reducing the magnetic field, the welding / cutting cables must be assembled and secured as far as possible with the joining materials (tape, cable ties etc.). • The operator’s body and head should be kept as far away from the welding / cutting machine and cables as possible, •...
-
Page 11: Technical Information
Arc Force potentiometer. It can be used as a Touch-Scratch DC TIG welder if a TIG torch with a valve is connected. ID 400E can also be used with long welding cables up to 25 m. Plus, wireless and cable remote control options are possible.The machine is fan cooled and thermally protected... -
Page 12: Product Label
Technical Information ID 400E 1.3 Product Label Three Phase Transformer Rectifier Duty Cycle TIG Welding Open Circuit Voltage MMA Welding Mains Voltage and Frequency Direct Current Rated Welding Voltage Vertical Characteristic Rated Mains Current Mains Input 3-Phase Alternating Current Rated Welding Current Suitable for Operation at Hazardous... -
Page 13: Technical Data
ID 400E Technical Information 1.4 Technical Data Mains Voltage (3-phase 50-60 Hz) TECHNICAL DATA UNIT ID 400E Rated Power 22.9 Welding Current Range 5 - 400 Rated Welding Current 400 (%35) Open Circuit Voltage Stick Electrode Diameter Range 1.60 - 6.00... -
Page 14: Delivery Control Installation
Installation ID 400E INSTALLATION 2.1 Delivery Control Make sure that all the materials you have ordered have been received. If any material is missing or damaged, contact your place of purchase immediately. The standard box includes the following; • Welding machine and connected mains cable • Warranty certificate •... -
Page 15: Mains Plug Connection
ID 400E Installation 2.3 Mains Plug Connection • No plug has been connected to the mains cable since there may different types of outlets available in plants, For your safety, never use the mains cord of the machine without a plug. -
Page 16: Operation
Operation ID 400E OPERATION 3.1 User Interface Displays the welding current during welding, displays the adjusted current when the machine doesn’t Current Display weld. İs used for adjusting the welding current a range of 5 - 400A. Current Adjustment Pot Displays the open circuit voltage and the welding voltage during welding. Voltage Display İs used for a better ignition in stick electrode welding. -
Page 17: Mma Welding
ID 400E Operation 3.2 MMA Welding • Push the welding mode selection button for selecting the stick electrode welding mode. Stick electrode welding led ligths. • Adjust the current via current adjustment pot. • Below table can be used as a rough reference for mild steel electrodes. For exact parameters, please refer to the electrode manufacturer’s recommendations. -
Page 18: Maintenance And Service
Maintenance and Service ID 400E MAINTENANCE AND SERVICE • Maintenance and repairs to the machine must be carried out by a qualified personnel. Our company will not be responsible for any accidents that may occur by unauthorized interventions. • Parts that will be used during repair can be obtained from our authorized services. The use of original spare parts will extend the life of your machine and prevent performance losses. -
Page 19: Error Codes
ID 400E Maintenance and Service 4.2 Error Codes • Let the machine on for a while in Error Code Error Cause Solution • Machine is overheated because of Thermal order to cool down itself with the ERR-T1 high ambient temperature of Error cooling fan. -
Page 20: Spare Parts List Annex
Annex ID 400E ANNEX 5.1 Spare Parts List Potency Button Small A229500001 DEFINITION ID 400E Potency Button Big A229500002 Welding Socket A377900106 Cooling Fan A250200015 Pacco Switch A308033005 Control Transformer A366100004 Hall Effect Sensor A830900008 Electronic Card E202A-3-400 K405000130 Electronic Card E202A-12 K405000137 Electronic Card E202A-FLT V1.1... -
Page 21: Connection Diagrams
ID 400E Annex 5.2 Connection Diagrams Block Diagram www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU... - Page 22 Annex ID 400E Circuit Diagram USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com...
- Page 23 ID 400E İçindekiler İÇİNDEKİLER GÜVENLİK KURALLARI Genel Açıklamalar TEKNİK BİLGİLER Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar Teslim Alırken Dikkat Edilecek Hususlar KURULUM BİLGİLERİ Kurulum ve Çalışma Tavsiyeleri Elektrik Fişi Bağlantısı Şebekeye Bağlama Örtülü Elektrod Kaynağı İçin Bağlantılar Temaslı TIG Kaynağı İçin Bağlantılar Kullanıcı Arayüzü KULLANIM BİLGİLERİ Örtülü Elektrod Kaynağı Temaslı TIG Kaynağı Uzaktan Kumanda (Opsiyonel) Bakım BAKIM VE ARIZA BİLGİLERİ Hata Kodları Yedek Parça Listesi EKLER Bağlantı Şemaları...
-
Page 24: Güvenli̇k Kurallari
Güvenlik Kuralları ID 400E GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu Güvenlik Bilgilerinin anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası tehlikeler engellenmelidir. Tanımlanması • Makine sahibi, yetkisiz kişilerin ekipmana erişmesini engellemekten sorumludur. • Makineyi kullanan kişiler kaynak / kesme konusunda deneyimli veya tam eğitimli kişiler olup; çalışma öncesinde kullanma kılavuzunu okumalı ve güvenlik uyarılarına uymalıdır. Güvenlik Sembollerinin Tanımlanması Yaralanma ya da hasara neden olabilecek potansiyel tehlikeli bir durumu belirtir. DİKKAT Önlem alınmaması durumunda yaralanmalara veya maddi kayıplara / hasarlara neden olabilir. Kullanıma yönelik bilgilendirmeleri ve uyarıları belirtir. - Page 25 ID 400E Güvenlik Kuralları • Kabloların kuru, temiz olmasına ve yağlanmamasına özen gösterin. Sıcak metal parçalardan ve kıvılcımlardan koruyun. • İzolasyonsuz, çıplak kablolar ölümcül tehlike yaratır. Tüm kabloları olası hasarlara karşı sık sık kontrol edin. Hasarlı ya da izolasyonsuz bir kablo tespit edildiğinde derhal tamir edin veya değiştirin. • Topraklama pensesi iş parçasına bağlı değil ise herhangi bir metal nesneyle temasını önlemek için izole edin. • Elektrik hattının topraklamasının doğru yapıldığından emin olun. • AC kaynak çıkışını ıslak, nemli ya da sıkışık alanlarda ve düşme tehlikesi bulunan yerlerde kullanmayın. • AC çıkışı yalnızca kaynak prosesi için gerekli olduğu durumlarda kullanın. • AC çıkış gerekli olduğu durumlarda eğer makinenizde mevcut ise uzaktan kontrol ünitesini kullanın. Aşağıdaki elektriksel açıdan tehlike içeren durumlardan biri mevcut olduğunda ekstra • Nemli yerlerdeyken veya ıslak kıyafetler giyerken, güvenlik önlemleri alın; • Metal zemin, ızgara veya iskele yapılarında iken, • Oturma, diz çökme veya yatma gibi sıkışık konumlarda iken, • İş parçası veya zemine temas etme riski yüksek veya kaçınılmaz olduğunda. Bu durumlarda aşağıdaki ekipmanlar kullanılabilir; • Yarı otomatik DC sabit gerilim (CV) MIG kaynak makinesi, • DC manuel Örtülü elektrod kaynak makinesi, • Var ise düşük açık devre gerilimine (VRD) sahip DC veya AC kaynak makinesi.
- Page 26 Güvenlik Kuralları ID 400E • Gözlerinizi ve yüzünüzü korumak için standarda uygun koruyucu maske ile ona uygun cam filtre kullanın. Sıçrantı ve Ark Işığı • Vücudunuzun diğer çıplak kalan yerlerini (kollar, boyun, kulaklar, vb) uygun koruyucu giysilerle Gözlerinize ve Cildinize sıçrantı ve ark ışınlarından koruyun. Zarar Verebilir • Çevrenizdeki kişilerin ark ışınlarından ve sıcak metallerden zarar görmemeleri için çalışma alanınızı göz hizasından yüksek, aleve dayanıklı paravanlarla çevirin ve uyarı levhaları asın. • Buz tutmuş boruların ısıtılmasında kullanılmaz. Kaynak / kesme makinesiyle yapılan bu işlem tesisatınızda patlama, yangın veya hasara neden olur. • Kaynak / kesme yapmak, yüzey taşlamak, fırçalamak gibi işlemler kıvılcımlara ve metal parçacıklarının sıçramasına neden olur. Oluşabilecek yaralanmaları önlemek için koruyucu Kıvılcımlar ve Sıçrayan maskesinin altına, kenar korumalıkları olan onaylanmış koruyucu iş gözlükleri takın. Parçalar Gözlerinizi Yaralayabilir • Sıcak parçalara çıplak el ile dokunmayın. • Makinenin parçaları üzerinde çalışmadan önce soğumaları için gerekli sürenin geçmesini Sıcak Parçalar bekleyin. Ağır Yanıklara • Sıcak parçaları tutmanız gerektiğinde, uygun alet, ısıl izolasyonu yüksek kaynak / kesme Neden Olabilir eldiveni ve yanmaz giysiler kullanın.
- Page 27 ID 400E Güvenlik Kuralları • Küçük hacimli ve kapalı alanlarda mutlaka bir başka kişi eşliğinde kaynak / kesme i şlemlerini yapın. Küçük Hacimli • Mümkün olduğu kadar bu tarz kapalı yerlerde kaynak / kesme işlemleri yapmaktan kaçının. Kapalı Alanlarda Kaynak / Kesme • Makinenin taşınmasında gerekli tüm önlemleri alınız. Taşıma yapılacak alanlar, taşımada kullanılacak parçalar ile taşımayı gerçekleştirecek kişinin fiziki koşulları ve sağlığı taşıma Taşıma Esnasında işlemine uygun olmalıdır. Gerekli Önlemlerin • Bazı makineler son derece ağırdır, bu nedenle yerleri değiştirirken gerekli çevresel güvenlik Alınmaması Kazalara önlemlerinin alındığından emin olunmalıdır. Neden Olabilir • Makine bir platform üzerinden kullanılacaksa, bu platformun uygun yük taşıma sınırlarına sahip olduğu kontrol edilmelidir. • Bir vasıta yardımı ile (taşıma arabası, forklift vb.) taşınacak ise vasıtanın ve makineyi vasıtaya bağlayan bağlantı noktalarının (taşıma askısı, kayış, civata, somun, tekerlek vb.) sağlamlığından emin olunuz. • Elle taşıma işlemi gerçekleştirilecek ise Makine aparatlarının (taşıma askısı, kayış vb.) ve bağlantılarının sağlamlığından emin olunuz. • Gerekli taşıma koşullarının sağlanması için Uluslararası Çalışma Örgütünün taşıma ağırlığı ile ilgili kurallarını ve ülkenizde var olan taşıma yönetmeliklerini göz önünde bulundurunuz. • Güç kaynağının yerini değiştirirken her zaman tutamakları veya taşıma halkalarını kullanın.
- Page 28 Güvenlik Kuralları ID 400E Kaynak / kesme donanımı tesis etmeden önce, işletme yetkilisi ve / veya kullanıcı, çevredeki olası Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; elektromanyetik parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önün- Elektromanyetik de bulundurulmalıdır; Uygunluğunun Değerlendirilmesi kabloları, kontrol kabloları, sinyal ve telefon kabloları, a) Kaynak / kesme makinesi ve donanımının üstünde, altında ve yanındaki diğer besleme c) Bilgisayar ve diğer kontrol donanımı, b) Radyo ve televizyon vericileri ve alıcıları, e) Çevredeki insanların tıbbi aparatları, örneğin kalp pilleri ve işitme cihazları, d) Kritik güvenlik donanımı, örneğin endüstriyel donanımın korunması, f) Ölçme veya kalibrasyon için kullanılan donanım, g) Ortamdaki diğer donanımın bağışıklığı. Kullanıcı, çevrede kullanılmakta olan diğer donanımın uyumlu olmasını sağlamalıdır. Bu, ilave koruma önlemleri gerektirebilir, büyüklüğü, binanın yapısına ve binada yapılmakta olan diğer faaliyetlere göre inceleme alanı h) Kaynak / kesme işleminin gün içindeki gerçekleştirileceği zaman, göz önüne alınarak çevrenin sınırları genişletilebilir. Alanın değerlendirilmesine ek olarak cihaz kurulumlarının değerlendirilmesi de bozucu etkinin çözümü için gerekli olabilir. Gerek görülmesi durumunda, yerinde ölçümler azaltıcı önlemlerin verimliliklerini onaylamak için de kullanılabilir. (Kaynak: IEC 60974-9). • Cihaz tavsiye edilen şekilde ve yetkili bir kişi tarafından elektrik şebekesine bağlanmalıdır. Eğer parazit oluşursa şebekenin filtrelenmesi gibi ek önlemler uygulanabilir. Sabit montajlı ark kaynağı...
- Page 29 ID 400E Güvenlik Kuralları EMF ayrıca, kalp pilleri gibi tıbbi implantların (vücut içine yerleştirilen madde) çalışmasını bozabi- lir. Tıbbi implantları olan kişiler için koruyucu önlemler alınmalıdır. Örneğin, yoldan geçenler için erişim sınırlaması koyulabilir veya operatörler için bireysel risk değerlendirmeleri yapılabilir. Bir tıp uzmanı tarafından, tıbbi implantlari olan kullanıcılar için risk değerlendirmesi yapılıp, öneride bulunulmalıdır. • Makineyi yağmura maruz bırakmayın, üzerine su sıçramasına veya basınçlı buhar gelmesine engel olun. Koruma • Yapacağınız kaynak / kesme işlemine uygun yöntem ve makine tercihinde bulunun. • Kaynak / kesme yapacağınız malzemeye ve kalınlığına uygun akım ve / veya gerilimi seçin. Enerji Verimliliği • Kaynak / kesme yapmadan uzun süre beklenilecekse, fan makineyi soğuttuktan sonra makineyi kapatın. Akıllı fan kontrolü olan makinelerimiz kendi kendine duracaktır. • Bu cihaz evsel atık değildir. Avrupa Birliği direktifi ile ulusal yasa çerçevesinde geri dönüşüme yönlendirilmek zorundadır. Atık Prosedürü • Kullanılmış makinenizin atık yönetimi hakkında satıcınızdan ve yetkili kişilerden bilgi edinin. www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
-
Page 30: Tekni̇k Bi̇lgi̇ler
Selülozik örtülü elektrodlar için optimum ark karakteristiği sağlamak üzere 3 mod vardır. Hot Start düğmesi ile elektrodların tutuşma kabiliyeti arttırılır, Arc Force düğmesi ile elektrodların kısa devre ve kaynak banyo- suna yapışma eğilimi azaltılabilir. Valfli bir TIG Torcu ile tungsten ucun iş parçasına deydirilerek ark başlatıl- ması yöntemi ile DC TIG kaynak makinesi olarak da kullanılabilir. ID 400E, 25 metre uzunluğa kadar kaynak kablolarıyla da kullanılabilir. Opsiyonel kablolu ve kablosuz uzaktan kumanda seçenekleri ile kaynak akımı- nın uzaktan kontrolüne imkan sağlar. Makine fan soğutmalıdır ve aşırı ısınmaya karşı termik korumalıdır. 1.2 Makine Bileşenleri 1- Akım Ayar Potu Şekil 1 : ID 400E 8- Kaynak ve Toprak Kablosu Soketi (-) 7- Kaynak Modu Seçim Düğmesi 9- Tutamak 2- Akım Göstergesi 4- Kaynak ve Toprak Kablosu Soketi (+) 3- Voltaj Göstergesi 5- Hot Start Ayar Potu 11- Açma / Kapama Düğmesi... -
Page 31: Ürün Etiketi
ID 400E Teknik Bilgiler 1.3 Ürün Etiketi Üç Fazlı Transformatör Doğrultucu Çalışma Çevrimi TIG Kaynağı Boşta Çalışma Gerilimi Örtülü Elektrod Kaynağı Şebeke Gerilimi ve Frekansı Doğru Akım Anma Kaynak Gerilimi Düşey Karakteristik Şebekeden Çekilen Anma Akımı Şebeke Girişi - 3 Fazlı Alternatif Akım Anma Kaynak Akımı Tehlikeli Ortamlarda Çalışmaya Uygun Şebekeden Çekilen Güç Koruma Sınıfı IP21S Sıcaklık (C°) Çalışma Çevrimi EN 60974-1 standardında da tanımlandığı üzere çalışma çevrim oranı 10 dakikalık bir zaman periyodunu Zaman (dak.) 6 dak. 4 dak. 6 dak. 4 dak. 6 dak. -
Page 32: Teknik Özellikler
Teknik Bilgiler ID 400E 1.4 Teknik Özellikler Şebeke Gerilimi (3 - Faz 50-60 Hz) TEKNİK ÖZELLİKLER BİRİM ID 400E Şebekeden Çekilen Güç 22.9 Kaynak Akım Ayar Sahası 5 - 400 Anma Kaynak Akımı 400 (%35) Açık Devre Gerilimi Kaynak Elektrod Çapı Aralığı 1.60 - 6.00 Boyutlar (u x g x y) 585 x 307 x 515 Ağırlık Koruma Sınıfı IP 21S 1.5 Aksesuarlar... -
Page 33: Kurulum Bi̇lgi̇leri̇
ID 400E Kurulum Bilgileri KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Sipariş ettiğiniz tüm malzemelerin gelmiş olduğundan emin olun. Herhangi bir malzemenin eksik veya hasarlı olması halinde derhal aldığınız yer ile temasa geçin. Standart kutu şunları içermektedir : • Ana makine ve ona bağlı şebeke kablosu • Garanti belgesi • Topraklama pensesi ve kablosu • Kullanım kılavuzu • Elektrod pensesi ve kablosu Hasarlı teslimat halinde tutanak tutun, hasarın resmini çekin, irsaliyenin fotokopisi ile birlikte nakliyeci firmaya bildirin. Sorunun devam etmesi halinde müşteri hizmetleri ile irtibata geçin. Kaynak yapma işlemi tehlike içermektedir. Uygun çalışma koşulları sağlanmalı ve gerekli önlemler Cihaz üzerindeki sembol ve anlamları... -
Page 34: Elektrik Fişi Bağlantısı
Kurulum Bilgileri ID 400E 2.3 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. • Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağ lanmalıdır. Sarı / Yeşil renkte ve ile işaretlenmiş olan toprak kablosunun mevcut olduğundan emin olun. • Fişi kabloya bağladıktan sonra, bu aşamada prize takmayın. 2.4 Şebekeye Bağlama Fişi prize takarken, makinenin açma kapama anahtarının “0” konumunda olduğundan • Makineyi şebekeye bağlamadan önce 3 fazı bir voltmetre ile kontrol... -
Page 35: Kullanim Bi̇lgi̇leri̇
ID 400E Kullanım Bilgileri KULLANIM BİLGİLERİ 3.1 Kullanıcı Arayüzü Makine kaynak yaparken kaynak akımını, onun dışında ayarlanan kaynak akımını gösterir. Akım Göstergesi Kaynak akımı 5-350A aralığında ayarlanır. Akım Ayar Potu Makine kaynak yaparken kaynak voltajını, onun dışında boşta çalışma gerilimini gösterir. Voltaj Göstergesi Örtülü elektrod kaynağı modlarında daha iyi tutuşma sağlamak için kullanılır. Hot Start Düğmesi Rutil elektrod ile örtülü elektrod kaynağı yapılacağı zaman kaynak modu seçim düğmesi ile seçilir. Rutil Elektrod Ledi Bazik elektrod ile örtülü elektrod kaynağı yapılacağı zaman kaynak modu seçim düğmesi ile seçilir. Bazik Elektrod Ledi Selülozik elektrod ile örtülü elektrod kaynağı yapılacağı zaman kaynak modu seçim düğmesi ile seçilir. Selülozik Elektrod Ledi Temaslı TIG kaynağı yapılacağı zaman kaynak modu seçim düğmesi ile seçilir. Temaslı TIG Kaynağı Ledi Örtülü elektrod kaynağı ve temaslı TIG kaynağı modlarından birini seçmek için kullanılır. -
Page 36: Örtülü Elektrod Kaynağı
Kullanım Bilgileri ID 400E 3.2 Örtülü Elektrod Kaynağı • Kaynak modu seçim düğmesi ile örtülü elektrod kaynağı modlarından (rutil, bazik, selülozik) birini seçin. Seçtiğiniz örtülü elektrod kaynağı modunun ledi yanacaktır. • Akım ayar düğmesi ile kaynak akımını ayarlayın. • Aşağıdaki tablo alaşımsız çelik elektrodların kaynağı için verilmiş yaklaşık değerlerden oluşmaktadır. Kesin parametreler için elektrod üreticisinin tavsiyelerine uyunuz. • Malzeme kalınlığı, malzemenin soğuk olması gibi nedenlerle ilk tutuşmada zorlanma yaşanırsa, HOT START düğmesini saat yönünde çevirin. HOT START ayarı fazla geldiğinde ark parçayı yakabilir. • Kaynak banyosuna yapışma ve ark sönmesi eğiliminde olan elektrodlar için ARC FORCE kullanılabilir. ARC FORCE düğmesini saat yönünde çevirmek yapışmayı azaltır. ARC FORCE seviyesi arttıkça ark hırçınlaşır ve akımda dalgalanma gözlenebilir. • Kaynağa başlayın. Akım göstergesinden anlık kaynak akımını, voltaj göstergesinden kaynak voltajını takip edebilirsiniz. Bazik Rutil Selülozik 40-60 A Çap (mm) 60-90 A 60-90 A 60-100 A 3.25 100-140 A... -
Page 37: Bakim Ve Ariza Bi̇lgi̇leri̇
ID 400E Bakım ve Arıza Bilgileri BAKIM VE ARIZA BİLGİLERİ • Makineye yapılacak bakım ve onarımların mutlaka yetkin kişiler tarafından yapılması gerekmektedir. Yetkisiz kişiler tarafından yapılacak müdahaleler sonucu oluşacak kazalardan firmamız sorumlu değildir. • Onarım esnasında kullanılacak parçaları yetkili servislerimizden temin edebilirsiniz. Orjinal yedek parça kullanımı makinenizin ömrünü uzatacağı gibi performans kayıplarını engeller. • Her zaman üreticiye veya üretici tarafından belirtilen yetkili bir servise başvurun. • Garanti süresi içerisinde üretici tarafından yetkilendirilmemiş herhangi bir girişiminde tüm garanti hükümleri geçersiz olacaktır. • Geçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka uyunuz. • Tamir için makinenin herhangi bir işlem yapılmadan önce, makinenin elektrik fişini şebekeden ayırınız ve kondansatörlerin boşalması için 10 saniye bekleyiniz. 4.1 Bakım Günlük Bakım • Cihaz üzerindeki uyarı etiketlerini sökmeyiniz. Yıpranmış / yırtılmış etiketleri yenisi ile değiştiriniz. Etiketleri yetkili servisten temin edebilirsiniz. • Torcun, penselerin ve kablolarınızın kontolünü yapınız.Parçaların bağlantılarına ve sağlamlığına dikkat ediniz. Hasar görmüş / arızalı parçaları yenisi ile değiştiriniz. Kablolara ek / onarım kesinlikle yapmayınız. • Havalandırma için yeterli alan olduğuna emin olunuz. • Kaynağa başlamadan önce torcun ucundan çıkan gaz debisini debimetre ile kontrol ediniz. Gazın debisi yüksek veya düşük ise yapılacak kaynağa uygun seviyeye getiriniz. 6 Ayda Bir • Civata, somun gibi birleştirici parçaları temizleyiniz ve sıkıştırınız. • Elektrod pensesi ve toprak pensesi kablolarını kontrol ediniz. • Makinenin yan kapaklarını açarak düşük basınçlı kuru hava ile temizleyiniz. Elektronik parçalara yakın mesafeden basınçlı hava uygulamayınız. • Makinenin elektrik besleme fişinin bağlandığı prizi kontrol ediniz. Prizin enerji kablosu bağlantı noktalarında gevşeklik var ise gideriniz. Prizin yuvalarında ark veya... -
Page 38: Hata Kodları
Bakım ve Arıza Bilgileri ID 400E 4.2 Hata Kodları • Fanın makineyi soğutması için Hata Kodu Hata Neden Çözüm • Havadaki yüksek sıcaklık yada makineyi bir süre çalışır durumda yüksek amper değerlerinde uzun bırakın. Makine soğuyup hata mesajı Termik Arıza süre kaynak yapılması sonucunda ERR-T1 geçtiğinde kaynağa devam makine aşırı ısınmış olabilir edebilirsiniz • Makineyi kapatıp açın. Sorun devam ediyorsa şebeke voltajını kontrol Güç Modülü • Elektronik kart arızası olabilir edin. Şebeke voltajı normal olduğu Hatası halde sorun devam ediyorsa yetkili servis ile iletişime geçiniz... -
Page 39: Yedek Parça Listesi Ekler
ID 400E Ekler EKLER 5.1 Yedek Parça Listesi Potans Düğmesi Küçük A229500001 TANIM ID 400E Potans Düğmesi Büyük A229500002 Kaynak Prizi A377900106 Fan Monofaz A250200015 Pako Şalter A308033005 Kumanda Trafosu A366100004 Hall Effect Sensör A830900008 Elektronik Kart E202A-3-400 K405000130 Elektronik Kart E202A-12 K405000137 Elektronik Kart E202A-FLT V1.1... -
Page 40: Bağlantı Şemaları
Ekler ID 400E 5.2 Bağlantı Şemaları Blok Diyagram USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... - Page 41 ID 400E Ekler Devre Şeması www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
- Page 47 YETKİLİ SERVİSLER MERKEZ SERVİS Organize Sanayi Bölgesi, 5. Kısım 45030 MANİSA Telefon : 444 93 53 E-Posta : info@magmaweld.com YETKİLİ SERVİSLER Güncel servis listemiz için www.magmaweld.com.tr/servis-listesi web sitemizi ziyaret ediniz.
- Page 48 Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa, TÜRKİYE Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. T: (236) 226 27 00 F: (236) 226 27 28 01.05.2022 UM_IDE400_052022_052022_001_48 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
