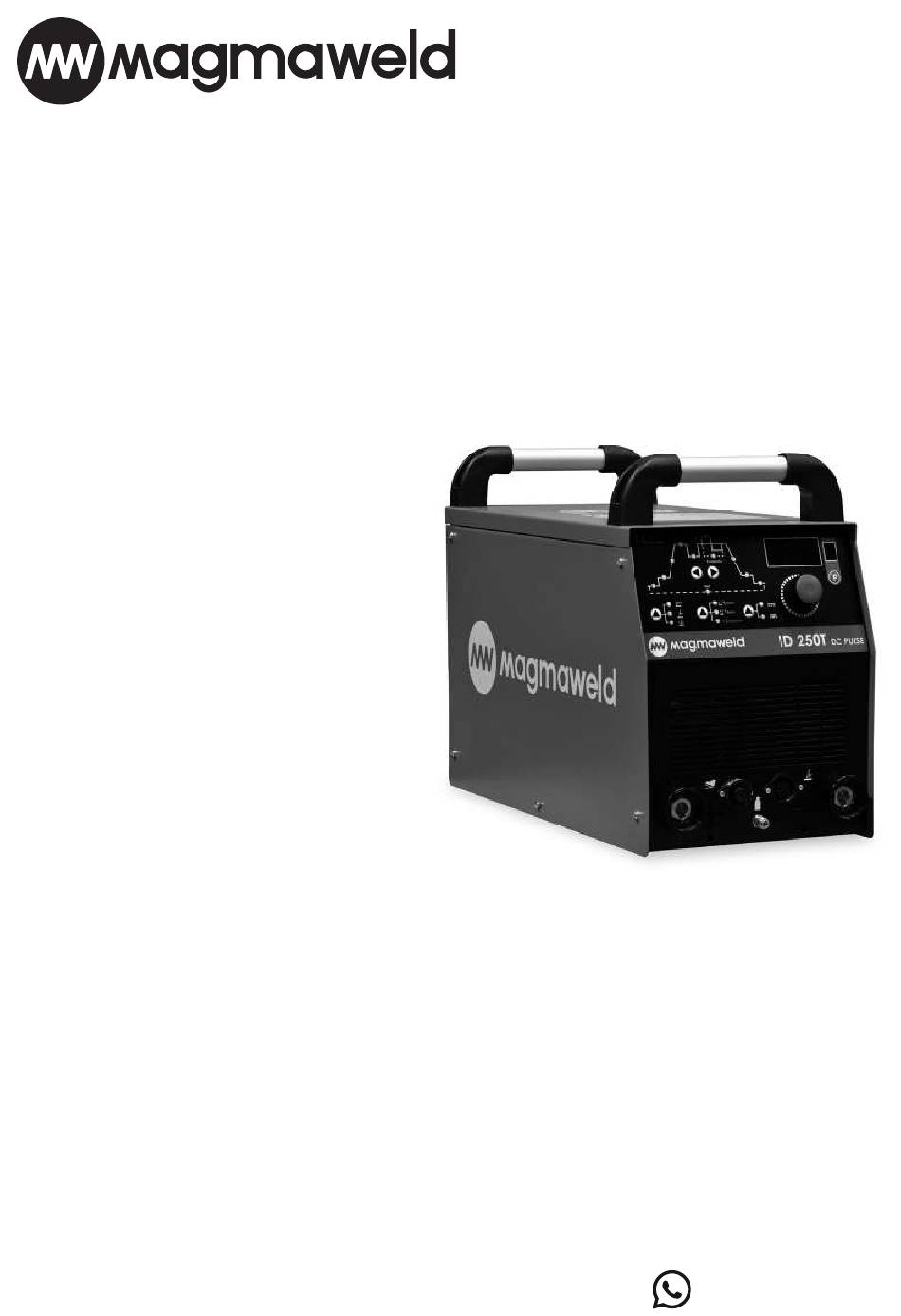

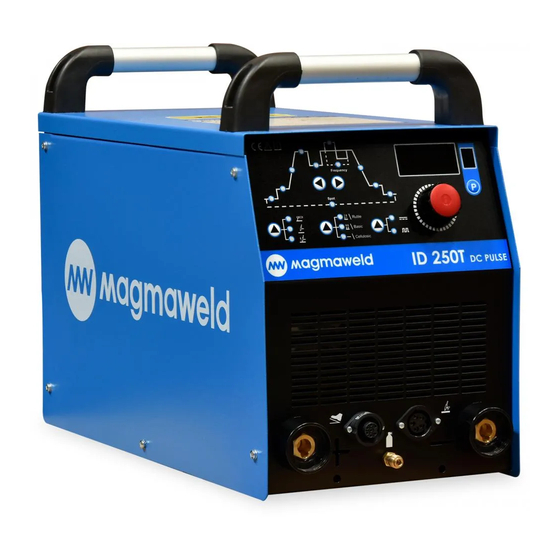

- Page 1 USER MANUAL ID 250T DC PULSE ID 300T DC PULSE (+90) 444 93 53 magmaweld.com (+90) 538 927 12 62 info@magmaweld.com...
- Page 2 All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without the prior written authorisation of Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. Magma Mekatronik may modify the information and the images without any prior notice. Tüm hakları...
- Page 3 ID 250T DC PULSE / ID 300T DC PULSE TIG WELDING INVERTER TIG KAYNAK İNVERTÖRÜ...
-
Page 4: Table Of Contents
Contents ID 250T DC PULSE / ID 300T DC PULSE CONTENTS SAFETY PRECAUTIONS General Information TECHNICAL INFORMATION Machine Components Product Label Technical Data Accessories Delivery Control INSTALLATION Installation and Operation Recommendations Mains Plug Connection Connection to Mains Connections for TIG Welding 2.5.1... -
Page 5: Safety Precautions
ID 250T DC PULSE / ID 300T DC PULSE Safety Precautions SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! • Safety symbols found in the manual are used to identify potential hazards. • When any one of the safety symbols are seen in this manual, it must be understood that there is Explanation Of Safety a risk of injury and the following instructions should be read carefully to avoid potential hazards. - Page 6 Safety Precautions ID 250T DC PULSE / ID 300T DC PULSE Make sure all connections are tight, clean, and dry. • Keep cables dry, free of oil and grease, and protected from hot metal and sparks. • Bare wiring can kill. Check all cables frequently for possible damage. If a damaged or an uninsulated cable is detected, repair or replace it immediately.
- Page 7 ID 250T DC PULSE / ID 300T DC PULSE Safety Precautions • Use a standard protective mask and a suitable glass filter to protect your eyes and face. • Protect other naked parts of your body (arms, neck, ears, etc.) with suitable protective clothing Arc Light May Damage from these rays. Your Eyes and Skin • Enclose your work area with flame-resistant folding screens and hang warning signs at eye level...
- Page 8 Safety Precautions ID 250T DC PULSE / ID 300T DC PULSE • In small-sized and confined spaces, absolutely make sure to perform welding / cutting operations, accompanied by another person. Welding / Cutting in • Avoid performing welding / cutting operations in such enclosed areas as much as possible. Small Sized and Confined Spaces •...
- Page 9 ID 250T DC PULSE / ID 300T DC PULSE Safety Precautions • Ensure that your welding and/or cutting machine has been installed and situated in its place according to the user manual. Before installing the welding / cutting equipment, the person in charge of the operation and / or Evaluation Of According to article 5.2 of IEC 60974-9;...
- Page 10 Safety Precautions ID 250T DC PULSE / ID 300T DC PULSE The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). All operators must follow the following procedures to minimize the risk of exposure to EMF; • In the name of reducing the magnetic field, the welding / cutting cables must be assembled and secured as far as possible with the joining materials (tape, cable ties etc.).
-
Page 11: Technical Information
ID 250T DC PULSE / ID 300T DC PULSE Technical Information TECHNICAL INFORMATION 1.1 General Information ID 250T DC Pulse and ID 300T DC Pulse is an inverter type portable, mono-phase Pulsed DC TIG-MMA welding machine designed for TIG welding of all kinds of thin metal sheets except aluminum & for MMA welding of all kinds of stick electrodes up to 5 mm. Enhanced professional TIG controls such as, HF start, Touch-Lift, Pre-Gas, Up-Slope, Pulse, Down-Slope, Post-Gas & Crater filling are present. Up to 10 complete jobs can be stored in the... -
Page 12: Product Label
Technical Information ID 250T DC PULSE / ID 300T DC PULSE 1.3 Product Label Three Phase Transformer Rectifier Duty Cycle TIG Welding Open Circuit Voltage MMA Welding Mains Voltage and Frequency Direct Current Rated Welding Voltage Vertical Characteristic Rated Mains Current Mains Input 3-Phase Alternating Current... -
Page 13: Technical Data
ID 250T DC PULSE / ID 300T DC PULSE Technical Information 1.4 Technical Data Mains Voltage (3-phase 50-60 Hz) TECHNICAL DATA UNIT ID 250T DC PULSE ID 300T DC PULSE Rated Power (MMA) 13 (%35) 16.1 (%30) Rated Power (TIG) 9.5 (%35) 12.3 (%30) Welding Current Range 5 - 250... -
Page 14: Delivery Control Installation
Installation ID 250T DC PULSE / ID 300T DC PULSE INSTALLATION 2.1 Delivery Control Make sure that all the materials you have ordered have been received. If any material is missing or damaged, contact your place of purchase immediately. Scope of supply;... -
Page 15: Mains Plug Connection
ID 250T DC PULSE / ID 300T DC PULSE Installation 2.3 Mains Plug Connection For your safety, never use the mains cable of the machine without a plug. • No plug has been connected to the mains cable since there may different types of outlets available in plants, construction sites and workshops. A suitable plug must be connected by a qualified... -
Page 16: Gas Connections
Installation ID 250T DC PULSE / ID 300T DC PULSE • Secure the argon gas cylinder (a) with a chain. 2.5.2 Gas Connections • Use safe high quality regulators (b) and heaters approved by the standards to work safely and achieve the best results. -
Page 17: Grounding Clamps Connections
ID 250T DC PULSE / ID 300T DC PULSE Installation • Adjustable Pedal Connection; It should be secured to the pedal socket with the ends 3-4-5-6. (3) Soldering direction has been taken as the reference. • Insert the grounding clamps cable plug (a) into the positive 2.5.4 Grounding Clamps Connections... -
Page 18: Connections For (Mma) Welding
Installation ID 250T DC PULSE / ID 300T DC PULSE 2.6 Connections for (MMA) Welding Check for the correct mains voltage before connecting the machine to the mains. When plugging the power plug into the outlet, make sure that the power switch is set to “0”... -
Page 19: User Interface Operation
ID 250T DC PULSE / ID 300T DC PULSE Operation OPERATION 3.1 User Interface It is used to set the welding parameters to the desired value. Parameter Adjustment Pot It shows the numerical value of the selected welding parameter and the current value during welding. - Page 20 Operation ID 250T DC PULSE / ID 300T DC PULSE While in TIG welding modes; It is used to select one of the 2-Position, 4-Position, Tailstock Position Trigger Mode and Electrode Type Selection Button modes. When 2-position is selected, led 10 lights up.
-
Page 21: Tig Cycle
ID 250T DC PULSE / ID 300T DC PULSE Operation 3.2 TIG Cycle **Spot Welding Time *Pulse Frequency ***Base Current Start Current Final Current Pre-Flow Current Up-slope Down-slope Current Post-Flow 3.3 Menu Structure The statuses of the functions on or off according to the modes are as follows. -
Page 22: Usage Of The Tig Welding Trigger
Operation ID 250T DC PULSE / ID 300T DC PULSE 3.3.2 Usage of the TIG Welding Trigger Press the Trigger Hold the Trigger Pressed Release Trigger • Push the torch trigger and do not release your finger. Current starts with start current after pre gas-flow period 2 Stroke TIG Trigger and increases according to the up-slope time adjustment and reaches to value of the main current. -
Page 23: Mma Welding Process
ID 250T DC PULSE / ID 300T DC PULSE Operation • For using welding modes (2-stroke, 4-stroke, Spot Welding) in Flat DC mode, select Flat DC mode by button, Flat DC / Pulse DC its led will be on. In this mode, only main current is used and it is simply adjusted by the multifunctional pot. -
Page 24: Maintenance And Service
Maintenance and Service ID 250T DC PULSE / ID 300T DC PULSE MAINTENANCE AND SERVICE • Maintenance and repairs to the machine must be carried out by a qualified personnel. Our company will not be responsible for any accidents that may occur by unauthorized interventions. • Parts that will be used during repair can be obtained from our authorized services. The use of original spare parts will extend the life of your machine and prevent performance losses. -
Page 25: Error Codes
ID 250T DC PULSE / ID 300T DC PULSE Maintenance and Service 4.3 Error Codes The list below contains all the error codes of the welding machines. Consider the error codes related with your machine. • Allow the machine to cool down by... - Page 26 Maintenance and Service ID 250T DC PULSE / ID 300T DC PULSE System Error • There may be a hardware error • Contact the authorized service EN EN Error Code Error Cause Solution Remote Control • Check remote control connections •...
-
Page 27: Annex
ID 250T DC PULSE / ID 300T DC PULSE Annex ANNEX 5.1 Spare Part List Electronic Card E202A-3 PFC K405000151 K405000151 DEFINITION ID 250T DC PULSE ID 300T DC PULSE Electronic Card E110A-3 K405000193 K405000193 Electronic Card E202A-11B K405000194 K405000194 Electronic Card E202A-13 K405000195 K405000195 Electronic Card E202A-4B K405000196 K405000196 Electronic Card E202A-7A... -
Page 28: Electrical Diagram
Annex ID 250T DC PULSE / ID 300T DC PULSE 5.2 Electrical Diagram USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... - Page 29 ID 250T DC PULSE / ID 300T DC PULSE İçindekiler İÇİNDEKİLER GÜVENLİK KURALLARI Genel Açıklamalar TEKNİK BİLGİLER Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar Teslim Alırken Dikkat Edilecek Hususlar INSTALLATION Kurulum ve Çalışma Tavsiyeleri Elektrik Fişi Bağlantısı Şebekeye Bağlama TIG Kaynağı İçin Bağlantılar 2.5.1 Torç Bağlantıları 2.5.2 Gaz Bağlantıları 2.5.3 Tetik ve Pedal Sistemi Soket Bağlantıları 2.5.4 Torç Sarflarının Montajı 2.5.5 Topraklama Pensesi Bağlantıları Örtülü Elektrod Kaynağı İçin Bağlantılar Kullanıcı Arayüzü KULLANIM BİLGİLERİ...
-
Page 30: Güvenli̇k Kurallari
Güvenlik Kuralları ID 250T DC PULSE / ID 300T DC PULSE GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu Güvenlik Bilgilerinin anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası tehlikeler engellenmelidir. Tanımlanması • Makine sahibi, yetkisiz kişilerin ekipmana erişmesini engellemekten sorumludur. • Makineyi kullanan kişiler kaynak / kesme konusunda deneyimli veya tam eğitimli kişiler olup; çalışma öncesinde kullanma kılavuzunu okumalı ve güvenlik uyarılarına uymalıdır. Güvenlik Sembollerinin Tanımlanması Yaralanma ya da hasara neden olabilecek potansiyel tehlikeli bir durumu belirtir. - Page 31 ID 250T DC PULSE / ID 300T DC PULSE Güvenlik Kuralları • Kabloların kuru, temiz olmasına ve yağlanmamasına özen gösterin. Sıcak metal parçalardan ve kıvılcımlardan koruyun. • İzolasyonsuz, çıplak kablolar ölümcül tehlike yaratır. Tüm kabloları olası hasarlara karşı sık sık kontrol edin. Hasarlı ya da izolasyonsuz bir kablo tespit edildiğinde derhal tamir edin veya değiştirin. • Topraklama pensesi iş parçasına bağlı değil ise herhangi bir metal nesneyle temasını önlemek için izole edin. • Elektrik hattının topraklamasının doğru yapıldığından emin olun. • AC kaynak çıkışını ıslak, nemli ya da sıkışık alanlarda ve düşme tehlikesi bulunan yerlerde kullanmayın. • AC çıkışı yalnızca kaynak prosesi için gerekli olduğu durumlarda kullanın. • AC çıkış gerekli olduğu durumlarda eğer makinenizde mevcut ise uzaktan kontrol ünitesini kullanın. Aşağıdaki elektriksel açıdan tehlike içeren durumlardan biri mevcut olduğunda ekstra • Nemli yerlerdeyken veya ıslak kıyafetler giyerken, güvenlik önlemleri alın;...
- Page 32 Güvenlik Kuralları ID 250T DC PULSE / ID 300T DC PULSE • Gözlerinizi ve yüzünüzü korumak için standarda uygun koruyucu maske ile ona uygun cam filtre kullanın. Sıçrantı ve Ark Işığı • Vücudunuzun diğer çıplak kalan yerlerini (kollar, boyun, kulaklar, vb) uygun koruyucu giysilerle Gözlerinize ve Cildinize sıçrantı ve ark ışınlarından koruyun. Zarar Verebilir • Çevrenizdeki kişilerin ark ışınlarından ve sıcak metallerden zarar görmemeleri için çalışma alanınızı göz hizasından yüksek, aleve dayanıklı paravanlarla çevirin ve uyarı levhaları asın. • Buz tutmuş boruların ısıtılmasında kullanılmaz. Kaynak / kesme makinesiyle yapılan bu işlem tesisatınızda patlama, yangın veya hasara neden olur. • Kaynak / kesme yapmak, yüzey taşlamak, fırçalamak gibi işlemler kıvılcımlara ve metal parçacıklarının sıçramasına neden olur. Oluşabilecek yaralanmaları önlemek için koruyucu Kıvılcımlar ve Sıçrayan maskesinin altına, kenar korumalıkları olan onaylanmış koruyucu iş gözlükleri takın. Parçalar Gözlerinizi Yaralayabilir • Sıcak parçalara çıplak el ile dokunmayın.
- Page 33 ID 250T DC PULSE / ID 300T DC PULSE Güvenlik Kuralları • Küçük hacimli ve kapalı alanlarda mutlaka bir başka kişi eşliğinde kaynak / kesme i şlemlerini yapın. Küçük Hacimli • Mümkün olduğu kadar bu tarz kapalı yerlerde kaynak / kesme işlemleri yapmaktan kaçının. Kapalı Alanlarda Kaynak / Kesme • Makinenin taşınmasında gerekli tüm önlemleri alınız. Taşıma yapılacak alanlar, taşımada kullanılacak parçalar ile taşımayı gerçekleştirecek kişinin fiziki koşulları ve sağlığı taşıma Taşıma Esnasında işlemine uygun olmalıdır. Gerekli Önlemlerin • Bazı makineler son derece ağırdır, bu nedenle yerleri değiştirirken gerekli çevresel güvenlik Alınmaması Kazalara önlemlerinin alındığından emin olunmalıdır. Neden Olabilir • Makine bir platform üzerinden kullanılacaksa, bu platformun uygun yük taşıma sınırlarına sahip olduğu kontrol edilmelidir. • Bir vasıta yardımı ile (taşıma arabası, forklift vb.) taşınacak ise vasıtanın ve makineyi vasıtaya bağlayan bağlantı noktalarının (taşıma askısı, kayış, civata, somun, tekerlek vb.) sağlamlığından emin olunuz.
- Page 34 Güvenlik Kuralları ID 250T DC PULSE / ID 300T DC PULSE Kaynak / kesme donanımı tesis etmeden önce, işletme yetkilisi ve / veya kullanıcı, çevredeki olası Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; elektromanyetik parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önün- Elektromanyetik de bulundurulmalıdır; Uygunluğunun Değerlendirilmesi kabloları, kontrol kabloları, sinyal ve telefon kabloları, a) Kaynak / kesme makinesi ve donanımının üstünde, altında ve yanındaki diğer besleme c) Bilgisayar ve diğer kontrol donanımı, b) Radyo ve televizyon vericileri ve alıcıları, e) Çevredeki insanların tıbbi aparatları, örneğin kalp pilleri ve işitme cihazları, d) Kritik güvenlik donanımı, örneğin endüstriyel donanımın korunması, f) Ölçme veya kalibrasyon için kullanılan donanım, g) Ortamdaki diğer donanımın bağışıklığı. Kullanıcı, çevrede kullanılmakta olan diğer donanımın uyumlu olmasını sağlamalıdır. Bu, ilave koruma önlemleri gerektirebilir, büyüklüğü, binanın yapısına ve binada yapılmakta olan diğer faaliyetlere göre inceleme alanı h) Kaynak / kesme işleminin gün içindeki gerçekleştirileceği zaman, göz önüne alınarak çevrenin sınırları genişletilebilir.
- Page 35 ID 250T DC PULSE / ID 300T DC PULSE Güvenlik Kuralları EMF ayrıca, kalp pilleri gibi tıbbi implantların (vücut içine yerleştirilen madde) çalışmasını bozabi- lir. Tıbbi implantları olan kişiler için koruyucu önlemler alınmalıdır. Örneğin, yoldan geçenler için erişim sınırlaması koyulabilir veya operatörler için bireysel risk değerlendirmeleri yapılabilir. Bir tıp uzmanı tarafından, tıbbi implantlari olan kullanıcılar için risk değerlendirmesi yapılıp, öneride bulunulmalıdır. • Makineyi yağmura maruz bırakmayın, üzerine su sıçramasına veya basınçlı buhar gelmesine engel olun. Koruma • Yapacağınız kaynak / kesme işlemine uygun yöntem ve makine tercihinde bulunun. • Kaynak / kesme yapacağınız malzemeye ve kalınlığına uygun akım ve / veya gerilimi seçin. Enerji Verimliliği • Kaynak / kesme yapmadan uzun süre beklenilecekse, fan makineyi soğuttuktan sonra makineyi kapatın. Akıllı fan kontrolü olan makinelerimiz kendi kendine duracaktır. • Bu cihaz evsel atık değildir. Avrupa Birliği direktifi ile ulusal yasa çerçevesinde geri dönüşüme yönlendirilmek zorundadır. Atık Prosedürü • Kullanılmış makinenizin atık yönetimi hakkında satıcınızdan ve yetkili kişilerden bilgi edinin. www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
-
Page 36: Tekni̇k Bi̇lgi̇ler
Teknik Bilgiler ID 250T DC PULSE / ID 300T DC PULSE TEKNİK BİLGİLER 1.1 Genel Açıklamalar ID 250T DC Pulse ve ID 300T DC Pulse, invertör tipi, 3 faz Pulse’li DC TIG ve Örtülü Elektrod kaynak ma- kinesidir. Alüminyum hariç diğer metallerin TIG kaynağı ve 5 mm çapa kadar örtülü elektrod kaynağı için tasarlanmıştır. HF tutuşturma, dokundurarak başlatma, ön gaz, yukarı eğim, pulse, aşağı eğim, son gaz ve krater doldurma gibi gelişmiş profesyonel TIG kontrollerine sahiptir. Örtülü elektrod kaynağı modunda Ru- til, Bazik ve Selülozik seçenekleri mevcuttur. TIG modunda 10 iş programı hafızada saklanabilir ve işe göre seçilerek tamamiyle aynı kaynağı yeniden elde etme imkanını verir. Kontrol paneli üzerinden tüm kaynak parametreleri ayarlanabilir ve dijital göstergeler aracılığıyla izlenebilir. Uygun güç ve frekansı sağlayacak bir jeneratörle de kullanılabilir. ID 250T DC Pulse ve ID 300T DC Pulse, 25 metre uzunluğa kadar kaynak kablo- larıyla da kullanılabilir. Makine fan soğutmalıdır ve aşırı ısınmaya karşı termik korumalıdır. 1.2 Makine Bileşenleri 1- Torç Taşıma Askısı 7- Tetik Kontrol Soketi Şekil 1 : ID 250T DC Pulse... -
Page 37: Ürün Etiketi
ID 250T DC PULSE / ID 300T DC PULSE Teknik Bilgiler 1.3 Ürün Etiketi Çalışma Çevrimi Üç Fazlı Transformatör Doğrultucu Boşta Çalışma Gerilimi TIG Kaynağı Şebeke Gerilimi ve Frekansı Örtülü Elektrod Kaynağı Anma Kaynak Gerilimi Doğru Akım Şebekeden Çekilen Anma Akımı Düşey Karakteristik Anma Kaynak Akımı Şebeke Girişi-3 Fazlı Alternatif Akım Şebekeden Çekilen Güç Tehlikeli Ortamlarda Çalışmaya Uygun Koruma Sınıfı Sıcaklık (C°) IP23S Çalışma Çevrimi EN 60974-1 standardında da tanımlandığı üzere çalışma çevrim oranı 10 dakikalık bir zaman periyodunu Zaman (dak.) 6 dak. -
Page 38: Teknik Özellikler
Teknik Bilgiler ID 250T DC PULSE / ID 300T DC PULSE 1.4 Teknik Özellikler Şebeke Gerilimi (3-faz 50-60 Hz) TEKNİK ÖZELLİKLER BİRİM ID 250T DC PULSE ID 300T DC PULSE Şebekeden Çekilen Güç (MMA) 13 (%35) 16.1 (%30) Şebekeden Çekilen Güç (TIG) 9.5 (%35) 12.3 (%30) Kaynak Akım Ayar Sahası 5 - 250 5 - 300 Anma Kaynak Akımı 250 (%35) 300 (%30) Açık Devre Gerilimi Kaynak Elektrod Çapı Aralığı... -
Page 39: Teslim Alırken Dikkat Edilecek Hususlar Installation
ID 250T DC PULSE / ID 300T DC PULSE Kurulum Bilgileri KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Sipariş ettiğiniz tüm malzemelerin gelmiş olduğundan emin olun. Herhangi bir malzemenin eksik veya hasarlı olması halinde derhal aldığınız yer ile temasa geçin. Standart kutu şunları içermektedir; • Ana makine ve ona bağlı şebeke kablosu • Topraklama pensesi ve kablosu • Garanti belgesi • Torç • Kullanma kılavuzu Hasarlı teslimat halinde tutanak tutun, hasarın resmini çekin, irsaliyenin fotokopisi ile birlikte nakliyeci firmaya bildirin. Sorunun devam etmesi halinde müşteri hizmetleri ile irtibata geçin. Cihaz üzerindeki sembol ve anlamları; Kaynak yapma işlemi tehlike içermektedir. Uygun çalışma koşulları sağlanmalı ve gerekli önlemler alın- malıdır. Uzman kişiler makinede sorumlu olup, gerekli donanımları sağlamalıdır. İlgili olmayan kişiler... -
Page 40: Elektrik Fişi Bağlantısı
Kurulum Bilgileri ID 250T DC PULSE / ID 300T DC PULSE 2.3 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. • Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağlanmalıdır. • Toprak kablosunun mevcut olduğundan emin olun. • Fişi kabloya bağladıktan sonra, bu aşamada prize takmayın. Şekil 2 : Elektrik Fişi Bağlantısı 2.4 Şebekeye Bağlama Fişi prize takarken, makinenin açma/kapama şalterinin “0”... -
Page 41: Gaz Bağlantıları
ID 250T DC PULSE / ID 300T DC PULSE Kurulum Bilgileri • Argon gaz tüpünü (a) zincirle sabitleyin. 2.5.2 Gaz Bağlantıları • Emniyetle çalışmak ve iyi sonuçlar elde etmek için standartlara uygun bir regülatör (b) kullanın. • Gaz tüpü vanasını (c) bir süre açık tutarak, olası tortu ve partiküllerin dışarı atılmasını sağlayın. • Gaz regülatörünü gaz tüpüne bağlayın, gaz tüpünün gaz çıkışındaki vida dişi ile regülatörün somununun örtüştüğünden emin olun. • Tüp hortumunun (d) bir ucunu gaz regülatörüne, diğer ucunu makinenin arkasındaki gaz girişine bağlayıp gaz tüpü vanasını açın. • Basınç ayar vanası (e) ile gaz debisini ayarlayın • Bağlantılarda sızıntı olmadığından emin olun. Bu kaynak makinesinde yalnızca 10 Litre veya 20 Litre tüp kullanılmalıdır. Daha büyük bo- yutlarda tüp kullanılması... -
Page 42: Torç Sarflarının Montajı
Kurulum Bilgileri ID 250T DC PULSE / ID 300T DC PULSE • Ayarlı Pedal Bağlantısı; Pedal soketine, 3-4-5-6 nolu uçlar gelecek şekilde bağlanmalıdır. (3) Lehimleme yönü referans alınmıştır. • Topraklama pensesi kablosunun fişini (a) artı kutuplu sokete sokup sağa çevirerek iyice sıkın. 2.5.4 Topraklama Pensesi Bağlantıları • Kaynak kalitesini arttırmak için, topraklama pensesini (b), kaynak yapılacak bölgeye olabildiğince yakın bir yerde, iş parçasına sıkıca bağlayın. • Seramik gaz nozulu (5) ve tungsten elektrod (1) çalışma akımına ve iş parçasının şekline göre seçilmelidir. 2.5.5 Torç Sarflarının Montajı Buna bağlı olarak, kıskaç (3) ve kıskaç tutucunun (4) çapları tungsten elektrodun çapıyla örtüşmelidir. • Sıkıştırma başlığını (2) çıkartın. • Mevcut elektrodu, elektrod kıskacından çıkartıp yeni tungsten elektrodun çapıyla örtüşmelidir. • Elektrod kıskacını torca takın. -
Page 43: Örtülü Elektrod Kaynağı İçin Bağlantılar
ID 250T DC PULSE / ID 300T DC PULSE Kurulum Bilgileri 2.6 Örtülü Elektrod Kaynağı İçin Bağlantılar Makineyi şebekeye bağlamadan önce şebekede doğru gerilimin olup olmadığını kontrol edin. • Açma/kapama şalteri ile makineyi çalıştırın ve ledlerin yanıp yanmadığını ve soğutma fanının çalışıp Fişi prize takarken, açma kapama düğmesinin kapalı konumda “0”olduğundan emin olun. -
Page 44: Kullanim Bi̇lgi̇leri̇
Kullanım Bilgileri ID 250T DC PULSE / ID 300T DC PULSE KULLANIM BİLGİLERİ 3.1 Kullanıcı Arayüzü Kaynak parametrelerini istenen değere ayarlamak için kullanılır. Parametre Ayar Potu Seçilen kaynak parametresinin sayısal değerini ve kaynak esnasında akım değerini gösterir. Ayrıca Dijital Gösterge hata durumunda hata mesajı gösterir. TIG modlarında tüm parametre ayarlarını kapsayan 10 iş programından birini seçmek için kullanılır. Program Seçim Düğmesi Progmlar sayesinde, ayarlanan parametreler makinenin hafızasında tutulur ve kullanıcı tarafından se- çilerek tekrarlanan işler için kullanılabilir. Seçilen program numarası için yapılan son ayarlar otomatik... - Page 45 ID 250T DC PULSE / ID 300T DC PULSE Kullanım Bilgileri TIG kaynağı modlarındayken; 2-Konumu, 4-Konumu, Punta Konumu modlarından birini seçmek Tetik Modu ve Elektrod Tipi Seçim Düğmesi; için kullanılır. 2-Konumu seçildiğinde led 10 yanar. 4-Konumu seçildiğinde led 11 yanar. Punta konumu seçildiğinde led 12 yanar. Örtülü elektrod kaynağı modundayken; rutil, bazik, selülozik elektrod modlarından birini seçmek için kullanılır. Rutil elektrod seçildiğinde led 10 yanar. Bazik elektrod seçildiğinde led 11 yanar. Selülozik elektrod seçildiğinde led 12 yanar. DC TIG ve PULSE’li DC TIG modlarından birini seçmek için kullanılır. DC TIG PULSE’li DC TIG Seçim Düğmesi DC TIG modu seçildiğinde led 14 yanar.
-
Page 46: Tig Eğrisi
Kullanım Bilgileri ID 250T DC PULSE / ID 300T DC PULSE 3.2 TIG Eğrisi Pulse Frekansı Pulse Çevrim Oranı Akım Başlangıç Bitiş Başlangıç Bitiş Ön Gaz Son Gaz Rampa Rampa Akımı Akımı Fonksiyonların modlara göre açık veya kapalı olma durumları aşağıdaki tablodaki gibidir. 3.3 Menü Yapısı Örtülü 2 Konumu TIG... -
Page 47: Tig Kaynağı Modlarının Kullanımı
ID 250T DC PULSE / ID 300T DC PULSE Kullanım Bilgileri 3.3.2 TIG Kaynağı Modlarının Kullanımı Tetiğe Basın Tetiğe Basılı Tutun Tetiği Bırakın • Torç tetiğine basıp tutuğunuzda, ön gazın ardından başlangıç akımı başlar ve rampa süresince akım artarak 2-Konumu TIG Kaynağı üst akım seviyesine çıkar ve tetik basılı tutulduğu sürece üst akımda devam eder. • Tetiği bıraktığınızda akım bitiş rampa süresince azalır ve bitiş akımı seviyesine inip kaynağı bitirir. Ardından son gaz devreye girer. PrG : Ön Gaz Süresi : Kaynak Akımı... -
Page 48: Örtülü Elektrod Kaynağı Yöntemi
Kullanım Bilgileri ID 250T DC PULSE / ID 300T DC PULSE • 3 TIG kaynak modundan birini PULSE modunda kullanmak için DC TIG / PULSE li DC TIG seçim düğmesi ile PULSE’li DC TIG / DC TIG PULSE li DC TIG modunu seçtikten sonra TIG parametreleri seçim düğmeleri ile frekans ayar ledini seçin ve PULSE frekansını ayarlayın. Kaynak işlemi ayarlanan PULSE frekansında üst akım ile alt akım arasında değişerek gerçekleşecektir. • Bu 3 TIG kaynak modundan birini DC modunda kullanmak için DC TIG / PULSE li DC TIG seçim düğmesi ile DC modunu seçmeniz yeterlidir. Kaynak işlemi üst akımda gerçekleşecektir. Tungsten Elektrod Tavsiye Edilen Çapı TIG Kaynak Akımı 15 - 130 (mm) 45 - 180 70 - 240 • Örtülü elektrod kaynağı ledi yanana dek, kaynak modu seçim düğmesine basın. 3.3.3 Örtülü Elektrod Kaynağı Yöntemi • Elektrod tipi seçim düğmesi ile kullanacağınız elektrod tipini seçin. -
Page 49: Bakim Ve Ariza Bi̇lgi̇leri̇
ID 250T DC PULSE / ID 300T DC PULSE Bakım ve Arıza Bilgileri BAKIM VE ARIZA BİLGİLERİ • Makineye yapılacak bakım ve onarımların mutlaka yetkin kişiler tarafından yapılması gerekmektedir. Yetkisiz kişiler tarafından yapılacak müdahaleler sonucu oluşacak kazalardan firmamız sorumlu değildir. • Onarım esnasında kullanılacak parçaları yetkili servislerimizden temin edebilirsiniz. Orijinal yedek parça kullanımı makinenizin ömrünü uzatacağı gibi performans kayıplarını engeller. • Her zaman üreticiye veya üretici tarafından belirtilen yetkili bir servise başvurun. • Garanti süresi içerisinde üretici tarafından yetkilendirilmemiş herhangi bir girişiminde tüm garanti hükümleri geçersiz olacaktır. • Geçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka uyunuz. • Tamir için makinenin herhangi bir işlem yapılmadan önce, makinenin elektrik fişini şebekeden ayırınız ve kondansatörlerin boşalması için 10 saniye bekleyiniz. 4.1 Bakım 3 Ayda Bir • Cihaz üzerindeki uyarı etiketlerini sökmeyiniz. Yıpranmış / yırtılmış etiketleri yenisi ile değiştiriniz. Etiketleri yetkili servisten temin edebilirsiniz. • Torcun, penselerin ve kablolarınızın kontolünü yapınız. Parçaların bağlantılarına ve sağlamlığına dikkat ediniz. Hasar görmüş / arızalı parçaları yenisi ile değiştiriniz. Kablolara ek / onarım kesinlikle yapmayınız. • Havalandırma için yeterli alan olduğuna emin olunuz. • Kaynağa başlamadan önce torcun ucundan çıkan gaz debisini debimetre ile kontrol ediniz. Gazın debisi yüksek veya düşük ise yapılacak kaynağa uygun seviyeye getiriniz. -
Page 50: Hata Kodları
Bakım ve Arıza Bilgileri ID 250T DC PULSE / ID 300T DC PULSE Aşağıda tüm makinelere ait tüm hata kodları bulunmaktadır. Kendi makineniz ile ilgili hata kodlarını dikkate alınız. 4.3 Hata Kodları • Bir süre bekleyerek makinenin Hata Kodu Hata Neden Çözüm soğumasını sağlayınız . Arıza ortadan • Makinenizin devrede kalma oranı kalkıyor ise daha düşük amper aşılmış olabilir değerlerinde kullanmaya çalışınız • Sorun devam ediyorsa yetkili servis ile iletişime geçiniz • Fanın çalışıp çalışmadığını göz ile kontrol ediniz • Fan çalışmıyor olabilir... - Page 51 ID 250T DC PULSE / ID 300T DC PULSE Bakım ve Arıza Bilgileri Sistem Hatası • Donanımsal hata olabilir • Yetkili servis ile iletişime geçiniz Hata Kodu Hata Neden Çözüm • Uzaktan kumanda bağlantılarını Uzaktan Kumanda • Uzaktan kumanda bağlantılarında kontrol edin Haberleşme Hatası hata olabilir • Sorun devam ediyorsa yetkili servis ile iletişime geçiniz Sistem Hatası • Donanımsal hata olabilir • Yetkili servis ile iletişime geçiniz •...
-
Page 52: Yedek Parça Listesi Ekler
Ekler ID 250T DC PULSE / ID 300T DC PULSE EKLER 5.1 Yedek Parça Listesi Elektronik Kart E202A-3 PFC K405000151 K405000151 ID 250T DC PULSE ID 300T DC PULSE TANIM Elektronik Kart E110A-3 K405000193 K405000193 Elektronik Kart E202A-11B K405000194 K405000194 Elektronik Kart E202A-13 K405000195 K405000195 Elektronik Kart E202A-4B K405000196 K405000196 Elektronik Kart E202A-7A... -
Page 53: Devre Şeması
ID 250T DC PULSE / ID 300T DC PULSE Ekler 5.2 Devre Şeması www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU... - Page 60 Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa, TÜRKİYE Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. T: (236) 226 27 00 F: (236) 226 27 28 12.11.2021 UM_IDTP250_300_112021_112021_001_60 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
