Summary of Contents for Magmaweld COMPACT SMART Series

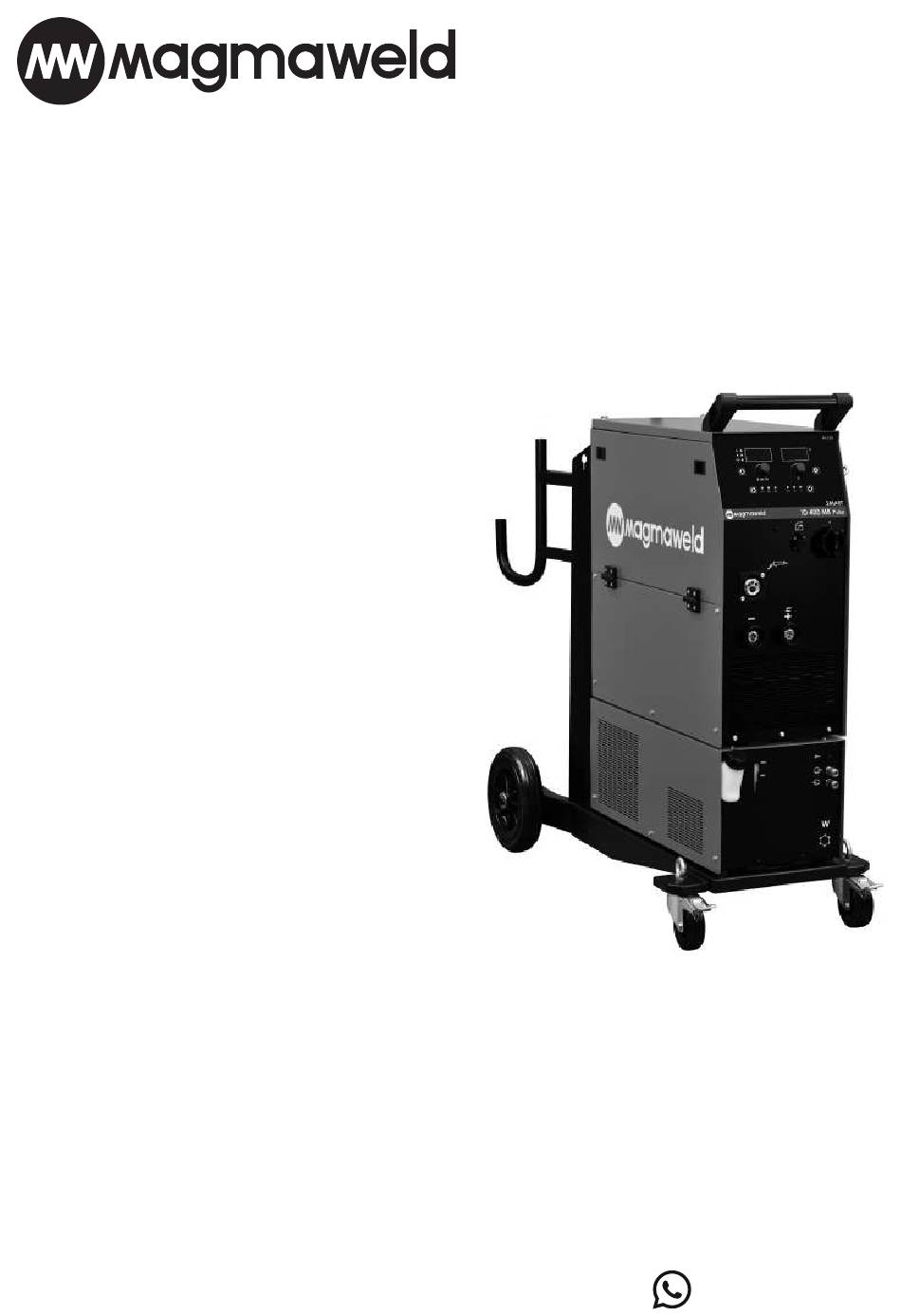

- Page 1 USER MANUAL COMPACT SMART SERIES (+90) 444 93 53 magmaweld.com (+90) 538 927 12 62 info@magmaweld.com...
- Page 2 All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without the prior written authorisation of Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. Magma Mekatronik may modify the information and the images without any prior notice. Tüm hakları...
- Page 3 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ MIG / MAG WELDING MACHINE POSTE À SOUDER MIG / MAG СВАРОЧНЫЙ АППАРАТ ДЛЯ MIG / MAG-СВАРКИ MIG / MAG KAYNAK MAKİNESİ...
-
Page 4: Table Of Contents
Contents COMPACT SMART SERIES / KOMPAKT SMART SERİSİ CONTENTS SAFETY PRECAUTIONS General Information TECHNICAL INFORMATION Machine Components Product Label Technical Data Accessories Delivery Control INSTALLATION Installation and Operation Recommendations Connections 2.3.1 Mains Plug Connection 2.3.2 Connecting the Grounding Clamp to the Workpiece 2.3.3... -
Page 5: Safety Precautions
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Safety Precautions SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! • Safety symbols found in the manual are used to identify potential hazards. • When any one of the safety symbols are seen in this manual, it must be understood that there is Explanation Of Safety a risk of injury and the following instructions should be read carefully to avoid potential hazards. - Page 6 Safety Precautions COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Make sure all connections are tight, clean, and dry. • Keep cables dry, free of oil and grease, and protected from hot metal and sparks. • Bare wiring can kill. Check all cables frequently for possible damage. If a damaged or an uninsulated cable is detected, repair or replace it immediately.
- Page 7 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Safety Precautions • Use a standard protective mask and a suitable glass filter to protect your eyes and face. • Protect other naked parts of your body (arms, neck, ears, etc.) with suitable protective clothing Arc Light May Damage from these rays. Your Eyes and Skin • Enclose your work area with flame-resistant folding screens and hang warning signs at eye level so that people around you will not sustain injuries from arc rays and hot metals.
- Page 8 Safety Precautions COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • In small-sized and confined spaces, absolutely make sure to perform welding / cutting operations, accompanied by another person. Welding / Cutting in • Avoid performing welding / cutting operations in such enclosed areas as much as possible. Small Sized and Confined Spaces • Take all necessary precautions when moving the machine. The areas where the machine to be...
- Page 9 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Safety Precautions • Ensure that your welding and/or cutting machine has been installed and situated in its place according to the user manual. Before installing the welding / cutting equipment, the person in charge of the operation and / or Evaluation Of According to article 5.2 of IEC 60974-9;...
- Page 10 Safety Precautions COMPACT SMART SERIES / KOMPAKT SMART SERİSİ The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). All operators must follow the following procedures to minimize the risk of exposure to EMF; • In the name of reducing the magnetic field, the welding / cutting cables must be assembled and secured as far as possible with the joining materials (tape, cable ties etc.).
-
Page 11: Technical Information
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Technical Information TECHNICAL INFORMATION 1.1 General Information ID 300 MK / MKW PULSE SMART, ID 400 MK / MKW PULSE SMART is a three-phase industrial inverter MIG / MAG welding machine with Pulse technology, designed for heavy conditions. It offers easy movement with its compact structure. - Page 12 Technical Information COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Figure 2 : ID 300 MKW PULSE SMART / ID 400 MKW PULSE SMART 1- Digital Display 11- Water Unit Hot Water Inlet Front and Rear View 2- Adjustment Pot 12- Water Unit Cold Water Outlet...
-
Page 13: Product Label
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Technical Information 1.3 Product Label www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... - Page 14 Technical Information COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Three Phase Transformer Rectifier Duty Cycle Constant Current / Constant Voltage Open Circuit Voltage CC / CV Mains Voltage and Frequency Direct Current MIG/MAG Welding Rated Welding Voltage Mains Input 3-Phase Alternating Rated Mains Current Current Suitable for Operation at Hazardous...
-
Page 15: Technical Data
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Technical Information 1.4 Technical Data Mains Voltage (3 phase - 50-60 Hz) UNIT TECHNICAL DATA ID 300 MK/MKW PULSE SMART Rated Power (%40) 14,7 Welding Current Range 50 - 300 Rated Welding Current (%40) Open Circuit Voltage 1078 x 528 x 962 Dimensions (L x W x H) -
Page 16: Delivery Control Installation
Installation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ INSTALLATION 2.1 Delivery Control Make sure that all the materials you have ordered have been received. If any material is missing or damaged, contact your place of purchase immediately. The standard box includes the following;... -
Page 17: Connections
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Installation 2.3 Connections 2.3.1 Mains Plug Connection For your safety, never use the mains cord of the machine without a plug. • No plug has been connected to the mains cable since there may different types of outlets available in plants, construction sites and workshops. A suitable plug must be connected by a qualified technican. Make sure that... -
Page 18: Water Cooling Unit (For Mw Models)
• Different coolant or water should not be added. Different liquid additives can cause chemical reactions or different problems. • Magmaweld is not responsible for the risks that may arise in case of adding different liquids. All warranty provisions will be void if different coolant or water is added to the Magmaweld coolant. -
Page 19: Settings In The Bag Operation
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation OPERATION 3.1 Settings in the Bag As long as the button is pressed, the wire is driven and the gas valve does not work. You can use this button to 1-) WIRE FEEDING drive the wire into the torch. - Page 20 Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Wire type is selected. The type of wire to be used must be selected correctly. Each press of the button enables 4-) WIRE TYPE SELECTION a transition between the lines in the relevant column. When the wire type is selected, the corresponding led will light.
-
Page 21: User Interface
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation 3.2 User Interface It displays the menu content, error messages, wire speed at idle/load time, welding current, thickness value 1-) LEFT DISPLAY depending on the selected mode. All parameters are displayed on the digital display. - Page 22 Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Welding mode is selected. Each press of the button enables a transition between the lines in the relevant 3-) WELDING MODE SELECTION column. When the welding mode is selected, the relevant led will light.
- Page 23 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation Pot (4) is turned right and left for the setting. 4-) SETTING POT • When the MMA welding method is selected, the current is set by the pot. • When the Lift TIG welding method is selected, the current is set by the pot.
- Page 24 Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ When the method is selected, the welding time is set. Welding Time • 0.2 - 9.9 sn. Setting Range No welding period is set when the method is selected. Blank Time • 0.0 - 9.9 sec. Setting Range Soft start setting is made.
- Page 25 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation It is used to record the work done. There are 3 memories. The led of whichever program is processed (7) 7-) PROGRAM SELECTION will burn. To save the program, it is necessary to press the button once and switch to the other program. If you are going to record in the program number 3, it will be enough to press the button once to save your settings after the P3 led is on.
- Page 26 Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 4 TRIGGER MODE : When the torch trigger is pressed and released once, welding starts and there is no need to hold it pressed until the welding ends. Pressing and releasing the trigger again will end the welding process.
-
Page 27: Remote Control
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation 3.3 Remote Control With a torch with suitable properties and a connector, you can also change your welding current (wire speed) / welding voltage through the torch without going near your machine. Connect the remote control torch socket. -
Page 28: Arc Length Adjustment (Arc)
Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.4 Arc Length Adjustment (ArC) When you press and hold the adjustment pot (5) for 3 seconds, the arc length function will be active. The factory setting is 0.0. You can change the arc length adjustment in the range of + 7 / -7 by turning the same pot to the right or left. As it goes towards +7, the wire approaches the nozzle, the arc length increases. As it goes towards -7, the wire approaches the welding metal and the arc length decreases. After the desired setting is... -
Page 29: Connection To Mains
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation Depending on the selected Mode, welding set current 3.6 Connection to Mains Connect the poles according to adjustment will be done with the help of the pot. The setting the type of the welding process. -
Page 30: Placing The Wire Spool And Wire Feeding Process
Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.8 Placing The Wire Spool And Wire Feeding Process • Unscrew the screw of the wire transport system by turning it. Slide the welding wire roller onto the wire carrier system shaft and re-tighten the screw. Tightening the screw of the wire transport system prevents the wire from being fed and may cause failures. -
Page 31: Adjustment Of Gas Flow
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Operation The following effects will occur if the pressure adjustment screw is overtightened, A: Suitable wire pressure and conduit dimensions. left loose or if the wrong wire feed roller is used. B: The wire is distorted since the pressure lever is too tight. -
Page 32: Machine Features
Operation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.10 Machine Features • Allows MIG, MMA and TIG welding. CC / CV Construction • There are 3 job memories that can be saved. Memory • It provides a user-friendly operation with its classic, smart and synergistic MIG / MAG modes. Variety of Usage Functions • Prevents the formation of knocked and jerky start by increasing the wire speed gradually. -
Page 33: Maintenance Maintenance And Service
• Always contact Magmaweld or an authorized service specified by Magmaweld. • All warranty provisions will become void due to any interference not authorized by Magmaweld within the warranty period. • Make sure you comply with the applicable safety rules during maintenance and repair works. -
Page 34: Troubleshooting
Maintenance and Service COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 4.2 Troubleshooting The following tables contain possible errors to be encountered and their solutions. • The machine is not connected to Failure Reason Solution • Make sure that the machine is... - Page 35 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Maintenance and Service • The fuse has blown • Check the fuse Failure Reason Solution Fan is not operating • Fan motor failure • Contact the authorized service Machine operates noisily • Contactor failure •...
-
Page 36: Error Codes
Maintenance and Service COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 4.3 Error Codes Error Code Error Cause Solution Communication • There may be problems at different • Contact the authorized service Error points in the machine • Wait for a while to allow the machine to cool down. -
Page 37: Spare Parts Lists Annex
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Annex ANNEX 5.1 Spare Parts Lists Power Source Potency Button A229500001 DEFINITION MATERIAL CODE Connector A378000103 Switch Button A308900004 Welding Socket A377900106 Electronic Card E121A-2 K405000230 Electronic Card E206A-CNT3P K405000324 Electronic Card E206A-1 K405000253 Electronic Card E202A-FLT4 K405000254 Electronic Card Rs Filter... - Page 38 Annex COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Water Cooling Unit Water Tank A249000005 DEFINITION MATERIAL CODE Quick Coupling Red A245700003 Quick Coupling Blue A245700002 Water Pump A240000006 A250001126 Radiator A260000010 Glass Fuse Holder A300190001 Glass Fuse Fast A300101011 USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU...
-
Page 39: Block Diagram
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Annex 5.2 Block Diagram Welding Torch Control Line Control Line www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... -
Page 40: Water Unit Circuit Diagram
Annex COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 5.3 Water Unit Circuit Diagram USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU www.magmaweld.com... - Page 41 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Sommaire SOMMAIRE CONSIGNES DE SÉCURITÉ Explications Générales SPÉCIFICATIONS TECHNIQUES Composants de la Machine Étiquette du Produit Caractéristiques Techniques Accessoires Considérations Relatives à la Réception de la Machine INSTALLATION Conseils d’Installation et de Fonctionnement Branchements pour le Poste de Soudage 2.3.1...
-
Page 42: Consignes De Sécurité
Consignes de Sécurité COMPACT SMART SERIES / KOMPAKT SMART SERİSİ CONSIGNES DE SÉCURITÉ Respectez toutes les consignes de sécurité du manuel! • Les pictogrammes de sécurité utilisés dans le présent manuel sont destinés à identifier les dangers potentiels. Informations sur la • Si un pictogramme de sécurité apparaît dans le présent manuel, cela signifie qu’il existe un Sécurité risque de blessure et que les dangers éventuels doivent être écartés en lisant attentivement les explications fournies. - Page 43 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Consignes de Sécurité • Vérifiez la torche avant d’utiliser la machine. Assurez-vous que la torche et ses câbles sont en bon état. Assurez-vous de remplacer une torche endommagée ou usée. • Ne pas laisser toucher les deux pinces de masse connectés à deux différents postes. Ceci est dangereux vu qu’il y aura deux tensions en circuit ouvert.
- Page 44 Consignes de Sécurité COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Si les bouteilles de gaz sont groupées dans une zone séparée, assurez-y une bonne ventilation, gardez les soupapes principales fermées lorsque les bouteilles de gaz ne sont pas utilisées, et surveillez les fuites de gaz éventuelles. • Les gaz protecteurs tels que l’argon étant plus denses que l’air, ils peuvent être inhalés à la place de l’air s’ils sont utilisés à...
- Page 45 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Consignes de Sécurité • Les étincelles générées lors du soudage peuvent provoquer un incendie. Par conséquent, gardez un extincteur, de l’eau, du sable et autres matériaux à portée de la main. • Utilisez des clapets anti-retour, régulateurs de gaz et vannes sur les circuits de gaz inflammables, explosifs et pressurisés. Assurez-vous de leurs vérifications périodiques soient...
- Page 46 Consignes de Sécurité COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Cet appareil appartient au groupe 2, classe A dans les tests de CEM selon la norme TS EN 55011. • Cet appareil de classe A n’est pas destiné à une utilisation dans les zones résidentielles où...
- Page 47 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Consignes de Sécurité • Toutefois, dans certains pays où la connexion directe n’est pas autorisée, la connexion peut être établie à l’aide d’éléments de capacité appropriés, conformément aux réglementations locales en vigueur. Le blindage et la protection d’autres périphériques et câbles dans la zone de travail peuvent prévenir les effets perturbateurs. Le cas échéant, la connexion entre la pièce à usiner et la terre peut être réalisée sous forme de connexion directe.
-
Page 48: Spécifications Techniques
Spécifications Techniques COMPACT SMART SERIES / KOMPAKT SMART SERİSİ SPÉCIFICATIONS TECHNIQUES ID 300 MK / MKW PULSE SMART, ID 400 MK / MKW PULSE SMART est un poste de soudage MIG / MAG 1.1 Explications Générales à onduleur industriel triphasé avec technologie Pulse, conçu pour les conditions difficiles. Spécialement conçu pour les conditions difficilles, c’est un poste compacte pour un déplacement facile. Il possède... - Page 49 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Spécifications Techniques Figure 2 : ID 300 MKW PULSE SMART / ID 400 MKW PULSE SMART 11- Entrée d’eau chaude de l’unité d’eau Vue Avant et Arrière 2- Pot d’ajustement 12- Sortie d’eau froide de l’unité d’eau 1- Affichage numérique...
-
Page 50: Étiquette Du Produit
Spécifications Techniques COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 1.3 Étiquette du Produit USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU www.magmaweld.com... - Page 51 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Spécifications Techniques Cycle de Fonctionnement Transformateur Redresseur Triphasé Tension de Fonctionnement à Vide Courant Constant / Tension Constante CC / CV Tension et Fréquence du Secteur Courant Continu Tension Nominale de Soudage Soudage MIG / MAG Entrée Secteur -...
-
Page 52: Caractéristiques Techniques
Spécifications Techniques COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 1.4 Caractéristiques Techniques Alimentation Triphasé 50/60 Hz SPÉCIFICATIONS TECHNIQUES UNITÉ ID 300 MK/MKW PULSE SMART Tension d’entrée assignée 14,7 Courant d’entrée Assignée 21,3 Zone d’ajustement de courant de soudage 50 - 300 Courant de soudage nominal... -
Page 53: Installation
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Installation INSTALLATION 2.1 Considérations Relatives à la Réception de la Machine Assurez-vous que tous les composants que vous avez commandés soient livrés. Si un matériel quelconque est manquant ou endommagé, contactez immédiatement votre revendeur. La boîte standard comprend les éléments suivants; • Machine principale et câble secteur connecté • Certificat de garantie • Pince et Câble de Masse • Chaîne de fixation de tube • Fil de soudage •... -
Page 54: Branchements Pour Le Poste De Soudage
Installation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 2.3 Branchements pour le Poste de Soudage 2.3.1 Branchements Électriques Pour votre sécurité, n’utilisez jamais le câble secteur de la machine sans fiche. • Puisqu’il peut y avoir différentes prises en fonction de l’usine, des chantiers de construction et des ateliers, le câble d’alimentation est livré sans fiche. Une fiche adaptée à la prise doit être connectée par un électricien... -
Page 55: Unité De Refroidissement Par Eau
(rouge) à l'entrée d'eau chaude du système de refroidissement par eau. • Les machines à souder Magmaweld sont livrées avec le liquide de refroidissement Magmaweld, qui est produit pour donner les meilleures performances. En cas de manque de liquide de refroidissement, ouvrez le bouchon du réservoir de liquide de refroidissement et ajoutez du liquide de refroidissement Magmaweld... -
Page 56: Utilisation
Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ UTILISATION 3.1 Paramètres Dans le Sac Le fil est entraîné tant que l’on maintien le bouton enfoncé et la vanne de gaz ne fonctionne pas. Vous pouvez 1-) FIL LIBRE utiliser ce bouton pour enfoncer le fil dans la torche. Le débit de gaz est assuré tant que le bouton est maintenu enfoncé, le dévidage du fil ne fonctionne pas. Vous 2-) GAZ LIBRE pouvez utiliser ce bouton après le changement de gaz. On Effectue le choix de la méthode de soudage. Chaque pression sur le bouton permet une transition entre 3-) MENU DE SÉLECTION DE LA MÉTHODE SOURCE... - Page 57 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation On effectue le choix du type de fil est effectuée. Le type de fil à utiliser doit être correctement sélectionné. 4-) MENU DE SELECTION DU TYPE DE FIL Chaque pression sur le bouton permet une transition entre les lignes de la colonne concernée. Lorsque le type de fil est sélectionné, le voyant correspondant s’allume.
-
Page 58: Structure Du Menu
Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.2 Interface Utilisateur Affiche le contenu du menu, les messages d’erreur, la vitesse du fil et le courant de soudage, la valeur 1-) AFFICHAGE DIGITAL d’épaisseur à l’arrêt/temps de chargement en fonction du mode sélectionné. Tous les paramètres sont affichés sur l’écran numérique. Mode Synergique Courant de Soudage Réglé Courant de Soudage Sans Charge Sous Charge Mode Intelligent Courant de Soudage Réglé Courant de Soudage... - Page 59 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation La sélection du mode de soudage est effectuée. Chaque pression sur le bouton permet une transition entre 3-) MENU DE SELECTION DU MODE DE SOUDAGE les lignes de la colonne concernée. Lorsque le mode de soudage est sélectionné, le voyant correspondant s’allume.
- Page 60 Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Le réglage est réalisé en tournant le pot (4) vers la gauche et la droite. 4-) POT DE REGLAGE • Lorsque la méthode de soudage MMA est sélectionnée, le réglage du courant est effectué par le pot.
- Page 61 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation Réglage de l’allumage Allumage • + 25 - 25 Plage de Réglage Si la valeur d’allumage affichée à l’écran est “+”, le fil s’avancera pendant le temps spécifié et si la valeur à l’écran est “-”, le fil continuera à brûler pendant le temps spécifié. Lorsque le soudage est terminé, il empêche le fil de soudage de se coller à la buse de contact.
- Page 62 Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Il est utilisé pour enregistrer le travail effectué. Il y a 3 mémoires. Le LED (7) du programme utilisé 7-) MENU DE SELECTION DES PROGRAMMES s’allumera. Pour enregistrer le programme, il est nécessaire d’appuyer une fois sur le bouton et de passer à...
- Page 63 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation et il n’est pas nécessaire de la maintenir jusqu’à la fin du soudage. Le soudage s’arrêtera lorsque la gâchette 4 MODE GÂCHETTE: Le soudage commence une fois que la gâchette de la torche est enfoncée et relâchée, sera enfoncée et relâchée à nouveau. • Appuyez sur la gâchette de la torche et maintenez-la • Appuyez sur la gâchette de la torche et Début du Soudage ; Fin du Soudage ; enfoncée. relâchez-la. • Le flux de gaz de protection commence aussi longtemps • Le moteur du dévidoir s’arrête.
-
Page 64: Contrôle À Distance
Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.3 Contrôle à Distance À l’aide d’une torche et d’un connecteur appropriés, vous pouvez également modifier votre courant de soudage (vitesse du fil) / tension de soudage sur la torche sans vous rendre près de votre machine. Brancher la prise de la torche de la télécommande. Les connexions de prise sont les suivantes : Vue avant de la prise de la torche de la télécommande COMMANDE DE TORCHE - MARRON... -
Page 65: Réglage De La Longueur De L'arc (Arc)
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation 3.4 Réglage de la Longueur de l’Arc (ArC) Lorsque vous maintenez le bouton de réglage enfoncé pendant 3 secondes, la fonction de longueur d’arc sera active. Le réglage d’usine est de 0,0. Vous pouvez modifier le réglage de la longueur de l’arc dans la plage + 7 / -7 en tournant le même bouton vers la droite ou la gauche. -
Page 66: Branchement Au Réseau
Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.6 Branchement au Réseau Selon le mode sélectionné, la vitesse du fil et le courant de Effectuez les connexions des soudage sont définis à l’aide du potentiomètre de réglage de pôles en fonction du type de courant. Le réglage se fait en tournant à droite et à gauche le soudage que vous allez procéder. -
Page 67: Installation De La Bobine De Fil Et Dévidage
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation • Placez la poulie que vous allez utiliser de sorte que les encoches se trouvant à la partie intérieure de la poulie de dévidage soient chevauchés par les saillies du corps du dévidoir. Tournez-la vers la droite ou la gauche pour entendre le clic de verrouillage et pour vous assurer la poulie est en place. Abaissez ensuite les rouleaux de pression et soulevez le levier du rouleau de pression pour ensuite le verrouiller sur le rouleau de pression. -
Page 68: Ajustement Du Débit De Gaz
Utilisation COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Appuyez sur les galets presseurs et soulevez le levier de pression • Démarrez la machine en tournant l’interrupteur marche / arrêt sur la position “1” • Appuyez sur la gâchette jusqu’à ce que le fil sorte du bout de la torche tout en observant que la bobine de fil à souder tourne librement, appuyez sur la gâchette et relâchez-la plusieurs fois pour vérifier que le bobinage ne se desserre pas . -
Page 69: Caractéristiques De La Machine
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Utilisation 3.10 Caractéristiques de la Machine • Permet le soudage MIG, MMA et TIG. Structure CC/CV • Il existe 3 mémoires permettant de sauvegarder le travail effectué. Mémoire • Il offre un fonctionnement convivial avec ses modes MIG / MAG classiques, intelligents et synergiques. -
Page 70: Maintenance Maintenance Et Défaillances
Maintenance et Défaillances COMPACT SMART SERIES / KOMPAKT SMART SERİSİ MAINTENANCE ET DÉFAILLANCES • L’entretien et la réparation de la machine doivent être effectués par des personnes compétentes. Notre société n’est pas responsable des accidents qui se produisent à la suite d’interventions par des personnes non autorisées. -
Page 71: Dépannage
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Maintenance et Défaillances REMARQUE: Les délais mentionnés ci-dessus sont les périodes maximales à appliquer dans le cas où aucun problème ne se produit sur la machine. En fonction de la densité de votre activité et de la pollution de votre environnement de travail, vous pouvez répéter les opérations ci-dessus plus... - Page 72 Maintenance et Défaillances COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Vérifiez que le flux de gaz est Incident Cause Solution • Le flux de gaz n’est pas ouvert ou ouvert, assurez-vous que le flux défaillant est correct • La torche de soudage est • Assurez-vous que la torche de défectueuse soudage est en bon état La soudure n’est pas bonne • Sélectionnez le consommable approprié...
-
Page 73: Codes D'incident
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Maintenance et Défaillances 4.3 Codes d’incident Code d’incident Incident Cause Solution Erreur de • Il peut y avoir un problème électrique • Contactez le service agrée Communication à l’intérieur du poste • Laissez la machine refroidir pendant •... -
Page 74: Listes Des Piѐces Détachées Annexe
Annexe COMPACT SMART SERIES / KOMPAKT SMART SERİSİ ANNEXE 5.1 Listes des Piѐces Détachées Liste Des Pièces de Rechange de l'Alimentation Bouton Potentiel A229500001 N° DESCRIPTION MATERIAL CODE Connector A378000103 Interrupteur A308900004 Prise de Soudage A377900106 Carte Électronique E121A-2 K405000230 Carte Électronique E206A-CNT3P K405000324 Carte Électronique E206A-1... - Page 75 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Annexe Unité de refroidissement Réservoir d’eau A249000005 N° DESCRIPTION MATERIAL CODE Raccord Rapide Rouge A245700003 Raccord Rapide Bleu A245700002 Pompe à Eau A240000006 Ventilateur A250001126 Radiateur A260000010 Porte-fusible en verre A300190001 Fusible en verre rapide A300101011 www.magmaweld.com...
-
Page 76: Diagramme
Annexe COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 5.2 Diagramme Ligne de contrôle de torche de souVdage Ligne de contrôle USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU www.magmaweld.com... -
Page 77: Schéma Du Circuit De L'unité D'eau
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Annexe 5.3 Schéma du circuit de l’unité d’eau www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... - Page 78 Содерaжание COMPACT SMART SERIES / KOMPAKT SMART SERİSİ СОДЕРЖАНИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ 1.1 Общее описание ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 1.2 Комплектующие сварочного аппарата 1.3 Этикетка продукта 1.4 Технические характеристики 1.5 Вспомогательные устройства и приспособления Контроль доставки ИНФОРМАЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ Рекомендации по установке и эксплуатации Соединения сварочного аппарата 2.3.1 Подсоединение электрической вилки 2.3.2 Подсоединение клеммы заземления к рабочей заготовке 2.3.3 Подсоединение газового баллона 2.3.4 Блок водяного охлаждения Интерфейс пользователя ИНФОРМАЦИЯ ПО ЭКСПЛУАТАЦИИ Структура меню Дистанционное управление Регулировка длины Дуги (ArC) Кривая изменения сварочного тока в процессе MIG-Сварки...
-
Page 79: Правила Техники Безопасности
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Правила техники безопасности ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Соблюдайте все правила техники безопасности, указанные в этом руководстве! • Знаки по технике безопасности, указанные в руководстве, используются для определения потенциальных источников опасности. Описание сведений по • При размещении какого-либо знака по технике безопасности в этом руководстве его технике безопасности следует понимать как указание на наличие риска телесных повреждений и во избежание потенциальной опасности внимательно ознакомиться с предоставленными далее пояснениями. • Владелец оборудования несёт ответственность за предотвращение доступа посторонних лиц к оборудованию. • Лица, осуществляющие эксплуатацию оборудования, должны иметь опыт или пройти... - Page 80 Правила техники безопасности COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Вы можете защитить себя от возможных поражений электрическим током, изолировав себя от рабочей поверхности и пола. Используйте сухой, неповреждённый, невоспламеняющийся электроизоляционный материал таких размеров, чтобы он был пригодным для предотвращения контакта оператора с рабочей поверхностью. • Не подключайте более одного электрода к держателю электрода. • Подсоедините зажим заземления к заготовке или рабочему столу как можно ближе, чтобы обеспечить хороший контакт металла с металлом. • Проверьте горелку перед работой со сварочным аппаратом. Убедитесь, что горелка и его кабели в хорошем состоянии. Обязательно замените поврежденную изношенную горелку. • Не касайтесь держателей электродов, подключенных к двум сварочным аппаратам одновременно, так как будет присутствовать двойное напряжение холостого хода. • Держите аппарат выключенным и отсоедините кабели, когда она не используется. • Перед ремонтом машины отключите все электрические соединения и / или разъемы или выключите машина. • Будьте осторожны при использовании длинного сетевого кабеля. • Убедитесь, что все соединения чистые и сухие. • Следите за тем, чтобы кабели были сухими, чистыми и обезжиренными, а также защищенными от горячего металла и искр. • Оголенная проводка может убить. Часто проверяйте все кабели на предмет возможных повреждений. Если обнаружен поврежденный или неизолированный кабель, немедленно отремонтируйте или замените его.
- Page 81 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Правила техники безопасности Дым и газы могут Во время выполнения сварка / резка и резки чрезвычайно опасно вдыхать дым и газ в нанести вред • Жжение и раздражение глаз, носа и горла указывают на недостаточность вентиляции. течение длительного времени. вашему здоровью В этом случае необходимо незамедлительно улучшить уровень вентиляции и, если проблема не устранена, остановить сварка / резка.
- Page 82 Правила техники безопасности COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • При разматывании катушки сварочной проволоки не направляйте горелку на какую-либо часть тела, а также на других людей или какие-либо металлические Сварочная предметы. проволока может • При разматывании вручную катушки сварочной проволоки, особенно, небольшого нанести телесные диаметра, проволока может выскочить из ваших рук, как пружина, и травмировать повреждения вас или окружающих, поэтому при выполнении этих работ особенное внимание уделите защите глаз и лица. • Запрещается производить сварку вблизи легковоспламеняющихся материалов. Это может привести к пожару или взрыву. Сварка может • Перед проведением сварочных работ удалите эти предметы с участка или накройте их привести к защитными покрытиями для предупреждения возгораний. пожарам и • На этих участках применяются специальные национальные и международные правила. взрывам...
- Page 83 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Правила техники безопасности • С целью обеспечения необходимых требований для перемещения соблюдайте правила Международной организации труда в отношении веса перемещаемого оборудования, а также нормативы по перемещению оборудования, действующее в вашей стране. • При перемещении источника питания используйте специальные приспособления (держатели или проушины). Запрещается перемещать оборудование, удерживая его за горелку, кабель или шланги. Перемещение газовых баллонов осуществляйте отдельно от всего оборудования. • Перед перемещением сварочного и режущего оборудования демонтируйте все промежуточные соединения, осуществляйте поднятие и перемещение небольших частей посредством ручек, а более крупных частей с помощью соответствующих приспособлений (проушины) или вилочных погрузчиков. Падение частей Неправильное расположение источника питания или иного оборудования может • Во избежание падений и опрокидывания вашего оборудование его необходимо оборудования может привести к серьёзным травмам и повреждению имущества.
- Page 84 Правила техники безопасности COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Перед установкой сварочного и режущего оборудования уполномоченное лицо Оценка Согласно пункту 5.2 стандарта IEC 60974-9, предприятия и/ или пользователь должны произвести осмотр участка на предмет электромагнитной возможных электромагнитных помех на прилегающей территории. Необходимо обратить совместимости внимание на следующие вопросы: рабочего...
- Page 85 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Правила техники безопасности Электрический ток, проходящий через какой-либо проводник, создаёт локальные электрические и магнитные поля (ЭМП). Все сварщики должны применять следующие Дуговая сварка процедуры с целью минимизации риска воздействия ЭМП от сварочной цепи: может создавать • Для уменьшения магнитного поля сварочные кабели должны быть объединены и как электромагнитное можно более надежно закреплены с помощью крепёжных материалов (ленты, поле (IMF) кабельные стяжки и т.п.). • Тело и голова сварщика/рабочего должны находиться как можно дальше от сварочного аппарата и кабелей. • Сварочные и электрические кабели ни в коем случае нельзя наматывать на корпус аппарата. • Тело сварщика не должно находиться между сварочными кабелями. Оба сварочных кабеля должны находиться вдали от тела сварщика, рядом друг с другом.
-
Page 86: Техническая Информация
Техническая информация COMPACT SMART SERIES / KOMPAKT SMART SERİSİ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 1.1 Общее описание ID 300 MK / MKW PULSE SMART, ID 400 MK / MKW PULSE SMART — это трехфазный инверторный сварочный аппарат MIG/MAG с технологией Pulse, предназначенный для тяжелых условий эксплуатации. Он предлагает легкое движение с его компактной структурой. Обладает отличными сварочными характеристиками со всеми сплошными и порошковыми проволоками. блок питания CC/CV; Он позволяет выполнять сварку методами MIG, TIG, MMA и углеродную резку на одном... - Page 87 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Техническая информация Рисунок 2 : ID 300 MKW PULSE SMART / ID 400 MKW PULSE SMART 1- Цифровой дисплей 11- Вход горячей воды водяного блока Вид спереди и сзади 2- Горшок для установки 12- Выход холодной воды водяного блока 3- разъем данных 4- Подключение горелки 14- Нагревательная розетка...
-
Page 88: Этикетка Продукта
Техническая информация COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 1.3 Этикетка продукта USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU www.magmaweld.com... - Page 89 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Техническая информация Рабочий Цикл Трехфазный Трансформатор - Выпрямитель Стабилизированный Выходной Ток / Напряжение Работы Без Нагрузки Стабилизированное Выходное Напряжение CC / CV Напряжение И Частота Сети Постоянный Ток Номинальное Напряжение MIG / MAG - Сварка Сварочного Тока Номинальное Потребление Тока Сети Сетевой Вход-3-Фазный Переменный Ток Номинальный Сварочный Ток Пригоден Для Работы В Опасных Условиях Потребляемая Мощность Сети Класс Защиты IP21 Температура (°С) Рабочий цикл Согласно стандарту EN 60974-1, продолжительность рабочего цикла включает период времени 10 Время (мин.) 6 мин. 4 мин. 6 мин.
-
Page 90: Технические Характеристики
Техническая информация COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 1.4 Технические характеристики Сетевое Напряжение (3 фаза - 50-60 Гц) В Ед. изм. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ID 300 MK/MKW PULSE SMART Входная Мощность (ММА) кВА 14,7 Сила тока сети (MMA) 21,3 Диапазон Настройки Сварочного Тока A пост.тока 50 - 300 Номинальный сварочный ток A пост.тока Напряжение открытого контура сварки В пост.тока 1078 x 528 x 962 мм... -
Page 91: Информация По Установке И Настройке
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по установке и настройке ИНФОРМАЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ 2.1 Контроль доставки Убедитесь, что вместе со сварочным аппаратом доставлены все заказанные материалы. В случае отсутствия или повреждения какого-либо материала, немедленно свяжитесь с компанией, у которой... -
Page 92: Соединения Сварочного Аппарата
Информация по установке и настройке COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • При размещении сварочного аппарата убедитесь, что такие материалы, как стены, шторы, панели не препятствуют лЁгкому доступу к органам управления и соединениям сварочного аппарата. • Если сварка выполняется внутри помещения, обеспечьте достаточную систему вытяжки сварочного дыма. При выполнении сварки в закрытых помещениях, в связи с риском вдыхания сварочного дыма и газов, используйте респираторные системы. • Соблюдайте уровень продолжительности включения П В сварочного аппарата, указанного на заводской табличке устройства. Частое превышение времени работы под нагрузкой может стать причиной повреждения сварочного аппарата и аннулирования гарантийного срока. • Используйте кабель электропитания, соответствующие указанным параметрам предохранителя. • Подключите заземляющий кабель как можно ближе к зоне сварки. Не допускайте, чтобы сварочный ток проходил помимо сварочных кабелей по оборудованию, например, непосредственно по сварочному аппарату, газовому баллону, цепи, подшипнику. • После установки газового баллона на сварочном аппарате, немедленно установите цепь и зафиксируйте газовый баллон. Если газовый баллон не будет устанавливаться на сварочном аппарате, зафиксируйте газовый баллон цепью к стене. • Электрическая розетка на задней панели сварочного аппарата предназначена для подогревателя CO2. Розетка предназначена только для подсоединения подогревателя CO2. Запрещается подсоединять к розетке для подогревателя CO2 любые другие устройства! 2.3 Соединения сварочного аппарата... -
Page 93: Блок Водяного Охлаждения
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по установке и настройке • Откройте вентиль газового баллона и убедитесь, что баллон заполнен и в линии подачи газа отсутствует утечка газа. Если в качестве признаков утечки вы почувствуете запах газа и/или услышите характерный звук, выполните визуальный осмотр соединений и устраните утечку. 1- Клапан газового баллона 2- Газовый баллон 3- Газовый нагреватель CO2 5- Кабель питания нагревателя CO2 4- Цепь 6- Газовый регулятор 7- Манометр... -
Page 94: Информация По Эксплуатации
Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ ИНФОРМАЦИЯ ПО ЭКСПЛУАТАЦИИ 3.1 Настройки В Сумке Во время удержания кнопки в нажатом состоянии будет выполняться подача проволоки при закрытом 1-) Подача проволоки без подачи газа газовом вентиле. Данная кнопка предназначена для подачи проволоки внутрь горелки. Во время удержания кнопки в нажатом состоянии будет выполняться подача газа без подачи 2-) Подача газа без подачи проволоки... - Page 95 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации Выполняется выбор типа сварочной проволоки. Необходимо правильно выбирать тип сварочной 4-) Меню выбора типа сварочной проволоки проволоки, которая будет использоваться во время сварки. Нажатием на кнопку один раз обеспечивается возможность перехода в соответствующем столбце между строками. После выбора типа сварочной проволоки загорится соответствующих светодиод. • Steel • AlMg Диапазон настройки • FCW •...
-
Page 96: Структура Меню
Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.2 Интерфейс Пользователя Показывает содержание меню, сообщения об ошибках, в зависимости от выбранного режима 1-) Цифровой экран значения сварочного тока во время работы сварочного аппарата без и под нагрузкой, скорость подачи проволоки, толщину свариваемого материала. Все параметры меню выводятся на цифровой экран. Синергетический режим Установленный сварочный ток Сварочный ток Работа под нагрузкой Работа без нагрузки Интеллектуальный режим Установленный сварочный ток... - Page 97 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации Выполняется выбор режимов сварки. Нажатием на кнопку один раз обеспечивается возможность 3-) Меню выбора режима сварки перехода в соответствующем столбце между строками. После выбора режима сварки загорится соответствующих светодиод. • Классический режим Диапазон настройки • Интеллектуальный режим • Синергетический режим После выбора соответствующего метода сварки в меню “МЕТОД”, в меню “РЕЖИМ” изменятся...
- Page 98 Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Можно самостоятельно установить определённый диапазон погрешности для скорости подачи КЛАССИЧЕСКИЙ РЕЖИМ проволоки и сварочного напряжения. Скорость подачи проволоки может быть установлена в диапазоне 1-24 м/мин., сварочное напряжение - в диапазоне 15 - 40 В Если выбран данный режим, следует убедиться, что правильно выбраны такие параметры...
- Page 99 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации Установка значений настроек выполняется путем поворота ручки регулятора (4) вправо/влево. 4-) Ручка регулятора • Если выбран метод сварки MMA, при помощи ручки регулятора выполняется установка сварочного тока. • Если выбран метод Lift TIG, при помощи ручки регулятора выполняется установка сварочного тока. • Если выбран классический режим сварки, при помощи ручки регулятора выполняется установка скорости подачи сварочной проволоки. • Если выбран интеллектуальный режим сварки, при помощи ручки регулятора устанавливается значение сварочного тока, в зависимости от установленного значения сварочного тока будет выполнен автоматический расчет напряжения. • Если выбран синергетический режим сварки, при помощи ручки регулятора устанавливается значение толщины свариваемого материала, в зависимости от установленного значения толщины материала будет выполнен автоматический расчет напряжения. • Нажатием на кнопку (6) в меню выполняется переход к окну функций, для внесения записи в соответствующую функцию необходимо 1 раз нажать на кнопку и перейти к другим функциям. Выбрана функция продувка газа в начале сварки ( PrE); при помощи ручки (5) выполняется настройка Например; и для сохранения установленного значения необходимо нажать 1 раз на ручку (4) и перейти к другой функции “продувка газа в конце сварки” (PoS). Если после установки значения не будет выполнено нажатие на ручку (4) и переход к следующей функции (PoS), система выполнит переход на главную страницу и установленное значение не будет сохранено. Установка значений настроек выполняется путем поворота ручки регулятора (5) вправо/влево. 5-) Ручка регулятора • Если выбран классический режим сварки, выполняется установка значения напряжения.
- Page 100 Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Устанавливается время завершающей продувки газа. Продувка газа в конце сварки • 0 - 9.9 сек. Диапазон настройки Установленное время определяет продолжительность подачи газа после окончания сварки и после этого сварочный процесс завершается. Обеспечивает защиту сварочной ванны в конце сварки. Предназначен для установки параметров растяжки длины дуги (отжига проволоки) Растяжка дуги в конце сварки в конце сварки. • + 25 - 25 Диапазон настройки...
- Page 101 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации Используется для сохранения в памяти параметров сварки. Память системы предоставляет 7-) Меню выбора программ возможность сохранить 3 программы. Светодиод (7) соответствующей программы будет светиться в зависимости от того, в какой программе выполняется ввод параметров. Для сохранения программы нажмите 1 раз на кнопку и перейдите к другой программе. Например, если введение параметров будет выполняться в программе № 3, в то время, как Р3 светодиод будет светиться, выполните...
- Page 102 Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 4 -ТАКТОВЫЙ РЕЖИМ РАБОТЫ ТРИГГЕРА; Сварка начинается, если 1 раз нажать и отпустить триггер горелки, не требуется удерживать триггер в нажатом состоянии до конца сварки. Если повторно нажать и отпустить триггер, сварка закончится. • Нажмите на триггер и удерживайте в нажатом • Нажмите и отпустите триггер горелки Начало сварки;...
-
Page 103: Дистанционное Управление
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации 3.3 Дистанционное Управление При наличии соответствующей горелки и коннектора сварочный ток (скорость подачи проволоки) / сварочное напряжение можно изменять непосредственно на горелке без необходимости подходить к сварочному аппарату. Подключите разъем горелки с дистанционным управлением. Подключение разъема горелки с дистанционным управлением производится следующим образом : вид спереди разъема горелки УПРАВЛЕНИЕ ФАКЕЛОМ - КОРИЧНЕВЫЙ с дистанционным управлением УПРАВЛЕНИЕ ФАКЕЛОМ - ЧЕРНЫЙ... -
Page 104: Регулировка Длины Дуги (Arc)
Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.4 Регулировка Длины Дуги (ArC) Функция длины дуги будет активирована при нажатии и удержании переключателя номер 9 в течение 3 секунд. Заводская настройка составляет 0.0. Вы можете изменить настройку длины дуги в диапазоне +7/-7, повернув переключатель влево или вправо. При переключении на +7 проволока приближается к контактному наконечнику и длина дуги увеличивается. При изменении на -7 проволока приближается к металлу шва и длина дуги становится короче. После того, как желаемая настройка выполнена, выход из нее осуществляется однократным нажатием соответствующей кнопки. 3.5 Кривая Изменения Сварочного Тока В Процессе MIG-Сварки Установленное сварочное напряжение Заварка Заварка кратера - Включено Растяжка дуги в конце сварки... -
Page 105: Подсоединение К Сетевому Электропитанию
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации В зависимости от выбранного режима, при помощи кнопки регулятора устанавливаются значения 3.6 Подсоединение К Сетевому Электропитанию скорости подачи проволоки и сварочного тока. Установка значения настроек выполняется путём поворота кнопки регулятора вправо/влево. Выполните подсоединения к полюсам в зависимости от вида сварки. • Включите сварочный аппарат при помощи переключателя Включ./Выключ. • После того, как вы услышите звук вентилятора и увидите, что загорелся индикатор сетевого питания, повторно переведите переключатель Включ./Выкл. в положение Выключено. 3.7 Выбор И Замена Роликов Механизма Подачи Проволоки • Если открыть крышку секции подачи проволоки, на боковой стороне находится кнопка, предназначенная для выполнения настройки расхода газа и процесса подачи сварочной проволоки. -
Page 106: Установка Катушки Сварочной Проволоки И Протягивание Проволоки
Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Поместите ролик, который вы собираетесь использовать, таким образом, чтобы зазоры на внутренней стороне ролика подачи проволоки соответствовали выступам на корпусе механизма подачи проволоки. Поверните ролик вправо или влево до тех пор, пока вы не услышите звук... - Page 107 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации • Нажмите на прижимные валики и поднимите прижимной рычаг . Рисунок 8 : Протягивание проволоки между роликами • Включите аппарат, переведя выключатель в положение “1” . • Нажатиями на курок обеспечьте выход проволоки из наконечника горелки, убедитесь в свободном вращении катушки сварочной проволоки, нажмите и отпустите курок несколько раз для выявления какого-либо ослабления в обмоткe . При выявлении ослабления и/или разматывания обмотки, немного затяните винт системы подачи проволоки. • После выхода проволоки из наконечника горелки повторно установите в горелку форсунку и контактное сопло . • Протяните проволоку на доску , выполните регулировку прижатия проволоки и обрежьте конец проволоки . ДОСКА В случае если винт регулировки прижима проволоки будет слишком сильно или слишком слабо затянут, либо в случае использования неправильного ролика...
-
Page 108: Настройка Расхода Газа
Информация по эксплуатации COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.9 Регулировка расхода газа Поднимите рычаг прижима ролика подачи проволоки и выполните регулировку газа • При помощи регулятора расхода газа отрегулируйте и проверьте подачу газа ! количество подаваемого газа. • Практический метод: расход газа (CO2, Ar, смесь) Проволока из Сварочная нелегированной должен быть в 10 раз больше диаметра проволоки. проволока с... - Page 109 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Информация по эксплуатации • Опционная функция контроля, используемая при наличии соответствующей горелки и коннектора, Контроль тока/напряжения в горелке обеспечивает возможность изменять сварочный ток / сварочное напряжение непосредственно на горелке без необходимости подходить к сварочному аппарату. • Возможность использования в системе роботизированной сварки обеспечивает лёгкость Совместимость со сварочными роботами эксплуатации. • Система, поддерживаемая MagNET, обеспечивает сохранение параметров сварки и окружающей...
-
Page 110: Техобслуживание И Устранение Неисправностей
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Техобслуживание и устранение неисправностей ТЕХОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ • Техобслуживание и ремонт сварочного аппарата должны выполняться только квалифицированными специалистами. Компания не несёт ответственности в связи с аварийными ситуациями, возникающими в результате выполнения техобслуживания и ремонта лицами без соответствующей квалификации. • Запасные части, используемые во время ремонта, можно приобрести в авторизованных техслужбах. Использование оригинальных запасных частей обеспечит продление срока эксплуатации и предупредит снижение рабочих показателей сварочного аппарата. • Обращайтесь т олько к п роизводителю и ли в а вторизованные т ехслужбы, у казанные п роизводителем. -
Page 111: Устранение Неисправностей
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Техобслуживание и устранение неисправностей 4.2 Устранение неисправностей В таблицах ниже показаны возможные неисправности и рекомендуемые способы их устранения. • Аппарат не подключен к сети или • Убедитесь, что вилка Неисправность Причина Неисправности Необходимые Действия вилка не вставлена в розетку вставлена в розетку • Неправильно выполнено • Проверьте правильность подключение к сети подключения к сети Аппарат не работает • Неисправность в • Проверьте предохранители предохранителях сети питания, сети питания, сетевой кабель сетевом кабеле или вилке и вилку • Сработал п редохранитель • Проверьте п редохранитель... - Page 112 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Техобслуживание и устранение неисправностей • Необходимо выбрать Неисправность Причина Неисправности Необходимые Действия правильные сварочные материалы и регулярно • Сварочные материалы выбраны очищать горелку от остатков неправильно или подверглись сварочных материалов. износу Ошибочно выбранные или износившиеся сварочные Плохая сварка материалы необходимо заменить • Необходимо выполнить • Неправильные настройки настройку параметра параметра прижатия прижимного валика в прижимных валиков правильной форме • Сработал п редохранитель...
-
Page 113: Коды Неисправностей
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Техобслуживание и устранение неисправностей 4.3 Коды неисправностей Код Причина Устранение Неисправность Неисправность неисправности • Могут быть проблемы в различных • Свяжитесь с авторизованной передачи частях сварочного аппарата техслужбой данных. • Выждите некоторое время, • Возможно превышена позволив охладиться сварочному продолжительность работы под аппарату. Если неисправность нагрузкой исчезла, попробуйте работать при более низкой силе тока • Визуально проверьте работу вентилятора. В случае если... -
Page 114: Приложение
Приложение COMPACT SMART SERIES / KOMPAKT SMART SERİSİ ПРИЛОЖЕНИЯ 5.1 Списки запасных частей Источник питания Кнопка потенции A229500001 ОПИСАНИЕ КОД МАТЕРИАЛА Разъем A378000103 Кнопка переключения A308900004 Сварочная муфта A377900106 Электронная плата E121A-2 K405000230 Электронная плата E206A-CNT3P K405000324 Электронная плата E206A-1 K405000253 Электронная плата E202A-FLT4 K405000254 Электронная плата RS-фильтр K405000262 Сальник газового клапана A256006069 Пластиковый союз A376400016 Разъем питания... - Page 115 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Приложение Блок охлаждения Водный танк A249000005 ОПИСАНИЕ КОД МАТЕРИАЛА Быстроразъемное соединение - красный A245700003 Быстроразъемное соединение - синий A245700002 Помпа A240000006 Вентилятор A250001126 Радиатор A260000010 Стеклянный держатель предохранителя A300190001 Стеклянный предохранитель Быстро A300101011 www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU...
-
Page 116: Блок-Схема
Приложение COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 5.2 Блок-схема Линия управления сварочной горелкой Контрольная линия USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU www.magmaweld.com... -
Page 117: Принципиальная Схема Гидроагрегата
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Приложение 5.3 Принципиальная схема гидроагрегата www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... - Page 118 İçindekiler COMPACT SMART SERIES / KOMPAKT SMART SERİSİ İÇİNDEKİLER GÜVENLİK KURALLARI Genel Açıklamalar TEKNİK BİLGİLER Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar Teslim Alırken Dikkat Edilecek Hususlar KURULUM BİLGİLERİ Kurulum ve Çalışma Tavsiyeleri Kaynak Bağlantıları 2.3.1 Elektrik Fişi Bağlantısı 2.3.2 Toprak Pensesini İş Parçasına Bağlama 2.3.3 Gaz Tüpünü Bağlama 2.3.4 Su Soğutma Ünitesi Tel Sürme Ünitesindeki Ayarlar KULLANIM BİLGİLERİ Kullanıcı Arayüzü Uzaktan Kontrol Ark Boyu Ayarı (ArC)
-
Page 119: Güvenli̇k Kurallari
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Güvenlik Kuralları GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu Güvenlik Bilgilerinin anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası tehlikeler engellenmelidir. Tanımlanması • Makine sahibi, yetkisiz kişilerin ekipmana erişmesini engellemekten sorumludur. • Makineyi kullanan kişiler kaynak / kesme konusunda deneyimli veya tam eğitimli kişiler olup; çalışma öncesinde kullanma kılavuzunu okumalı ve güvenlik uyarılarına uymalıdır. Güvenlik Sembollerinin Tanımlanması Yaralanma ya da hasara neden olabilecek potansiyel tehlikeli bir durumu belirtir. - Page 120 Güvenlik Kuralları COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Kabloların kuru, temiz olmasına ve yağlanmamasına özen gösterin. Sıcak metal parçalardan ve kıvılcımlardan koruyun. • İzolasyonsuz, çıplak kablolar ölümcül tehlike yaratır. Tüm kabloları olası hasarlara karşı sık sık kontrol edin. Hasarlı ya da izolasyonsuz bir kablo tespit edildiğinde derhal tamir edin veya değiştirin. • Topraklama pensesi iş parçasına bağlı değil ise herhangi bir metal nesneyle temasını önlemek için izole edin. • Elektrik hattının topraklamasının doğru yapıldığından emin olun. • AC kaynak çıkışını ıslak, nemli ya da sıkışık alanlarda ve düşme tehlikesi bulunan yerlerde kullanmayın. • AC çıkışı yalnızca kaynak prosesi için gerekli olduğu durumlarda kullanın. • AC çıkış gerekli olduğu durumlarda eğer makinenizde mevcut ise uzaktan kontrol ünitesini kullanın. Aşağıdaki elektriksel açıdan tehlike içeren durumlardan biri mevcut olduğunda ekstra • Nemli yerlerdeyken veya ıslak kıyafetler giyerken, güvenlik önlemleri alın; • Metal zemin, ızgara veya iskele yapılarında iken, • Oturma, diz çökme veya yatma gibi sıkışık konumlarda iken, • İş parçası veya zemine temas etme riski yüksek veya kaçınılmaz olduğunda.
- Page 121 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Güvenlik Kuralları • Gözlerinizi ve yüzünüzü korumak için standarda uygun koruyucu maske ile ona uygun cam filtre kullanın. Sıçrantı ve Ark Işığı • Vücudunuzun diğer çıplak kalan yerlerini (kollar, boyun, kulaklar, vb) uygun koruyucu giysilerle Gözlerinize ve Cildinize sıçrantı ve ark ışınlarından koruyun. Zarar Verebilir • Çevrenizdeki kişilerin ark ışınlarından ve sıcak metallerden zarar görmemeleri için çalışma alanınızı göz hizasından yüksek, aleve dayanıklı paravanlarla çevirin ve uyarı levhaları asın. • Buz tutmuş boruların ısıtılmasında kullanılmaz. Kaynak / kesme makinesiyle yapılan bu işlem tesisatınızda patlama, yangın veya hasara neden olur. • Kaynak / kesme yapmak, yüzey taşlamak, fırçalamak gibi işlemler kıvılcımlara ve metal parçacıklarının sıçramasına neden olur. Oluşabilecek yaralanmaları önlemek için koruyucu Kıvılcımlar ve Sıçrayan maskesinin altına, kenar korumalıkları olan onaylanmış koruyucu iş gözlükleri takın. Parçalar Gözlerinizi Yaralayabilir • Sıcak parçalara çıplak el ile dokunmayın. • Makinenin parçaları üzerinde çalışmadan önce soğumaları için gerekli sürenin geçmesini Sıcak Parçalar bekleyin.
- Page 122 Güvenlik Kuralları COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Küçük hacimli ve kapalı alanlarda mutlaka bir başka kişi eşliğinde kaynak / kesme i şlemlerini yapın. Küçük Hacimli • Mümkün olduğu kadar bu tarz kapalı yerlerde kaynak / kesme işlemleri yapmaktan kaçının. Kapalı Alanlarda Kaynak / Kesme • Makinenin taşınmasında gerekli tüm önlemleri alınız. Taşıma yapılacak alanlar, taşımada kullanılacak parçalar ile taşımayı gerçekleştirecek kişinin fiziki koşulları ve sağlığı taşıma Taşıma Esnasında işlemine uygun olmalıdır. Gerekli Önlemlerin • Bazı makineler son derece ağırdır, bu nedenle yerleri değiştirirken gerekli çevresel güvenlik Alınmaması Kazalara önlemlerinin alındığından emin olunmalıdır. Neden Olabilir • Makine bir platform üzerinden kullanılacaksa, bu platformun uygun yük taşıma sınırlarına sahip olduğu kontrol edilmelidir. • Bir vasıta yardımı ile (taşıma arabası, forklift vb.) taşınacak ise vasıtanın ve makineyi vasıtaya bağlayan bağlantı noktalarının (taşıma askısı, kayış, civata, somun, tekerlek vb.) sağlamlığından emin olunuz.
- Page 123 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Güvenlik Kuralları Kaynak / kesme donanımı tesis etmeden önce, işletme yetkilisi ve / veya kullanıcı, çevredeki olası Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; elektromanyetik parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önün- Elektromanyetik de bulundurulmalıdır; Uygunluğunun Değerlendirilmesi kabloları, kontrol kabloları, sinyal ve telefon kabloları, a) Kaynak / kesme makinesi ve donanımının üstünde, altında ve yanındaki diğer besleme c) Bilgisayar ve diğer kontrol donanımı, b) Radyo ve televizyon vericileri ve alıcıları, e) Çevredeki insanların tıbbi aparatları, örneğin kalp pilleri ve işitme cihazları, d) Kritik güvenlik donanımı, örneğin endüstriyel donanımın korunması, f) Ölçme veya kalibrasyon için kullanılan donanım, g) Ortamdaki diğer donanımın bağışıklığı. Kullanıcı, çevrede kullanılmakta olan diğer donanımın uyumlu olmasını sağlamalıdır. Bu, ilave koruma önlemleri gerektirebilir, büyüklüğü, binanın yapısına ve binada yapılmakta olan diğer faaliyetlere göre inceleme alanı h) Kaynak / kesme işleminin gün içindeki gerçekleştirileceği zaman, göz önüne alınarak çevrenin sınırları genişletilebilir. Alanın değerlendirilmesine ek olarak cihaz kurulumlarının değerlendirilmesi de bozucu etkinin çözümü için gerekli olabilir. Gerek görülmesi durumunda, yerinde ölçümler azaltıcı önlemlerin verimliliklerini onaylamak için de kullanılabilir.
- Page 124 Güvenlik Kuralları COMPACT SMART SERIES / KOMPAKT SMART SERİSİ EMF ayrıca, kalp pilleri gibi tıbbi implantların (vücut içine yerleştirilen madde) çalışmasını bozabi- lir. Tıbbi implantları olan kişiler için koruyucu önlemler alınmalıdır. Örneğin, yoldan geçenler için erişim sınırlaması koyulabilir veya operatörler için bireysel risk değerlendirmeleri yapılabilir. Bir tıp uzmanı tarafından, tıbbi implantlari olan kullanıcılar için risk değerlendirmesi yapılıp, öneride bulunulmalıdır. • Makineyi yağmura maruz bırakmayın, üzerine su sıçramasına veya basınçlı buhar gelmesine engel olun. Koruma • Yapacağınız kaynak / kesme işlemine uygun yöntem ve makine tercihinde bulunun. • Kaynak / kesme yapacağınız malzemeye ve kalınlığına uygun akım ve / veya gerilimi seçin. Enerji Verimliliği • Kaynak / kesme yapmadan uzun süre beklenilecekse, fan makineyi soğuttuktan sonra makineyi kapatın. Akıllı fan kontrolü olan makinelerimiz kendi kendine duracaktır. • Bu cihaz evsel atık değildir. Avrupa Birliği direktifi ile ulusal yasa çerçevesinde geri dönüşüme yönlendirilmek zorundadır. Atık Prosedürü • Kullanılmış makinenizin atık yönetimi hakkında satıcınızdan ve yetkili kişilerden bilgi edinin. USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU...
-
Page 125: Tekni̇k Bi̇lgi̇ler
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Teknik Bilgiler TEKNİK BİLGİLER 1.1 Genel Açıklamalar ID 300 MK / MKW PULSE SMART, ID 400 MK / MKW PULSE SMART ağır koşullar için tasarlanmış, Pulse teknolojisine sahip üç fazlı endüstriyel invertör MIG / MAG kaynak makinesidir. Kompakt yapısı ile kolay hareket imkanı sunar. Tüm masif ve özlü teller ile mükemmel kaynak karakteristiğine sahiptir. CC / CV güç kaynağı; MIG, TIG, MMA kaynak yöntemleri ve karbon kesimini tek bir makine ile gerçekleştirmenizi sağlar. Sinerjik özelliği sayesinde tel tipi, kalınlık ve gaz tipini belirlendikten sonra kaynak akımı ve voltajı otomatik olarak ayarlanır. Klasik ve akıllı modları, kullanıcının sinerjik moda adapte olmasını kolaylaştırır. 1.2 Makine Bileşenleri Şekil 1 : ID 300 MK PULSE SMART / ID 400 MK PULSE SMART 1- Dijital Ekran Ön ve Arka Görünüm... - Page 126 Teknik Bilgiler COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Şekil 2 : ID 300 MKW PULSE SMART / ID 400 MKW PULSE SMART 1- Dijital Ekran 11- Su Ünitesi Sıcak Su Giriş Ön ve Arka Görünüm 2- Ayar Potu 12- Su Ünitesi Soğuk Su Çıkış 3- Data Soketi 14- Isıtıcı Priz Soketi...
-
Page 127: Ürün Etiketi
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Teknik Bilgiler 1.3 Ürün Etiketi www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... - Page 128 Teknik Bilgiler COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Çalışma Çevrimi Üç Fazlı Transformatör Doğrultucu Boşta Çalışma Gerilimi Sabit Akım / Sabit Voltaj CC / CV Şebeke Gerilimi ve Frekansı Doğru Akım Anma Kaynak Gerilimi MIG / MAG Kaynağı Şebekeden Çekilen Anma Akımı Şebeke Girişi-3 Fazlı Alternatif Akım Anma Kaynak Akımı Tehlikeli Ortamlarda Çalışmaya Uygun Şebekeden Çekilen Güç Koruma Sınıfı IP21 Sıcaklık (C°) Çalışma Çevrimi EN 60974-1 standardında da tanımlandığı üzere çalışma çevrim oranı 10 dakikalık bir zaman periyodunu Zaman (dak.) 6 dak. 4 dak. 6 dak.
-
Page 129: Teknik Özellikler
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Teknik Bilgiler 1.4 Teknik Özellikler Şebeke Gerilimi (3 faz - 50-60 Hz) BİRİM TEKNİK ÖZELLİKLER ID 300 MK/MKW PULSE SMART Şebekeden Çekilen Güç (%40) 14,7 Şebekeden Çekilen Akım (%40) 21,3 Kaynak Akım Ayar Sahası 50 - 300 Anma Kaynak Akımı (%40) Açık Devre Gerilimi 1078 x 528 x 962 Boyutlar (UxGxY) 1180 x 528 x 1137 Ağırlık... -
Page 130: Kurulum Bi̇lgi̇leri̇
Kurulum Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Sipariş ettiğiniz tüm malzemelerin gelmiş olduğundan emin olun. Herhangi bir malzemenin eksik veya hasarlı olması halinde derhal aldığınız yer ile temasa geçin. Standart kutu şunları içermektedir; • Ana makine ve ona bağlı şebeke kablosu • Topraklama pensesi ve kablosu • Tüp hortumu • Garanti belgesi • Kaynak teli • Kullanım kılavuzu Hasarlı teslimat halinde tutanak tutun, hasarın resmini çekin, irsaliyenin fotokopisi ile birlikte nakliyeci firmaya bildirin. Sorunun devam etmesi halinde müşteri hizmetleri ile irtibata geçin. Kaynak yapma işlemi tehlike içermektedir. Uygun çalışma koşulları sağlanmalı ve gerekli önlemler alın- Cihaz üzerindeki sembol ve anlamları; malıdır. Uzman kişiler makinede sorumlu olup, gerekli donanımları sağlamalıdır. İlgili olmayan kişiler kaynak sahasından uzak tutulmalıdır. -
Page 131: Kaynak Bağlantıları
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kurulum Bilgileri 2.3 Kaynak Bağlantıları 2.3.1 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. • Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağlanmalıdır. Sarı/Yeşil renkte ve ile işaretlenmiş... -
Page 132: Su Soğutma Ünitesi
Kurulum Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Su soğutma ünitesi torcu soğutmak için kullanılan radyatör, fan, pompa soğutma sıvısı deposundan oluşan bir 2.3.4 Su Soğutma Ünitesi kapalı devre sistemidir. • Ara paketin soğuk (mavi) su hortumunu su soğutma sistemi üzerindeki soğuk su çıkışına, sıcak (kırmızı) su hortumunu su soğutma sistemi üzerindeki sıcak su girişine bağlayın. • Magmaweld kaynak makineleri, en iyi performansı verecek şekilde üretilmiş Magmaweld soğutma sıvısı ile beraber gelir. Soğutma sıvısının eksilmesi durumunda soğutma sıvısı deposu kapağını açıp, çalışma ortamının sıcaklığına uygun Magmaweld soğutma sıvısı ilave edin. Soğutma sıvısı ünitenin ön panelinde gösterilen minimum ve maksimum değerleri içerisinde olmalıdır. • Farklı soğutma sıvısı ya da su eklenmemelidir. Farklı sıvı eklentileri kimyasal tepkimelere ya da farklı problemlere neden olabilir. • Farklı sıvı eklentisi yapılması durumunda ortaya çıkabilecek risklerden Magmaweld sorumlu değildir. Magmaweld soğutma sıvısına farklı soğutma sıvısı ya da su eklentisi yapılması durumunda tüm garanti hükümleri geçersiz olacaktır. • Farklı marka soğutma sıvısı kullanılmak istenirse soğutma sıvısı deposunun içerisi tamamıyla boş olmalı, içerisinde herhangi bir kalıntı ya da sıvı kalmamalıdır. • Su soğutma ünitelerinin, Magma Mekatronik Makine Sanayi ve Ticaret. A.Ş. firması kaynak makinaları haricinde kullanılması uygun değildir. Su soğutma üniteleri, harici besleme ile çalıştırılamaz. USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... -
Page 133: Kullanim Bi̇lgi̇leri̇
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri KULLANIM BİLGİLERİ 3.1 Tel Sürme Ünitesindeki Ayarlar Butona basılı tutulduğu sürece tel sürülür, gaz ventili çalışmaz. Bu butonu teli torca sürmek için kullanabilirsiniz. 1-) SERBEST TEL Butona basılı tutulduğu sürece gaz akışı sağlanır, tel sürme çalışmaz. Bu butonu gaz değişikliğinden sonra 2-) SERBEST GAZ kullanabilirsiniz. Kaynak yöntemi seçimi yapılır. Butona her basışta ilgili sütunda satırlar arası geçiş sağlanır. Kaynak yöntemi seçili 3-) KAYNAK YÖNTEMİ SEÇİMİ olduğunda ilgili led yanacaktır. • MIG/MAG Ayar Aralığı • Pulse MIG/MAG Pulse kaynak yöntemi sadece Pulse içeren modellerde bulunur. Pulse olmayan modellerde bu •... - Page 134 Kullanım Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Tel tipi seçimi yapılır. Kullanılacak olan tel tipi doğru olarak seçilmelidir. Butona her basışta ilgili sütunda 4-) TEL TİPİ SEÇİMİ satırlar arası geçiş sağlanır. Tel tipi seçili olduğunda ilgili led yanacaktır. • Steel • AlMg Ayar Aralığı • FCW • AlSi • FCW-M • CuSi • CrNi • CuAl Tel çapı seçimi yapılır. Kullanılacak olan tel çapı doğru olarak seçilmelidir. Butona her basışta ilgili sütunda 5-) TEL ÇAPI SEÇİMİ satırlar arası geçiş sağlanır. Tel çapı seçili olduğunda ilgili led yanacaktır. • 0.6 - 2.4 mm Ayar Aralığı...
-
Page 135: Kullanıcı Arayüzü
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri 3.2 Kullanıcı Arayüzü Menü içeriğini, hata mesajlarını, seçilen moda bağlı olarak boşta/yük anında tel hızı ve kaynak akımı, kalınlık değe- 1-) SOL DİJİTAL EKRAN rini gösterir. Tüm parametreler dijital ekran üzerinden görülmektedir. Sinerjik Mod Kaynak set akım Kaynak akımı Yükte Boşta Kaynak set akım Kaynak akımı Tel hızı Kaynak akımı Akıllı Mod Klasik Mod Fonksiyonların ayar parametrelerini ve seçilen moda bağlı olarak boşta veya yük anında kaynak voltajını gösterir. 2-) SAĞ DİJİTAL EKRAN Sinerjik Mod Kaynak set volt Kaynak voltajı... - Page 136 Kullanım Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kaynak modu seçimi yapılır. Butona her basışta ilgili sütunda satırlar arası geçiş sağlanır. 3-) KAYNAK MODU SEÇİMİ Kaynak modu seçili olduğunda ilgili led yanacaktır. • Klasik Mod Ayar Aralığı • Akıllı Mod • Sinerjik Mod Yöntem sekmesinden yaptığınız seçim kaynak modu seçeneklerinde farklılaşma oluşturur. Kaynak yöntemi olarak MIG/MAG kaynak yöntemi seçildiğinde modlar şu şekildedir: Seçili iken tel hızı ve kaynak vol- Seçili iken tel tipi, tel çapı, gaz Seçili iken tel tipi, tel çapı, gaz...
- Page 137 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri Pot (4) sağa sola çevrilerek ayar yapılır. 4-) AYAR POTU • MMA kaynak yöntemi seçili olduğunda pot ile akım ayarı yapılır. • Lift TIG kaynak yöntemi seçili olduğunda pot ile akım ayarı yapılır • Klasik mod seçili olduğunda pot ile tel hızı ayarlanır. • Akıllı mod seçili olduğunda pot ile akım ayarlanır, ayarlanan akıma karşı voltaj otomatik olarak hesaplanır. • Sinerjik mod seçili olduğunda pot ile kaynatılacak malzemenin kalınlığı seçilir, ayarlanan kalınlığa göre voltaj otomatik olarak hesaplanır. • Butona (6) basılıp fonksiyonlar kısmına geçildiğinde ilgili fonksiyonda kayıt yapmak için pota bir kez basıp diğer fonksiyona geçiş yapmanız gerekmektedir. Ön gaz (PrE) fonksiyonu seçili olsun; (5) pot ile ayar yapıldıktan sonra bu değer kaydedilmek istenirse (4) pota bir Örneğin ;...
- Page 138 Kullanım Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Metod seçili olduğunda kaynak yapılacak süre ayarlanır. Kaynak Süresi • 0.2 - 9.9 sn. Ayar Aralığı Metod seçili olduğunda kaynak yapılmayacak süre ayarlanır. Boşluk Süresi • 0.0 - 9.9 sn. Ayar Aralığı Soft start ayarı yapılır. Soft Start • On - Off Ayar Aralığı Kaynağa ilk başlarken tel hızı düşük hızdan ayarlanan hıza yavaş yavaş yükselir. Bu sayede kaynak başlangıcında vuruntular ve sıçrantılar engellenir. Krater fonksiyonu ayarı yapılır. Krater • On - Off Ayar Aralığı Kaynak bitiminde oluşacak çatlamaları engellemek için yapılan dolgu işlemidir. Krater aktif olduğunda kaynak bitiminde kaynak akımı belirli bir lineerlikle düşürülüp kaynak...
- Page 139 COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri Tetik modu seçimi için kullanılır. Butona (8) her basışta diğer tetik moduna geçiş yapılır. 8-) TETİK MODU SEÇİMİ • 2 Tetik Ayar Aralığı • 4 Tetik • Metod 2 TETİK MODU: Torç tetiğine basıldığında kaynak başlar ve kaynak bitinceye kadar tetiğe basılı tutulur. Tetiğe Basın Tetiğe Basılı...
-
Page 140: Uzaktan Kontrol
Kullanım Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 3.3 Uzaktan Kontrol Uygun özelliklerde bir torç ve konnektör ile kaynak akımınızı (tel hızınızı) / kaynak voltajınızı makinenizin yanına gitmeden torç üzerinden de değiştirebilirsiniz. Uzaktan kumandalı torç soketi bağlantısını yapmanız gerekmektedir. Soket bağlantıları aşağıda belirtilmiştir : Uzaktan Kumandalı Torç Soketi Önden Görünümü TORÇ KUMANDA - KAHVE TORÇ KUMANDA - SİYAH TORÇ KUMANDA - KIRMIZI TORÇ KUMANDA - BEYAZ TORÇ KUMANDA - YEŞİL Tuş... -
Page 141: Ark Boyu Ayarı (Arc)
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri 3.4 Ark Boyu Ayarı (ArC) Voltaj ayar düğmesine 3 saniye basılı tutulduğunda ark boyu fonksiyonu aktif olacaktır. Fabrika ayarı 0.0 dır. Mevcut butonu sağa sola çevirerek +7/-7 aralığında ark boyu ayarını değiştirebilirsiniz. +7 ye doğru yapılan değişimde tel kontak memeye yaklaşır, ark boyu uzar. -7 ye doğru yapılan değişimde tel kaynak metaline yaklaşır, ark boyu kısalır. İstenilen ayar yapıldıktan sonra mevcut butona bir kez basılarak ayardan çıkış sağlanır. 3.5 MIG Eğrisi Set Volt Krater Açık... -
Page 142: Şebekeye Bağlama
Kullanım Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Seçilen moda bağlı olarak tel hızı ve kaynak set akım 3.6 Şebekeye Bağlama Yaptığınız kaynak tipine uygun ayarı pot yardımı ile yapılır. Pot sağa sola çevrilerek olarak kutup bağlantılarını yapınız. ayar gerçekleştirilir. • Açma / kapama anahtarı ile makineyi çalıştırın. • Fan sesini duyduktan ve şebeke lambasının yandığını gördükten sonra açma / kapama anahtarını tekrar kapalı konumuna getirerek makineyi kapatın. 3.7 Tel Sürme Makarasının Seçimi ve Değişimi • T el sürme bölümünün kapağını açtığınızda yan tarafta bulunan buton ile serbest gaz ve tel ayarı yapabilirsiniz. Tel sürme bölümünde 4 makaralı enkoder yapılı sürme sistemini göreceksiniz. 4 WD sistem yapısı sayesinde tel mekanik olarak 4 makaraya birden uygulanan güç ile sürülür. Motor ısınması, sürtünmelerin artması gibi olumsuzluklarda bile tel sürme hızı değişmez. Ark stabilitesi mükemmeldir. Makine enerjilendiği anda içeride bulunan led aktif olacak, makara değişimi yaparken kolaylık sağlayacaktır. 1- Motor 2- Euro Konnektör 3- Baskı Ayar Vidası... -
Page 143: Tel Sepetini Yerleştirme Ve Teli Sürme
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri • K ullanacağınız makarayı tel sürme makarasının iç kısmındaki boşluklar tel sürme gövdesindeki çıkıntılarla üst üste gelecek şekilde yerleştirin. Sağa veya sola çevirip kilitleme sesinin geldiğinden ve tel sürme makaralarının yerine oturduğundan emin olun. Daha sonra baskı makaralarını indirin ve baskı makarası kolunu kaldırarak baskı makarasının üzerine kilitleyin. Şekil 5 : Tel Sürme Makaralarının Çıkartılması Şekil 6 : Tel Sürme Makaralarının Yerleştirilmesi 3.8 Tel Makarasını Yerleştirme ve Teli Sürme • Tel taşıma sisteminin vidasını çevirerek çıkartın. Kaynak teli makarasını tel taşıma sistemi miline geçirin ve vidayı tekrardan sıkın. -
Page 144: Gaz Debisini Ayarlama
Kullanım Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ • Baskı ayar vidalarını kendinize doğru çekip makaralar üzerindeki baskıyı boşaltın . • Açma / Kapama anahtarını “1” konumuna getirerek makineyi çalıştırın . • Nozul ve kontak memeyi çıkarıp tel torç ucundan çıkana kadar tetiğe basın, bu arada kaynak teli makarasının rahat döndüğünü gözlemleyin, tetiği birkaç kere basıp bırakarak sarımda herhangi bir gevşeme olup olmadığını kontrol edin . • T el torç ucundan çıkınca nozulu ve kontak memeyi torca geri takın . • T eli iletken olmayan bir malzeme üzerine, örneğin tahta, üzerine sürerek uygun tel baskı ayarını yapın ve tel ucunu kesin . TAHTA Baskı ayar vidasını gereğinden fazla sıkılması, gevşek bırakılması ya da yanlış tel sürme A: Uygun tel baskısı ve kanal ölçüsü. makarası kullanılması durumlarında aşağıda görülen etkiler gerçekleşir. -
Page 145: Makine Özellikleri
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Kullanım Bilgileri 3.10 Makine Özellikleri • MIG,MMA ve TIG kaynağı imkanı verir. CC/CV Yapı • Y apılan işlerin kaydedilmesini sağlayan 3 adet iş hafızası vardır. Hafıza • K lasik, akıllı ve sinerjik MIG / MAG modları ile kullanıcı dostu bir çalışma sağlar. Kullanım Fonksiyonları Çeşitliliği • T el hızını yavaş yavaş arttırarak vuruntulu ve sıçrantılı başlangıç oluşumunu engeller. Soft Start • A kıllı performans kontrolü sayesinde makinenin kaynak parametrelerini sürekli takip ederek analiz eder. Smart Performance • Z orunlu şartların oluşması durumunda, makine ömrünü uzatmak ve arızalara karşı korumak amaçlı kendini korumaya alır. • B u koruma makine paneli üzerinde termik led uyarısı ile gösterilir. -
Page 146: Bakim Ve Ariza Bi̇lgi̇leri̇
Bakım ve Arıza Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ BAKIM VE ARIZA BİLGİLERİ • M akineye yapılacak bakım ve onarımların mutlaka yetkin kişiler tarafından yapılması gerekmektedir. Yetkisiz kişiler tarafından yapılacak müdahaleler sonucu oluşacak kazalardan firmamız sorumlu değildir. • O narım esnasında kullanılacak parçaları yetkili servislerimizden temin edebilirsiniz. Orijinal yedek parça kullanımı makinenizin ömrünü uzatacağı gibi performans kayıplarını engeller. • H er zaman üreticiye veya üretici tarafından belirtilen yetkili bir servise başvurun. • G aranti süresi içerisinde üretici tarafından yetkilendirilmemiş herhangi bir girişiminde tüm garanti hükümleri geçersiz olacaktır. • G eçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka uyunuz. • T amir için makinenin herhangi bir işlem yapılmadan önce, makinenin elektrik fişini şebekeden ayırınız ve kondansatörlerin boşalması için 10 saniye bekleyiniz. 4.1 Bakım Günlük Bakım • T el Sürme Mekanizması temiz tutulmalı ve makara yüzeyleri kesinlikle... -
Page 147: Hata Giderme
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Bakım ve Arıza Bilgileri 4.2 Hata Giderme Aşağıdaki tablolarda karşılaşılan olası hatalar ve çözüm önerileri bulunmaktadır. • Elektronik kart arızalı • Yetkili servis ile iletişime geçiniz Arıza Neden Çözüm • Makinenin elektriğe bağlı • Makinenin elektrik bağlantısı sorunlu olduğundan emin olunuz • Şebeke bağlantılarının doğru Makine çalışmıyor • Şebeke bağlantıları hatalı olduğunu kontrol ediniz • Şebeke besleme sigortası hatalı veya • Şebeke besleme sigortalarını, şebeke şebeke kablosu hasarlı kablosunu ve fişini kontrol ediniz • Açma/ kapama anahtarı doğru • Açma/ kapama anahtarını kontrol çalışmıyor ediniz Tel sürme motoru çalışmıyor • Elektronik kart arızalı • Yetkili servis ile iletişime geçiniz • Tel sürme makaraları tel çapına • Uygun tel sürme makarası seçiniz uygun seçilmemiş... -
Page 148: Hata Kodları
Bakım ve Arıza Bilgileri COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 4.3 Hata Kodları Hata Kodu Hata Neden Çözüm Haberleşme • Makine içerisinde farklı noktalarda • Yetkili servis ile iletişime geçiniz Hatası sorun olabilir • Bir süre bekleyerek makinenin • Makinenizin devrede kalma oranı soğumasını sağlayınız. Arıza ortadan aşılmış olabilir kalkıyor ise daha düşük amper değerlerinde kullanmaya çalışınız • Fanın çalışıp çalışmadığını göz ile Termal kontrol ediniz. • Fan çalışmıyor olabilir Koruma Çalışmaması durumunda yetkili... -
Page 149: Yedek Parça Listeleri Ekler
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Ekler EKLER 5.1 Yedek Parça Listeleri Güç Kaynağı Potans Düğmesi A229500001 TANIM MALZEME KODU Konnektör A378000103 Şalter Düğmesi A308900004 Kaynak Prizi A377900106 Elektronik Kart E121A-2 K405000230 Elektronik Kart E206A-CNT3P K405000324 Elektronik Kart E206A-1 K405000253 Elektronik Kart E202A-FLT4 K405000254 Elektronik Kart Rs Filtre K405000262... - Page 150 Ekler COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Soğutma Ünitesi Su Deposu A249000005 TANIM MALZEME KODU Quick Kaplin - Kırmızı A245700003 Quick Kaplin - Mavi A245700002 Su Pompası A240000006 A250001126 Radyatör A260000010 Cam Sigorta Yuvası A300190001 Cam Sigorta Hızlı A300101011 USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU...
-
Page 151: Blok Diyagram
COMPACT SMART SERIES / KOMPAKT SMART SERİSİ Ekler 5.2 Blok Diyagram Kaynak Torç Kontrol Hattı Kontrol Hattı www.magmaweld.com USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU... -
Page 152: Su Ünitesi Devre Şeması

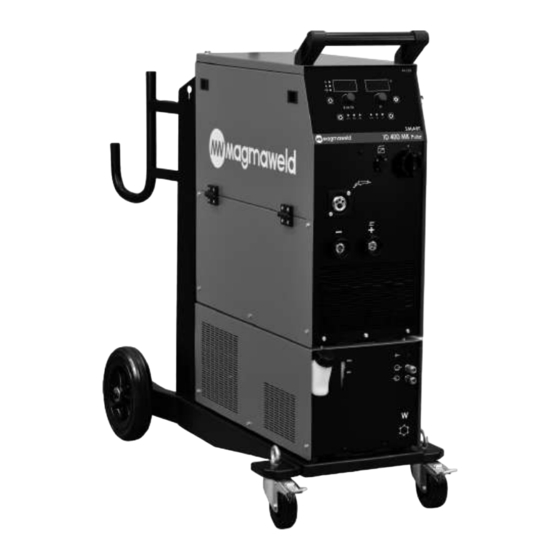

Ekler COMPACT SMART SERIES / KOMPAKT SMART SERİSİ 5.3 Su Ünitesi Devre Şeması USER MANUAL | MANUEL D’UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU www.magmaweld.com... - Page 155 YETKİLİ SERVİSLER MERKEZ SERVİS Organize Sanayi Bölgesi, 5. Kısım 45030 MANİSA Telefon : 444 93 53 E-Posta : info@magmaweld.com YETKİLİ SERVİSLER Güncel servis listemiz için www.magmaweld.com.tr/servis-listesi web sitemizi ziyaret ediniz.
- Page 156 Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa, TÜRKİYE Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. T: (236) 226 27 00 F: (236) 226 27 28 01.03.2022 UM_IDMKWPS300400_032022_032022_001_156 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
