- Page 1 USER MANUAL KULLANIM KILAVUZU ID 250E DC INVERTER ARC WELDING MACHINE KAYNAK İNVERTÖRÜ (+90) 444 93 53 magmaweld.com info@magmaweld.com (+90) 538 927 12 62...
- Page 2 Customer Service / Müşteri Hizmetleri: (+90) 444 93 53 E-Mail / E-Posta: info@magmaweld.com Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa / TURKEY All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without the prior written authorisation of Magma Mekatronik Makine Sanayi ve Ticaret A.Ş.
-
Page 3: Table Of Contents
ID 250E Contents CONTENTS SAFETY PRECAUTIONS TECHNICAL INFORMATION General Information Machine Components Product Label Technical Data Accessories INSTALLATION Delivery Control Installation And Operation Recommendations Mains Plug Connection Connections For MMA Welding Connections For Touch-Scratch TIG Welding Connecting To The Mains... -
Page 4: Safety Precautions 4 Tr
Safety Precautions ID 250E SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! Explanation Of Safety • Safety symbols found in the manual are used to identify potential hazards. Information • When any one of the safety symbols are seen in this manual, it must be understood that there is a risk of injury and the following instructions should be read carefully to avoid potential hazards. - Page 5 ID 250E Safety Precautions Moving Parts May • Keep away from the moving parts. Cause Injuries • Keep all protective devices such as covers, panels, flaps, etc., of machinery and equipment closed and in locked position. • Wear metal toe shoes against the possibility of heavy objects falling on to your feet.
- Page 6 Safety Precautions ID 250E Welding Wires Can • Do not point the torch towards any part of the body, other persons, or any metal while unwrap ping Cause Injuries the welding wire. • When welding wire is run manually from the roller especially in thin diameters the wire can slip out of your hand, like a spring or can cause damage to you or other people around, therefore you must protect your eyes and face while working on this.
- Page 7 ID 250E Safety Precautions • Always use handles or carrying rings when relocating the power-supply sources. • Never pull from torches, cables or hoses. Be absolutely sure to carry gas cylinders separately. • Remove all interconnections before transporting the welding and cutting equipment, each being separately, lift and transport small ones using its handles, and the big ones from its handling rings or by using appropriate haulage equipment, such as forklifts.
- Page 8 Safety Precautions ID 250E Evaluation Of Electromagnetic According to article 5.2 of IEC 60974-9; Suitability Of The Before installing the welding and cutting equipment, the person in charge of the operation and/or the Work Area user must conduct an inspection of possible electromagnetic interference in the environment. Aspects indicated below has to be taken into consideration;...
- Page 9 ID 250E Safety Precautions Arc Welding May Cause The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). Electromagnetic All welders must follow the following procedures to minimize the risk of exposure to EMF from the Field (EMF) welding circuit;...
-
Page 10: Technical Information

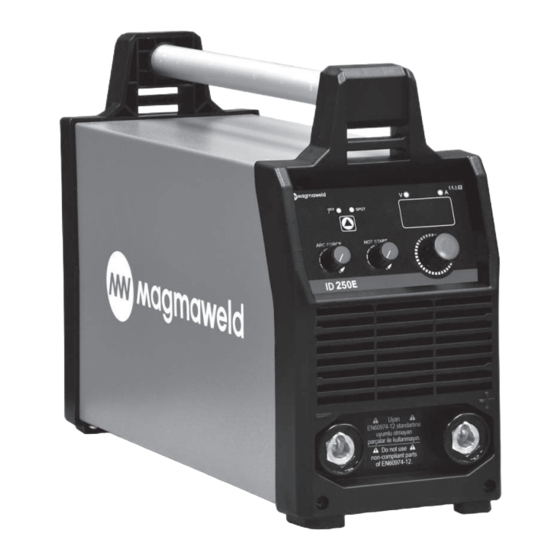

Technical Information ID 250E TECHNICAL INFORMATION 1.1 General Information ID 250 E is an inverter type portable, tri-phase (400VAC 50-60Hz) DC MMA welding machine designed to weld stick electrodes up to 5.0 mm designed regarding for the related phase-notr voltage. Must be used at 3 phase, 4 wire and notr grounded systems. Due to descending characteristics of the inverter technology it provides stable arc and good re-striking performance. -
Page 11: Product Label
ID 250E Technical Information 1.3 Product Label Three Phase Transformer Rectifier Duty Cycle Open Circuit Voltage TIG Welding Line Voltage and Frequency Descending Characteristic Rated Welding Voltage Direct Current Input Current Manual Metal Arc Welding Rated Welding Current Mains Input-3 Phase Alternating Current... -
Page 12: Technical Data
Technical Information ID 250E 1.4 Technical Data TECHNICAL DATA UNIT VALUE Line Voltage (3 faz - 50-60 Hz) Input Power TIG (%35) Input Power MMA (%35) Input Current TIG (%35) 13,8 Input Current MMA (%35) 18,8 Power Factor 0,65 Open Circuit Voltage... -
Page 13: Installation
ID 250E Installation INSTALLATION 2.1 Delivery Control To unpack your purchased welding machine to comply with the truck transport regulations, first tear the cutter, then cut the ring and lift the machine down the pallet to comply with the truck transport regulations. Make sure you receive your order in full. If any material is missing or damaged, contact your place of purchase immediately. -
Page 14: Mains Plug Connection
Installation ID 250E 2.3 Mains Plug Connection For your safety, never use the mains cable of the machine without a plug. • Since mains connection sockets may vary from factory to factory, an appropriate plug must be installed o the builtin mains cable of the machine by qualified ele- ctricians. -
Page 15: Connecting To The Mains
ID 250E Installation 2.6 Connecting To The Mains When inserting the plug into the wall socket, the machine Make sure it is in the “0” position. • Check the 3-phase with a voltmeter before connecting the machine to the mains. After detecting that each phase is 400V (±... -
Page 16: Operation
Operation ID 250E OPERATION 3.1 User Interface Current Adjustment Knob İs used for adjusting the welding current a range of 5-250A. Current Display Displays the welding current during welding, displays the adjusted current when the machine doesn’t weld. Voltage Display Displays the open circuit voltage and the welding voltage during welding. -
Page 17: Mma Welding
ID 250E Operation 3.2 MMA Welding • Push the welding mode selection button (10) for selecting the stick electrode welding mode. Stick electrode welding LED (13) ligths. • Adjust the current via current adjustment konb (7). • Below table can be used as a rough reference for mild steel electrodes. For exact parameters, please refer to the electrode manufacturer’s recommen- dations. -
Page 18: Maintenance And Service
Maintenance And Service ID 250E MAINTENANCE AND SERVICE • Strictly follow the instructions contained in safety rules while servicing the machine. • Before removing any screw on the machine for maintenance, power supply must be disconnected from the electric lines and enough time should be allowed for capacitor discharging. -
Page 19: Maintenance
ID 250E Maintenance And Service 4.2 Error Codes It gives an error message when the mains voltage is wrong or thermal. If you do not want the welding performance to be affected during installation, the parameters such as wire diameter, torch, consumables used in the torch, wire type, wire diameter and gas type should be considered. -
Page 20: Annex 1 - Spare Parts
Annex 1 - Spare Parts ID 250E ANNEX 1 - SPARE PARTS USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... -
Page 21: Annex 2 - Spare Parts List
ID 250E Annex 2 - Spare Parts List ANNEX 2 - SPARE PARTS LIST DEFINITION MATERIAL CODE Elektronic Card E202A-12 K405000137 Elektronic Card E202A-3 K405000151 Elektronic Card E202A-4B K405000196 Elektronic Card E202A-7A 250E K405000246 Elektronic Card E202A-FLT5PFC K405000227 Elektronic Card E110A-3... -
Page 22: Annex 3 - Electrical Diagram
Annex 3 - Electrical Diagram ID 250E ANNEX 3 - ELECTRICAL DIAGRAM USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... - Page 23 ID 250E İçindekiler İÇİNDEKİLER GÜVENLİK KURALLARI TEKNİK BİLGİLER Genel Açıklamalar Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar KURULUM BİLGİLERİ Teslim Alırken Dikkat Edilecek Hususlar Kurulum ve Çalışma Tavsiyeleri Elektrik Fişi Bağlantısı Örtülü Elektrod Kaynağı İçin Bağlantılar Temaslı TIG Kaynağı İçin Bağlantılar Şebekeye Bağlama...
-
Page 24: Güvenli̇k Kurallari Tr
Güvenlik Kuralları ID 250E GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! Güvenlik Bilgilerinin • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. Tanımlanması • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası... - Page 25 ID 250E Güvenlik Kuralları Hareketli Parçalar Yaralanmalara • Hareket halinde olan nesnelerden uzak durun. Yol Açabilir • Makine ve cihazlara ait tüm kapak, panel, kapı, vb. koruyucuları kapalı ve kilitli tutun. • Ağır cisimlerin düşme olasılığına karşı metal burunlu ayakkabı giyin.
- Page 26 Güvenlik Kuralları ID 250E Kaynak Teli Yaralanmalara • Kaynak teli sargısını boşaltırken torcu vücudun herhangi bir bölümüne, diğer kişilere ya da herhangi Yol Açabilir bir metale doğru tutmayın. • Kaynak telini makaradan elle açarken -özellikle ince çaplarda - tel, bir yay gibi elinizden fırlayabilir, size veya çevrenizdeki diğer kişilere zarar verebilir, bu işlemi yaparken özellikle gözlerinizi ve yüzünü-...
- Page 27 ID 250E Güvenlik Kuralları • Gerekli taşıma koşullarının sağlanması için Uluslararası Çalışma Örgütünün taşıma ağırlığı ile ilgili kurallarını ve ülkenizde var olan taşıma yönetmeliklerini göz önünde bulundurunuz . • Güç kaynağının yerini değiştirirken her zaman tutamakları veya taşıma halkalarını kullanın. Asla torç, kablo veya hortumlardan çekmeyin.
- Page 28 Güvenlik Kuralları ID 250E Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; Kaynak ve Kesme donanımı tesis etmeden önce, işletme yetkilisi ve/veya kullanıcı, çevredeki olası Elektromanyetik Uygunluğunun elektromanyetik Değerlendirilmesi parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önünde bulundurulmalıdır; a) Kaynak makinesi ve donanımının üstünde, altında ve yanındaki diğer besleme kabloları, kontrol kabloları, sinyal ve telefon kabloları,...
- Page 29 ID 250E Güvenlik Kuralları Ark Kaynağı Herhangi bir iletken üzerinden geçen elektrik akımı, bölgesel elektrik ve manyetik alanlar (EMF) Elektronmanyetik oluşturur. Alana (EMF) Neden Olabilir Bütün kaynakçılar, kaynak devresinden gelen EMF’ye maruz kalmanın sebep olduğu riski en aza indirmek için aşağıdaki prosedürleri uygulamalıdır;...
-
Page 30: Tekni̇k Bi̇lgi̇ler
Teknik Bilgiler ID 250E TEKNİK BİLGİLER 1.1 Genel Açıklamalar ID 250 E, 3 faz 400 VAC 50-60 Hz gerilimi ile çalışan, doğru akım çıkışlı, kolay taşınabilir, trifaze invertör teknolojisi ile üretilmiş, 5.0 mm ye kadar örtülü elektrod yakabilen bir kaynak makinesidir. Invertör teknolojisinin düşey kaynak karakteristiği ile optimizasyonu neticesinde, kararlı ark ve iyi bir yeniden tutuşma performansı... -
Page 31: Ürün Etiketi
Teknik Bilgiler ID 250E 1.3 Ürün Etiketi Üç Fazlı Transformatör Doğrultucu Çalışma Çevrimi Boşta Çalışma Gerilimi TIG Kaynağı Şebeke Gerilimi ve Frekansı Düşey Karakteristik Anma Kaynak Gerilimi Doğru Akım Şebekeden Çekilen Anma Akımı Örtülü Elektrod Kaynağı Anma Kaynak Akımı Şebeke Girişi-3 Fazlı Alternatif Akım IP21S Koruma Sınıfı... -
Page 32: Teknik Özellikler
Teknik Bilgiler ID 250E 1.4 Teknik Özellikler TEKNİK ÖZELLİKLER BİRİM DEĞER Şebeke Gerilimi (3 faz - 50-60 Hz) Şebekeden Çekilen Güç TIG (%35) Şebekeden Çekilen Güç Örtülü Elektrod (%35) Şebekeden Çekilen Akım TIG (%35) 13,8 Şebekeden Çekilen Akım Örtülü Elektrod (%35) 18,8 Güç... -
Page 33: Kurulum Bi̇lgi̇leri̇
ID 250E Kurulum Bilgileri KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Satın aldığınız kaynak makinesini forkliftle taşıma kurallarına uyacak şekilde ambalajından çıkartmak için önce şirinki yırtın, ardından çemberi kesin ve makineyi forkliftle taşıma kurallarına uyacak şekilde kaldırarak paletin üzerinden indirin. Siparişinizi eksiksiz teslim aldığınızdan emin olunuz . -
Page 34: Elektrik Fişi Bağlantısı
Kurulum Bilgileri ID 250E 2.3 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. • Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağ- lanmalıdır (Şekil 3). Sarı/Yeşil renkte ve ile işaretlenmiş... -
Page 35: Şebekeye Bağlama
ID 250E Kurulum Bilgileri 2.6 Şebekeye Bağlama Fişi prize takarken, makinenin açma kapama anahtarının “0” konumunda olduğundan emin olun. • Makineyi şebekeye bağlamadan önce 3 fazı bir voltmetre ile kontrol edin. Her faz arasının 400V (±40V) olduğunu tespit ettikten sonra fişi prize takın. -
Page 36: Kullanim Bi̇lgi̇leri̇
Kullanım Bilgileri ID 250E KULLANIM BİLGİLERİ 3.1 Kontrol Paneli Akım Ayar Düğmesi Kaynak akımı 5-400A aralığında ayarlanır. Akım Göstergesi Makine kaynak yaparken kaynak akımını, onun dışında ayarlanan kaynak akımını gösterir. Voltaj Göstergesi Makine kaynak yaparken kaynak voltajını, onun dışında boşta çalışma gerilimini gösterir. -
Page 37: Örtülü Elektrod Kaynağı
ID 250E Kullanım Bilgileri 3.2 Örtülü Elektrod Kaynağı • Kaynak modu seçim düğmesi (12) ile örtülü elektrod kaynağı modlarından (rutil, bazik, selülozik) birini seçin. Seçtiğiniz örtülü elektrod kaynağı modunun LEDi yanacaktır. • Akım ayar düğmesi (7) ile kaynak akımını ayarlayın. -
Page 38: Bakim Ve Ariza Bi̇lgi̇leri̇
Bakım ve Arıza Bilgileri ID 250E BAKIM VE ARIZA BİLGİLERİ • Geçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka okuyunuz. • Tamir için makinenin herhangi bir civatasını sökmeden önce, makinenin elektrik fişini şebekeden ayırınız ve kondan- satörlerin boşalması için 10 saniye bekleyiniz. -
Page 39: Bakım
ID 250E Bakım ve Arıza Bilgileri 4.2 Hata Kodları Şebeke voltajı yanlış olduğunda ya da termik oladuğunda hata mesajı verir. Kurulum sırasında kaynak performansının etkilenmemesini istiyorsanız, makaraların tel çapına, torca, torca kullanılan sarflara, tel tipi, tel çapı ve gaz tipi gibi parametrelere dikkat edilmelidir. -
Page 40: Ek 1 - Yedek Parçalari
Ek 1 - Yedek Parçaları ID 250E EK 1 - YEDEK PARÇALARI USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... -
Page 41: Ek 2 - Yedek Parça Li̇stesi̇
ID 250E Ek 2 - Yedek Parça Listesi EK 2 - YEDEK PARÇA LİSTESİ TANIM MALZEME KODU Elektronik Kart E202A-12 K405000137 Elektronik Kart E202A-3 K405000151 Elektronik Kart E202A-4B K405000196 Elektronik Kart E202A-7A 250E K405000246 Elektronik Kart E202A-FLT5PFC K405000227 Elektronik Kart E110A-3 K405000193 Şok Bobin... -
Page 42: Ek 3 - Devre Şemasi
Ek 3 - Devre Şeması ID 250E EK 3 - DEVRE ŞEMASI USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... - Page 43 YETKİLİ SERVİSLER Güncel serv s l stem z ç n www.magmaweld.com web s tem z z yaret ed n z.
- Page 44 İMALATÇI FİRMA Organize Sanayi Bölgesi 5. Kısım Yalçın Özaras Caddesi No: 1 45030, MANİSA, Türkiye T: (+90) 236 226 27 28 Made in TÜRKİYE 10.06.2020 UM_IDE250_102015_062020_001_44 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
