Warnhinweise sind in dieser Betriebsanleitung nach folgendem Schema gegliedert: WARNUNG Art und Quelle der Gefahr! Mögliche Folgen. Maßnahmen zur Vermeidung der Gefahr. Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem gefahrenspezifischen Symbol gekennzeichnet. 150646 / 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-04-de-17/06/2009 8570/11, 8570/12...

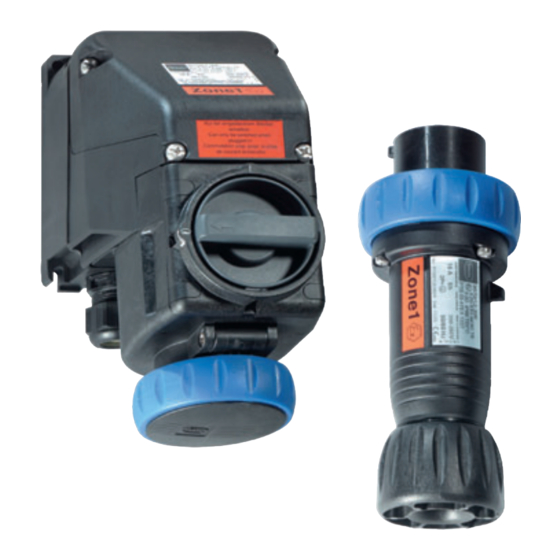

Technische Daten Technische Daten Steckdose 8570/11 (16 A) Explosionsschutz Gasexplosionsschutz ATEX E II 2 G Ex de IIC T6 Sonderausführung mit eigensicheren Hilfskontakten E II 2 G Ex de [ia] IIC T6 IECEx Ex de IIC T6 Ex de [ia] IIC T6...
Page 8
1 x M 25 x 1,5 Klemmbereich 7 mm ... 17 mm Kabeldurchmesser Sonderausführung Anordunung der Kabel- und Leitungseinführungen an der Ober- oder Rückseite. 1 x M 25 Leitungseinführung aus Metall (siehe R. STAHL Katalog, Kapitel 12). Gewicht 8570/11-3 1,12 kg 8570/11-4...
Page 9
Technische Daten Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 10338E00 10333E00 8570/11-3.. 8570/11-4.. und 8570/11-5.. 8570/12-3.. 43,5 16 A, 2 P + ¿ 8570/12-4.. 16 A, 3 P + ¿ 8570/12-5.. 56,5 16 A, 3 P + N + ¿...
Page 10
3 P + N + ¿ 06190E00 06555E00 06556E00 8570/11-3.. 8570/11-4.. 8570/11-5.. Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6 h - Stellung (Ansicht von der Vorderseite der Kragensteckdose auf die Kontaktbuchsen) Wandsteckdose, Stecker 150646 / 8570601300 8570/11, 8570/12 S-BA-8570/11/12-04-de-17/06/2009...
Transport, Lagerung und Entsorgung Transport Erschütterungsfrei in Originalkarton, nicht stürzen, vorsichtig handhaben. Lagerung Trocken in Originalverpackung lagern. Lagertemperatur: - 55 °C ... + 80 °C Entsorgung Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen sicherstellen. 150646 / 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-04-de-17/06/2009 8570/11, 8570/12...
Montage Montage 7.1 Montage Wandsteckdose Typ 8570/11-... Bei freier Witterung das Gehäuse mit Schutzdach oder -wand ausrüsten. Gebrauchslage: Klappdeckel nach unten, Anschlussraum nach oben Wandsteckdose mit vier Schrauben in senkrechter Gebrauchslage an einer ebenen Wand befestigen. Die Befestigungsbohrungen sind als Langlöcher ausgebildet. Dadurch ist ein vertikaler und horizontaler Montageausgleich möglich.
Leiterisolation muss bis an die Klemme heranreichen. Leiter darf beim Abisolieren nicht beschädigt (z.B. eingekerbt) werden. Grundsätzlich Schutzleiter anschließen. 8.1 Installation Wandsteckdose Typ 8570/11 Unter eine Anschlussklemme können zwei Leiter installiert werden. Leitermaterial und Leiterquerschnitt müssen dann gleich sein. Die Leiter können ohne besondere vorbereitende Maßnahmen angeschlossen werden.
Page 14
Die abisolierten Leitungsenden müssen sich vollständig unter der Klemme befinden. Zugentlastung zurückschwenken und auf Leitung montieren. Klemmstelle darf nicht unter Zug stehen. Steckergehäuse festschrauben (Anzugsdrehmoment: siehe Kapitel 5, „Technische Daten“). Dichtung in Steckergehäuse drücken, Druckring auflegen und Verschraubung festschrauben. Wandsteckdose, Stecker 150646 / 8570601300 8570/11, 8570/12 S-BA-8570/11/12-04-de-17/06/2009...
10.1 Betrieb Wandsteckdose Typ 8570/11-... Die Wandsteckdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8570/12 und 8575/12 der Fa. R. STAHL verwendet werden. 10.2 Betrieb Stecker Typ 8570/12-...
Reinigung mit einem Tuch, Besen, Staubsauger o.Ä. Bei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende Reinigungsmittel verwenden. Niemals aggressive Reinigungsmittel oder Lösungsmittel verwenden. Eindringen von Wasser und Reinigungsmittel in die Kontaktbuchsen vermeiden. Wandsteckdose, Stecker 150646 / 8570601300 8570/11, 8570/12 S-BA-8570/11/12-04-de-17/06/2009...
Page 22
Operation ......................13 Maintenance ......................14 Accessories and Spare Parts ................15 EC Type Examination Certificate ................16 EC Declaration of Conformity ................18 General Information 2.1 Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg, Germany Phone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl.de...
Type and source of the danger! Possible consequences. Measures to avoid danger. They are always identified by the signalling word “WARNING“ and sometimes also have a symbol which is specific to the danger involved. 150646 / 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-04-en-17/06/2009 8570/11, 8570/12...
Intended Area of Application 3.3 Conformity to Standards The wall-mounted socket 8570/11 and plug 8570/12 comply with the following directives and standards: Directive 94/9/EC IEC/EN 60079-0, IEC 60079-1, IEC/EN 60079-7, IEC/EN 60079-11 IEC/EN 61241-1 IEC/EN 60947-3, IEC/EN 60947-4-1, IEC/EN 60309, IEC/EN 60529...
Technical Data Technical Data Socket 8570/11 (16 A) Explosion protection Gas explosion protection ATEX E II 2 G Ex de IIC T6 Special version with intrinsically safe auxiliary contacts E II 2 G Ex de [ia] IIC T6 IECEx Ex de IIC T6...
Page 26
1 x M 25 x 1.5 Cable dia. range 7 mm ... 17 mm Special version Cable entries on top and rear side. 1 x M25 metal cable gland (see R. STAHL Catalogue, Chapter 12). Weight 8570/11-3 1.12 kg 8570/11-4 1.35 kg...
Page 27
Technical Data Dimension drawings (all dimensions in mm) - subject to alterations 10338E00 10333E00 8570/11-3.. 8570/11-4.. and 8570/11-5.. Type 8570/12-3.. 43.5 16 A, 2 P + ø 8570/12-4.. 16 A, 3 P + ø 8570/12-5.. 56.5 16 A, 3 P + N + ø...
Page 28
3 P + N + ¿ 06190E00 06556E00 06555E00 8570/11-3.. 8570/11-4.. 8570/11-5.. Contact layout and terminal markings in the 6 o’clock position (view from the front face of shrouded socket onto the contacts). Wall-Mounted Socket, Plug 150646 / 8570601300 8570/11, 8570/12 S-BA-8570/11/12-04-en-17/06/2009...
Store in a dry place in its original packaging. Storage temperature range: - 55 °C ... + 80 °C Disposal Ensure environmentally friendly disposal of all components according to legal regulations. 150646 / 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-04-en-17/06/2009 8570/11, 8570/12...
Assembly Assembly 7.1 Assembly, wall-mounted socket, type 8570/11-... If exposed to the elements, the casing must be provided with a protective canopy or wall. Position for use: Hinged cover down, connection chamber up Fasten the wall-mounted socket, in a vertical position, to a flat wall, using four screws.
The conductor must not be damaged (e.g. notched) when stripping the insulation. Always connect the protective earth conductor. 8.1 Installation wall-mounted socket, type 8570/11 Two conductors can be clamped under a single terminal. Conductor material and cross sectional area must be identical.The conductors can be connected, without special preparatory measures.
Page 32
Fit the plug shell, insert and tighten screws (tightening torque: see Chapter 5, "Technical Data"). Press the seal into the plug shell, apply the pressure ring and screw the cable gland tight. Wall-Mounted Socket, Plug 150646 / 8570601300 8570/11, 8570/12 S-BA-8570/11/12-04-en-17/06/2009...
When the plug is disconnected, lock the hinged cover with the bayonet ring. Only type 8570/12 and 8575/12 plugs, manufactured by R. STAHL, must be used. 10.2 Operation, plug, type 8570/12-... If a short circuit occurs in the circuit, to which the plug is connected, check the function of the plug.
When cleaning with a damp cloth use water or mild, non-abrasive, non-scratching cleaning agents. Never use aggressive cleaning agents or solvents. Avoid the ingress of water or cleaning agents into the female contacts. Wall-Mounted Socket, Plug 150646 / 8570601300 8570/11, 8570/12 S-BA-8570/11/12-04-en-17/06/2009...
1 NC, gold contact 150684 Protection caps for plug 16 A 3-pole 150496 not for extra-low voltage version 05365E00 for plug 16 A 4-pole 150510 for plug 16 A 5-pole 150520 150646 / 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-04-en-17/06/2009 8570/11, 8570/12...
