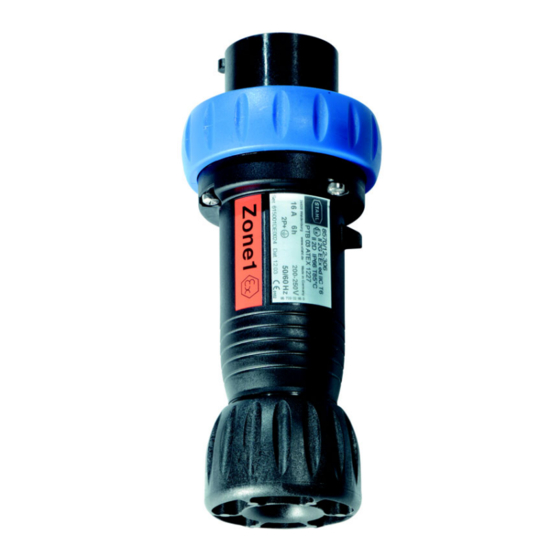

Stahl SolConeX 8570/12 Series Operating Instructions Manual

Plug, 16 a
Hide thumbs Also See for SolConeX 8570/12 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SolConeX
Stecker, 16 A
SolConeX
Plug, 16 A
Reihe 8570/12
Series 8570/12
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SolConeX 8570/12 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Stahl SolConeX 8570/12 Series

Summary of Contents for Stahl SolConeX 8570/12 Series

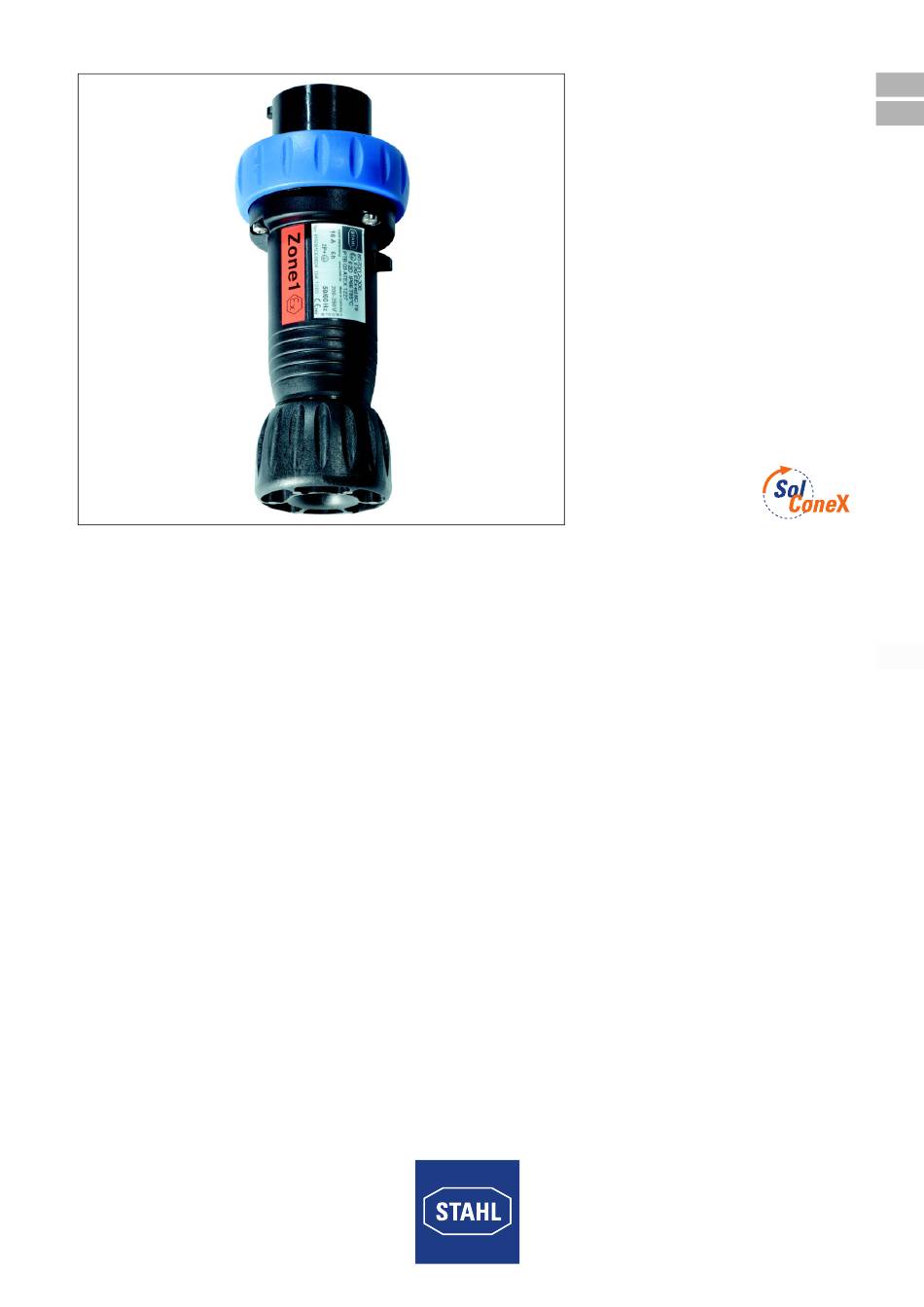

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN SolConeX Stecker, 16 A SolConeX Plug, 16 A Reihe 8570/12 Series 8570/12...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com SolConeX Stecker, 16 A Reihe 8570/12...

  • Page 4: Table Of Contents

    10.2 Wartung ......................12 10.3 Reparatur ......................13 10.4 Rücksendung ....................13 Reinigung ......................13 Entsorgung ......................13 Zubehör und Ersatzteile ...................13 Allgemeine Angaben Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com...

  • Page 5: De De

    • IEC 60079-7 • IEC 60079-11 • IEC 60309 • IEC 61241-0 • IEC 61241-1 Weitere Normen: Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre...

  • Page 6: 2.2 Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Page 7: Sicherheitshinweise

    Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät mit den Kabel- und Leitungseinführungen beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. Umbauten und Änderungen WARNUNG Gefahr durch Umbauten und Änderungen am Gerät! Explosionsschutz gefährdet!

  • Page 8: 5 Technische Daten

    Anzugsdrehmoment Steckergehäuse: max. 1,0 Nm Klemmen: max. 1,2 Nm Leitungseinführung 8 ... 20 mm Leitungsdurchmesser Gewicht 8570/12-3 0,31 kg 8570/12-4 0,38 kg 8570/12-5 0,43 kg Weitere technische Daten, siehe www.stahl-ex.com. SolConeX Stecker, 16 A 227127 / 8570621300 Reihe 8570/12 2016-04-21·BA00·III·de·01...

  • Page 9: 6 Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnung (alle Maße in mm [Zoll]) – Änderungen vorbehalten 8570/12-3..
  • Page 10 Montage und Installation Kennfarbe und Anordnung der Kontaktbuchsen und Klemmenbezeichnungen Polzahl* Frequenz Spannung Kennfarbe Lage der [Hz] Schutzkontaktbuchse 8570/12-3.. 50 und 60 100 ... 130 gelb 2 P + ¿ 50 und 60 200 ... 250 blau hellgrau 50 und 60 380 ...

  • Page 11: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage Zum Schutz gegen Verschmutzung der Steckerstifte kann eine passende Verschlusshaube verwendet werden (siehe „Zubehör und Ersatzteile“). Gebrauchslage • Im ungesteckten Zustand mit den Kontakten nach unten hängend aufbewahren. Installation WARNUNG Gefahr durch spannungsführende Teile! Schwerste Verletzungen möglich! •...
  • Page 12 Montage und Installation • Verschraubung (1) abschrauben und Staubschutzplatte (2) entfernen. • Druckring (3) und Dichtring (4) herausnehmen. • Gehäuseschrauben (5) lösen und Steckergehäuse (6) abnehmen. • Leitung durch Verschraubung, Druckring und Dichtung einführen. Innendurchmesser der Dichtung ggf. durch 11222E00 Ausschneiden anpassen.

  • Page 13: Betrieb

    Betrieb Der Stecker darf nur in komplett montiertem Zustand betrieben werden. Nach einem Kurzschluss im Stromkreis Funktionsfähigkeit des Steckers kontrollieren. Der Stecker kann zusammen mit folgenden Produkten der Fa. R. STAHL betrieben werden: • Wandsteckdose 8570/11 und 7570/11 • Flanschsteckdose 8570/15 Der Stecker passt in Industriesteckdosen (nach CEE-Norm).

  • Page 14: Instandhaltung, Wartung, Reparatur

    Instandhaltung, Wartung, Reparatur Instandhaltung, Wartung, Reparatur WARNUNG Unbefugte Arbeiten am Gerät! Gefahr von Verletzungen und Sachschäden! • Arbeiten am Gerät ausschließlich von dazu befugtem und entsprechend geschultem Personal ausführen lassen. 10.1 Instandhaltung • Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften entnehmen.

  • Page 15: 10.3 Reparatur

    10.3 Reparatur GEFAHR Gefahr durch unsachgemäße Wartung/Reparatur! Explosionsschutz gefährdet! • Reparaturen am Gerät nur von R. STAHL Schaltgeräte GmbH durchführen lassen. 10.4 Rücksendung Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >...
  • Page 16 Operating instructions Additional languages www.stahl-ex.com SolConeX Plug, 16 A Series 8570/12...
  • Page 17 10.3 Repair .......................13 10.4 Returning the Device ..................13 Cleaning ......................13 Disposal ......................13 Accessories and Spare Parts ................13 General Information Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Phone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com...

  • Page 18: En En

    • IEC 60079-11 • IEC 60309 • IEC 61241-0 • IEC 61241-1 Additional standards: See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device...

  • Page 19: 2.2 Warning Notes

    Explanation of the Symbols Warning Notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Page 20: Safety Notes

    • Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data.

  • Page 21: 5 Technical Data

    Connector enclosure: max. 1.0 Nm Terminals: max. 1.2 Nm Cable entry 8 ... 20 mm cable diameter Weight 8570/12-3 0.31 kg 8570/12-4 0.38 kg 8570/12-5 0.43 kg For further technical data, see www.stahl-ex.com. SolConeX Plug, 16 A 227127 / 8570621300 Series 8570/12 2016-04-21·BA00·III·en·01...

  • Page 22: 6 Transport And Storage

    Transport and Storage Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) –...
  • Page 23 Mounting and Installation Colour code and arrangement of socket contacts and terminal markings No. of poles* Frequency Voltage Colour code Position of [Hz] earth contact sleeve 8570/12-3.. 50 and 60 100 ... 130 yellow 2 P + ¿ 50 and 60 200 ...

  • Page 24: Mounting / Dismounting, Operating Position

    Mounting and Installation Mounting / Dismounting, Operating Position 7.2.1 Assembly To prevent soiling of the plug pins, use a suitable closing cover (see "Accessories and Spare parts"). Operating position • Store in an unplugged state, suspended with the contacts pointing downward. Installation WARNING Danger due to live components!
  • Page 25 Mounting and Installation • Unscrew the screw connection (1) and remove the dust cover plate (2). • Remove the pressure ring (3) and sealing ring (4). • Loosen the enclosure screws (5) and remove the connector enclosure (6). • Insert the conductor into the screw connection, pressure ring and seal.

  • Page 26: Operation

    The plug may only be used when fully mounted. Check the functionality of the plug after any short-circuit in the electric circuit. The plug can be used with the following products of R. STAHL: • Wall-mounting sockets 8570/11 and 7570/11 •...

  • Page 27: Maintenance And Repair

    Maintenance and Repair Maintenance and Repair WARNING Unauthorized work being performed on the device! Risk of injuries and material damage! • Work performed on the device must only be carried out by appropriately authorized and trained personnel. 10.1 Maintenance • Consult the relevant national regulations to determine the type and extent of inspections.

  • Page 28: 10.3 Repair

    • Ensure environmentally friendly disposal of all components according to the statutory regulations. Accessories and Spare Parts NOTICE Use only original accessories and spare parts by R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com. 227127 / 8570621300 SolConeX Plug, 16 A 2016-04-21·BA00·III·en·01...
